Sistema di interblocco delle valvole HSV - protezione delle valvole di sicurezza della pressione (PSV)

Conformità alle sequenze

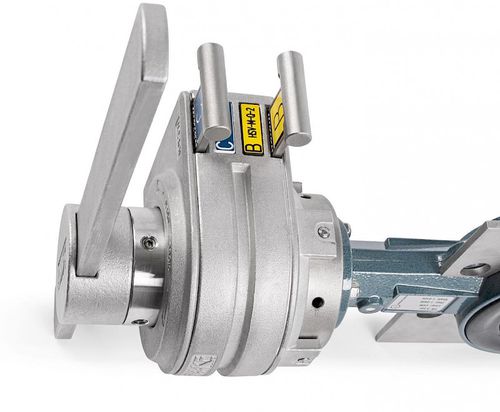

Ovunque vengano utilizzate tubazioni per processi produttivi, si possono trovare valvole di sicurezza della pressione (PSV). Per evitare sovrapressioni nell‘impianto è necessario garantire che anche durante i lavori di manutenzione sia in funzione un numero minimo di valvole di sicurezza. L‘uso dei nostri sistemi di interblocco delle valvole HSV® garantisce una sequenza di apertura predefinita e sicura e viene mantenuta la chiusura delle rispettive valvole. Nell‘esempio di un parco chimico qui illustrato, entrambe le linee sono aperte durante il normale funzionamento.

L‘operatore deve chiudere una linea prima di poter effettuare lavori di manutenzione. I nostri sistemi di interblocco delle valvole HSV® garantiscono che l‘operatore possa chiudere in qualsiasi momento solo una delle due linee. Questa realizzazione del requisito di sicurezza è illustrata nel nostro diagramma logico chiave. Con la chiave di avvio A, custodita al sicuro nella sala controllo, l‘operatore autorizzato può decidere quale delle due linee deve essere chiusa. Questa chiave è progettata in modo tale da poter sbloccare entrambe le valvole di ingresso delle due linee PSV. Poiché la chiave rimane intrappolata dopo la chiusura della valvola selezionata, garantisce che la seconda linea non possa essere chiusa se la prima linea è già stata chiusa. Solo dopo l‘apertura completa della linea da manutenere, il tasto A viene rilasciato e può essere utilizzato per chiudere l‘altra linea.
