La sicurezza incontra l'efficienza: Le rondelle a reazione HEICO-LOCK® riducono in modo significativo il rischio di incidenti sul posto di lavoro con utensili a coppia elevata alimentati a motore

{{{sourceTextContent.subTitle}}}

I grandi assemblaggi imbullonati mettono a dura prova anche gli installatori più esperti: gli utensili ad alta coppia richiedono bracci di reazione o dispositivi di supporto, rendendo il processo complesso e dispendioso in termini di tempo. Inoltre, aumenta il rischio di incidenti sul posto di lavoro.

{{{sourceTextContent.description}}}

Solo in Germania, ogni anno si verificano più di 2.000 infortuni sul posto di lavoro segnalati a causa dell'utilizzo di utensili per la bullonatura, il tensionamento e la tornitura di bulloni azionati elettricamente (Statistik Arbeitsunfallgeschehen 2024, Deutsche Gesetzliche Unfallversicherung e.V. (DGUV)). In oltre l'83% dei casi, questi incidenti sono causati da una perdita di controllo sull'utensile o sul pezzo.

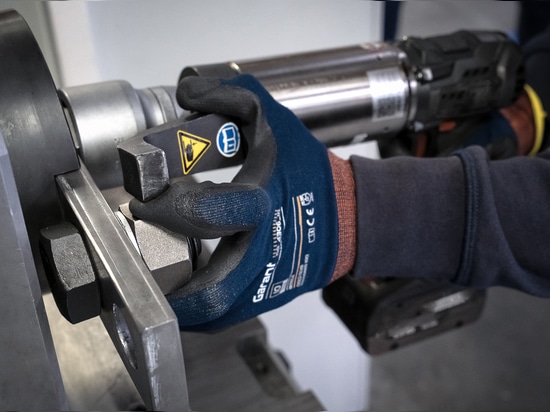

Gli utensili elettrici, pneumatici e idraulici che operano con coppie elevate richiedono dispositivi aggiuntivi o bracci di reazione per reindirizzare in modo sicuro le forze generate. I bracci di reazione standard, in genere forniti dai produttori di utensili, consentono un funzionamento relativamente sicuro se utilizzati correttamente da personale qualificato. Tuttavia, molte connessioni imbullonate e situazioni di installazione sono così uniche - o il supporto non è stato considerato durante il processo di progettazione - che i bracci di supporto standardizzati non possono essere utilizzati, rendendo necessaria la ricerca di costose soluzioni personalizzate.

Molti operatori sottovalutano il rischio
"I costi elevati dei bracci di supporto su misura o le scadenze ravvicinate costringono spesso gli operatori ad affidarsi a soluzioni improvvisate e autocostruite", spiega Tobias Hübing, Certified Fastener Engineer (DSV) e Responsabile del Laboratorio del Gruppo HEICO. "Così facendo, molti utenti sottovalutano i rischi associati agli utensili di avvitatura a coppia elevata e alle immense forze in gioco. Ad esempio, per ottenere il precarico specificato dalla VDI 2230-1 per un bullone M24 di classe di resistenza 10.9 è necessaria una coppia di serraggio di circa 1.000 Nm, equivalente all'incirca alla coppia massima prodotta da due o tre autovetture di medie dimensioni ad alte prestazioni con circa 200 CV ciascuna"
Anche con una dimensione nominale dei bulloni di M24, una forza di reazione di oltre 8.000 N deve essere trasferita alla struttura circostante. Ciò corrisponde all'incirca alla forza di peso di una piccola auto compatta con una massa di circa 800 kg. La forza di reazione agisce sia sul punto di appoggio che sul bullone stesso. Il cedimento o lo slittamento del supporto può avere conseguenze devastanti. La forza del peso di una massa di soli 100 kg circa è già sufficiente a causare gravi lesioni da schiacciamento delle dita, mentre forze comprese tra 100 e 150 KGS possono portare alla frattura delle ossa.

"Un supporto di fortuna in acciaio strutturale (ad esempio S235) con un diametro di circa 6 mm si staccherebbe o si romperebbe con la forza di reazione di 8.000 N calcolata in precedenza, e inizierebbe a piegarsi già con forze o coppie di serraggio notevolmente inferiori", spiega Tobias Hübing.

Massima sicurezza grazie all'eliminazione dei bracci di reazione e dei dispositivi di supporto

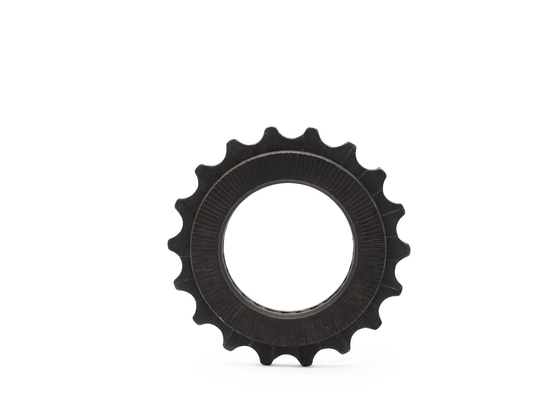

Le rondelle di reazione HEICO-LOCK® consentono il serraggio senza bracci di reazione di giunti bullonati di grandi dimensioni quando si utilizzano attrezzi dinamici motorizzati.
La doppia presa HEICO si innesta nel profilo esterno a forma di ingranaggio della rondella di reazione HEICO-LOCK® , consentendo alla coppia di reazione dell'utensile di essere assorbita direttamente attraverso la rondella. Di conseguenza, non sono più necessari bracci di reazione esterni e dispositivi di supporto aggiuntivi.
Applicando la coppia di serraggio in modo puramente assiale attraverso l'utensile dinamometrico, il bullone rimane correttamente allineato durante il serraggio e non vengono introdotte ulteriori sollecitazioni di flessione. Riducendo i carichi laterali e i momenti flettenti durante il serraggio, il sistema migliora la precisione della coppia, può aumentare la capacità di carico del giunto e contribuisce a prolungare la durata dell'utensile ad alta coppia.

Giunti bullonati sicuri con la massima efficienza
I bulloni di grande diametro (> M24) sono spesso utilizzati in settori critici come quello petrolifero e del gas, della produzione di energia, della lavorazione chimica e minerario, dove vengono spesso serrati in volumi elevati o in serie.

È qui che i vantaggi delle rondelle di reazione HEICO-LOCK® diventano particolarmente evidenti. Invece di riposizionare faticosamente e allineare correttamente i bracci di reazione e i dispositivi di supporto dell'utensile ad alta coppia dopo il serraggio di ogni bullone, l'uso di queste innovative rondelle di reazione in combinazione con la bussola doppia HEICO permette di serrare i giunti bullonati uno dopo l'altro in modo più rapido, facile e sicuro.

Questo non solo aumenta l'efficienza e la sicurezza sul lavoro, ma ottimizza anche l'intero processo di bullonatura, riducendo al contempo i costi.

Protezione affidabile contro l'autoallentamento
Come tutte le soluzioni di bloccaggio della serie HEICO-LOCK® , le rondelle di reazione si basano sul collaudato principio di bloccaggio a cuneo. Questo sistema a due rondelle fornisce una protezione altamente efficace contro l'auto-allentamento dei giunti bullonati in presenza di carichi dinamici come le vibrazioni, che si verificano comunemente nei macchinari e nelle applicazioni industriali.
Le nervature radiali sulle superfici esterne della coppia di rondelle si inseriscono sia nel componente bloccato che nella superficie di appoggio della testa del bullone o del dado durante il serraggio, creando un blocco meccanico positivo. Allo stesso tempo, le superfici interne a cuneo contrapposte impediscono qualsiasi allentamento rotazionale causato da vibrazioni o carichi d'urto.

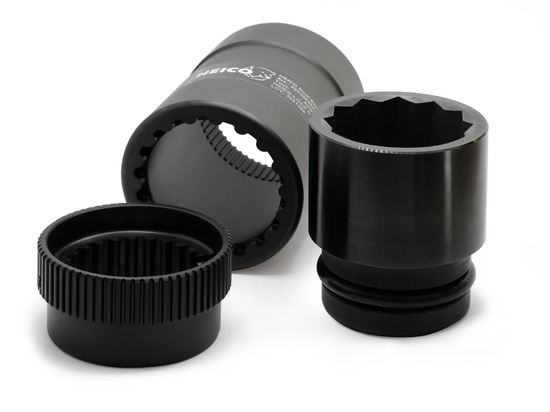

Compatibile con le bussole doppie HEICO
Le rondelle di reazione HEICO-LOCK® sono compatibili con un'ampia gamma di modelli di utensili dinamici dei principali produttori di utensili per coppie elevate. In collaborazione con questi produttori di utensili, HEICO progetta e fornisce le prese doppie corrispondenti, personalizzate per ogni sistema specifico.
Ciò consente agli operatori di integrare le rondelle di reazione in modo rapido e semplice, in quanto gli utensili dinamici esistenti possono continuare a essere utilizzati senza costose sostituzioni o modifiche importanti.

Le rondelle di reazione HEICO-LOCK® consentono di assemblare in modo sicuro, efficiente e preciso giunti bullonati di grandi dimensioni utilizzando utensili a coppia elevata, senza bisogno di bracci di reazione e con una protezione affidabile contro l'autoallentamento.

Per saperne di più: www.HEICO-GROUP.com.
