Rilievo delle facciate degli edifici per la riqualificazione urbana

{{{sourceTextContent.subTitle}}}

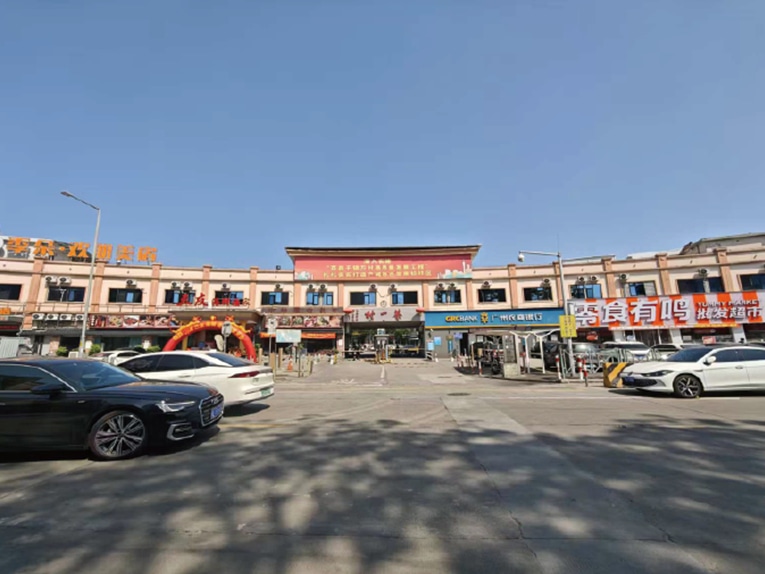

In un progetto di rinnovamento urbano a Guangzhou, il cliente aveva bisogno di rilevare e modellare gli edifici delle facciate delle strade per supportare la progettazione e la stima dei costi di ristrutturazione. La complessità delle strutture delle facciate e la densità dell'ambiente urbano rendevano inefficaci i metodi di rilievo tradizionali

{{{sourceTextContent.description}}}

Per affrontare queste sfide, il progetto ha adottato il V700S SLAM RTK per acquisire in modo efficiente dati 3D accurati e colorati sulle facciate e generare prodotti pronti per il CAD.

Analisi dei punti critici

1. Limiti del concorrente - Le prove precedenti con XGRIDS L2 hanno mostrato una buona colorazione, ma hanno generato enormi set di dati (1 GB al minuto), rendendo difficile la post-elaborazione su PC standard.

2.Vincoli operativi - Il cliente aveva bisogno di misurazioni affidabili in ambienti senza segnale o con segnale debole, che i sistemi SLAM puri non possono fornire.

3.Sfide sul campo - I complessi attacchi degli edifici e le gronde sporgenti causavano occlusioni verticali, aumentando il rischio di dati mancanti.

Flusso di lavoro

1.Approccio alla scansione - È stato utilizzato Hi-Target V700S SLAM RTK per la scansione 3D completa, assicurando una copertura completa senza vuoti di dati.

2.Progettazione del percorso - Adottato un percorso a zig-zag lungo l'orientamento dell'edificio per ridurre al minimo l'occlusione delle gronde dei tetti.

3.Elaborazione dei dati - Lettura e livellamento eseguiti con il software Hi-LiDAR.

4.Nuvola di punti colorata esportata in CAD per i disegni dettagliati della facciata.

5.Gestione dei dati - Dimensioni ottimizzate dei file per un'archiviazione e un'elaborazione efficienti, evitando la pesantezza dei file

di dati pesanti comuni ad altri sistemi.

Risultato

1.Nuvola di punti 3D 1:1 in scala reale acquisita in modo rapido e accurato, eliminando la necessità di rivisitazioni.

2. La colorazione chiara e di alta qualità ha soddisfatto i requisiti del rilievo architettonico, con bordi precisi e dettagli di fissaggio.

3. La visualizzazione multimodale ha migliorato l'efficienza dell'elaborazione degli interni e l'interpretazione delle relazioni spaziali.

4.L'affidabilità del funzionamento in ambienti privi di GNSS ha ampliato l'applicabilità a diverse attività di rilievo
