Come la tecnologia USV multibeam sta rivoluzionando l’ispezione dei ponti

{{{sourceTextContent.subTitle}}}

Rilevati sott’acqua 14 piloni di ponte danneggiati: come la tecnologia USV multibeam sta rivoluzionando l’ispezione dei ponti

{{{sourceTextContent.description}}}

Introduzione: Il rischio nascosto sotto ogni ponte

Le strutture subacquee dei ponti sono spesso le componenti più critiche — e meno visibili — delle infrastrutture. In un recente progetto, sono stati individuati 14 pali danneggiati sotto un ponte, non da sommozzatori, ma grazie a una tecnologia avanzata di ispezione subacquea dei ponti.

Quando la visibilità scende a zero, i metodi tradizionali falliscono. Ma i moderni sistemi di rilevamento multibeam montati su piattaforme USV (Unmanned Surface Vessel, imbarcazioni di superficie senza equipaggio) stanno cambiando il modo in cui gli ingegneri affrontano il monitoraggio dello stato di salute dei ponti.

Perché l’ispezione subacquea dei ponti è importante

L’integrità strutturale di un ponte dipende in larga misura dai suoi componenti sommersi, tra cui pali, piloni e fondazioni. Questi elementi sono costantemente esposti a:

1. Scavo e erosione da sedimenti
2. Corrosione e degrado dei materiali
3. Spostamenti strutturali o fessurazioni
4. Impatto di detriti e forze idrauliche

Senza un’adeguata ispezione strutturale subacquea, questi problemi possono passare inosservati fino a quando non si trasformano in guasti critici.

Ecco perché l’ispezione subacquea dei ponti è una componente fondamentale delle moderne strategie di manutenzione delle infrastrutture.

Limiti dei metodi tradizionali di ispezione dei ponti

I metodi convenzionali di ispezione dei ponti con sonar e le ispezioni effettuate da sommozzatori presentano diverse difficoltà:

1. Visibilità limitata in acque torbide
2. Elevati rischi per la sicurezza dei sommozzatori
3. Raccolta di dati incompleta o sporadica
4. Mancanza di visualizzazione 3D
5. Difficoltà nel monitoraggio a lungo termine

Questi limiti rendono difficile ottenere un monitoraggio accurato e ripetibile dello stato di salute dei ponti.

Sistema di rilevamento multibeam: una svolta nell’ispezione subacquea

Un sistema di rilevamento multibeam utilizza array sonar per scansionare le strutture subacquee e generare dati 3D ad alta risoluzione sotto forma di nuvola di punti. Questa tecnologia consente:

1. Ispezione subacquea completa dei ponti
2. Acquisizione di dati spaziali ad alta densità
3. Modellazione 3D accurata delle fondazioni dei ponti
4. Valutazione quantitativa dei danni
5. Confronto di serie temporali per il monitoraggio dei cambiamenti

A differenza dei metodi tradizionali, il sonar multibeam per l’ispezione dei ponti fornisce una rappresentazione digitale completa delle strutture sommerse.

Sistema di rilevamento multibeam BS12 USV per l’ispezione dei ponti

Questo avanzato veicolo di superficie senza equipaggio (USV) integra il sonar multibeam con la navigazione autonoma per garantire un’ispezione subacquea dei ponti efficiente e sicura.

Caratteristiche principali

1. Funzionamento autonomo
L’USV esegue missioni di rilevamento automatizzate, riducendo i rischi per il personale e migliorando l’efficienza nei progetti di ispezione dei ponti.

2. Posizionamento ad alta precisione
Il GNSS integrato e la navigazione inerziale garantiscono un georeferenziazione accurata di tutti i dati del sonar.

3. Integrazione del sonar multibeam
Il sistema acquisisce nuvole di punti ultra-dettagliate per un’analisi sonar precisa nell’ispezione dei ponti.

4. Adattabilità ad ambienti complessi
Progettato per fiumi, zone costiere e aree con ponti soggette a forti correnti.

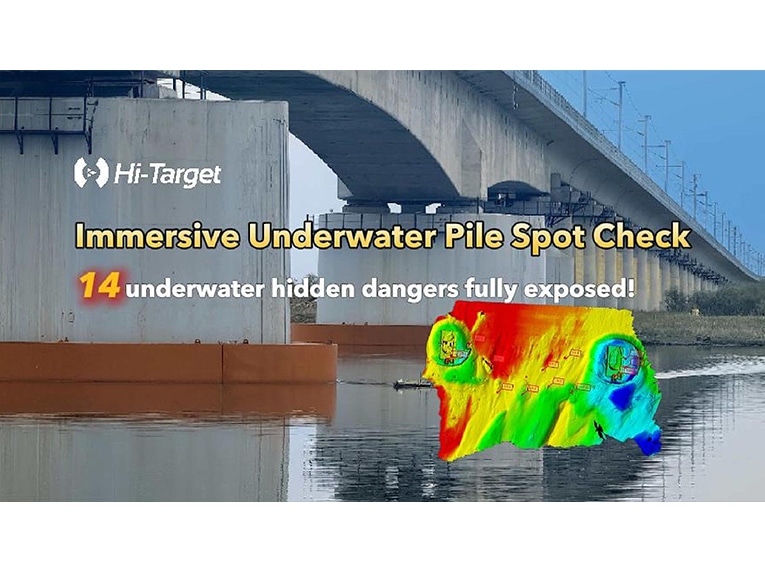

Caso di studio: individuazione di 14 pali di ponte danneggiati

In un progetto reale di ispezione subacquea di un ponte, il sistema BS12 è stato impiegato per scansionare le fondazioni del ponte.

I risultati hanno incluso:

Individuazione di 14 pali sospettati di essere danneggiati
Visualizzazione 3D ad alta risoluzione dell’intera fondazione
Localizzazione e misurazione accurate dei difetti strutturali
Chiara identificazione delle zone di scavo e deformazione

Ciò dimostra come la tecnologia USV multibeam consenta un monitoraggio preciso e affidabile dello stato di salute dei ponti anche in condizioni di visibilità zero.

Flusso di lavoro standard per l’ispezione subacquea dei ponti

Utilizzando un sistema di rilevamento multibeam su USV, un tipico processo di ispezione comprende:

Pianificazione del rilevamento delle aree del ponte
Raccolta autonoma dei dati tramite USV
Scansione con sonar multibeam
Generazione ed elaborazione della nuvola di punti
Modellazione 3D delle strutture del ponte
Rilevamento e analisi dei danni
Reportistica a supporto delle decisioni di manutenzione

Questo flusso di lavoro garantisce un’ispezione strutturale subacquea coerente e ripetibile.

Vantaggi dell’utilizzo dei sistemi multibeam USV per l’ispezione dei ponti

Rispetto ai metodi tradizionali, i sistemi di rilevamento multibeam basati su USV offrono:

Operazioni più sicure (non sono necessari subacquei)
Acquisizione dati più rapida
Copertura strutturale completa
Misurazioni ad alta precisione
Risultati digitali e visivi
Capacità di monitoraggio a lungo termine

Questi vantaggi li rendono strumenti essenziali per i moderni sistemi di monitoraggio dello stato di salute dei ponti.

Conclusione: i dati rivelano la verità sotto la superficie

Quando la visibilità subacquea è pari a zero, solo i dati possono fornire chiarezza.

La combinazione di sistemi di rilevamento multibeam e USV (imbarcazioni di superficie senza equipaggio) rappresenta il futuro dell’ispezione subacquea dei ponti. Consentendo il rilevamento accurato di problemi strutturali — come i 14 pali danneggiati in questo caso — queste tecnologie trasformano il modo in cui gli ingegneri valutano e mantengono le infrastrutture critiche.

Nel mondo odierno, soluzioni sonar efficaci per l’ispezione dei ponti non sono un optional: sono essenziali per garantire sicurezza, affidabilità e prestazioni a lungo termine.
