Tornitura a gradino vs. tornitura conica. Tornitura conica: Tutto quello che c'è da sapere

{{{sourceTextContent.subTitle}}}

Tornitura a gradino contro tornitura conica. Tornitura conica

{{{sourceTextContent.description}}}

1. Panoramica delle operazioni di tornitura

La tornitura è un processo di lavorazione utilizzato per creare pezzi a simmetria rotazionale rimuovendo materiale da un pezzo in rotazione. Tra le operazioni di tornitura, la tornitura a gradino e la tornitura conica hanno scopi geometrici e funzionali diversi. La tornitura a gradino produce variazioni di diametro distinte lungo un albero, mentre la tornitura conica crea una transizione graduale e angolata tra i diametri. La comprensione di queste differenze è essenziale per selezionare il metodo di lavorazione corretto in base al progetto del pezzo, ai requisiti di precisione e all'efficienza della produzione.

2. Tornitura a passo: Definizione e processo

La tornitura a gradini è utilizzata per produrre alberi con più sezioni cilindriche di diametro diverso disposte lungo lo stesso asse. Ogni sezione mantiene un diametro costante e le transizioni sono tipicamente spalle taglienti o piccoli filetti. L'utensile da taglio si muove parallelamente all'asse del pezzo, lavorando un passo alla volta. Questo metodo è semplice, altamente ripetibile e adatto sia ai torni manuali che a quelli CNC, soprattutto per la produzione in serie di pezzi con evidenti interruzioni dimensionali.

3. Tornitura conica: Definizione e processo

La tornitura conica crea un pezzo il cui diametro aumenta o diminuisce gradualmente lungo la sua lunghezza, formando una superficie conica o inclinata. A differenza della tornitura a gradini, l'utensile segue un percorso angolato rispetto all'asse del pezzo. Questo può essere ottenuto tramite la regolazione della base di appoggio, l'offset della contropunta, gli attacchi conici o i percorsi utensile controllati da CNC. La tornitura conica può produrre conicità esterne o interne, nonché profili conici uniformi o variabili, rendendola essenziale per l'allineamento e l'accoppiamento di elementi.

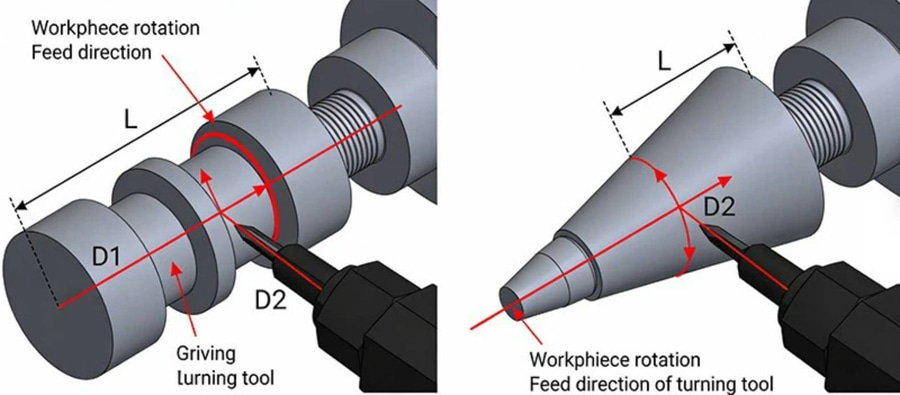

4. Principali differenze in termini di geometria, precisione e complessità

La differenza principale risiede nella geometria: la tornitura a gradino comporta brusche variazioni di diametro, mentre la tornitura conica produce transizioni morbide e continue. La tornitura a gradino è generalmente più semplice da eseguire e programmare e offre un'elevata precisione dimensionale perché ogni elemento viene lavorato in modo indipendente. La tornitura conica richiede un controllo dell'angolo e una calibrazione della macchina più precisi, rendendola più sensibile agli errori di impostazione o di programmazione. Tuttavia, la tornitura conica offre spesso transizioni visive più uniformi e migliori prestazioni funzionali nelle applicazioni di carico o di allineamento.

5. Applicazioni e considerazioni sulla produzione CNC

Entrambi i processi sono ampiamente utilizzati in settori come quello automobilistico, aerospaziale, idraulico e dei macchinari industriali. La tornitura a gradino è comunemente applicata ad alberi, assi e componenti che richiedono sedi per cuscinetti o spalle di montaggio. La tornitura conica è fondamentale per i portautensili, le interfacce del mandrino, le connessioni a pressione e gli elementi di allineamento. La moderna tecnologia CNC consente di combinare la tornitura a gradino e la tornitura conica in un'unica configurazione, migliorando l'efficienza e la coerenza e soddisfacendo i requisiti di progettazione più complessi.
