Elettroerosione a tuffo o a filo: decodificare le scelte di lavorazione

{{{sourceTextContent.subTitle}}}

Elettroerosione ad affondamento vs. elettroerosione a filo

{{{sourceTextContent.description}}}

1. Cos'è l'EDM e il principio condiviso

Sia l'elettroerosione a tuffo che l'elettroerosione a filo rientrano nella categoria più ampia dell'elettroerosione, un processo di lavorazione senza contatto che utilizza scariche elettriche (scintille) tra un elettrodo e un pezzo per rimuovere il materiale. Queste scariche avvengono in un fluido dielettrico e possono lavorare metalli conduttori estremamente duri con una precisione molto elevata. L'elettroerosione è particolarmente utile quando gli utensili da taglio tradizionali hanno difficoltà a causa della durezza o della geometria complessa.

2. L'elettroerosione ad affondamento: concetto di base e funzionamento

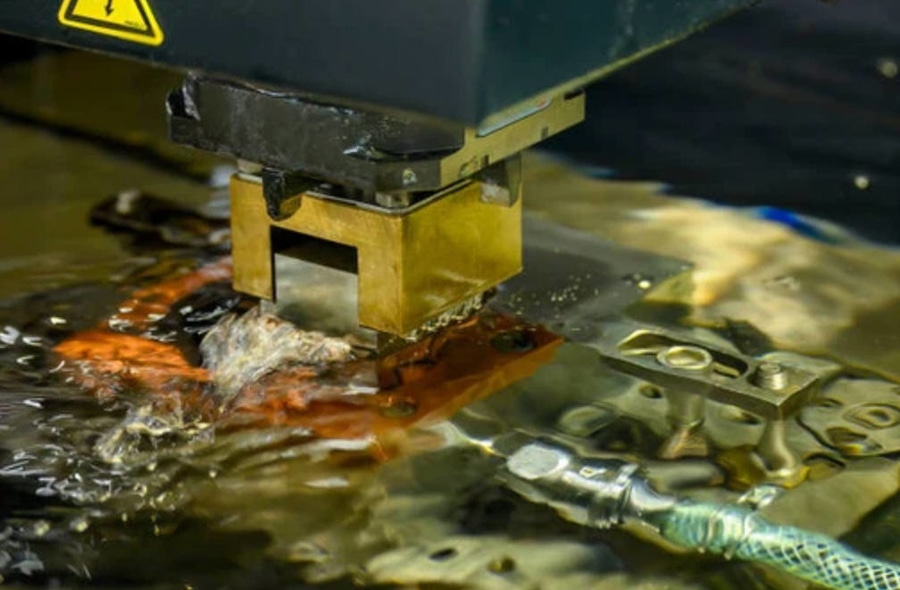

L'elettroerosione a tuffo (chiamata anche elettroerosione a tuffo o a ram) utilizza un elettrodo tridimensionale preformato, in genere di grafite o rame, che viene immerso nel pezzo in lavorazione in un fluido dielettrico. Gli impulsi elettrici controllati erodono il pezzo in lavorazione per adattarlo alla forma dell'elettrodo, consentendo la lavorazione di cavità e caratteristiche 3D complesse.

3. Elettroerosione a filo: concetto di base e funzionamento

L'elettroerosione a filo utilizza come elettrodo un sottile filo alimentato in modo continuo (spesso in ottone o tungsteno), che taglia il pezzo da lavorare come una sega molto precisa alimentata da scintille anziché dal contatto fisico. Non è necessario immergere completamente il pezzo in lavorazione; il filo avanza ed erode il materiale, consentendo un taglio di contorno 2D molto preciso e profili con tolleranze ristrette.

4. Differenze tra elettrodi e movimento

Nell'elettroerosione a tuffo, l'elettrodo è un utensile solido e sagomato che scende prevalentemente lungo l'asse Z per formare cavità corrispondenti alla sua geometria. L'elettroerosione a filo, invece, muove un filo sottile principalmente lungo gli assi X e Y, tagliando gli elementi attraverso lo spessore del pezzo. I diversi tipi di elettrodi e le diverse direzioni di movimento differenziano fondamentalmente i tipi di forme che ciascun metodo può produrre.

5. Vantaggi dell'elettroerosione ad affondamento

L'elettroerosione ad affondamento è particolarmente adatta a produrre forme 3D complesse, cavità profonde, elementi ciechi e contorni interni che sarebbero difficili o impossibili da lavorare in modo convenzionale. È inoltre eccellente con i materiali duri, poiché il materiale dell'elettrodo non deve essere più duro del pezzo da lavorare, ed evita problemi come l'usura dell'utensile che affliggono i metodi di taglio a contatto.

6. Limiti dell'elettroerosione ad affondamento

Tuttavia, l'elettroerosione a tuffo è generalmente più lenta e meno efficiente per la rimozione di grandi volumi di materiale. La gestione degli scarti, il lavaggio del dielettrico dai recessi profondi e il mantenimento della consistenza della scarica nelle cavità profonde possono rappresentare delle sfide che incidono sul tempo di ciclo e sulla complessità della configurazione.

7. Vantaggi dell'elettroerosione a filo

L'elettroerosione a filo offre una precisione eccezionale, un elevato utilizzo del materiale e costi di lavorazione inferiori rispetto all'elettroerosione a tuffo. È ideale per il taglio di pezzi sottili o piatti, profili intricati, spigoli vivi e caratteristiche con tolleranze ristrette. Poiché il filo viene alimentato in modo continuo, il processo ha un'elevata efficienza e cicli di produzione più brevi; inoltre, un'erosione minima significa una buona resa del materiale, un grande vantaggio quando si lavorano metalli costosi.

8. Limiti dell'elettroerosione a filo e guida all'applicazione

L'elettroerosione a filo non può produrre cavità cieche, recessi a fondo chiuso o elementi profondamente minati perché il filo deve attraversare completamente il pezzo. L'elettroerosione a filo è limitata ai materiali elettricamente conduttivi. La scelta tra le due tecniche dipende dallo spessore del pezzo, dalla complessità della geometria, dalle esigenze di precisione, dal volume di produzione, dagli obiettivi di finitura superficiale e dal budget, con l'elettroerosione a filo generalmente preferita per il taglio di precisione 2D e l'elettroerosione ad affondamento per la sagomatura 3D profonda e complessa.
