Come misurare il livello dell'acqua in un serbatoio? Una guida pratica alla scelta del sensore di livello giusto

{{{sourceTextContent.subTitle}}}

Soluzione Holykell per il monitoraggio del livello dell'acqua

{{{sourceTextContent.description}}}

Il livello in un serbatoio d’acqua può essere misurato tramite diverse tecnologie, tra cui sensori di pressione idrostatica, sensori di livello a ultrasuoni, sensori di livello radar e interruttori di livello a galleggiante.

Il metodo di misurazione più adatto dipende da fattori quali:

Tipo di serbatoio e ambiente di installazione
Caratteristiche del liquido
Campo di misura
Precisione richiesta
Condizioni di temperatura e pressione
Requisiti di comunicazione
Per la maggior parte delle applicazioni di stoccaggio dell’acqua, i sensori di livello idrostatici e quelli a ultrasuoni rappresentano le soluzioni più comunemente utilizzate, mentre la tecnologia radar è preferibile in ambienti difficili che richiedono maggiore precisione e affidabilità.

Un adeguato sistema di misurazione del livello nei serbatoi d’acqua aiuta gli utenti a monitorare il volume d’acqua, prevenire traboccamenti, evitare il funzionamento a secco delle pompe e migliorare l’efficienza della gestione idrica.

Perché misurare il livello dei serbatoi d’acqua?
I serbatoi di stoccaggio dell’acqua sono ampiamente utilizzati in applicazioni residenziali, commerciali, agricole, municipali e industriali. Senza un monitoraggio accurato del livello, gli utenti potrebbero trovarsi ad affrontare problemi quali:

Carenze idriche impreviste
Straripamento dei serbatoi e spreco d’acqua
Funzionamento a secco delle pompe e danni alle apparecchiature
Costi legati alle ispezioni manuali
Gestione inefficiente delle risorse idriche
Installando un sistema di misurazione del livello dell’acqua, gli operatori possono:

Monitorare il livello dell’acqua da remoto
Controllare automaticamente pompe e valvole
Ricevere allarmi di livello alto e basso
Ottimizzare l’utilizzo dell’acqua
Migliorare la sicurezza operativa
Ad esempio:

Un sistema idrico comunale necessita di un monitoraggio continuo dei livelli dei bacini idrici e dei serbatoi di stoccaggio.
Un sistema di irrigazione necessita di dati precisi sul livello dell’acqua per ottimizzare l’approvvigionamento idrico.
Un serbatoio industriale richiede misurazioni affidabili per garantire il corretto svolgimento dei processi produttivi.
Un impianto di trattamento delle acque necessita di un controllo stabile del livello nei serbatoi e nelle vasche.

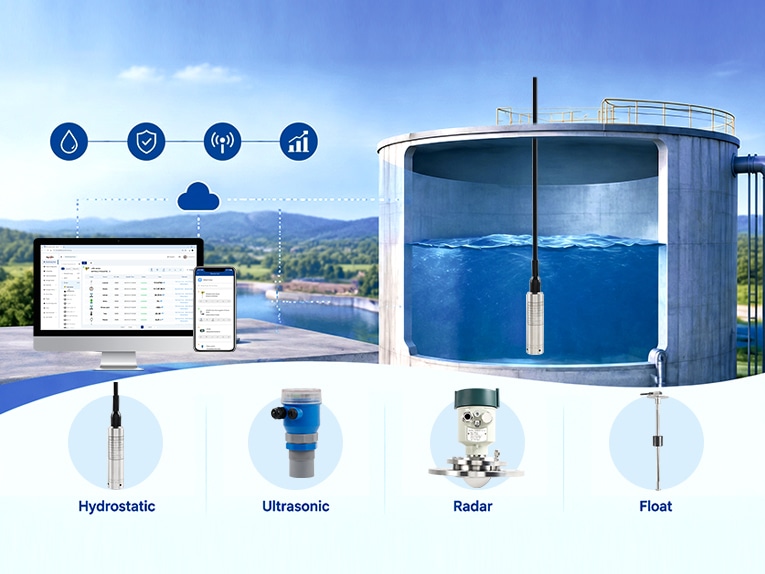

Quali sono i metodi più comuni per misurare il livello nei serbatoi d’acqua?
Esistono quattro metodi principali per misurare il livello dei serbatoi d’acqua:
1. Misura idrostatica del livello dei serbatoi d’acqua
Come funziona un sensore di livello idrostatico?
Un sensore di livello idrostatico misura il livello del liquido rilevando la pressione generata dalla colonna d’acqua. Più in profondità è installato il sensore, maggiore è la pressione che rileva.

La relazione è:

Pressione = Densità del liquido × Gravità × Altezza

(P = ρgh)

Il sensore converte la pressione in un segnale elettrico, ad esempio:

4-20 mA
0-10 V
RS485 Modbus
HART
Il segnale può quindi essere trasmesso a un PLC, a un controller, a un gateway IoT o a una piattaforma di monitoraggio.

Vantaggi della misurazione idrostatica
✔ Elevata precisione
✔ Adatto alla misurazione in acque profonde
✔ Funziona in serbatoi chiusi o aperti
✔ Prestazioni stabili in ambienti esterni
✔ Conveniente per il monitoraggio continuo
Applicazioni tipiche
Serbatoi di stoccaggio dell’acqua
Serbatoi sotterranei
Pozzi profondi
Monitoraggio di bacini idrici
Sistemi di irrigazione
Approvvigionamento idrico comunale
2. Misura ultrasonica del livello nei serbatoi d’acqua
Come funziona un sensore di livello a ultrasuoni?
Un sensore di livello a ultrasuoni misura la distanza tra il sensore e la superficie dell’acqua. Il sensore emette onde ultrasoniche verso il basso. Quando il segnale raggiunge la superficie dell’acqua, viene riflesso verso il sensore.

Il livello viene calcolato in base a:

Altezza del serbatoio – Distanza misurata = Livello dell’acqua

Vantaggi
Misurazione senza contatto
Nessun contatto del sensore con il liquido
Facile installazione
Adatto a liquidi corrosivi
Limiti
La misurazione a ultrasuoni può essere influenzata da:

Schiuma
Vapore
Variazioni di temperatura
Polvere
Superfici irregolari
Le applicazioni tipiche includono:

Serbatoi d’acqua aperti
Serbatoi di acque reflue
Serbatoi per prodotti chimici
Piccoli serbatoi di stoccaggio
H0916 Come misurare il livello in un serbatoio d’acqua

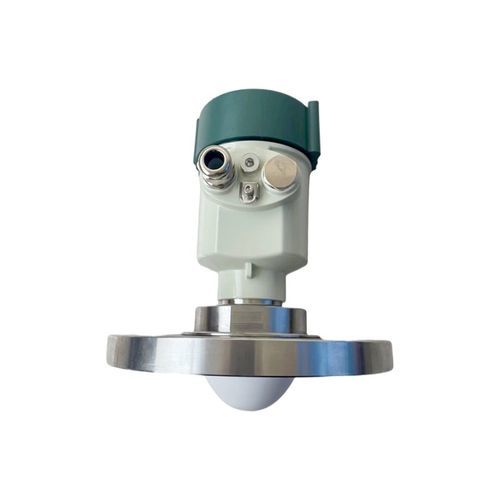

3. Misura radar del livello nei serbatoi d’acqua
Come funziona la misura radar del livello?
I sensori di livello radar utilizzano onde elettromagnetiche per misurare la distanza tra il sensore e la superficie del liquido.

Vantaggi dei sensori di livello a radar
Misurazione senza contatto
Elevata precisione (a livello millimetrico)
Adatti a temperature estreme
Non influenzati da vapore o variazioni di pressione
Funzionano bene in serbatoi di grandi dimensioni e in ambienti industriali
La misurazione del livello a radar è comunemente utilizzata per:

Grandi serbatoi industriali d’acqua
Serbatoi di stoccaggio di sostanze chimiche
Impianti di trattamento delle acque
Applicazioni ad alta temperatura
4. Misurazione del livello dell’acqua con galleggiante
Come funziona un sensore di livello a galleggiante?
Un sensore di livello a galleggiante utilizza un dispositivo galleggiante che si muove in base al livello del liquido. Quando il livello dell’acqua cambia, il galleggiante si sposta verso l’alto o verso il basso e attiva un segnale di commutazione.

Vantaggi
Struttura semplice
Costo contenuto
Facile installazione
Limiti
Rispetto ai sensori elettronici:

Maggiore precisione
Distanza di monitoraggio limitata
Assenza di trasmissione continua dei dati in remoto
Gli interruttori a galleggiante sono utilizzati principalmente per:

Controllo dell’avvio/arresto delle pompe
Semplici allarmi di livello alto/basso
Piccoli serbatoi d’acqua

Perché scegliere i sensori di livello dell’acqua HOLYKELL?
Con oltre 20 anni di esperienza nella tecnologia dei sensori, HOLYKELL sviluppa prodotti di misurazione affidabili, tra cui:

Sensori di livello dell’acqua sommergibili
Trasmettitori di livello radar
Sensori di livello a ultrasuoni
Soluzioni di monitoraggio IoT wireless
Sensori di livello dell’acqua HOLYKELL consigliati

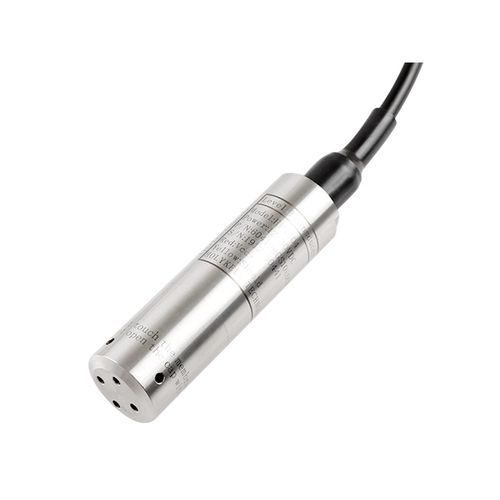

Sensore di livello dell’acqua sommergibile HPT604
Applicazioni:

Serbatoi d’acqua
Pozzi
Bacini di raccolta
Irrigazione
Fiumi
Pozzi profondi
Caratteristiche principali:

Portata: 0,5–500 m
Precisione: ±0,1% FS / ±0,25% FS / ±0,5% FS
Uscita: 4–20 mA, RS485 Modbus, HART, 0–5 V, 0,5–4,5 V, SDI12
Protezione: IP68
Domande frequenti
Qual è il modo più preciso per misurare il livello di un serbatoio d’acqua?
I sensori di livello a radar offrono generalmente la massima precisione, specialmente per i grandi serbatoi industriali. Per la maggior parte dei serbatoi d’acqua, i sensori di livello idrostatici garantiscono un’eccellente precisione rappresentando una soluzione più economica.

È possibile misurare il livello dell'acqua da remoto?
Sì. I sensori di livello dell'acqua con comunicazione RS485, LoRaWAN, NB-IoT o 4G possono trasmettere i dati di livello a piattaforme di monitoraggio remoto.

Qual è il sensore più adatto per i serbatoi d'acqua interrati?
Un sensore di livello idrostatico sommergibile è solitamente la scelta migliore perché può essere installato direttamente all’interno del serbatoio e garantisce una misurazione continua e stabile.

Fino a quale profondità può misurare un sensore di livello dell’acqua?
Il campo di misura dipende dal modello del sensore. I sensori di livello sommergibili industriali possono tipicamente misurare da diversi metri a centinaia di metri.

Qual è la differenza tra un sensore di livello dell’acqua e un interruttore di livello dell’acqua?
Un sensore di livello dell’acqua fornisce una misurazione continua del livello, mentre un interruttore di livello rileva solo punti specifici, come il livello alto o basso.
