La soluzione dell'oscillatore a cristallo per un'energia solare affidabile

{{{sourceTextContent.subTitle}}}

La soluzione dell'oscillatore a cristallo per un'energia solare affidabile

{{{sourceTextContent.description}}}

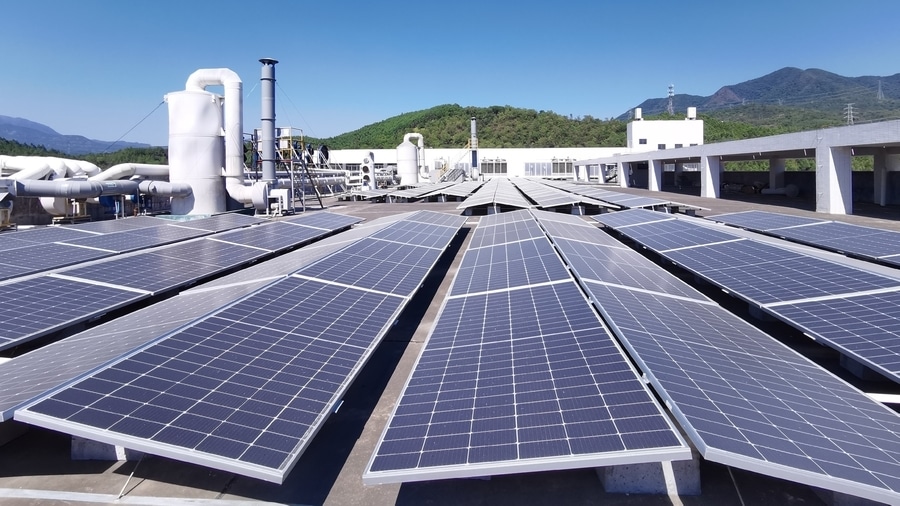

Gli inverter fotovoltaici (PV) svolgono la funzione fondamentale di convertire la corrente continua (DC) generata dai pannelli solari in corrente alternata (AC) compatibile con la rete. I loro scenari operativi vanno dai sistemi residenziali sui tetti ai parchi solari industriali su larga scala, dove devono sopportare condizioni ambientali difficili, come fluttuazioni di temperatura estreme, umidità e interferenze elettromagnetiche. All'interno di questi sistemi, gli oscillatori a cristallo forniscono i segnali di clock essenziali che garantiscono una sincronizzazione precisa, una conversione di potenza efficiente, un inseguimento stabile del punto di massima potenza (MPPT) e una comunicazione affidabile con la rete.

Parametri comuni degli oscillatori a cristallo per inverter fotovoltaici

La natura esigente delle applicazioni fotovoltaiche richiede componenti con caratteristiche prestazionali specifiche:

Stabilità di frequenza: In genere da ±10ppm a ±50ppm, con tolleranze più strette (da ±10ppm a ±20ppm) richieste per le interfacce di comunicazione e la logica di controllo per garantire la precisione della temporizzazione.

Intervallo di temperatura operativa: Un'ampia gamma di temperature è fondamentale. I componenti di livello industriale coprono da -40°C a +85°C, mentre gli oscillatori di livello automobilistico ad alta affidabilità supportano da -40°C a +105°C o addirittura fino a 125°C per le funzioni critiche.

Capacità di carico: Valori standard come 8pF, 10pF, 12pF o 18pF sono comuni e devono essere abbinati al microcontrollore del sistema.

Frequenze fondamentali: Frequenze fondamentali come 10MHz, 16MHz, 20MHz, 25MHz e 32,768KHz (per gli orologi in tempo reale) sono ampiamente utilizzate per l'elaborazione, il controllo e la temporizzazione.

Conformità AEC-Q200: Per i componenti di tipo automobilistico utilizzati in ambienti ad alte sollecitazioni, questa certificazione convalida l'affidabilità contro i cicli termici e le sollecitazioni meccaniche.

Soluzioni consigliate per applicazione

1. Per l'orologio in tempo reale (RTC) e i circuiti di temporizzazione:
L'oscillatore a cristallo passivo a montaggio superficiale della serie SMLF-3215 (9CAA32768122TF) è ideale per le funzioni di temporizzazione. Realizzato con una tecnologia fotolitografica avanzata, offre un'elevata precisione e un basso consumo energetico, fornendo un segnale di clock stabile e accurato per la registrazione dei dati e la programmazione del sistema negli inverter fotovoltaici.

2. Per il clock di sistema e la logica di controllo:
Per le principali unità di controllo e di elaborazione si consigliano oscillatori a cristallo di tipo industriale ad alta temperatura. Questa serie garantisce un'elevata stabilità di frequenza in un intervallo di temperature operative compreso tra -40°C e +85°C, prevenendo efficacemente errori di temporizzazione e malfunzionamenti del sistema negli ambienti esterni variabili in cui operano gli impianti fotovoltaici.

3. Per ambienti estremi e ad alta affidabilità:
Nelle applicazioni che richiedono una resistenza termica superiore, come gli inverter installati in luoghi ad alta temperatura ambiente, si consigliano oscillatori a cristallo attivo per alte temperature. Questi componenti mantengono un'elevata precisione e stabilità in un intervallo operativo esteso da -40°C a +105°C, contribuendo direttamente a migliorare la robustezza del sistema, la stabilità delle prestazioni e la durata operativa.
