Perché il rilevamento di 6 mA CC è importante nella ricarica dei veicoli elettrici: RCMU IVY MD0630T01A-Z per un EVSE più sicuro e compatto

{{{sourceTextContent.subTitle}}}

Un'unità compatta di monitoraggio della corrente residua CA/CC progettata per la ricarica di veicoli elettrici (EV) in Modalità 2 e Modalità 3, con rilevamento a 6 mA in CC e 30 mA in CA, allarmi programmabili e comunicazione Modbus UART.

{{{sourceTextContent.description}}}

Con l’espansione delle infrastrutture di ricarica per veicoli elettrici nelle abitazioni, nei luoghi di lavoro e nelle reti pubbliche, la sicurezza elettrica sta diventando una questione progettuale che i produttori di caricabatterie devono affrontare a livello di componenti. Iniziative politiche come l’AFIR europeo stanno accelerando la diffusione dei caricabatterie, mentre le norme IEC definiscono l’architettura di protezione necessaria all’interno delle apparecchiature di ricarica. Ciò rende il monitoraggio della corrente residua una parte sempre più importante della progettazione moderna dei sistemi EVSE.

Una delle sfide principali è rappresentata dalla corrente residua in corrente continua (CC). In un sistema di ricarica in corrente alternata (CA), la corrente di guasto in CC può influire sul funzionamento della protezione da corrente residua a monte. La norma IEC 62955 riguarda specificatamente i dispositivi di rilevamento della corrente residua in corrente continua (RDC-DD) per la ricarica dei veicoli elettrici in Modalità 3 con collegamento permanente, mentre la norma IEC 62752 riguarda i dispositivi di controllo e protezione integrati nel cavo per la ricarica in Modalità 2. Per i progettisti di caricabatterie, un rilevamento affidabile delle dispersioni in CA/CC non è quindi semplicemente una funzionalità aggiuntiva, ma è parte integrante della creazione di una catena di sicurezza conforme agli standard.

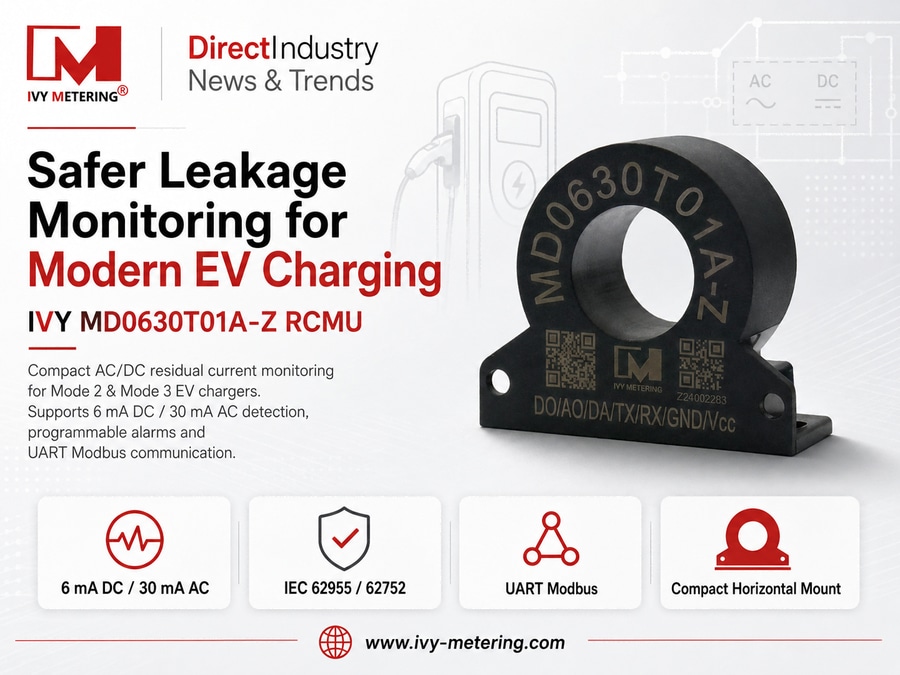

L’MD0630T01A-Z di IVY METERING è un’unità compatta di monitoraggio della corrente residua (RCMU) sviluppata per applicazioni di ricarica dei veicoli elettrici. Monitora sia la corrente residua in CA che in CC, con soglie di protezione tipiche di 30 mA in CA e 6 mA in CC. Il sensore supporta dati leggibili relativi alla corrente di dispersione, valori di allarme programmabili e uscite di allarme multiple, aiutando il controller del caricatore a identificare rapidamente condizioni di corrente anomale.

Progettato per hardware EVSE compatto, l’MD0630T01A-Z utilizza una struttura orizzontale a montaggio su pin e integra funzioni di automonitoraggio e test. La comunicazione UART con protocollo Modbus consente di incorporare le informazioni relative alle dispersioni nella logica di controllo, nella diagnostica e nel sistema di manutenzione del caricatore. IVY dichiara la conformità ai requisiti delle norme IEC 62955 / IEC 62752 / IEC 61851-1, oltre alla certificazione CE-EMC e ad altre certificazioni di mercato per la serie.

Per gli integratori di sistemi, il valore di un’unità RCMU è anche di natura architettonica. Anziché considerare la protezione contro le dispersioni come un grande componente autonomo, il sensore di monitoraggio può operare in sinergia con il controller EVSE e un relè, un contattore o un altro dispositivo di disconnessione. L’RCMU stessa costituisce l’elemento di rilevamento e monitoraggio; la disconnessione finale viene eseguita dal sistema di protezione del caricatore. Questo approccio consente di realizzare wallbox e moduli di ricarica dal design più compatto, offrendo al contempo agli ingegneri una maggiore flessibilità nella progettazione complessiva del sistema di protezione.

Lo stesso principio di monitoraggio della corrente residua CA/CC può essere applicato anche in altri contesti dell’elettronica di potenza, quali inverter fotovoltaici, sistemi UPS e apparecchiature industriali, dove è necessario rilevare tempestivamente i guasti di isolamento e le dispersioni in corrente continua.

Man mano che i prodotti per la ricarica dei veicoli elettrici diventano più piccoli, più intelligenti e più integrati, anche i componenti di sicurezza devono evolversi nella stessa direzione. Grazie all’installazione compatta, al rilevamento della corrente residua CA/CC, agli allarmi programmabili e alla comunicazione digitale, l’IVY MD0630T01A-Z offre ai produttori di caricabatterie per veicoli elettrici un pratico elemento base per apparecchiature di ricarica più sicure e più connesse.
