Introduzione
La moderna produzione di semiconduttori, la produzione fotovoltaica, i laboratori all’avanguardia, gli impianti farmaceutici e i processi chimici di precisione dipendono tutti dallo stoccaggio sicuro e dalla distribuzione controllata di sostanze chimiche liquide pericolose. Dagli acidi concentrati e dai solventi infiammabili alle sospensioni abrasive per la CMP (planarizzazione chimico-meccanica), ogni sostanza chimica richiede attrezzature di movimentazione dedicate, progettate per garantire sicurezza, purezza, efficienza operativa e conformità alle normative.

Gli armadi per sostanze chimiche liquide sono diventati una componente essenziale dei sistemi automatizzati di erogazione delle sostanze chimiche. Anziché fungere da semplici contenitori di stoccaggio, gli attuali armadi per sostanze chimiche liquide ad alte prestazioni integrano sistemi di rilevamento delle perdite, monitoraggio della pressione, ventilazione, funzioni di spegnimento automatico, compatibilità chimica e sistemi di controllo intelligenti che riducono significativamente i rischi operativi migliorando al contempo la produttività della produzione.

La scelta del miglior armadio per sostanze chimiche liquide richiede la comprensione delle caratteristiche delle diverse sostanze chimiche, della compatibilità dei materiali di costruzione, del livello di automazione, dei requisiti ambientali e della futura espansione della produzione.

Questo articolo esplora i principi chiave di progettazione, le applicazioni, le caratteristiche di sicurezza e i criteri di selezione per gli armadi per sostanze chimiche liquide progettati specificamente per la gestione di sostanze chimiche acide, solventi infiammabili e sospensioni CMP.

produttori di armadi per gas speciali
produttori di armadi per gas speciali

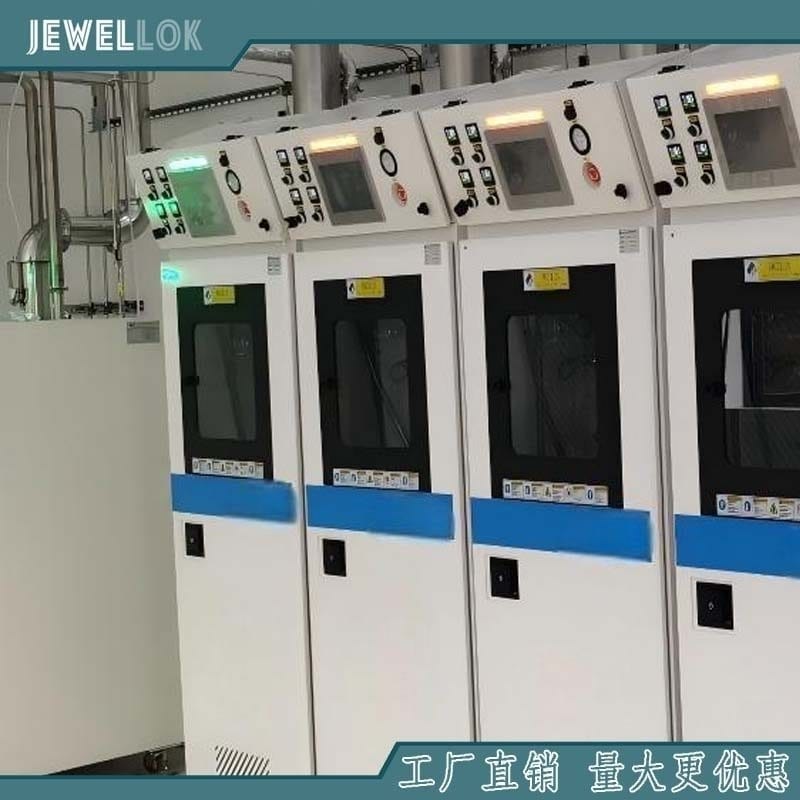

Che cos’è un armadio per sostanze chimiche liquide?
Un armadio per sostanze chimiche liquide è un sistema ingegnerizzato chiuso, progettato per conservare, monitorare e distribuire in modo sicuro le sostanze chimiche di processo pericolose utilizzate nella produzione industriale. A differenza degli armadi di stoccaggio convenzionali, gli armadi per sostanze chimiche controllano attivamente l’erogazione delle sostanze chimiche, proteggendo al contempo gli operatori e le attrezzature di produzione.

Un tipico armadio per sostanze chimiche liquide comprende:

Vano di stoccaggio delle sostanze chimiche
Tubazioni a doppio contenimento
Valvole pneumatiche o elettriche
Sensori di rilevamento delle perdite
Strumenti di monitoraggio della pressione
Dispositivi di controllo della portata
Arresto automatico di emergenza
Interfacce di ventilazione
Sistema di controllo PLC
Interfaccia uomo-macchina (HMI)
Sistemi di allarme e monitoraggio
L’armadio funge da interfaccia tra i contenitori di sostanze chimiche e le apparecchiature di processo a valle, riducendo al minimo l’esposizione degli operatori.

Perché sono necessari armadi specializzati
Le diverse sostanze chimiche di processo presentano caratteristiche fisiche e chimiche uniche.

Alcuni esempi includono:

Sostanze chimiche acide
Tra gli acidi comunemente utilizzati nei semiconduttori figurano:

Acido solforico (H₂SO₄)
Acido fluoridrico (HF)
Acido cloridrico (HCl)
Acido nitrico (HNO₃)
Acido fosforico (H₃PO₄)
Queste sostanze chimiche sono altamente corrosive e richiedono materiali a contatto con il fluido resistenti alla corrosione.

Solventi organici
Tra i solventi tipici figurano:

IPA (alcol isopropilico)
Acetone
PGMEA
Etanolo
Metanolo
NMP
I solventi presentano rischi di incendio a causa dei bassi punti di infiammabilità e richiedono misure di prevenzione delle esplosioni e ventilazione.

Sospensioni CMP
Le sospensioni CMP sono ampiamente utilizzate durante la lucidatura dei wafer semiconduttori.

Le caratteristiche includono:

Nanoparticelle abrasive
Elevato contenuto di solidi
Tendenza alla sedimentazione
Elevata viscosità
Distribuzione granulometrica sensibile
Gli armadi per sospensioni CMP richiedono sistemi di circolazione specializzati che impediscano la sedimentazione delle particelle mantenendo al contempo un flusso stabile.

Applicazioni in diversi settori industriali
Le cabine per sostanze chimiche liquide sono ampiamente utilizzate in:

Produzione di semiconduttori
Banchi umidi
Strumenti di incisione
Apparecchiature di pulizia
Sistemi CMP
Rivestimento con fotoresist
Lucidatura chimico-meccanica
Pulizia dei wafer
Produzione di schermi piatti
Le cabine per sostanze chimiche forniscono:

Agenti di incisione
Prodotti chimici per la pulizia
Sviluppatori
Fotoresist
Produzione di celle solari
La produzione fotovoltaica richiede:

HF
HNO₃
KOH
Agenti detergenti
Prodotti chimici per il trattamento delle superfici
Industria farmaceutica
Le applicazioni includono:

Solventi ad alta purezza
Acidi di processo
Prodotti chimici per la pulizia
Soluzioni tampone
Laboratori chimici
Le strutture di ricerca richiedono lo stoccaggio e la distribuzione in sicurezza di:

Reagenti analitici
Liquidi corrosivi
Solventi organici
Sostanze chimiche ad alta purezza
Caratteristiche progettuali essenziali
1. Compatibilità chimica
La scelta dei materiali è alla base dell’affidabilità degli armadi.

I materiali di costruzione tipici includono:

Per sostanze chimiche acide
PVDF
PTFE
PFA
HDPE
PP
Tubi rivestiti in PTFE
Questi materiali offrono un’eccezionale resistenza alla corrosione.

Per i solventi
I materiali compatibili includono:

Acciaio inossidabile 316L
PTFE
PFA
PVDF
Guarnizioni in Viton
Guarnizioni in Kalrez
La compatibilità dei materiali deve sempre essere verificata in base alla sostanza chimica utilizzata.

Per le sospensioni CMP
I componenti compatibili con le sospensioni dovrebbero includere:

Superfici interne lisce
Materiali a bassa generazione di particelle
Pompe resistenti all’usura
Disposizione delle tubazioni anti-deposito
2. Rilevamento delle perdite
Il rilevamento delle perdite è una delle funzioni di sicurezza più importanti.

I sistemi moderni incorporano tipicamente:

Vassoi di raccolta delle perdite sul fondo
Sensori ottici di perdita
Sensori di conducibilità
Sensori specifici per sostanze chimiche
Monitoraggio continuo
Quando viene rilevata una perdita, l’armadio automaticamente:

Interrompe l’erogazione della sostanza chimica
Chiude le valvole pneumatiche
Attiva gli allarmi
Invia notifiche remote
3. Sistema di ventilazione
I vapori pericolosi non devono mai accumularsi all’interno dell’armadio.

I sistemi di ventilazione garantiscono:

Erogazione continua
Funzionamento in depressione
Rimozione dei vapori
Riduzione della corrosione
Maggiore sicurezza per l’operatore
Il flusso d’aria è solitamente collegato al sistema di scarico della struttura.

4. Doppio contenimento
La maggior parte degli impianti per semiconduttori richiede tubazioni a doppio contenimento.

I vantaggi includono:

Protezione secondaria contro le perdite
Tutela ambientale
Manutenzione più agevole
Conformità agli standard di sicurezza per i semiconduttori
Il contenimento esterno intercetta le perdite provenienti dalle tubazioni primarie di processo.

5. Monitoraggio della pressione
Una pressione stabile garantisce un'erogazione affidabile delle sostanze chimiche.

I sensori di pressione monitorano continuamente:

Pressione del serbatoio
La pressione di mandata della pompa
La pressione della linea di processo
La pressione differenziale
Condizioni anomale attivano allarmi automatici.

6. Monitoraggio della portata
I misuratori di portata verificano l’erogazione delle sostanze chimiche.

Le funzioni includono:

Verifica della portata
Monitoraggio dei consumi
Ottimizzazione del processo
Registrazione dei lotti
Rilevamento precoce di ostruzioni
Progettazione degli armadi per sostanze chimiche acide
Gli armadi per sostanze chimiche acide richiedono una protezione anti-corrosione potenziata.

Le caratteristiche tipiche includono:

Struttura dell’armadio in polipropilene
Tubazioni in PVDF
Valvole in PTFE
Pompe resistenti agli acidi
Sensori resistenti alla corrosione
Condotti di ventilazione resistenti alle sostanze chimiche
Gli impianti per l’acido fluoridrico richiedono spesso materiali specifici poiché l’HF aggredisce il vetro e molti metalli.

Una corretta separazione impedisce la miscelazione di sostanze chimiche incompatibili.

Progettazione di armadi per solventi
Gli armadi per solventi infiammabili sono progettati per prevenire l’accensione.

Tra gli elementi progettuali importanti figurano:

Componenti elettrici antideflagranti
Sistemi di messa a terra
Protezione dalle scariche elettrostatiche
Monitoraggio della ventilazione
Guarnizioni resistenti ai solventi
Integrazione del sistema di rilevamento incendi
Lo spegnimento automatico riduce al minimo i rischi di incendio in caso di condizioni anomale.

Progettazione di armadi per sospensioni CMP
Le sospensioni CMP presentano sfide ingegneristiche uniche.

A differenza dei liquidi puri, le sospensioni contengono particelle abrasive che si depositano durante lo stoccaggio.

Gli armadi avanzati per sospensioni includono quindi:

Circolazione continua
Il ricircolo continuo mantiene una distribuzione uniforme delle particelle.

Progettazione di pompe a basso impatto
Le pompe a basso taglio prevengono il danneggiamento delle particelle mantenendo la stabilità del flusso.

Tubazioni prive di zone di stasi
L’eliminazione delle zone di stasi riduce l’accumulo di sedimenti.

Controllo di precisione del flusso
Un flusso stabile garantisce una qualità costante nella lucidatura dei wafer.

Monitoraggio delle particelle
Alcuni sistemi avanzati includono il monitoraggio della concentrazione delle particelle per migliorare l’uniformità del processo.

Automazione intelligente
Le moderne cabine per prodotti chimici liquidi supportano sempre più la produzione nell’ambito dell’Industria 4.0.

Le funzioni di automazione includono:

Controllo PLC
Gestione delle ricette
Interfaccia operatore (HMI) touchscreen
Sequenza automatica delle valvole
Monitoraggio del livello dei prodotti chimici
Controllo delle pompe
Registrazione dei dati
Cronologia degli allarmi
Diagnostica remota
Comunicazione Ethernet
L’integrazione con i sistemi di esecuzione della produzione (MES) consente un monitoraggio centralizzato.

Caratteristiche di sicurezza
Gli armadi per sostanze chimiche di fascia alta integrano molteplici livelli di protezione.

Le funzioni di sicurezza comuni includono:

Pulsante di arresto di emergenza
Rilevamento delle perdite
Protezione da sovrapressione
Allarmi di bassa pressione
Allarmi di livello delle sostanze chimiche
Interblocco delle porte
Monitoraggio della ventilazione
Interfaccia con l’allarme antincendio
Rilevamento di gas (ove applicabile)
Spegnimento automatico di emergenza
Questi sistemi riducono notevolmente la probabilità di incidenti chimici.

Tutela ambientale
Le normative ambientali stanno diventando sempre più rigorose.

Le cabine moderne contribuiscono alla sostenibilità ambientale:

Prevenendo le perdite di sostanze chimiche
Riducendo le emissioni di vapori
Riducendo al minimo gli scarti chimici
Favorendo il riciclaggio delle sostanze chimiche
Riducendo i requisiti di manutenzione
Migliorando l’efficienza nell’utilizzo delle sostanze chimiche
Molti impianti integrano inoltre sistemi di contenimento delle fuoriuscite sotto le cabine per una protezione aggiuntiva.

Considerazioni sulla manutenzione
La manutenzione ordinaria contribuisce a massimizzare l’affidabilità delle apparecchiature.

Le operazioni di manutenzione consigliate includono:

Ispezionare tubazioni e raccordi
Verificare la calibrazione dei sensori
Testare l’arresto di emergenza
Controllare il flusso d’aria di ventilazione
Pulire i vassoi di raccolta delle perdite
Sostituire le guarnizioni usurate
Ispezionare le pompe
Verificare la precisione della pressione
Testare i sistemi di comunicazione
Esaminare la cronologia degli allarmi
La manutenzione preventiva riduce significativamente i tempi di inattività imprevisti.

Scelta dell’armadio per sostanze chimiche liquide più adatto
Nella scelta di un armadio, i produttori dovrebbero valutare diversi fattori tecnici.

Compatibilità chimica
Ogni componente a contatto con il liquido deve essere compatibile con la sostanza chimica prevista.

Requisiti di processo
Determinare:

Portata richiesta
Pressione di esercizio
Temperatura
Livello di purezza
Viscosità della sostanza chimica
Livello di automazione
Valutare se il sistema richiede:

Funzionamento manuale
Controllo semiautomatico
Erogazione completamente automatica delle sostanze chimiche
Standard di sicurezza
Verificare la conformità alle norme applicabili, quali:

Linee guida SEMI
Approvazioni FM (ove applicabili)
Certificazione CE
Sistema di gestione della qualità ISO 9001
Normative locali in materia di antincendio e ambiente
Espansione futura
Il design modulare degli armadi semplifica i futuri aggiornamenti man mano che la capacità produttiva aumenta.

Vantaggi degli armadi per sostanze chimiche liquide di alta qualità
Investire in armadi per sostanze chimiche liquide progettati su misura offre numerosi vantaggi.

Maggiore sicurezza
I sistemi di protezione multipli riducono al minimo i rischi per il personale e le strutture.

Maggiore purezza delle sostanze chimiche
I materiali ad alta purezza riducono la contaminazione durante il trasferimento delle sostanze chimiche.

Maggiore produttività
Il funzionamento automatizzato riduce gli interventi manuali e aumenta l’efficienza produttiva.

Costi di manutenzione ridotti
I componenti affidabili prolungano la durata utile e riducono le spese operative.

Maggiore stabilità del processo
La stabilità della pressione e della portata migliora l’uniformità della produzione.

Conformità normativa
Una progettazione adeguata delle cabine garantisce la conformità ai requisiti ambientali e di sicurezza sul lavoro.

Costo totale di proprietà inferiore
Sebbene i sistemi di fascia alta richiedano un investimento iniziale più elevato, la maggiore affidabilità, i tempi di inattività ridotti e la maggiore durata delle apparecchiature comportano in genere costi operativi inferiori nel corso del ciclo di vita.

Tendenze future nella tecnologia degli armadi per sostanze chimiche liquide
Man mano che la tecnologia dei semiconduttori avanza verso nodi di processo più piccoli e una maggiore efficienza produttiva, gli armadi per sostanze chimiche liquide continuano ad evolversi.

Tra le tendenze emergenti figurano:

Manutenzione predittiva assistita dall’intelligenza artificiale
Integrazione del gemello digitale per la simulazione dei processi
Monitoraggio remoto basato sull’IoT
Analisi in tempo reale del consumo di sostanze chimiche
Gestione automatica delle scorte
Algoritmi intelligenti di previsione delle perdite
Maggiore sicurezza informatica per le apparecchiature connesse
Pompe e sistemi di controllo ad alta efficienza energetica
Progetti modulari per un’implementazione rapida
Maggiore compatibilità con i processi chimici ad altissima purezza
Queste innovazioni consentono ai produttori di migliorare l’efficienza operativa, soddisfacendo al contempo standard di sicurezza, ambientali e di qualità sempre più esigenti.

Regolatori di pressione per gas ad altissima purezza ad alta portata
Regolatori di pressione per gas ad altissima purezza ad alta portata
Conclusione
Gli armadi per sostanze chimiche liquide non sono più semplici contenitori di stoccaggio: sono sistemi intelligenti, fondamentali per la sicurezza, che svolgono un ruolo centrale nelle moderne operazioni di gestione delle sostanze chimiche. Che si tratti di gestire acidi altamente corrosivi, solventi organici infiammabili o sospensioni CMP sensibili alle particelle, l’armadio giusto garantisce uno stoccaggio sicuro, un’erogazione precisa delle sostanze chimiche e una produzione ininterrotta.

I migliori armadi per sostanze chimiche liquide combinano materiali chimicamente compatibili, sistemi avanzati di rilevamento delle perdite, ventilazione robusta, automazione intelligente e interblocchi di sicurezza completi per proteggere il personale, le attrezzature e l’ambiente. Per settori quali la produzione di semiconduttori, il fotovoltaico, l’industria farmaceutica e la ricerca avanzata, questi sistemi contribuiscono direttamente a una maggiore stabilità dei processi, a una migliore qualità dei prodotti e a costi operativi più bassi.

Man mano che il settore manifatturiero continua ad abbracciare la digitalizzazione e l’automazione, le cabine per sostanze chimiche liquide di nuova generazione offriranno livelli ancora più elevati di intelligenza, manutenzione predittiva e gestione remota. Scegliere oggi una soluzione ben progettata, scalabile e conforme agli standard non solo soddisfa le attuali esigenze di produzione, ma fornisce anche una solida base per l’espansione futura, rendendola un investimento strategico per qualsiasi struttura che gestisca sostanze chimiche liquide pericolose.

Per ulteriori informazioni sui migliori armadi per sostanze chimiche liquide destinati alla gestione di acidi, solventi e sospensioni CMP, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
