Valvole a sfera in acciaio inossidabile 316L per reti di distribuzione di gas ad altissima purezza (UHP)
Introduzione
Le reti di distribuzione di gas ad altissima purezza (UHP) costituiscono la base della moderna produzione di semiconduttori, della produzione farmaceutica, dei laboratori biotecnologici, della strumentazione analitica, della produzione di celle solari e di altre industrie di precisione. Questi sistemi trasportano gas ad altissima purezza (UHP) dalle bombole di stoccaggio o dalle fonti di gas sfuso alle apparecchiature di produzione, mantenendo al contempo un’eccezionale purezza del gas, l’integrità contro le perdite e la stabilità del processo.

Uno dei componenti più critici all’interno di questi sistemi di erogazione del gas è la valvola a sfera UHP. Progettate per garantire una chiusura affidabile, una generazione minima di particelle e un’eccezionale resistenza alla corrosione, le valvole a sfera UHP in acciaio inossidabile 316L sono diventate la soluzione preferita per le applicazioni di distribuzione del gas più esigenti.

Realizzate in acciaio inossidabile 316L elettrolucidato, con lavorazione di precisione e rigorosi controlli di qualità, le valvole a sfera UHP garantiscono un flusso di gas privo di contaminazioni, soddisfacendo al contempo i più elevati standard industriali. Questo articolo approfondisce le caratteristiche, i materiali, il processo di produzione, i vantaggi, le applicazioni e gli aspetti da considerare nella scelta delle valvole a sfera UHP in acciaio inossidabile 316L per le reti di distribuzione di gas ad alta purezza.

Che cos’è una valvola a sfera UHP?
Una valvola a sfera UHP (Ultra High Purity) è una valvola di isolamento a un quarto di giro progettata specificamente per sistemi di gas puri in cui la contaminazione deve essere ridotta al minimo.

A differenza delle valvole a sfera industriali convenzionali, le valvole a sfera UHP sono prodotte secondo rigorosi standard di pulizia e presentano:

Corpo in acciaio inossidabile 316L ad alta purezza
Sfera e sedi lavorate con precisione
Basso volume morto interno
Canali di flusso elettrolucidati
Struttura sottoposta a prova di tenuta all’elio
Assemblaggio privo di particelle
Confezionamento in camera bianca
Queste valvole sono ampiamente utilizzate in pannelli per gas, scatole di distribuzione delle valvole (VMB), armadi per gas, sistemi di distribuzione di gas sfuso e apparecchiature per processi a semiconduttori.

Il loro scopo principale è garantire un controllo affidabile di apertura/chiusura, mantenendo al contempo la purezza del gas dalla fonte fino all’apparecchiatura di processo.

Perché l’acciaio inossidabile 316L è il materiale preferito
La scelta del materiale gioca un ruolo decisivo nelle prestazioni dei sistemi per gas ad alta purezza.

L’acciaio inossidabile 316L offre una combinazione ideale di resistenza meccanica, resistenza alla corrosione, saldabilità e basso tenore di carbonio.

I vantaggi principali includono:

Eccellente resistenza alla corrosione
L’acciaio inossidabile 316L contiene molibdeno, che garantisce un’eccezionale resistenza contro:

Umidità
Gas acidi
Cloruri
Sostanze chimiche corrosive
Detergenti
Ciò garantisce affidabilità a lungo termine anche in ambienti chimici aggressivi.

Basso tenore di carbonio
La sigla “L” indica un basso tenore di carbonio.

I vantaggi includono:

Ridotta precipitazione di carburi
Migliore integrità della saldatura
Maggiore resistenza alla corrosione
Maggiore durata di servizio
Ciò è particolarmente importante per la saldatura orbitale utilizzata nelle linee di gas per semiconduttori.

Elevata resistenza meccanica
L’acciaio inossidabile 316L mantiene un’eccellente resistenza in condizioni di:

Alta pressione
Alta temperatura
Condizioni di vuoto
Cicli frequenti
Ciò lo rende adatto ad applicazioni industriali esigenti.

Eccellente finitura superficiale
Il 316L elettrolucidato offre:

Superfici interne estremamente lisce
Ridotta adesione delle particelle
Minore rischio di contaminazione
Pulizia più agevole
Maggiore resistenza alla corrosione
Rugosità superficiale interna tipica:

Ra ≤ 10 μin (0,25 μm)

Le valvole UHP di alta qualità possono raggiungere:

Ra ≤ 5 μin (0,13 μm)

Importanza delle valvole a sfera UHP nelle reti di distribuzione del gas
I sistemi di distribuzione di gas ad alta purezza trasportano gas di processo costosi e altamente sensibili.

Anche una contaminazione microscopica può causare:

Difetti dei wafer
Instabilità del processo
Tempi di inattività delle apparecchiature
Rifiuto del prodotto
Aumento dei costi di produzione
Le valvole a sfera UHP contribuiscono a eliminare le fonti di contaminazione garantendo:

Isolamento senza perdite
La chiusura affidabile impedisce:

Contaminazione atmosferica
Perdita di gas
Contaminazione incrociata
Le specifiche tipiche relative alle perdite includono:

Perdita esterna:

Meno di 1 × 10⁻⁹ atm·cc/sec He

Perdita interna:

Chiusura a tenuta di bolla

Spazio morto minimo
Il volume morto intrappola i residui di gas e gli agenti contaminanti.

Le moderne valvole a sfera UHP sono progettate con:

Percorsi di flusso compatti
Geometria della cavità ottimizzata
Basso volume di ritenzione
Ciò migliora l’efficienza dello spurgo e riduce il consumo di gas.

Bassa generazione di particelle
La contaminazione da particelle è una delle maggiori preoccupazioni nella produzione di semiconduttori.

La produzione di precisione contribuisce a ridurre al minimo:

L'usura dei metalli
L'abrasione delle sedi
L'attrito interno
Il rilascio di particelle
Elevata durata di vita
Gli impianti di produzione funzionano in modo continuo.

Le valvole a sfera UHP di alta qualità sono progettate per:

Decine di migliaia di cicli operativi
Prestazioni di tenuta stabili
Intervalli di manutenzione prolungati
Caratteristiche chiave di progettazione
Le moderne valvole a sfera UHP incorporano numerose caratteristiche ingegneristiche avanzate.

Progettazione a passaggio totale
Una sfera a passaggio totale garantisce:

Massima capacità di flusso
Caduta di pressione minima
Erogazione efficiente del gas
Ciò è particolarmente importante per i sistemi a gas ad alta portata.

Lavorazione di precisione della sfera
La sfera è realizzata con:

Lavorazione di precisione CNC
Lucidatura a specchio
Tolleranze dimensionali strette
I vantaggi includono:

Funzionamento fluido
Tenuta migliorata
Maggiore durata
Sedi in PCTFE o PTFE
I materiali delle sedi influenzano in modo significativo le prestazioni della valvola.

Le opzioni più comuni includono:

PTFE

Vantaggi:

Resistenza chimica
Basso attrito
Eccellente tenuta
PCTFE

Vantaggi:

Migliore stabilità dimensionale
Minore permeabilità al gas
Prestazioni superiori a basse temperature
Stelo a prova di espulsione
Il design di sicurezza dello stelo impedisce l’espulsione accidentale dello stelo sotto pressione.

I vantaggi includono:

Maggiore sicurezza per l’operatore
Tenuta affidabile
Durata a lungo termine
Doppia tenuta dello stelo
Le barriere di tenuta multiple migliorano l’integrità contro le perdite.

La tenuta tipica dello stelo include:

Guarnizione in PTFE
O-ring
Sistemi di tenuta a molla
Azionamento a un quarto di giro
È richiesta solo una rotazione di 90 gradi.

I vantaggi includono:

Funzionamento rapido
Facile automazione
Manutenzione semplice
Chiusura affidabile
Processo di produzione delle valvole a sfera UHP
La produzione di valvole UHP richiede standard di produzione significativamente più elevati rispetto alle valvole industriali convenzionali.

Verifica dei materiali
Ogni materia prima viene sottoposta a:

PMI (Identificazione positiva dei materiali)
Certificazione dei materiali
Tracciabilità del numero di lotto
Lavorazione CNC di precisione
Le attrezzature CNC ad alta precisione producono:

Corpo valvola
Sfera
Stelo
Raccordi terminali
Le tolleranze tipiche sono misurate in micron.

Elettrolucidatura
L’elettrolucidatura rimuove le irregolarità superficiali microscopiche.

I vantaggi includono:

Minore rugosità
Migliore resistenza alla corrosione
Ridotta generazione di particelle
Maggiore pulizia
Pulizia ad ultrasuoni
Le diverse fasi di pulizia rimuovono:

Olio
Trucioli metallici
Polvere
Residui di lucidatura
Solo i componenti ultra-puliti passano alla fase di assemblaggio.

Assemblaggio in camera bianca
L’assemblaggio avviene in ambienti controllati di camera bianca per prevenire la contaminazione.

Gli operatori indossano:

Guanti
Mascherine
Indumenti da camera bianca
Prova di tenuta all’elio
Ogni valvola viene testata mediante spettrometria di massa all’elio.

L’integrità di tenuta raggiunge tipicamente:

1 × 10⁻⁹ atm·cc/sec He o superiore.

Pulizia finale e imballaggio
Ogni valvola viene:

Essiccata con azoto
Insacchettata in doppio sacchetto
Confezionata sottovuoto
Etichettata in modo chiaro
Ciò garantisce la pulizia durante il trasporto e l’installazione.

Applicazioni delle valvole a sfera UHP in acciaio 316L
Grazie alla loro pulizia e affidabilità superiori, le valvole a sfera UHP sono ampiamente utilizzate in diversi settori industriali.

Produzione di semiconduttori
Le applicazioni includono:

Armadi per gas
Casse collettori per valvole
Sistemi di gas speciali sfusi
Pannelli per gas di processo
Apparecchiature per la fabbricazione di wafer
I gas comunemente utilizzati includono:

Azoto
Argon
Idrogeno
Elio
Silano
Ammoniaca
Cloro
Cloruro di idrogeno
Produzione farmaceutica
Utilizzate per:

Erogazione di gas puri
Produzione sterile
Sistemi di bioprocessi
Produzione di principi attivi farmaceutici (API)
Biotecnologia
Ideali per:

Sistemi di gas da laboratorio
Impianti di fermentazione
Apparecchiature per colture cellulari
Laboratori analitici
Adatte per:

Cromatografia gassosa
Spettrometria di massa
Sistemi ICP
Distribuzione di gas di calibrazione
Produzione di celle solari
Utilizzati in:

Sistemi PECVD
Deposizione di film sottili
Pannelli di alimentazione del gas
Produzione di LED e display
Supporta l’erogazione di gas ad alta purezza per:

Produzione di OLED
Produzione di LCD
Fabbricazione di micro-LED
Compatibilità con i gas ad alta purezza
Le valvole a sfera UHP in acciaio inossidabile 316L sono compatibili con un’ampia gamma di gas.

Esempi tipici includono:

Azoto (N₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Ossigeno (O₂)
Anidride carbonica (CO₂)
Ammoniaca (NH₃)
Silano (SiH₄)
Protossido di azoto (N₂O)
Acido cloridrico (HCl)
Per i gas altamente corrosivi o tossici, è necessario selezionare materiali specifici per le sedi e configurazioni di tenuta specializzate al fine di massimizzare la sicurezza e la durata di servizio.

Vantaggi rispetto alle valvole a sfera industriali convenzionali
Rispetto alle valvole industriali standard, le valvole a sfera UHP offrono miglioramenti significativi in termini di prestazioni.

Caratteristica Valvola a sfera convenzionale Valvola a sfera UHP
Materiale Acciaio inossidabile standard Acciaio inossidabile 316L ad alta purezza
Finitura superficiale Lavorata a macchina Elettropulita
Grado di purezza Industriale generale Grado semiconduttore
Tasso di perdita Industriale standard Perdita di elio ultra-bassa
Controllo delle particelle Moderato Estremamente basso
Imballaggio Standard Doppio sacchetto per camera bianca
Tracciabilità Limitata Tracciabilità completa dei materiali
Applicazione Industria generale Sistemi a gas ad altissima purezza
Come scegliere la valvola a sfera UHP giusta
La scelta della valvola corretta richiede un'attenta valutazione dei requisiti applicativi.

Tra i fattori importanti figurano:

Pressione nominale
Assicurarsi che la valvola sia in grado di gestire in sicurezza la pressione massima di esercizio.

Intervallo di temperatura
Verificare la compatibilità con le temperature di processo.

Attacco terminale
Le opzioni disponibili includono:

Saldatura di testa su tubo
Raccordi a tenuta frontale
Raccordi a compressione
Attacchi compatibili con VCR
Portata
Scegliere la dimensione dell’orifizio appropriata in base ai requisiti di portata del sistema.

Finitura superficiale
Per applicazioni nel settore dei semiconduttori:

Ra ≤ 10 μin

Per processi critici:

Ra ≤ 5 μin

Integrità contro le perdite
Scegliere valvole sottoposte a prove di tenuta all’elio certificate.

Certificazione
Verificare la presenza di:

Certificati dei materiali
Rapporti delle prove di pressione
Rapporti delle prove di tenuta
Certificazione di pulizia
Documentazione di tracciabilità
Migliori pratiche di manutenzione
Una corretta manutenzione prolunga la durata della valvola e preserva la purezza del gas.

Le pratiche raccomandate includono:

Ispezionare regolarmente le valvole per verificare la presenza di perdite esterne.
Azionare periodicamente le valvole per evitare che si incastrino.
Evitare la contaminazione durante l’installazione.
Utilizzare solo attrezzi e guanti puliti.
Sostituire le sedi e le guarnizioni usurate durante la manutenzione programmata.
Eseguire prove di tenuta dopo la manutenzione.
Seguire le specifiche di coppia fornite dal produttore.
Mantenere le valvole sigillate prima dell’installazione.
Una corretta manipolazione riduce significativamente i rischi di contaminazione e aumenta l’affidabilità delle apparecchiature.

Tendenze future nella tecnologia delle valvole a sfera UHP
Man mano che i nodi di processo dei semiconduttori continuano a ridursi e i requisiti di purezza diventano sempre più rigorosi, la tecnologia delle valvole UHP continua ad evolversi.

Tra gli sviluppi emergenti figurano:

Superfici elettrolucidate a maggiore purezza
Materiali avanzati per le sedi a basso contenuto di particelle
Valvole intelligenti con monitoraggio digitale
Azionamento automatizzato delle valvole
Leghe migliorate resistenti alla corrosione
Prestazioni potenziate nelle prove di tenuta all’elio
Manutenzione predittiva assistita dall’intelligenza artificiale
Processi di produzione sostenibili
Queste innovazioni aiuteranno i produttori a raggiungere una maggiore efficienza produttiva, a ridurre i costi operativi e a migliorare l’uniformità dei processi.

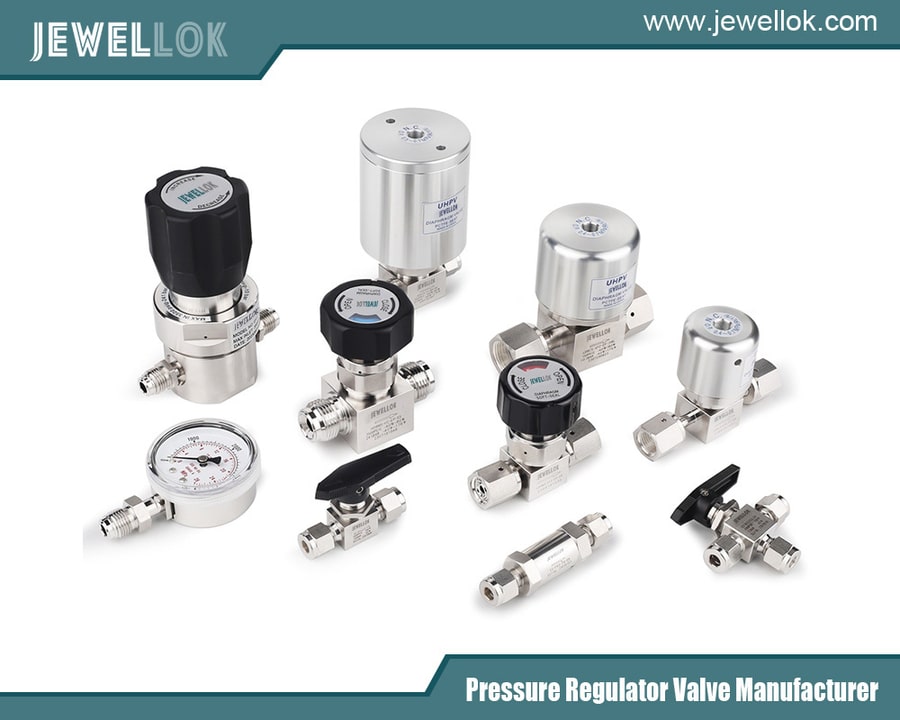

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Conclusione
Le valvole a sfera UHP in acciaio inossidabile 316L sono componenti indispensabili nelle moderne reti di distribuzione di gas ad alta purezza. La loro superiore resistenza alla corrosione, le superfici interne ultra-pulite, l’eccezionale tenuta alle perdite e la lunga durata le rendono la scelta ideale per la produzione di semiconduttori, l’industria farmaceutica, la biotecnologia, i laboratori analitici e altri settori in cui la purezza del gas è fondamentale.

Grazie alla combinazione di acciaio inossidabile 316L di prima qualità, lavorazione CNC di precisione, percorsi di flusso elettrolucidati, assemblaggio in camera bianca e rigorosi test di tenuta all’elio, queste valvole garantiscono prestazioni affidabili anche negli ambienti ad altissima purezza più esigenti. Poiché i processi industriali continuano a richiedere standard di pulizia sempre più elevati e una maggiore affidabilità operativa, investire in valvole a sfera UHP di alta qualità è essenziale per mantenere la qualità del prodotto, massimizzare i tempi di attività del sistema e garantire il successo operativo a lungo termine.

Per ulteriori informazioni sulle valvole a sfera UHP in acciaio inossidabile 316L per reti di distribuzione di gas ad alta purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
