Introduzione
La deposizione chimica da vapore (CVD) è una delle tecnologie di produzione più importanti utilizzate nei settori dei semiconduttori, del fotovoltaico, dei LED, dei MEMS, dei rivestimenti avanzati e delle nanotecnologie. Con la continua riduzione delle dimensioni dei dispositivi e l’aumento delle esigenze relative ai materiali, mantenere un controllo preciso sull’erogazione dei precursori gassosi è diventato fondamentale per ottenere una qualità costante dei film, massimizzare i tempi di funzionamento delle apparecchiature e garantire la sicurezza degli operatori.

Un sistema di erogazione dei precursori gassosi CVD costituisce la spina dorsale del processo di deposizione. Esso trasporta gas speciali o precursori liquidi dai contenitori di stoccaggio alla camera di processo, mantenendo con precisione pressione, temperatura, purezza e portata. Qualsiasi instabilità nel sistema di erogazione può influire direttamente sull’uniformità del film, sulla velocità di deposizione, sulla ripetibilità del processo e sulla resa produttiva complessiva.

Questo articolo illustra le migliori pratiche per la progettazione, il funzionamento e la manutenzione dei sistemi di erogazione dei precursori gassosi CVD, al fine di ottenere una produzione sicura, affidabile ed efficiente.

Comprendere i sistemi di erogazione dei precursori gassosi CVD
Un sistema di erogazione dei precursori gassosi CVD è progettato per trasportare in sicurezza i gas di processo dalle bombole o dai contenitori chimici al reattore di deposizione in condizioni rigorosamente controllate.

Un sistema completo comprende tipicamente:

Bombole di gas o serbatoi di precursori liquidi

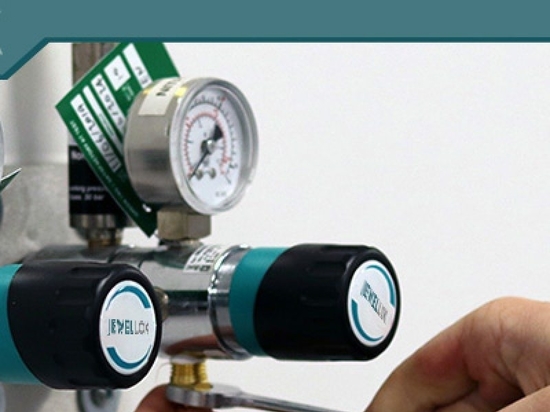

Regolatori di pressione
Controllori di flusso massico (MFC)
Pannelli di controllo della pressione (PCP)
Valvole pneumatiche a membrana
Condutture del gas riscaldate
Vaporizzatori
Filtri
Circuiti di gas di spurgo
Armadi per gas
Sensori di rilevamento delle perdite
Sistemi di controllo automatico basati su PLC
Dispositivi di arresto di emergenza (ESD)
L’obiettivo principale è erogare gas di purezza ultraelevata (UHP) con eccezionale precisione, prevenendo al contempo contaminazioni, perdite o reazioni chimiche indesiderate.

Precursori gassosi CVD comuni
Le diverse applicazioni CVD richiedono precursori chimici diversi.

I gas precursori tipici includono:

Fonti di silicio
Silano (SiH₄)
Diclorosilano (DCS)
Triclorosilano (TCS)
Ortosilicato di tetraetile (TEOS)
Applicazioni:

Epitassia del silicio
Biossido di silicio
Deposizione di polisilicio
Fonti di azoto
Ammoniaca (NH₃)
Azoto (N₂)
Applicazioni:

Nitruro di silicio
Ricottura
Gas vettore
Fonti di carbonio
Metano
Acetilene
Propano
Applicazioni:

Film di diamante
Rivestimenti di carbonio
Grafene
Precursori organometallici
Esempi includono:

Trimetilalluminio (TMA)
Trimetilgallio (TMGa)
Trimetilindio (TMIn)
Precursori dell’afnio
Precursori di zirconio
Applicazioni:

Film dielettrici ad alta costante dielettrica (high-k) ALD/CVD
Semiconduttori III-V
Produzione di LED
Molti di questi materiali sono piroforici, tossici, corrosivi, sensibili all’umidità o termicamente instabili, rendendo essenziale la progettazione di un sistema di erogazione sicuro.

Sfide nell’erogazione dei precursori gassosi
I moderni impianti di produzione di semiconduttori devono affrontare diverse sfide tecniche.

Mantenimento di una purezza ultraelevata
Le impurità misurate in parti per miliardo (ppb) possono influire in modo significativo sulla resa dei wafer.

Le potenziali fonti di contaminazione includono:

Umidità
Ossigeno
Idrocarburi
Particelle metalliche
Degassamento delle valvole
Scarsa qualità delle saldature
Pertanto, i sistemi di erogazione utilizzano tipicamente:

Tubi in acciaio inossidabile 316L elettrolucidato
Saldatura orbitale
Raccordi con tenuta frontale VCR
Valvole a membrana UHP
Filtri privi di particelle
Controllo stabile della pressione
Le fluttuazioni di pressione influenzano direttamente:

La stabilità del flusso di gas
Lo spessore del film
Velocità di deposizione
Ripetibilità del processo
I pannelli di controllo della pressione dovrebbero garantire:

Regolazione ad alta precisione
Risposta rapida
Pressione di uscita stabile
Compensazione automatica della pressione
I trasmettitori di pressione digitali monitorano continuamente le condizioni di processo per un controllo ottimizzato.

Controllo accurato della portata
I regolatori di portata massica (MFC) sono responsabili dell’erogazione di una portata di gas esatta.

Gli MFC ad alte prestazioni raggiungono tipicamente:

Precisione superiore a ±1%
Eccellente ripetibilità
Tempo di risposta rapido
Ampio intervallo di portata
È necessaria una calibrazione periodica per mantenere la precisione a lungo termine.

Gestione della temperatura
Alcuni precursori CVD si condensano facilmente.

Tra questi figurano:

TEOS
TMA
Composti metallo-organici
Se le temperature delle tubazioni scendono al di sotto del punto di condensazione del precursore:

Si verifica la condensazione
Aumenta la generazione di particelle
Si sviluppa instabilità di flusso
Aumenta il rischio di contaminazione del reattore
Le linee di alimentazione riscaldate mantengono temperature costanti lungo tutto il percorso di trasporto.

Migliore pratica 1: Scegliere componenti ad alta purezza
La qualità dei componenti influisce direttamente sull’affidabilità del sistema.

I materiali raccomandati includono:

Acciaio inossidabile 316L VIM-VAR
Tubi elettrolucidati

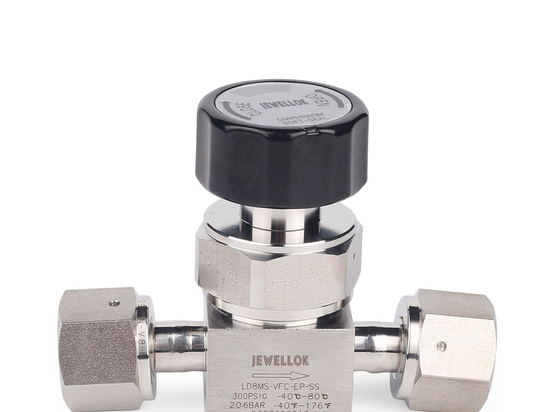

Valvole a membrana metallica
Regolatori di pressione UHP
Raccordi a basso volume morto
La rugosità superficiale dovrebbe tipicamente essere:

Ra ≤ 10 μin (0,25 μm)

Una minore rugosità superficiale riduce:

La generazione di particelle
L’adsorbimento di umidità
I residui chimici
Il rischio di corrosione

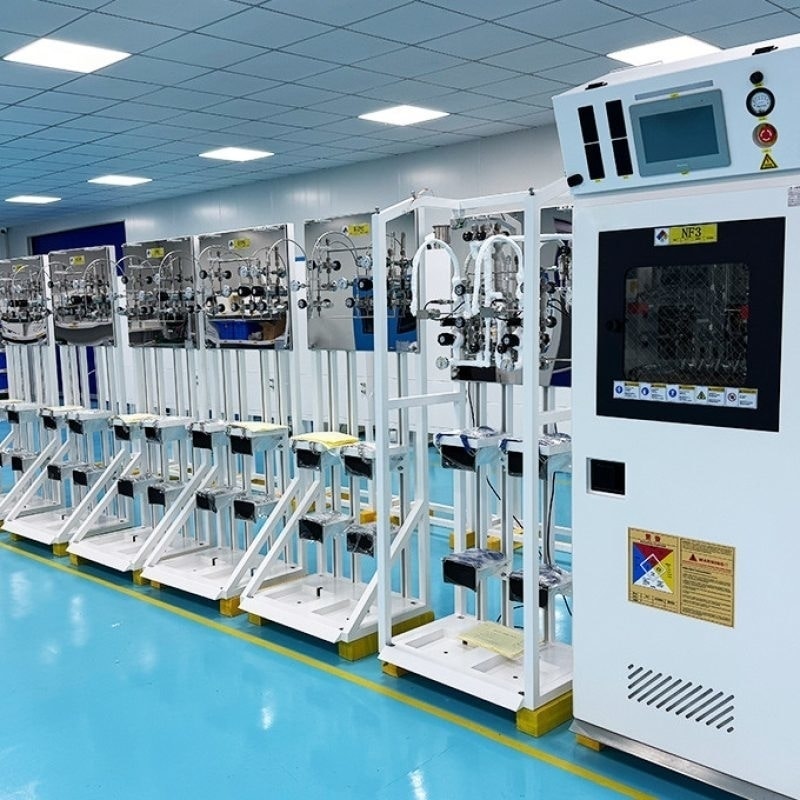

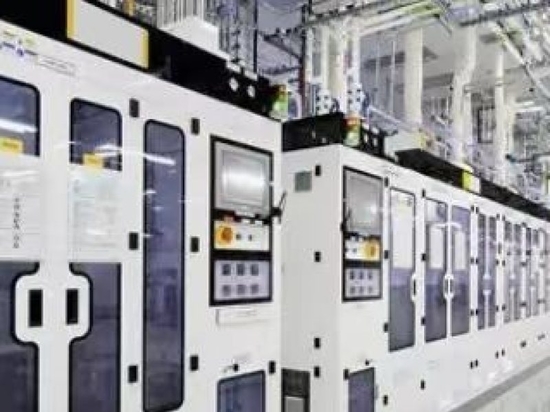

Migliore pratica 2: Installare armadi per gas adeguati
I gas precursori pericolosi non devono mai essere conservati in ambienti di laboratorio aperti.

I moderni armadi per gas offrono:

Ventilazione automatica
Rilevamento delle fughe di gas
Interfacce per la soppressione degli incendi
Sistemi di arresto di emergenza
Cicli di spurgo automatici
Controllo degli accessi
Monitoraggio continuo
Le cabine per gas migliorano significativamente la sicurezza del personale, garantendo al contempo la conformità agli standard del settore dei semiconduttori.

Migliore pratica 3: Progettare sistemi di spurgo efficaci
Uno spurgo adeguato elimina i gas residui prima della manutenzione o della sostituzione delle bombole.

I gas di spurgo tipici includono:

Azoto
Argon
Le sequenze di spurgo automatiche generalmente prevedono:

Chiudere la valvola di processo.
Sfiato del gas residuo.
Introduzione di gas inerte.
Ripetizione dei cicli di spurgo.
Verifica della concentrazione di gas di sicurezza.
Scollegamento della bombola.
Le sequenze di spurgo automatizzate controllate da PLC riducono notevolmente gli errori dell’operatore.

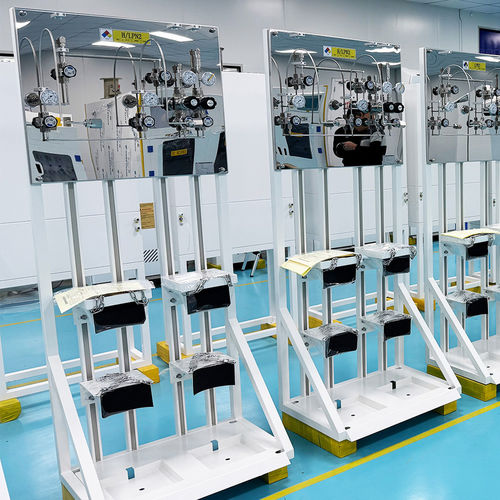

Migliore pratica 4: Ottimizzare i pannelli di controllo della pressione
I pannelli di controllo della pressione (PCP) sono tra i componenti più critici nei sistemi di erogazione dei precursori.

Un PCP ben progettato garantisce:

Regolazione della pressione a doppio stadio
Pressione di uscita stabile
Monitoraggio della pressione
Valvole di sicurezza
Isolamento manuale
Spegnimento automatico
Comunicazione digitale
I sistemi avanzati di controllo della pressione si integrano direttamente con le piattaforme di automazione industriale per la diagnostica remota e la manutenzione predittiva.

Migliore pratica 5: Prevenire i tratti morti e l’accumulo di particelle
Una disposizione inadeguata delle tubazioni crea spesso zone di ristagno.

I tratti morti possono causare:

Accumulo di sostanze chimiche
Formazione di particelle
Ritenzione di umidità
Risposta lenta allo spurgo
Una buona progettazione delle tubazioni prevede:

Tubi di lunghezza ridotta
Percorsi di flusso regolari
Numero minimo di curve
Numero ridotto di raccordi
Pendenze continue verso il basso, ove opportuno
L’analisi della fluidodinamica computazionale (CFD) viene sempre più utilizzata durante la progettazione dei sistemi per ottimizzare il flusso dei gas.

Best Practice 6: Implementare il rilevamento continuo delle perdite
Molti gas CVD sono pericolosi.

Tra questi figurano:

Silano
Arsina
Fosfina
Diborano
Idrogeno
I sistemi di rilevamento delle perdite dovrebbero monitorare continuamente:

Armadi per gas
Collettori di valvole
Strumenti di processo
Sistemi di scarico
Le tecnologie di rilevamento includono:

Sensori a infrarossi
Sensori elettrochimici
Sensori a semiconduttore
Rilevatori a fotoionizzazione
Gli allarmi di perdita dovrebbero attivare automaticamente:

Valvole di chiusura di emergenza
Allarmi dell’impianto
Sistemi di ventilazione
Interblocchi di processo
Migliore pratica 7: Mantenere un controllo costante della temperatura
Alcune sostanze chimiche precursori richiedono il riscaldamento dal cilindro al reattore.

I componenti di riscaldamento includono:

Regolatori di pressione riscaldati
Valvole riscaldate
Linee di trasferimento riscaldate
Vaporizzatori riscaldati
Una temperatura uniforme riduce al minimo:

Condensa
Accumulo di liquido
Fluttuazioni di pressione
Instabilità di flusso
Il controllo della temperatura deve rimanere entro tolleranze ristrette lungo l’intero percorso di erogazione.

Migliore pratica 8: Manutenzione preventiva regolare
La manutenzione preventiva prolunga notevolmente la durata delle apparecchiature, riducendo al minimo i tempi di inattività imprevisti.

Le voci di ispezione raccomandate includono:

Settimanale
Ispezione delle perdite
Verifica della pressione
Test degli allarmi
Mensile
Test di funzionamento delle valvole
Calibrazione dei sensori
Verifica della portata
Trimestrale
Ispezione dei filtri
Convalida dello spurgo
Diagnostica del controller
Annualmente
Sostituzione del regolatore (se necessario)
Taratura dell’MFC
Certificazione delle perdite del sistema
Audit completo sulla sicurezza
Le procedure di manutenzione documentate migliorano la conformità ai sistemi di gestione della qualità.

Best Practice 9: Utilizzo dell’automazione intelligente
Le tecnologie dell’Industria 4.0 stanno trasformando l’erogazione dei gas per i semiconduttori.

I sistemi moderni presentano:

Controllo PLC
Interfaccia uomo-macchina (HMI)
Comunicazione Ethernet/IP
Connettività OPC UA
Integrazione SCADA
Diagnostica remota
Manutenzione predittiva
Registrazione dei dati
Il monitoraggio in tempo reale consente agli ingegneri di identificare anomalie prima che queste influenzino la produzione.

Si stanno inoltre introducendo algoritmi di intelligenza artificiale per ottimizzare il consumo di gas e rilevare i primi segni di degrado dei componenti.

Best Practice 10: Garantire la conformità agli standard internazionali di sicurezza
I sistemi di erogazione dei gas CVD devono essere conformi agli standard riconosciuti a livello internazionale per ridurre i rischi operativi e soddisfare i requisiti di produzione globali.

Tra gli standard più diffusi figurano:

SEMI S2 – Linee guida in materia di ambiente, salute e sicurezza per le apparecchiature di produzione di semiconduttori
SEMI F20 – Specifiche per le apparecchiature di erogazione del gas
NFPA 318 – Norma per la protezione degli impianti di produzione di semiconduttori
ISO 14644 – Camere bianche e ambienti controllati associati
IEC 61508 – Sicurezza funzionale dei sistemi elettrici ed elettronici
Certificazioni CE, UL e altre certificazioni regionali applicabili
La conformità non solo migliora la sicurezza, ma semplifica anche la qualificazione delle apparecchiature e l’accettazione da parte dei clienti.

Tendenze emergenti nell’erogazione dei gas CVD
Man mano che le tecnologie dei semiconduttori avanzano verso nodi di processo più piccoli e architetture dei dispositivi più complesse, i sistemi di erogazione dei gas si stanno evolvendo per soddisfare requisiti sempre più esigenti.

Le tendenze chiave includono:

Sistemi di commutazione dei gas completamente automatizzati per eliminare l’intervento manuale e ridurre al minimo i tempi di inattività.
Sensori intelligenti in grado di monitorare in tempo reale pressione, portata, temperatura e purezza del gas.
Tecnologia del «gemello digitale» per simulare le prestazioni del sistema, ottimizzare i programmi di manutenzione e ridurre i rischi operativi.
Manutenzione predittiva basata sull’intelligenza artificiale che identifica l’usura dei componenti prima che si verifichino guasti.
Piattaforme modulari di erogazione dei gas che consentono una rapida espansione e una manutenzione semplificata.
Materiali avanzati resistenti alla corrosione per la gestione di gas precursori altamente reattivi e corrosivi.
Maggiore sicurezza informatica per i sistemi di erogazione dei gas collegati in rete e integrati in ambienti di produzione intelligenti.
Queste innovazioni migliorano la stabilità dei processi, riducono i costi operativi e supportano la transizione verso impianti di produzione di semiconduttori completamente automatizzati.

Scegliere il partner giusto per l’erogazione dei gas precursori CVD
Scegliere un fornitore di apparecchiature esperto è importante quanto scegliere la tecnologia di processo giusta. Un fornitore affidabile dovrebbe offrire:

Competenze comprovate nei sistemi di erogazione di gas per semiconduttori.
Progettazione personalizzata su misura per specifici processi CVD e composizioni chimiche dei precursori.
Produzione ad altissima purezza con saldatura orbitale e tubazioni elettrolucidate.
Pannelli di controllo della pressione integrati, armadi per gas, collettori di valvole e soluzioni di automazione.
Test completi di accettazione in fabbrica (FAT) e in loco (SAT).
Assistenza tecnica globale, disponibilità di pezzi di ricambio e formazione degli operatori.
Conformità agli standard internazionali di sicurezza e qualità.
La collaborazione con un produttore competente contribuisce a garantire l’affidabilità a lungo termine del sistema, una maggiore uniformità dei processi e un costo totale di proprietà inferiore.

Conclusione
L’erogazione dei precursori gassosi per il processo CVD va ben oltre un semplice sistema di trasporto del gas: si tratta di un’infrastruttura progettata con precisione che influenza direttamente la qualità della deposizione, l’efficienza produttiva, l’affidabilità delle apparecchiature e la sicurezza sul posto di lavoro. Dalla selezione di componenti ad altissima purezza e dal controllo accurato della pressione all’automazione intelligente e alla manutenzione preventiva, ogni aspetto del sistema di erogazione contribuisce a garantire prestazioni costanti nella produzione di semiconduttori.

Seguendo le migliori pratiche, quali l’utilizzo di materiali ad alta purezza, l’implementazione di sequenze di spurgo automatizzate, il mantenimento di un controllo stabile della temperatura, il monitoraggio continuo delle perdite e il rispetto degli standard internazionali di sicurezza, i produttori possono ridurre significativamente i rischi operativi, migliorando al contempo la ripetibilità del processo e la resa dei wafer.

Man mano che la produzione di semiconduttori continua ad evolversi verso una produzione più intelligente, più pulita e più automatizzata, i sistemi avanzati di erogazione dei precursori gassosi per CVD rimarranno un fondamento fondamentale per ottenere una fabbricazione sicura, efficiente e ad alte prestazioni per i dispositivi elettronici di prossima generazione.

Per ulteriori informazioni sull’erogazione dei precursori gassosi CVD: best practice per un funzionamento sicuro ed efficiente, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
