Introduzione
Con la continua evoluzione dei settori della produzione di semiconduttori, della produzione farmaceutica, delle biotecnologie, dei laboratori analitici e della ricerca sui materiali avanzati, la domanda di gas di processo ultra-puri ha raggiunto livelli senza precedenti. Ogni componente all’interno di un sistema di erogazione di gas speciali svolge un ruolo fondamentale nel mantenimento della purezza del gas, della stabilità del processo e della sicurezza operativa. Tra questi componenti, il regolatore di gas ad altissima purezza (UHP) è uno dei dispositivi più importanti, responsabile del controllo della pressione del gas preservandone al contempo l’integrità.

A differenza dei regolatori industriali convenzionali, i regolatori di gas UHP sono progettati specificamente per prevenire la contaminazione, ridurre al minimo la generazione di particelle, eliminare il volume morto e garantire un controllo costante della pressione in condizioni operative impegnative. Che si tratti di gas inerti, gas corrosivi, gas tossici, gas infiammabili o gas di calibrazione ad alta purezza, il regolatore influenza direttamente la resa produttiva, la qualità del prodotto e l’affidabilità delle apparecchiature.

Questo articolo approfondisce i principi di progettazione, i meccanismi di funzionamento, i materiali, le applicazioni, i criteri di selezione e le pratiche di manutenzione dei regolatori di gas ad altissima purezza utilizzati nei sistemi di erogazione di gas speciali.

I 10 migliori regolatori di pressione per gas ad altissima purezza in India
I 10 migliori regolatori di pressione per gas ad altissima purezza in India
Che cos’è un regolatore di pressione per gas ad altissima purezza?
Un regolatore di pressione per gas ad altissima purezza è un dispositivo di controllo della pressione di precisione progettato per sistemi di distribuzione del gas in cui anche tracce minime di contaminanti possono influire negativamente sui processi di produzione.

Il regolatore riduce la pressione elevata del gas proveniente da bombole, rimorchi cisterna o forniture di gas sfuso a una pressione a valle controllata, mantenendo al contempo un’eccezionale purezza del gas. A differenza dei regolatori di pressione standard, i regolatori UHP sono prodotti secondo rigorosi standard di pulizia per eliminare contaminanti quali:

Umidità
Ossigeno
Idrocarburi
Ioni metallici
Particelle
Residui organici
Questi regolatori sono comunemente integrati in:

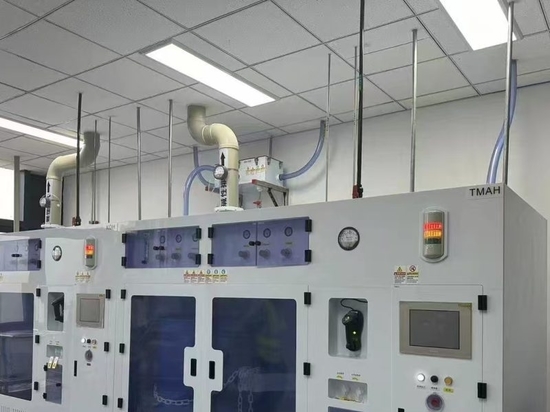

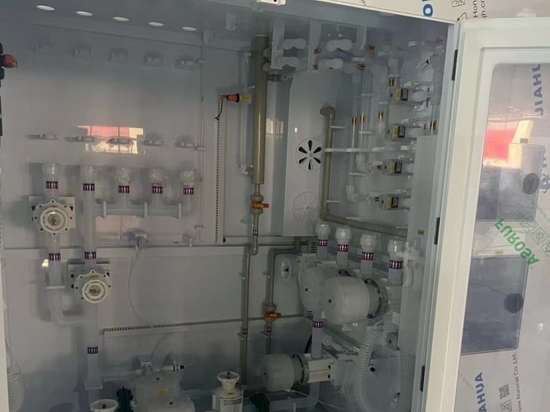

Armadi per gas per semiconduttori
Pannelli di erogazione di gas speciali
Sistemi di gas per laboratori
Sistemi di distribuzione di gas farmaceutici
Sistemi di erogazione di sostanze chimiche
Strumenti analitici ad alta purezza
Laboratori di ricerca
L’obiettivo principale è garantire che i gas raggiungano le apparecchiature di processo senza introdurre impurità che potrebbero compromettere la qualità del prodotto.

Perché la purezza dei gas è importante
I moderni processi di fabbricazione dei semiconduttori operano su geometrie su scala nanometrica, dove una contaminazione microscopica può causare wafer difettosi, rendimenti ridotti e costose perdite di produzione.

Allo stesso modo, la produzione farmaceutica richiede ambienti altamente controllati, dove le impurità possono influire sulle formulazioni dei farmaci e sulla conformità normativa.

I gas contaminati possono causare:

Difetti dei wafer
Ossidazione di materiali sensibili
Incoerenze nelle reazioni chimiche
Riduzione della durata delle apparecchiature
Errori nelle misurazioni analitiche
Contaminazione del prodotto
Aumento dei costi di manutenzione
Un regolatore per gas ad altissima purezza progettato correttamente riduce al minimo questi rischi mantenendo un percorso di flusso del gas non contaminato.

Come funziona un regolatore per gas ad altissima purezza
Un regolatore di gas funziona bilanciando la pressione del gas in ingresso contro una forza elastica regolabile che agisce su un diaframma.

La sequenza operativa di base prevede:

Il gas ad alta pressione entra nel regolatore.
La sede della valvola controlla il flusso di gas nella camera a bassa pressione.
Il diaframma rileva la pressione di uscita.
La forza della molla regola l’apertura della valvola.
La pressione a valle rimane stabile nonostante le fluttuazioni della pressione in ingresso.
I regolatori UHP di fascia alta presentano:

Basso volume interno
Percorsi del gas regolari
Sedi delle valvole di precisione
Diaframmi sensibili
Controllo stabile della pressione
Elevata precisione di flusso
Queste caratteristiche garantiscono una regolazione costante della pressione durante l’intero ciclo di scarico della bombola di gas.

Caratteristiche principali dei regolatori per gas ad altissima purezza
Superfici a contatto con il gas elettrolucidate
Le superfici interne a contatto con il gas sono elettrolucidate per ridurre al minimo la rugosità superficiale microscopica.

I vantaggi includono:

Ridotta generazione di particelle
Minore adsorbimento di umidità
Pulizia più agevole
Maggiore resistenza alla corrosione
Maggiore purezza del gas
Le finiture superficiali raggiungono spesso:

Ra ≤ 10 μin (0,25 μm)

o addirittura

Ra ≤ 5 μin (0,13 μm)

per applicazioni di grado semiconduttore.

Struttura in acciaio inossidabile
La maggior parte dei regolatori UHP è realizzata in:

Acciaio inossidabile 316L
316L VAR
Acciaio inossidabile 316L VIM-VAR
Questi materiali garantiscono:

Eccellente resistenza alla corrosione
Elevata resistenza meccanica
Basso degassamento
Lunga durata
Compatibilità con gas speciali aggressivi
Per i gas altamente corrosivi, possono essere utilizzate anche leghe specializzate.

Design con diaframma metallico
A differenza dei diaframmi in elastomero presenti nei regolatori standard, i modelli UHP utilizzano comunemente diaframmi metallici.

I vantaggi includono:

Permeazione pari a zero
Contaminazione ridotta
Eccellente tenuta alle perdite
Maggiore durata del ciclo
Migliore sensibilità alla pressione
I diaframmi metallici sono particolarmente adatti per gas tossici, corrosivi e ad elevata purezza.

Basso volume morto
Il volume morto si riferisce alle cavità interne in cui il gas può ristagnare.

I design a basso volume morto garantiscono:

Spurgo del gas più rapido
Contaminazione incrociata ridotta
Maggiore uniformità del processo
Minore consumo di gas
Ciò è particolarmente importante quando si passa da un gas speciale all’altro.

Elevata tenuta contro le perdite
I regolatori ad altissima purezza raggiungono tipicamente tassi di perdita inferiori a:

Perdita interna: chiusura a tenuta di bolla
Perdita esterna: 1 × 10⁻⁹ atm·cc/sec di elio o migliore
Il test di tenuta all’elio garantisce l’idoneità per applicazioni nel settore dei semiconduttori e in laboratorio.

Tipi di regolatori di gas UHP
Regolatori monostadio
I regolatori monostadio riducono la pressione in un unico passaggio.

Vantaggi:

Compatti
Convenienti
Facili da installare
Adatti per:

Sistemi di gas da laboratorio
Strumenti analitici
Applicazioni di ricerca
Regolatori a doppio stadio
I regolatori a doppio stadio garantiscono una stabilità di pressione superiore riducendo la pressione in due fasi.

I vantaggi includono:

Pressione di uscita stabile
Ridotto effetto della pressione di alimentazione
Maggiore precisione di processo
Migliore controllo durante l’esaurimento della bombola
Ampiamente utilizzati nella produzione di semiconduttori e nel settore farmaceutico.

Regolatori di linea
Installati a valle nei sistemi di distribuzione, i regolatori di linea mantengono una pressione costante in prossimità del punto di utilizzo.

Le applicazioni includono:

Strumenti di processo
Pannelli per gas
Apparecchiature di produzione
Strumenti analitici
Gas speciali compatibili con i regolatori UHP
I regolatori ad altissima purezza sono in grado di gestire numerosi gas speciali, tra cui:

Gas inerti:

Azoto
Argon
Elio
Neon
Criptone
Gas reattivi:

Idrogeno
Ossigeno
Ammoniaca
Cloro
Cloruro di idrogeno
Gas di processo per semiconduttori:

Silano
Fosfina
Diborano
Arsina
Trifluoruro di azoto
Esafluoruro di tungsteno
Gas di calibrazione

Gas per laser

Gas vettori

Miscele di gas speciali

Prima dell’installazione è sempre necessario verificare la compatibilità dei materiali.

Applicazioni in diversi settori industriali
Produzione di semiconduttori
Gli stabilimenti di produzione di semiconduttori richiedono un’erogazione di gas estremamente pulita per:

CVD
PVD
ALD
Incisione
Impianto ionico
Pulizia dei wafer
I regolatori UHP garantiscono una pressione del gas stabile, mantenendo al contempo un funzionamento privo di contaminazioni.

Industria farmaceutica
I gas ad alta purezza supportano:

Produzione sterile
Fermentazione
Confezionamento
Test di laboratorio
Controllo di processo
Una regolazione affidabile della pressione contribuisce a mantenere la conformità alle norme GMP.

Biotecnologia
I regolatori di pressione per gas sono ampiamente utilizzati per:

Coltura cellulare
Bioreattori
Camere a atmosfera controllata
Ricerca di laboratorio
La stabilità del flusso di gas migliora la ripetibilità sperimentale.

Laboratori analitici
Le applicazioni includono:

Cromatografia a gas (GC)
ICP-MS
LC-MS
FTIR
Analisi ambientali
La stabilità della pressione influisce direttamente sull’accuratezza analitica.

Industria aerospaziale
I gas speciali supportano:

Prove sui materiali
Sviluppo dei motori
Produzione di compositi
Produzione di componenti spaziali
L’erogazione di gas ultra-puri migliora la precisione delle prove.

Scelta del regolatore di gas ad altissima purezza più adatto
La scelta del regolatore corretto richiede la valutazione di diversi parametri tecnici.

Compatibilità con i gas
Gas diversi richiedono materiali diversi.

I gas corrosivi possono richiedere:

Hastelloy
Monel
Leghe di nichel
I gas inerti ad alta purezza utilizzano generalmente acciaio inossidabile 316L.

Intervallo di pressione
Considerare:

Pressione massima in ingresso
Pressione in uscita richiesta
Intervallo di regolazione della pressione
Un dimensionamento errato può ridurre l’accuratezza del controllo.

Capacità di flusso
Determinare i valori richiesti:

Portata massima
Portata di funzionamento continuo
Pico di richiesta
I regolatori sovradimensionati possono ridurre la sensibilità, mentre quelli sottodimensionati limitano l’erogazione del gas.

Standard di collegamento
I collegamenti comuni per le bombole includono:

CGA
DIN
BS
JIS
VCR
Guarnizione frontale
Raccordi a compressione
Raccordi corretti garantiscono un’installazione priva di perdite.

Requisiti di purezza
Le applicazioni possono richiedere:

Grado semiconduttore
Grado analitico
Grado farmaceutico
Grado di ricerca
Requisiti di purezza più elevati richiedono generalmente processi di produzione più rigorosi.

Importanza della pulizia delle superfici
I regolatori UHP sono sottoposti a rigorose procedure di pulizia.

Le fasi tipiche di produzione includono:

Lavorazione di precisione
Pulizia ad ultrasuoni
Sgrassaggio
Passivazione chimica
Elettrolucidatura
Risciacquo ad alta purezza
Asciugatura in camera bianca
Doppio imballaggio
L’imballaggio viene spesso eseguito all’interno di camere bianche di classe ISO per prevenire la contaminazione prima dell’installazione.

Migliori pratiche di installazione
Una corretta installazione prolunga la durata del regolatore e preserva la purezza dell’impianto.

Le pratiche raccomandate includono:

Verificare la compatibilità del gas.
Ispezionare i raccordi prima dell’installazione.
Utilizzare tubi puliti e privi di particelle.
Evitare la contaminazione durante l’assemblaggio.
Spurgare l’impianto prima della messa in funzione.
Eseguire prove di tenuta con elio.
Attenersi alle specifiche di coppia fornite dal produttore.
Per gli impianti di semiconduttori si raccomandano procedure di installazione in camera bianca.

Manutenzione preventiva
La manutenzione ordinaria contribuisce a mantenere le prestazioni nel tempo.

La manutenzione raccomandata comprende:

Ispezione visiva
Prove di tenuta
Taratura della pressione
Verifica del funzionamento delle valvole
Sostituzione dei componenti usurati
Pulizia periodica, ove applicabile
I regolatori danneggiati non devono mai essere riparati con parti di ricambio incompatibili.

Considerazioni sulla sicurezza
I gas speciali presentano spesso rischi significativi.

I rischi potenziali includono:

Esposizione a sostanze tossiche
Incendio
Esplosione
Corrosione
Rilascio ad alta pressione
Asfissia
Le raccomandazioni di sicurezza includono:

Adeguata ventilazione
Sistemi di rilevamento dei gas
Valvole di chiusura automatica
Sistemi di scarico di emergenza
Dispositivi di fissaggio delle bombole
Formazione degli operatori
Conformità alle normative di sicurezza locali
Quando si maneggiano gas tossici per semiconduttori, i regolatori sono spesso integrati in armadi automatizzati per gas dotati di funzioni di monitoraggio continuo e di chiusura di emergenza.

Tendenze emergenti nella regolazione dei gas UHP
Il futuro dell’erogazione di gas speciali si sta orientando verso una maggiore automazione, digitalizzazione e intelligenza di processo.

Le tendenze chiave includono:

Regolatori di pressione elettronici intelligenti
Monitoraggio remoto della pressione
Sistemi di erogazione del gas abilitati all’IIoT
Manutenzione predittiva
Sensori di pressione digitali
Sistemi di commutazione automatizzati
Rilevamento delle perdite potenziato
Standard di produzione con purezza più elevata
Queste innovazioni migliorano l’efficienza operativa riducendo al contempo i tempi di inattività e i costi di manutenzione.

Perché scegliere un produttore professionale di regolatori di gas UHP?
La scelta di un produttore esperto offre numerosi vantaggi:

Capacità produttive di livello semiconduttore
Lavorazione CNC di precisione
Assemblaggio in camera bianca
Prove di tenuta all’elio
Componenti in acciaio inossidabile elettrolucidato
Controllo di qualità completo
Certificazioni internazionali
Soluzioni OEM e ODM personalizzate
Assistenza tecnica globale
Un fornitore affidabile può inoltre personalizzare i regolatori in base a tipi di gas, intervalli di pressione, standard di connessione e configurazioni di sistema specifici, per soddisfare i requisiti delle singole applicazioni.

Produttore cinese di regolatori di gas ad altissima purezza

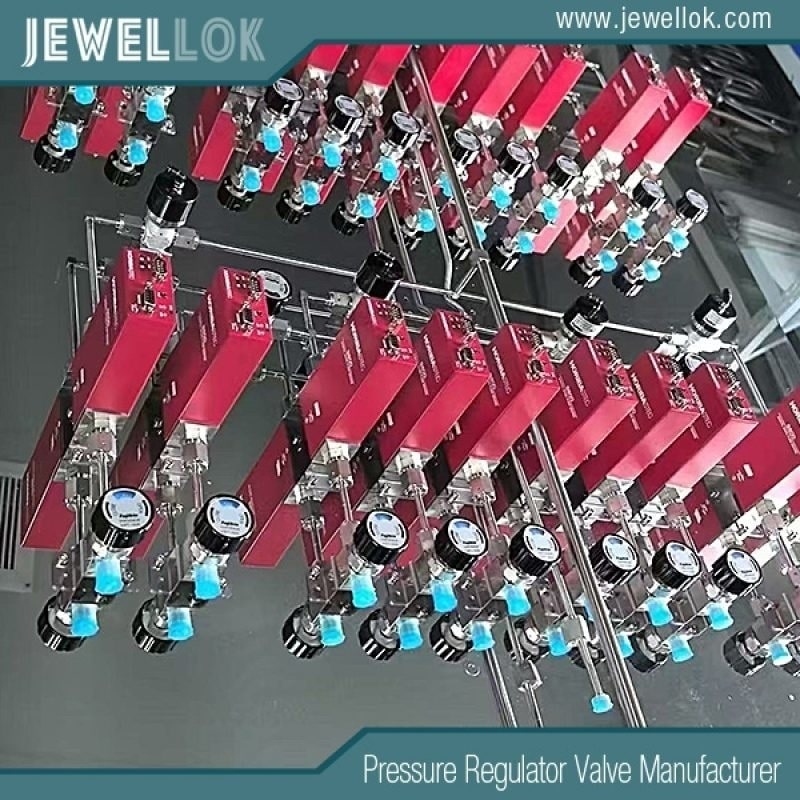

Produttore cinese di regolatori di gas ad altissima purezza
Conclusione
I regolatori di gas ad altissima purezza sono componenti indispensabili nei moderni sistemi di erogazione di gas speciali, garantendo un controllo preciso della pressione e preservando al contempo l’integrità dei gas ultra-puri. Dalla produzione di semiconduttori e farmaceutica alla ricerca biotecnologica e ai laboratori analitici avanzati, questi regolatori svolgono un ruolo fondamentale nel mantenimento della stabilità dei processi, della qualità dei prodotti e della sicurezza operativa.

Poiché i settori industriali continuano a richiedere standard di purezza sempre più elevati, materiali più avanzati e un’automazione più intelligente, l’importanza dei regolatori di gas UHP ad alte prestazioni non potrà che continuare a crescere. Scegliendo regolatori realizzati in acciaio inossidabile 316L elettrolucidato, dotati di tecnologia a membrana metallica, progettati con volume morto ridotto e sottoposti a rigorosi test di tenuta, le aziende possono migliorare significativamente l’affidabilità del sistema, ridurre i rischi di contaminazione e raggiungere l’eccellenza operativa a lungo termine.

Per le aziende alla ricerca di soluzioni affidabili per l’erogazione di gas speciali, investire in regolatori di gas ad altissima purezza di alta qualità è una decisione strategica che garantisce prestazioni costanti, conformità normativa e i più elevati standard nella gestione dei gas industriali.

Per ulteriori informazioni sui regolatori di gas ad altissima purezza per sistemi di erogazione di gas speciali, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product-category/chemical-delivery-system/.
