Regolatori di pressione per gas ad altissima purezza e portata elevata: controllo di precisione per applicazioni esigenti

{{{sourceTextContent.subTitle}}}

Regolatori di pressione per gas ad altissima purezza e portata elevata: controllo di precisione per applicazioni esigenti

{{{sourceTextContent.description}}}

Regolatori di pressione per gas ad altissima purezza e alta portata: controllo di precisione per applicazioni esigenti

Nei settori in cui precisione, purezza e prestazioni sono fondamentali, i regolatori di pressione per gas ad altissima purezza e alta portata svolgono un ruolo cruciale. Questi dispositivi specializzati sono progettati per gestire l’erogazione di gas ad alte portate, mantenendo al contempo livelli eccezionali di purezza. A differenza dei regolatori standard, sono progettati per gestire gas ultrapuri senza introdurre contaminanti, rendendoli indispensabili in settori quali la produzione di semiconduttori, la produzione farmaceutica e la strumentazione analitica. Questo articolo approfondisce gli aspetti tecnici di questi regolatori, esplorandone i principi di progettazione, i meccanismi operativi, le caratteristiche chiave, le applicazioni e le migliori pratiche per la scelta e la manutenzione.

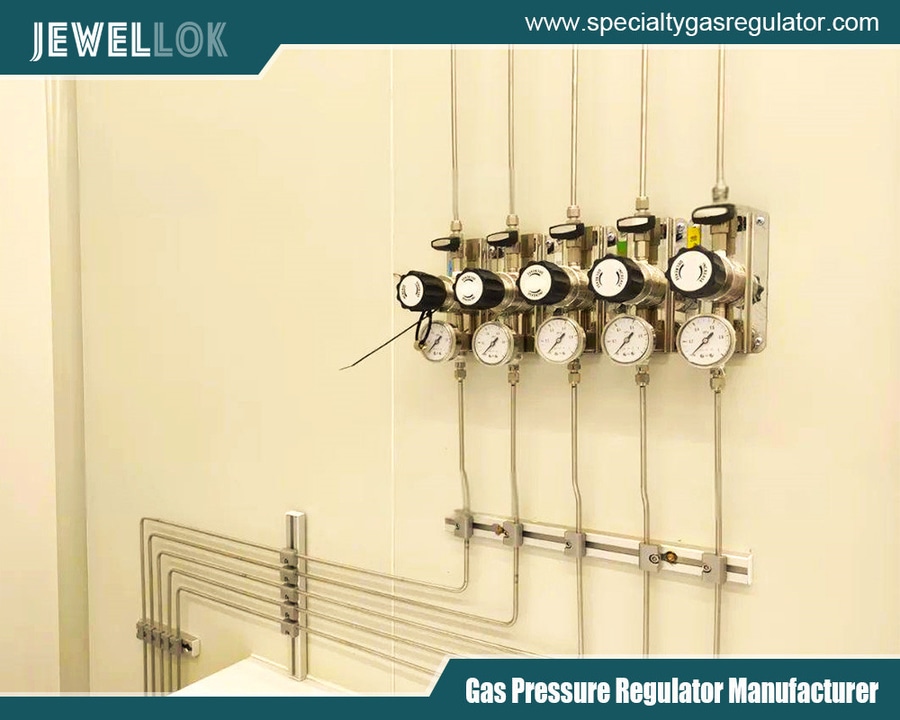

Regolatori di pressione per gas ad altissima purezza e alta portata
Regolatori di pressione per gas ad altissima purezza e alta portata
Comprendere i regolatori di pressione per gas

Fondamentalmente, i regolatori di pressione per gas sono dispositivi che riducono e stabilizzano la pressione di un gas proveniente da una fonte ad alta pressione, come una bombola o una conduttura, portandola a un livello inferiore e utilizzabile. Ciò avviene grazie a una combinazione di componenti meccanici, tra cui membrane, molle e valvole. Il funzionamento di base prevede un elemento sensibile che rileva la pressione a valle e regola di conseguenza l’apertura della valvola per mantenere una pressione di uscita prestabilita.

I regolatori ad alta portata sono ottimizzati per applicazioni che richiedono l’erogazione di grandi volumi di gas, spesso superiori a 100 piedi cubi standard al minuto (SCFM). Le varianti per gas di purezza ultra elevata (UHP) fanno un ulteriore passo avanti, garantendo che il gas rimanga incontaminato durante l’intero processo di regolazione. I livelli di purezza nei sistemi UHP sono tipicamente misurati in parti per miliardo (ppb) o addirittura in parti per trilione (ppt), il che richiede materiali e progettazioni che riducano al minimo il degassamento, la generazione di particelle e le reazioni chimiche.

Principi di progettazione e materiali

La progettazione dei regolatori di pressione per gas UHP ad alta portata è regolata da standard rigorosi, come quelli stabiliti da SEMI (Semiconductor Equipment and Materials International) e ASTM (American Society for Testing and Materials). I componenti chiave includono il corpo, il cappello, il diaframma, la sede e la valvola a otturatore.

La scelta dei materiali è fondamentale per mantenere la purezza. Tra i materiali più comuni figura l’acciaio inossidabile 316L, sottoposto a elettrolucidatura per ottenere una rugosità superficiale inferiore a 10 Ra (rugosità media) e ridurre così l’adesione delle particelle. Per i gas corrosivi, possono essere utilizzate leghe Hastelloy o Monel. I diaframmi sono spesso realizzati in PTFE (politetrafluoroetilene) o leghe metalliche come l’Elgiloy per impedire la permeazione e garantire una tenuta ermetica.

Per gestire portate elevate, questi regolatori incorporano orifizi di dimensioni maggiori e percorsi di flusso ottimizzati. Durante la progettazione vengono spesso impiegate simulazioni di fluidodinamica computazionale (CFD) per ridurre al minimo la turbolenza e le cadute di pressione, garantendo un flusso laminare ove possibile. La prova di tenuta con elio è standard per verificare l’integrità, con tassi di perdita fino a 1×10^-9 cc standard/sec.

Meccanismi di funzionamento

I regolatori UHP ad alta portata funzionano secondo principi monostadio o bistadio. I regolatori monostadio sono più semplici e adatti ad applicazioni con pressioni di ingresso stabili, fornendo una riduzione diretta della pressione. I modelli bistadio offrono una stabilità superiore effettuando la riduzione in due fasi, il che è ideale per scenari ad alta portata in cui le fluttuazioni della pressione di ingresso potrebbero influenzare la portata in uscita.

Un meccanismo tipico prevede un otturatore a pressione bilanciata che risponde alle variazioni rilevate dal diaframma. Quando la pressione a valle diminuisce a causa di un aumento della domanda, il diaframma si flette, aprendo la valvola per consentire un maggiore flusso di gas. Al contrario, l’aumento della pressione chiude la valvola. Per l’UHP, i modelli con diaframma vincolato impediscono la rotazione dello stelo, riducendo la generazione di particelle dovuta all’attrito.

La portata è quantificata dal valore Cv (coefficiente di flusso), con i modelli ad alta portata che vantano valori Cv superiori a 1,0. Gli intervalli di pressione possono variare dal vuoto a 6000 psig in ingresso, con pressioni in uscita controllate con precisione da 0 a 500 psig. La purezza viene preservata grazie a caratteristiche quali le porte di spurgo per l’evacuazione del sistema e l’assemblaggio assistito dal vuoto in camere bianche classificate secondo la norma ISO 5 o superiore.

Caratteristiche chiave e innovazioni

I moderni regolatori UHP ad alta portata incorporano diverse caratteristiche avanzate. Il controllo elettronico della pressione integra sensori e attuatori per regolazioni in tempo reale, consentendo l’integrazione con i sistemi SCADA (Supervisory Control and Data Acquisition). Ciò è particolarmente utile nei processi automatizzati in cui le portate devono adattarsi dinamicamente.

Un’altra innovazione è l’uso di filtri in metallo sinterizzato integrati nel corpo del regolatore per catturare particelle submicroniche. Alcuni modelli sono dotati di meccanismi di auto-scarico per sfiatare in sicurezza la pressione in eccesso senza contaminare l’ambiente. Per applicazioni ultra-pure, i regolatori possono includere funzionalità di bake-out per rimuovere l’umidità adsorbita o le sostanze volatili.

Le caratteristiche di sicurezza sono integrate, tra cui dischi di rottura per la protezione dalla sovrapressione e meccanismi di blocco per impedire regolazioni non autorizzate. La conformità a direttive come ATEX per le atmosfere esplosive garantisce l’idoneità all’uso in ambienti pericolosi.

Applicazioni nell’industria

I regolatori di pressione per gas UHP ad alta portata trovano ampio impiego in vari settori high-tech. Nella produzione di semiconduttori, controllano l’erogazione di gas di processo come azoto, argon e silano durante l’incisione e la deposizione dei wafer. Le elevate portate supportano strumenti di produzione su larga scala, mentre l’UHP garantisce chip privi di difetti evitando la contaminazione che potrebbe portare a perdite di resa.

Nel settore farmaceutico, questi regolatori gestiscono i gas per l’aerazione dei bioreattori e i sistemi di cromatografia. L’ultra-purezza è fondamentale per prevenire la contaminazione microbica o le impurità chimiche che potrebbero compromettere l’efficacia dei farmaci. I laboratori analitici si affidano a questi dispositivi per la gascromatografia-spettrometria di massa (GC-MS), dove un'erogazione costante ad alta portata di gas vettori come l’elio è essenziale per ottenere risultati accurati.

Altre applicazioni includono i test aerospaziali, dove gestiscono ossigeno o idrogeno ad alta pressione per simulazioni di propulsione, e la lavorazione alimentare per il confezionamento in atmosfera modificata con CO₂ o azoto. Nel settore delle energie rinnovabili, supportano i test sulle celle a combustibile a idrogeno, che richiedono sia un flusso elevato per la produzione di potenza sia l’UHP per mantenere l’integrità del catalizzatore.

Vantaggi e sfide

I principali vantaggi dei regolatori UHP ad alta portata includono una maggiore efficienza di processo, tempi di inattività ridotti e una migliore qualità del prodotto. Erogando in modo affidabile grandi volumi di gas puro, riducono al minimo gli sprechi e ottimizzano l’utilizzo delle risorse. La loro struttura robusta garantisce una lunga durata, che spesso supera i 10 anni con una corretta manutenzione.

Tuttavia, esistono alcune sfide. I costi iniziali elevati, dovuti ai materiali di alta qualità e ai processi di produzione, possono rappresentare un ostacolo. La compatibilità con gas specifici richiede un’attenta selezione per evitare reazioni — ad esempio, evitando l’uso dell’ottone con l’ammoniaca. L’installazione in ambienti puliti richiede una formazione specializzata per prevenire contaminazioni involontarie.

Regolatori di pressione per gas ad altissima purezza ad alta portata
Regolatori di pressione per gas ad altissima purezza ad alta portata
Migliori pratiche di selezione e manutenzione

La scelta del regolatore corretto comporta la valutazione di parametri quali il tipo di gas, la portata, i requisiti di pressione e le esigenze di purezza. Strumenti quali le curve di portata e le tabelle di compatibilità fornite dai produttori facilitano questo processo. È consigliabile optare per un modello leggermente sovradimensionato in vista di una futura scalabilità, evitando tuttavia un sovradimensionamento eccessivo per prevenire instabilità.

La manutenzione è fondamentale per garantire la longevità. Sono essenziali ispezioni regolari per individuare perdite, usura del diaframma e accumulo di particelle. La pulizia deve essere effettuata utilizzando solventi ultrapuri in ambienti controllati. La taratura rispetto a standard tracciabili garantisce l’accuratezza; in genere va effettuata annualmente o dopo 5.000 cicli.

In sintesi, i regolatori di pressione per gas ad altissima purezza e ad alta portata rappresentano il vertice della tecnologia di controllo dei gas, coniugando prestazioni elevate con una purezza senza compromessi. Man mano che le industrie superano i limiti nella produzione di precisione e nella ricerca, questi dispositivi continueranno ad evolversi, incorporando funzionalità intelligenti e materiali sostenibili per soddisfare le esigenze emergenti.

Per ulteriori informazioni sui regolatori di pressione per gas ad altissima purezza e ad alta portata, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-gas-regulators/.
