Che cos’è la scatola del collettore valvole VMB?

{{{sourceTextContent.subTitle}}}

Che cos’è la scatola del collettore valvole VMB?

{{{sourceTextContent.description}}}

Che cos’è il VMB (Valve Manifold Box)

Introduzione

Nel campo dei sistemi industriali di distribuzione di gas e fluidi, il Valve Manifold Box (VMB) rappresenta un componente fondamentale progettato per migliorare la sicurezza, l’efficienza e l’affidabilità. Un VMB è essenzialmente un sistema chiuso che preleva una singola fonte di gas o liquido e la distribuisce a più punti di utilizzo, quali utensili o processi in ambienti di produzione. Tale distribuzione avviene integrando funzioni di sfiato, spurgo e monitoraggio per garantire un funzionamento sicuro, in particolare quando si maneggiano sostanze pericolose, tossiche o ad alta purezza. I VMB sono comunemente utilizzati in settori in cui il controllo preciso del flusso di gas è fondamentale, al fine di prevenire contaminazioni, perdite o interruzioni che potrebbero causare costosi tempi di inattività o rischi per la sicurezza.

La funzione principale di un VMB è quella di suddividere una fornitura di gas sfuso — sia esso pericoloso o non pericoloso — in più prese senza compromettere l’integrità del sistema. Ad esempio, negli impianti di produzione di semiconduttori, dove i gas ad altissima purezza sono essenziali per processi quali l’incisione e la deposizione, i VMB garantiscono che gas come l’azoto, l’argon o sostanze chimiche speciali vengano erogati in modo costante e sicuro. Queste scatole sono spesso progettate con un design modulare, consentendo configurazioni che vanno da 4 a 8 o più “stick” — singole linee del gas dotate di valvole e regolatori. Questa modularità rende i VMB adattabili a varie scale operative, dai piccoli laboratori di ricerca agli impianti industriali su larga scala.

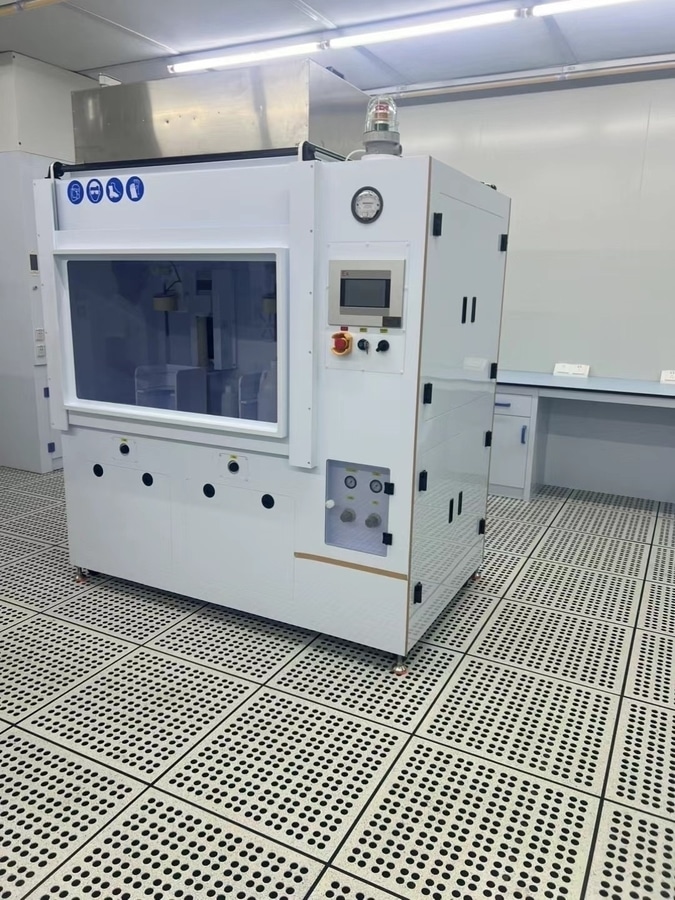

Sistemi di collettori di commutazione per gas speciali
Sistemi di collettori di commutazione per gas speciali
I VMB si differenziano dai più semplici collettori o pannelli di valvole (VMP) in quanto sono scatole completamente chiuse, che offrono un ulteriore livello di protezione grazie a caratteristiche quali porte a chiusura automatica, sprinkler antincendio e prese d’aria di scarico. Possono essere manuali, semiautomatici o completamente automatici; questi ultimi incorporano controllori logici programmabili (PLC) per il monitoraggio in tempo reale e l’arresto automatico in caso di anomalie quali flusso eccessivo o picchi di pressione. L’involucro è tipicamente realizzato con materiali robusti come l’acciaio saldato, con finestre in vetro di sicurezza per l’ispezione visiva, garantendo la conformità agli standard di settore come quelli della SEMI (Semiconductor Equipment and Materials International) o alle certificazioni UL.

L’importanza dei VMB nella produzione moderna non può essere sottovalutata. Mentre le industrie puntano a una maggiore efficienza e a normative di sicurezza più rigorose, questi sistemi riducono la necessità di molteplici linee del gas indipendenti, minimizzando i costi di installazione, il fabbisogno di spazio e i potenziali punti di guasto. Secondo le analisi di mercato, il mercato globale dei VMB è destinato a crescere in modo significativo, trainato dall’espansione nei settori dei semiconduttori, dei prodotti biofarmaceutici e delle energie rinnovabili. Questa crescita riflette il ruolo dei VMB nel consentire una distribuzione del gas scalabile e sicura in un’era caratterizzata da processi industriali sempre più complessi.

In sostanza, un VMB è più di un semplice hub di distribuzione; è un dispositivo di protezione che integra controllo, monitoraggio e sicurezza in un’unica unità compatta. Comprendere i suoi componenti, il funzionamento e le applicazioni rivela perché sia diventato indispensabile in ambienti ad alto rischio.

Storia ed evoluzione dei VMB

Lo sviluppo dei Valve Manifold Box risale alle esigenze in continua evoluzione delle industrie che dipendono da una gestione precisa dei gas, in particolare nei settori dei semiconduttori e dell’elettronica. Sebbene le origini esatte non siano ben documentate nei registri pubblici, il concetto di sistemi a collettore per la distribuzione dei fluidi affonda le sue radici nell’ingegneria industriale dei primi anni del XX secolo, quando semplici gruppi di valvole venivano utilizzati nelle raffinerie di petrolio e negli impianti chimici per gestire i flussi. Tuttavia, il VMB specializzato come lo conosciamo oggi è emerso tra la fine degli anni ’90 e l’inizio degli anni 2000, in coincidenza con il boom della microelettronica e la domanda di sistemi di erogazione di gas ad altissima purezza (UHP).

Uno dei primi annunci degni di nota è arrivato nel 2003 da Air Products, che ha introdotto una nuova Valve Manifold Box per liquidi con un design comune del collettore di spurgo e sfiato, finalizzato al risparmio sui costi pur mantenendo piena funzionalità e sicurezza. Questa innovazione è stata pensata su misura per la produzione di semiconduttori, dove i processi richiedono ambienti privi di contaminazione. In precedenza, la distribuzione del gas si basava spesso su configurazioni decentralizzate, che comportavano inefficienze e rischi maggiori. L’introduzione dei VMB ha risolto questi problemi centralizzando il controllo e incorporando caratteristiche di sicurezza come lo spurgo automatizzato.

Verso la metà degli anni 2000, aziende come Linde e Applied Energy Systems hanno iniziato a offrire VMB avanzati, dotati di caratteristiche quali controlli semiautomatici e monitoraggio integrato. Ad esempio, nel 2011, SEMI-GAS Systems ha aggiornato i propri modelli di VMB semiautomatici per ridurre i costi, l’ingombro e il fabbisogno di utenze, riflettendo una transizione verso sistemi più compatti ed efficienti. Questa evoluzione è stata guidata dalla crescita dell’industria dei semiconduttori, dove i fab (impianti di fabbricazione) si sono espansi rapidamente, rendendo necessaria una distribuzione del gas scalabile senza aumenti proporzionali delle infrastrutture.

Gli anni 2010 hanno visto ulteriori progressi, tra cui modelli ad alta portata in grado di gestire fino a 600 litri standard al minuto (slpm), come evidenziato nel 2015 da SEMI-GAS per i propri VMB a 8 linee completamente automatici. L’integrazione con i PLC e i sistemi di arresto di emergenza è diventata uno standard, influenzata da normative più severe da parte di organismi come l’OSHA e l’EPA. Il mercato si è espanso oltre il settore dei semiconduttori per includere i settori biofarmaceutico, solare e aerospaziale, con un’adozione globale in regioni come l’Asia, dove la produzione di schermi LCD e pannelli solari ha registrato un’impennata.

Oggi, i VMB continuano ad evolversi grazie a tecnologie intelligenti, come il monitoraggio basato sull’IoT per la manutenzione predittiva. Le previsioni di mercato indicano una crescita costante, con un valore che passerà da 1,2 miliardi di dollari nel 2024 a 2,1 miliardi di dollari entro il 2033, con un CAGR del 7,5%. Questo andamento sottolinea la trasformazione del VMB da strumento di nicchia a pilastro fondamentale della moderna gestione dei gas industriali.

Componenti di un VMB

Un Valve Manifold Box è composto da diversi componenti interconnessi che operano in sinergia per garantire una distribuzione sicura ed efficiente del gas. Il suo elemento centrale è l’involucro, solitamente realizzato in acciaio saldato di calibro 11 per garantire una maggiore durata, dotato di uno sportello a chiusura e bloccaggio automatici, di una finestra in vetro di sicurezza dello spessore di 1/4 di pollice per l’ispezione e di sprinkler antincendio approvati UL per la mitigazione dei rischi. L’involucro può inoltre includere prese di sfiato collegate agli impianti dell’edificio, in particolare per i gas tossici, e punti di fissaggio per l’installazione a parete o su rack.

Gli elementi funzionali principali sono gli “stick” — linee modulari di gas, spesso configurate in gruppi da 4, 6, 8 o fino a 12 stick per ogni VMB. Ogni stick comprende una serie di valvole: valvole manuali per il controllo di base, valvole pneumatiche (azionate ad aria) per il funzionamento automatizzato e valvole di intercettazione di emergenza che si attivano in caso di allarme. Tra una valvola e l’altra, le porte di spurgo consentono lo sfiato e il lavaggio dell’impianto con gas inerti come l’azoto per rimuovere contaminanti o residui pericolosi.

I regolatori di pressione sono fondamentali, in quanto riducono il gas in entrata ad alta pressione a livelli adeguati per i processi a valle, mantenendo al contempo una portata costante. Manometri e trasduttori monitorano la pressione e la portata in tempo reale, spesso integrati con misuratori di portata massica o controllori per una misurazione precisa. Nei modelli avanzati, un controllore basato su PLC, come il sistema di arresto di emergenza GigaGuard™, supervisiona le operazioni, con ingressi programmabili per sensori che rilevano alta pressione, flusso eccessivo o perdite.

Ulteriori componenti di sicurezza includono spie LED di stato, allarmi acustici, pulsanti di interruzione e sensori opzionali quali rilevatori di porte/finestre, rilevatori di gas tossici, sensori antincendio UV/IR e riscaldatori a pannello per gas a bassa pressione di vapore. Per applicazioni ad alto rischio è possibile aggiungere dispositivi antincendio e rilevatori di gas. I materiali vengono selezionati in base alla compatibilità, spesso acciaio inossidabile o polipropilene per sostanze corrosive, garantendo l’assenza di contaminazione in ambienti UHP.

Nei VMB per la gestione dei liquidi, sono inclusi componenti quali filtri a Y e regolatori di pressione per filtrare le impurità e stabilizzare la portata. Tutti i gruppi sono tipicamente realizzati in camere bianche secondo gli standard di Classe 100, con rigorosi test di tenuta e funzionalità. Questa serie completa di componenti rende i VMB versatili e affidabili per impieghi industriali esigenti.

Come funziona un VMB

Il funzionamento di un Valve Manifold Box ruota attorno alla distribuzione controllata, al monitoraggio e ai protocolli di sicurezza. Il gas entra nel VMB da una fonte di stoccaggio, come una bombola o un serbatoio, attraverso un ingresso collegato al collettore. All’interno, il gas viene convogliato verso più rami, ciascuno dei quali funge da canale indipendente.

I regolatori di pressione presenti su ciascun ramo riducono la pressione di alimentazione — spesso elevata — al range operativo richiesto per gli strumenti o i processi. Le valvole controllano il flusso: quelle manuali consentono l’intervento dell’operatore, mentre quelle pneumatiche rispondono ai segnali provenienti dal PLC per l’apertura e la chiusura automatizzate. Quando una specifica uscita necessita di gas, la valvola corrispondente si apre, dirigendo il flusso e isolando le altre per prevenire la contaminazione incrociata.

Lo spurgo e lo sfiato sono fondamentali per la manutenzione. Per effettuare la manutenzione di un componente senza arrestare l’intero sistema, gli operatori utilizzano le porte di spurgo per lavare la linea con gas inerte, sfiato i residui attraverso i collettori di scarico. Ciò garantisce un isolamento sicuro, riducendo al minimo i tempi di inattività. I sensori monitorano i parametri; se si verificano anomalie, il PLC attiva gli arresti, chiudendo le valvole e attivando gli allarmi.

Nei modelli semiautomatici, l’intervento umano è minimo: gli operatori impostano i parametri tramite il controller, che gestisce le operazioni di routine. I VMB completamente automatici utilizzano algoritmi avanzati per la regolazione continua, supportando portate elevate fino a 600 slpm. Nel complesso, il flusso di lavoro dei VMB pone l’accento sulla sicurezza, l’efficienza e l’affidabilità nella gestione dei gas.

Applicazioni dei VMB

I Valve Manifold Box trovano ampio impiego in tutti i settori industriali che richiedono una distribuzione precisa di fluidi o gas. Nel settore dei semiconduttori, i VMB distribuiscono gas speciali come il silano o l’ammoniaca agli strumenti di fabbricazione, garantendo l’erogazione di gas ultra-puri (UHP) per la produzione di chip. Sono fondamentali nella produzione di schermi LCD e pannelli solari, dove gestiscono gas corrosivi nelle camere bianche.

Nel settore biofarmaceutico e sanitario, i VMB gestiscono gas medicali come l’ossigeno o l’azoto per la produzione e lo stoccaggio di farmaci, grazie a involucri che impediscono la contaminazione. Le applicazioni aerospaziali prevedono la distribuzione di carburanti o fluidi idraulici negli impianti di collaudo.

L’industria chimica utilizza i VMB per i liquidi pericolosi, garantendo la sicurezza nella distribuzione ai reattori. I laboratori di ricerca universitari li impiegano per configurazioni sperimentali con gas rari. Anche il trattamento delle acque e la produzione di LED traggono vantaggio dalla loro efficienza nel controllo dei fluidi.

La versatilità dei VMB si estende ad applicazioni personalizzate, come la gestione di solventi o sostanze corrosive in involucri in polipropilene. Il loro ruolo nel ridurre al minimo i rischi li rende indispensabili in ambienti ad alta purezza e ad alto rischio.

Benefici e vantaggi

I VMB offrono numerosi benefici, tra cui una maggiore sicurezza grazie a sistemi integrati di arresto e sfiato, che riducono i rischi di incidenti. Riducono al minimo i tempi di inattività consentendo interventi di manutenzione in isolamento, con conseguente riduzione dei costi.

L’efficienza è potenziata dalla centralizzazione della distribuzione, che consente di risparmiare spazio e tubazioni. La personalizzazione garantisce la compatibilità, mentre la modularità supporta la scalabilità.

Nel complesso, i VMB forniscono soluzioni affidabili ed economicamente vantaggiose per sistemi di gas complessi.

Installazione e manutenzione

L’installazione prevede il montaggio del VMB in prossimità dei punti di utilizzo, il collegamento alle fonti e agli scarichi e l’integrazione con i sistemi di controllo. La manutenzione comprende ispezioni periodiche, prove di tenuta e sostituzione dei componenti in ambienti puliti. I modelli montati su guide facilitano l’accesso.

Tendenze future

I futuri VMB integreranno l’intelligenza artificiale (AI) per la manutenzione predittiva e l’Internet delle cose (IoT) per il monitoraggio remoto, in linea con l’Industria 4.0. Materiali sostenibili e maggiori capacità di flusso risponderanno alle esigenze di una produzione ecocompatibile.

Regolatore monostadio per gas di altissima purezza di grado semiconduttore
Regolatore monostadio per gas di altissima purezza di grado semiconduttore
Conclusione

In sintesi, il VMB rappresenta un’innovazione fondamentale nella distribuzione dei gas, che coniuga sicurezza, efficienza e adattabilità. La sua continua evoluzione promette un impatto industriale ancora maggiore.

Per ulteriori informazioni su cosa sia un VMB (valve manifold box), potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/product/semi-automatic-vmb-gas-cabinet-with-semiconductor-valve-manifold-box-diaphragm-valves-and-gas-pressure-regulators/ per ulteriori informazioni.
