Tipi di sistemi di erogazione dei gas nell’industria dei semiconduttori

Introduzione
L’industria dei semiconduttori è la colonna portante dell’elettronica moderna, poiché produce i microchip che alimentano ogni tipo di dispositivo, dagli smartphone ai veicoli spaziali. Un aspetto fondamentale della produzione di semiconduttori è l’erogazione precisa dei gas, utilizzati in processi quali la deposizione, l’incisione e il drogaggio. I sistemi di erogazione dei gas (GDS) garantiscono che questi gas — spesso tossici, infiammabili o altamente reattivi — vengano trasportati in modo sicuro, accurato ed efficiente alle apparecchiature di lavorazione. La complessità di questi sistemi deriva dalla necessità di garantire un’elevatissima purezza, un controllo preciso della portata e rigorosi standard di sicurezza.

Questo articolo esplora i vari tipi di sistemi di erogazione dei gas impiegati nell’industria dei semiconduttori, i loro componenti, le applicazioni e i progressi tecnologici che ne guidano l’evoluzione. Dai sistemi di gas sfusi alla distribuzione al punto di utilizzo, ogni tipo svolge un ruolo unico nel soddisfare le esigenze dei processi di fabbricazione all’avanguardia. Man mano che l’industria si orienta verso nodi sempre più piccoli e prestazioni sempre più elevate, la comprensione di questi sistemi diventa essenziale per ingegneri, ricercatori e produttori.

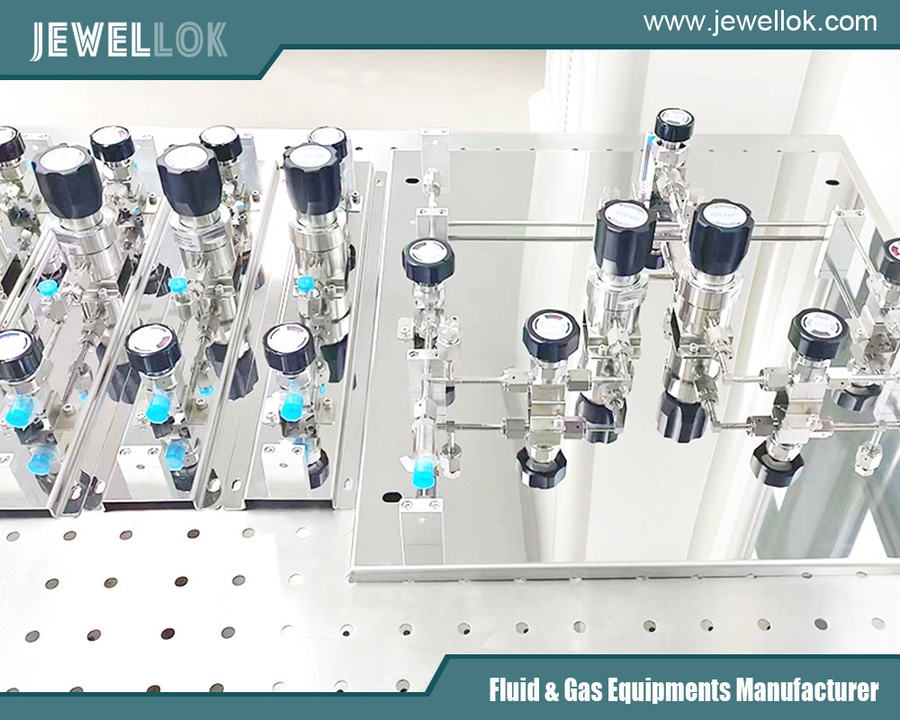

sistema di erogazione del gas nell’industria dei semiconduttori
sistema di erogazione del gas nell’industria dei semiconduttori
Sezione 1: Panoramica dei sistemi di erogazione del gas
I sistemi di erogazione del gas nell’industria dei semiconduttori sono progettati per trasportare i gas di processo dalla loro fonte — quali bombole, serbatoi di stoccaggio di grandi dimensioni o generatori in loco — al punto di utilizzo all’interno di un impianto di produzione (fab). Questi sistemi devono mantenere la purezza del gas a livelli di parti per miliardo (ppb), poiché anche tracce minime di contaminanti possono compromettere la qualità dei wafer. Inoltre, devono regolare la pressione, la portata e la temperatura, rispettando al contempo rigorosi protocolli di sicurezza a causa della natura pericolosa di molti gas, quali il silano (SiH₄), l’arsina (AsH₃) e il cloro (Cl₂).

Un tipico sistema GDS è costituito da diversi componenti chiave:

Fonte di gas: bombole, serbatoi di stoccaggio o generatori.

Tubazioni e valvole: tubi in acciaio inossidabile e valvole ad alta purezza per prevenire perdite e contaminazioni.

Regolatori e controllori di portata: dispositivi per mantenere costanti la pressione e la portata.

Purificatori: filtri per rimuovere impurità quali umidità o particolato.

Sistemi di monitoraggio: sensori per il rilevamento delle perdite, il monitoraggio della pressione e l’analisi della composizione del gas.

La progettazione di un GDS dipende dal tipo di gas, dall’applicazione prevista e dalla portata dell’operazione. In linea di massima, i sistemi di erogazione del gas possono essere classificati in sistemi di erogazione di gas sfuso, sistemi di erogazione di gas speciali e sistemi “point-of-use”, ciascuno su misura per le esigenze specifiche del processo di produzione dei semiconduttori.

Sezione 2: Tipi di sistemi di distribuzione del gas
Questa sezione approfondisce i principali tipi di sistemi di distribuzione del gas, le loro configurazioni e il loro ruolo nella fabbricazione dei semiconduttori.

2.1 Sistema di erogazione di gas sfusi
I sistemi di erogazione di gas sfusi sono progettati per fornire grandi volumi di gas di uso comune, quali azoto (N₂), ossigeno (O₂), argon (Ar) e idrogeno (H₂), essenziali per processi quali la deposizione chimica da vapore (CVD) e la pulizia dei wafer. Questi sistemi prevedono in genere soluzioni di stoccaggio su larga scala, quali serbatoi criogenici o recipienti ad alta pressione, situati all’esterno dello stabilimento. Il gas viene quindi distribuito attraverso una rete di tubazioni in acciaio inossidabile ai vari strumenti all’interno dello stabilimento.

Componenti: I sistemi di stoccaggio di grandi quantità comprendono serbatoi di stoccaggio, vaporizzatori (per i gas liquefatti), regolatori di pressione e un’ampia infrastruttura di tubazioni. I sistemi avanzati possono incorporare generatori di gas in loco, come le unità di adsorbimento a oscillazione di pressione (PSA) per l’azoto.

Vantaggi: elevata capacità, efficienza in termini di costi per i gas ad alto consumo e minore necessità di frequenti sostituzioni delle bombole.

Sfide: mantenere la purezza su lunghe distanze, gestire la dilatazione termica nelle tubazioni e garantire una fornitura ininterrotta durante la manutenzione.

Applicazioni: I gas inerti come l’azoto vengono utilizzati per lo spurgo e la creazione di atmosfere controllate, mentre l’ossigeno è fondamentale per i processi di ossidazione.

I sistemi di distribuzione in massa costituiscono la spina dorsale dell’infrastruttura del gas di un impianto di produzione, spesso integrati con sistemi di controllo automatizzati per monitorare i livelli di fornitura e rilevare anomalie in tempo reale.

2.2 Sistemi di erogazione di gas speciali
I sistemi di erogazione di gas speciali gestiscono gas a basso volume e ad alta purezza necessari per fasi di produzione specifiche, come il drogaggio o l’incisione al plasma. Questi gas — ad esempio, la fosfina (PH₃), il trifluoruro di boro (BF₃) o il tetrafluorometano (CF₄) — sono in genere stoccati in bombole ad alta pressione o in piccoli serbatoi e erogati attraverso linee dedicate per evitare la contaminazione incrociata.

Componenti: armadi per bombole con collettori a commutazione automatica, regolatori di portata massica (MFC) e depuratori al punto di utilizzo. Questi sistemi utilizzano spesso tubazioni coassiali a doppia parete per una maggiore sicurezza.

Vantaggi: precisione nell’erogazione di piccole quantità, flessibilità per gas esotici e caratteristiche di sicurezza potenziate per i materiali pericolosi.

Sfide: Costo per unità di volume più elevato, procedure di gestione complesse e necessità di sostituire frequentemente le bombole.

Applicazioni: I gas dopanti come l’arsina vengono utilizzati per introdurre impurità nei wafer di silicio, mentre i gas fluorurati trovano impiego nell’incisione ionica reattiva (RIE).

I sistemi per gas speciali sono fondamentali per i processi che richiedono composizioni chimiche esatte e la loro progettazione privilegia la sicurezza e la purezza rispetto al volume.

2.3 Sistemi di erogazione del gas al punto di utilizzo
I sistemi di erogazione del gas al punto di utilizzo (POU) garantiscono un controllo localizzato e la purificazione immediatamente prima che il gas entri nell’apparecchiatura di lavorazione. Questi sistemi sono spesso integrati nell’apparecchiatura stessa o installati nelle immediate vicinanze, garantendo che la qualità del gas sia ottimizzata al momento dell’uso.

Componenti: MFC compatti, depuratori in linea, trasduttori di pressione e valvole di intercettazione. I sistemi POU possono includere anche moduli di miscelazione dei gas per miscelare più gas in loco.

Vantaggi: maggiore purezza a livello dello strumento, riduzione del rischio di contaminazione derivante da lunghe tubazioni e regolazioni precise della portata su misura per processi specifici.

Sfide: capacità limitata, maggiore frequenza di manutenzione e necessità di compatibilità con i diversi requisiti degli strumenti.

Applicazioni: I sistemi POU sono utilizzati nella deposizione a strato atomico (ALD) per l’erogazione precisa dei precursori o nella CVD potenziata al plasma (PECVD) per miscele di gas reattivi.

I sistemi POU colmano il divario tra l’erogazione centralizzata e le esigenze specifiche degli strumenti, offrendo un ultimo livello di controllo nella catena di approvvigionamento del gas.

Sezione 3: Progressi tecnologici e tendenze
L’evoluzione dei sistemi di erogazione dei gas riflette la spinta dell’industria dei semiconduttori verso dimensioni delle strutture sempre più ridotte, rese più elevate e sostenibilità. I progressi chiave includono:
Monitoraggio intelligente: sensori abilitati all’IoT e analisi basate sull’intelligenza artificiale per la manutenzione predittiva e il rilevamento delle perdite in tempo reale.

Materiali ad altissima purezza (UHP): adozione di acciaio inossidabile elettrolucidato e rivestimenti avanzati per ridurre al minimo il degassamento e la generazione di particelle.

Generazione di gas in loco: tecnologie come la separazione a membrana e l’elettrolisi riducono la dipendenza da fornitori esterni e migliorano la resilienza della catena di approvvigionamento.

Sostenibilità: iniziative volte al riciclaggio di gas come l’argon o alla cattura delle emissioni derivanti da processi che coinvolgono gas serra (ad es. CF₄).

Queste innovazioni migliorano l’efficienza, riducono i costi e garantiscono la conformità alle normative ambientali, assicurando che i sistemi di erogazione dei gas stiano al passo con le esigenze dei nodi di fabbricazione a 3 nm e oltre.

sistema di erogazione dei gas nei semiconduttori
sistema di erogazione dei gas nei semiconduttori
Conclusione
I sistemi di erogazione dei gas sono una pietra miliare della produzione di semiconduttori, consentendo la gestione precisa e sicura dei gas che alimentano i processi critici. I sistemi di grande portata forniscono il volume necessario per le operazioni di base, i sistemi specializzati offrono precisione per applicazioni di nicchia e i sistemi al punto di utilizzo garantiscono la qualità a livello di strumento. Insieme, formano una rete integrata che bilancia scala, sicurezza e prestazioni.

Con l’avanzare del settore, i sistemi di erogazione dei gas continueranno ad evolversi, incorporando tecnologie più intelligenti e pratiche più ecologiche per affrontare le sfide della produzione di chip di prossima generazione. Per ingegneri e produttori, comprendere questi sistemi è fondamentale per ottimizzare le operazioni di produzione e mantenere un vantaggio competitivo in un panorama in rapida evoluzione.
