Analisi approfondita della progettazione e degli aspetti da considerare nei sistemi di scatole di distribuzione delle valvole

I sistemi di scatole di distribuzione delle valvole (VMB) sono componenti fondamentali, ma spesso sottovalutati, nel controllo dei processi industriali, in quanto fungono da interfaccia organizzata tra le linee di processo e la strumentazione. Questi gruppi compatti riuniscono le funzioni di isolamento, sfiato, calibrazione e equalizzazione per i trasmettitori di pressione, livello e portata. La loro progettazione influisce direttamente sulla precisione di misura, sulla sicurezza operativa, sull’efficienza della manutenzione e sulla durata del sistema. Questo articolo esplora le molteplici considerazioni progettuali relative ai sistemi di valvole a blocco, comprendendo i requisiti funzionali, la scelta dei materiali, gli standard di sicurezza, l’ergonomia e l’integrazione con i moderni ecosistemi digitali.

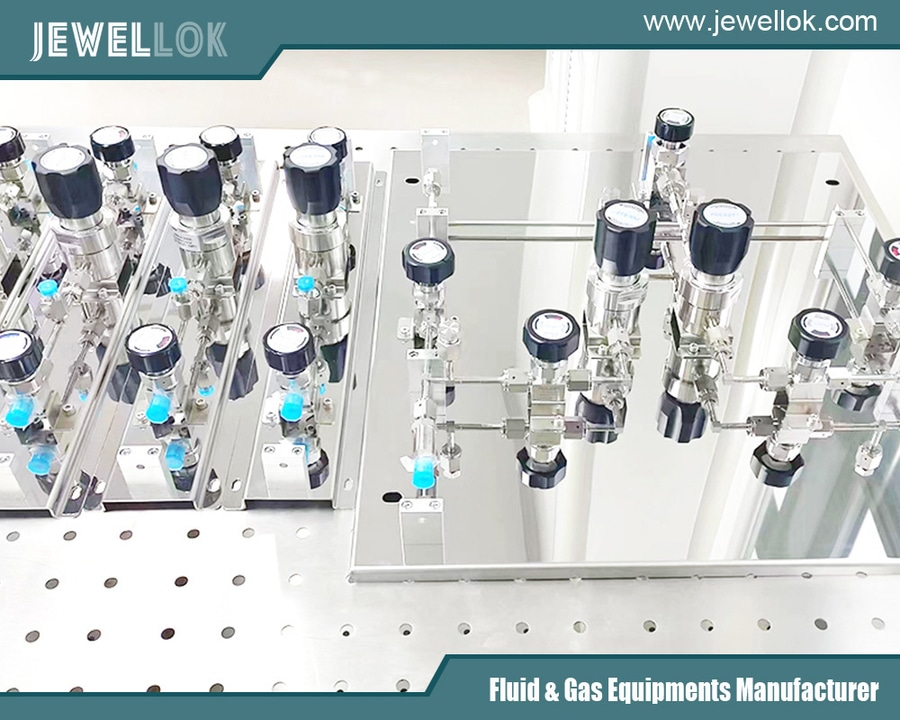

Regolatore di contropressione vs regolatore di riduzione della pressione
Regolatore di contropressione vs regolatore di riduzione della pressione
I centri nevralgici della misurazione
Negli impianti industriali complessi — dalle raffinerie di petrolio e dagli impianti chimici alla produzione di energia e alla produzione farmaceutica — la misurazione accurata delle variabili di processo è imprescindibile. I trasmettitori di pressione, di pressione differenziale (DP) e di portata sono gli occhi del processo. Il collettore (spesso chiamato semplicemente “manifold” o, più specificatamente, collettore a 2, 3 o 5 valvole) è l’intermediario fondamentale che collega questi strumenti al processo. Consente l’isolamento dai fluidi di processo, lo sfiato, la calibrazione e l’azzeramento senza richiedere l’arresto completo dell’impianto.

Un sistema di collettori progettato in modo inadeguato può causare perdite, generare errori di misura dovuti a gas o liquidi intrappolati, complicare la manutenzione e comportare rischi significativi per la sicurezza. Pertanto, la sua progettazione rappresenta una sfida di ingegneria dei sistemi che richiede un equilibrio tra fluidodinamica, integrità meccanica, fattori umani e resilienza ambientale.

Considerazioni fondamentali sulla progettazione funzionale
2.1. Configurazione e funzionalità delle valvole
La scelta della configurazione delle valvole è la decisione funzionale primaria.

Manifold a 2 valvole: utilizzati principalmente per la misura della pressione manometrica. Garantiscono un semplice isolamento dello strumento dal processo.
Manifold a 3 valvole: lo standard per la misura della pressione differenziale per livello o portata. La configurazione (tipicamente due valvole di intercettazione e una valvola di equalizzazione) consente l’isolamento sia del lato alto che di quello basso e l’equalizzazione della pressione attraverso il trasmettitore per la verifica dello zero e una manutenzione sicura.
Manifold a 5 valvole: utilizzati per applicazioni di pressione differenziale più critiche o laddove è richiesta la calibrazione online. Aggiungono due valvole di sfiato/calibrazione (una su ciascun lato), consentendo l’introduzione di una fonte di pressione di calibrazione e lo sfiato indipendente dei rami del collettore.
Requisiti di progettazione: Le connessioni interne devono garantire percorsi di flusso regolari e privi di sacche per impedire l’intrappolamento dei fluidi di processo, che può causare derive di misura o corrosione. La valvola di equalizzazione deve garantire una tenuta robusta e a tenuta stagna quando è chiusa e un percorso a passaggio libero quando è aperta, per assicurare un’equalizzazione accurata.

2.2. Selezione dei materiali e compatibilità
La scelta dei materiali è dettata dal processo, dall’ambiente e dalla pressione nominale richiesta.

Materiale del corpo: i materiali più comuni includono l’acciaio al carbonio (per servizi non corrosivi come petrolio e gas), l’acciaio inossidabile (SS304/SS316 per resistenza chimica generale), gli acciai legati (per vapore ad alta temperatura e alta pressione) e leghe esotiche (Hastelloy, Monel) per applicazioni altamente corrosive o ultra-pure (ad es. prodotti farmaceutici, gas acido offshore).
Componenti interni e guarnizioni: le punte dello stelo, le sfere e le sedi devono essere selezionate in base alla resistenza all’usura e alla compatibilità. I rivestimenti in stellite o carburo di tungsteno sono comuni per le applicazioni abrasive. I materiali delle guarnizioni, quali PTFE, Grafoil o elastomeri (Viton, EPDM), devono essere scelti in base alla temperatura e alla compatibilità chimica.
Materiali delle guarnizioni e dei bulloni: devono seguire gli stessi principi di compatibilità e dilatazione termica del corpo per garantire una tenuta priva di perdite durante i cicli di temperatura di esercizio.
2.3. Valori nominali di pressione e temperatura
Il collettore deve essere dimensionato per la pressione massima di esercizio ammissibile (MAWP) e la temperatura di esercizio, con un adeguato fattore di sicurezza. La progettazione deve tenere conto di:

Picchi di pressione/colpo d’ariete: le valvole e i corpi devono resistere a potenziali urti del sistema.
Cicli termici: il riscaldamento e il raffreddamento ripetuti possono causare affaticamento, rilassamento delle guarnizioni e sollecitazioni sui bulloni. I materiali e il progetto (ad es. steli guidati, guarnizioni flessibili) devono compensare tali effetti.
Capacità di blocco e spurgo: il gruppo del collettore stesso deve essere progettato per mantenere la pressione e consentire uno spurgo sicuro tra le valvole di blocco, una funzione di sicurezza fondamentale.

Sicurezza e integrità: la priorità assoluta
3.1. Prevenzione e contenimento delle perdite
La funzione di sicurezza primaria è il contenimento.

Giunti saldati a tenuta contro giunti filettati: per applicazioni con sostanze tossiche, infiammabili o letali, i giunti saldati a tenuta sono spesso obbligatori per eliminare potenziali vie di perdita in corrispondenza delle interfacce filettate. I giunti filettati con sigillanti appropriati possono essere accettabili per applicazioni meno pericolose.
Progettazione integrale vs. modulare: i collettori modulari tradizionali fissano con bulloni le singole valvole su un collettore comune. I moderni collettori integrali sono ricavati da un unico blocco di metallo, eliminando numerosi potenziali punti di perdita (guarnizioni, prigionieri, dadi) all’interfaccia con il corpo valvola. Si tratta di un importante progresso nella progettazione critica per la sicurezza.
Conformità alle normative sulle emissioni: per gli impieghi regolamentati dalle norme sulle emissioni fuggitive (EPA, TA-Luft), i collettori devono utilizzare guarnizioni a basse emissioni (Low-E), guarnizioni a soffietto o guarnizioni a membrana per ridurre al minimo le perdite di COV dagli steli delle valvole.
3.2. Sicurezza e scarico della pressione
Nei sistemi chiusi, specialmente in presenza di liquidi, l’espansione termica può generare pressioni pericolosamente elevate.

Valvole di sicurezza termiche: i collettori che isolano le linee piene di liquido devono incorporare o essere progettati per ospitare una valvola di sicurezza termica al fine di prevenire la sovrapressurizzazione e la rottura.
Sfiato e drenaggio: le valvole di sfiato e di drenaggio devono essere dimensionate e posizionate in modo da consentire una depressurizzazione sicura e controllata e la rimozione del fluido, convogliando gli effluenti verso un luogo sicuro.
3.3. Etichettatura e identificazione
Un’etichettatura chiara e permanente conforme alle norme ANSI/ISA o ISO è un requisito di sicurezza. Ciò include:

Identificazione del servizio (ad es., “Flusso acqua di alimentazione caldaia”).
Designazione della linea e numero P&ID.
Funzione della valvola (HI BLOCK, LO EQ, VENT).
Frecce di direzione del flusso.

Fattori umani e manutenzione
Un collettore che non può essere azionato o sottoposto a manutenzione in modo sicuro costituisce un errore di progettazione.

4.1. Funzionamento ergonomico

Progettazione del volantino/dispositivo di comando: i volantini devono essere dimensionati in base alla coppia richiesta, con indicatori chiari di apertura/chiusura. Nei climi freddi, devono essere azionabili con i guanti. Per posizioni sopraelevate o difficili da raggiungere possono essere necessari steli prolungati o dispositivi di comando a catena.
Accesso e spazio libero: è necessario garantire ampio spazio intorno al collettore affinché un tecnico possa utilizzare gli attrezzi, collegare le apparecchiature di taratura e azionare le valvole in sicurezza, anche indossando i dispositivi di protezione individuale (DPI).
4.2. Progettazione che facilita la manutenzione

Prove in servizio: è possibile sottoporre le valvole del collettore a prove di funzionamento o a controlli di tenuta mentre sono in servizio?
Accesso per la taratura: la progettazione deve prevedere punti di accesso chiari e facilmente accessibili per il collegamento delle apparecchiature di taratura. I raccordi a innesto rapido o le valvole di blocco dedicate alla taratura migliorano l’efficienza e riducono gli errori.
Sostituibilità dei componenti: è possibile sostituire la guarnizione dello stelo sotto pressione? È possibile sostituire una singola valvola senza rimuovere l’intero gruppo dal rack delle tubazioni? I progetti modulari spesso ottengono punteggi più alti in questo ambito, sebbene i progetti integrali riducano la necessità di tali riparazioni.

Integrazione del sistema e considerazioni avanzate
5.1. Integrazione con la strumentazione
Il collettore non è un’isola. Il suo progetto deve integrarsi perfettamente con:

Trasmettitori: montaggio diretto vs. montaggio remoto. Il montaggio diretto (in cui il collettore è imbullonato direttamente al trasmettitore) riduce al minimo l’ingombro, diminuisce i potenziali punti di perdita e migliora i tempi di risposta, ma aumenta il carico sul collegamento.
Linee di impulso: il collettore è il punto terminale delle linee di impulso. Il suo design dovrebbe favorire le buone pratiche di tubazione, riducendo al minimo i tratti morti e garantendo un orientamento che consenta l’autodrenaggio (per i liquidi) o l’autoventilazione (per i gas) per prevenire errori di misurazione.
5.2. L’era del digitale e dell’IIoT
I collettori per valvole stanno entrando nel panorama digitale.

Collettori intelligenti: incorporano microinterruttori o sensori di prossimità sugli steli delle valvole per fornire al sistema di controllo l’indicazione della posizione della valvola (VPI). Ciò conferma lo stato “as-built” per i blocchi di sicurezza e fornisce dati per la manutenzione predittiva.
Rilevamento integrato: i progetti futuri potrebbero includere sensori di pressione o temperatura incorporati all’interno del blocco del collettore stesso a fini diagnostici.
Dati per la manutenzione predittiva: il monitoraggio del numero di cicli e della coppia necessaria per azionare le valvole consente di prevedere l’usura delle guarnizioni o il grippaggio prima del guasto.
5.3. Progetti per applicazioni specializzate

Manifold per uso alimentare: Per i settori alimentare, delle bevande e biofarmaceutico, i progetti presentano superfici lucidate prive di fessure, connessioni a morsetto e la capacità di sterilizzazione a vapore (SIP).
Collettori sottomarini: per le applicazioni offshore, i materiali devono resistere alla corrosione dell’acqua di mare e i progetti devono tenere conto delle condizioni iperbariche e del funzionamento a distanza.
Servizio criogenico: richiede steli allungati per mantenere la guarnizione a temperatura ambiente, oltre a materiali adatti al freddo estremo senza infragilimento.

Tabella 1: Lista di controllo per la selezione dei collettori per valvole

Categoria Domande chiave
Processo Qual è il fluido? (Corrosivo, tossico, infiammabile, viscoso, abrasivo?) Quali sono la pressione e la temperatura massime/minime? Si tratta di un liquido, un gas o una sospensione?
Funzione Pressione manometrica o pressione differenziale (DP)? È richiesta la calibrazione in linea? È necessario uno sfogo termico?
Sicurezza Qual è la classificazione di pericolo del fluido? Sono richieste saldature di tenuta? Quale norma sulle emissioni fuggitive si applica?
Materiali I materiali a contatto con il fluido sono compatibili? Quali sono le condizioni ambientali (zona costiera, area pericolosa C1-D2)?
Funzionamento La posizione è accessibile? È necessario il funzionamento remoto? Qual è la durata di ciclo richiesta?
Manutenzione È possibile regolare la guarnizione sotto pressione? Sono necessari attrezzi speciali? Come viene eseguita la calibrazione?
Integrazione Montaggio diretto o remoto? Qual è lo standard di connessione (NPT, flangia ANSI, cono ISO)? È richiesto un feedback digitale (VPI)?
Regolatore di contropressione vs regolatore di riduzione della pressione
Regolatore di contropressione vs regolatore di riduzione della pressione
Conclusione
La progettazione di un sistema a quadro valvolario va oltre la semplice selezione di valvole e tubazioni. Si tratta di un approccio olistico alla gestione dei rischi, alla progettazione incentrata sull’uomo e all’ottimizzazione del ciclo di vita. La tendenza moderna è orientata verso progetti a blocco integrale più sicuri e affidabili, con materiali migliorati e funzionalità intelligenti.

Il progetto ottimale di un collettore è quello che si fonde con un funzionamento affidabile e silenzioso, fornendo dati accurati al sistema di controllo, consentendo una manutenzione sicura ed efficiente e contenendo in modo assoluto il fluido di processo. Ciò richiede che il progettista sia contemporaneamente un metallurgista, un ingegnere della sicurezza, un esperto di fluidodinamica e un esperto di ergonomia. Affrontando con rigore le considerazioni delineate — dalla funzionalità di base e dalla compatibilità dei materiali all’integrità della sicurezza, all’accessibilità per la manutenzione e all’integrazione digitale — gli ingegneri possono specificare e progettare sistemi di collettori che costituiscono il nesso robusto, affidabile e intelligente tra il mondo turbolento del processo e le precise esigenze della moderna strumentazione e del controllo.

Per un’analisi più approfondita della progettazione e delle considerazioni relative ai sistemi di collettori per valvole, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/ per ulteriori informazioni.
