Introduzione
Man mano che le industrie moderne continuano a evolversi verso standard sempre più elevati in termini di precisione, automazione e sicurezza, la gestione e la distribuzione di sostanze chimiche liquide pericolose sono diventate sempre più critiche. Settori quali la produzione di semiconduttori, l’industria farmaceutica, la lavorazione chimica, la produzione di batterie al litio, l’energia solare e la ricerca di laboratorio fanno tutti ampio ricorso a sistemi di approvvigionamento chimico altamente controllati. All’interno di questi sistemi, gli armadi industriali per sostanze chimiche liquide svolgono un ruolo fondamentale nel garantire lo stoccaggio sicuro, la distribuzione accurata delle sostanze chimiche, la prevenzione delle perdite e la protezione degli operatori.

Gli armadi industriali per sostanze chimiche liquide sono involucri appositamente progettati per contenere, monitorare e distribuire in modo sicuro sostanze chimiche corrosive, tossiche, infiammabili o ultrapure in tutti gli ambienti di produzione. Questi armadi integrano sistemi di tubazioni avanzati, valvole, sensori, meccanismi di ventilazione e tecnologie di automazione per creare una piattaforma sicura per l’erogazione delle sostanze chimiche. Il loro obiettivo principale è ridurre al minimo i rischi associati alla manipolazione delle sostanze chimiche, mantenendo al contempo l’efficienza operativa e la conformità alle rigide normative ambientali e di sicurezza.

Man mano che gli standard di sicurezza globali diventano più rigorosi, i produttori investono sempre più in sistemi avanzati di armadi per sostanze chimiche liquide che offrono maggiori capacità di contenimento, automazione e monitoraggio in tempo reale. Questo articolo esplora la struttura, le funzioni, i principi di funzionamento, le applicazioni, i componenti chiave, le caratteristiche di sicurezza, la scelta dei materiali e le tendenze di sviluppo futuro degli armadi industriali per sostanze chimiche liquide utilizzati nei sistemi di erogazione sicura delle sostanze chimiche.

Produttore cinese di regolatori di gas ad altissima purezza
Produttore cinese di regolatori di gas ad altissima purezza

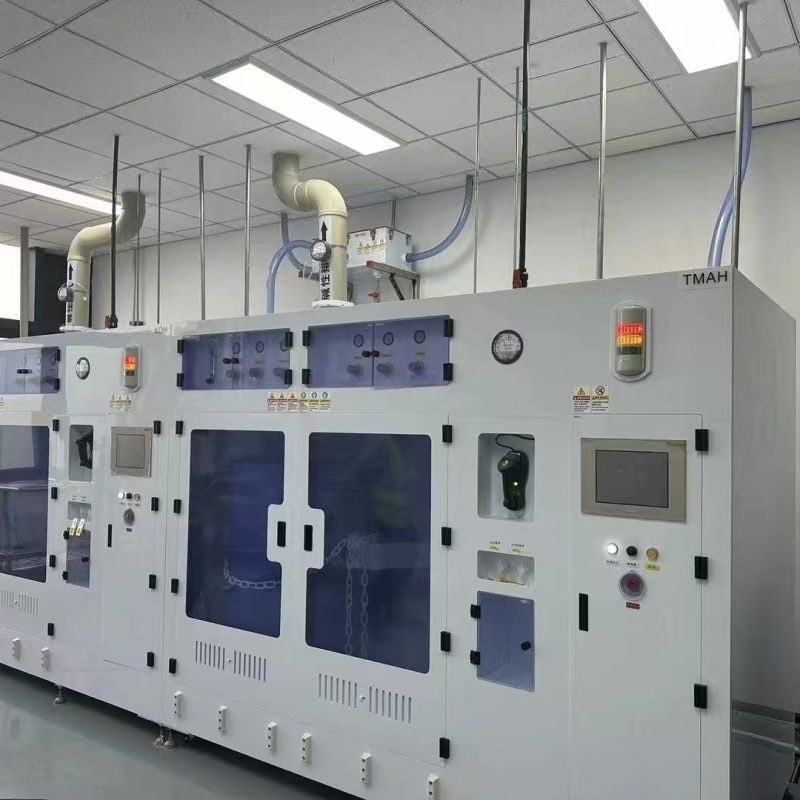

Cosa sono le cabine industriali per sostanze chimiche liquide?
Gli armadi industriali per sostanze chimiche liquide sono sistemi chiusi progettati specificamente per lo stoccaggio e il trasferimento controllato di sostanze chimiche liquide pericolose o ad elevata purezza dai contenitori chimici alle apparecchiature di processo. Questi armadi garantiscono un ambiente sicuro per la manipolazione di sostanze chimiche quali acidi, solventi, alcali, fotoresist e sostanze chimiche di processo speciali.

L’armadio funge da barriera di sicurezza intermedia tra i contenitori di sostanze chimiche e gli strumenti di produzione. Riduce l’esposizione dell’operatore, previene le fuoriuscite accidentali, minimizza i rischi di contaminazione e garantisce un flusso stabile delle sostanze chimiche durante le operazioni industriali.

A seconda dell’applicazione, gli armadi per sostanze chimiche liquide possono supportare:

Erogazione di una singola sostanza chimica
Distribuzione di più sostanze chimiche
Commutazione automatica delle sostanze chimiche
Trasferimento di sostanze chimiche sfuse
Erogazione di sostanze chimiche ad alta purezza
Miscelazione e dosaggio di sostanze chimiche
Rilevamento delle perdite e arresto di emergenza
Questi sistemi sono comunemente integrati nei sistemi centralizzati di erogazione delle sostanze chimiche (CDS) utilizzati in impianti di produzione altamente controllati.

Importanza dei sistemi sicuri di erogazione delle sostanze chimiche
La manipolazione di liquidi pericolosi presenta notevoli sfide in termini di sicurezza e operatività. Molte sostanze chimiche industriali sono corrosive, tossiche, volatili o infiammabili. Una gestione impropria può causare:

Perdite di sostanze chimiche
Contaminazione ambientale
Corrosione delle attrezzature
Rischi di incendio o esplosione
Infortuni dei lavoratori
Contaminazione del prodotto
Fermate produttive
Gli armadi industriali per sostanze chimiche liquide contribuiscono a eliminare questi rischi attraverso un'erogazione controllata e meccanismi di sicurezza completi.

Negli impianti di produzione di semiconduttori, ad esempio, anche una contaminazione microscopica può influire sulla resa dei wafer e sulla qualità del prodotto. Pertanto, sono essenziali sistemi di erogazione di sostanze chimiche ultra-puliti. Analogamente, nella produzione farmaceutica, il dosaggio preciso delle sostanze chimiche e il controllo della contaminazione sono necessari per mantenere l’integrità del prodotto e la conformità alle normative.

Grazie all’integrazione di tecnologie automatizzate di monitoraggio e contenimento, gli armadi per sostanze chimiche migliorano significativamente la sicurezza sul posto di lavoro e l’affidabilità della produzione.

Componenti principali degli armadi industriali per sostanze chimiche liquide
Gli armadi industriali per sostanze chimiche liquide sono composti da molteplici componenti integrati che operano in sinergia per garantire un'erogazione sicura e affidabile delle sostanze chimiche.

1. Struttura dell’armadio
La struttura dell’armadio funge da struttura protettiva primaria. Isola le sostanze chimiche pericolose dall’ambiente circostante e protegge gli operatori dall’esposizione accidentale.

I materiali tipici dell’involucro includono:

Acciaio inossidabile SS304
Acciaio inossidabile SS316
Polipropilene (PP)
Acciaio rivestito in PVC
Materiali compositi resistenti alle sostanze chimiche
L’involucro è progettato tenendo conto della resistenza alla corrosione, della robustezza strutturale e della compatibilità con i sistemi di ventilazione.

2. Contenitori per sostanze chimiche
Gli armadi per sostanze chimiche possono ospitare vari tipi di contenitori, tra cui:

Fusti
Bottiglie
Contenitori intermedi per il trasporto alla rinfusa (IBC)
Serbatoi giornalieri
Contenitori per sostanze chimiche
Le dimensioni dei contenitori variano in base alle esigenze di processo e alla capacità dell’impianto.

3. Sistemi di tubazioni e tubi
La rete interna di tubazioni trasporta le sostanze chimiche dai contenitori di stoccaggio agli strumenti di processo.

I materiali comunemente utilizzati per le tubazioni includono:

PTFE
PFA
PVDF
Tubi in acciaio inossidabile elettrolucidato
Questi materiali garantiscono un’eccellente compatibilità chimica e resistenza alla contaminazione.

4. Valvole e dispositivi di controllo del flusso
Le valvole regolano il flusso delle sostanze chimiche e isolano il sistema durante la manutenzione o in caso di emergenza.

I tipi di valvole più comuni includono:

Valvole a membrana
Valvole a sfera
Valvole pneumatiche
Valvole di ritegno
Valvole di sicurezza
Le valvole a membrana ad alta purezza sono particolarmente importanti nelle applicazioni nel settore dei semiconduttori e farmaceutico grazie alla loro bassa generazione di particelle e alle prestazioni a tenuta stagna.

5. Sistemi di rilevamento delle perdite
Il rilevamento delle perdite è una delle caratteristiche di sicurezza più critiche.

Le moderne cabine chimiche utilizzano sensori in grado di rilevare:

Perdite di acidi
Vapori di solventi
Accumulo di liquidi
Rilascio di gas tossici
Una volta rilevata una perdita, il sistema può automaticamente:

Attivare allarmi
Interrompere il flusso delle sostanze chimiche
Attivare i sistemi di aspirazione
Avvisare gli operatori da remoto
6. Sistemi di ventilazione e aspirazione
I sistemi di ventilazione rimuovono i vapori pericolosi dall’interno dell’armadio per impedire l’accumulo di sostanze chimiche.

Questi sistemi mantengono una pressione negativa all’interno dell’armadio e sono in genere collegati all’infrastruttura di aspirazione della struttura.

Una ventilazione adeguata contribuisce a:

Ridurre l’esposizione alle sostanze tossiche
Prevenire l’accumulo di vapori infiammabili
Migliorare la sicurezza operativa
7. Sistemi di controllo e monitoraggio
Le moderne cabine industriali per sostanze chimiche liquide includono spesso sistemi di automazione basati su PLC con interfacce touchscreen.

Le funzioni di monitoraggio possono includere:

Monitoraggio della pressione
Monitoraggio della portata
Monitoraggio del livello nei serbatoi
Monitoraggio dello stato delle perdite
Monitoraggio della temperatura
Gestione degli allarmi
I sistemi avanzati supportano anche il monitoraggio remoto e l’integrazione con l’Industria 4.0.

Principio di funzionamento degli armadi per prodotti chimici liquidi
Il funzionamento di un armadio industriale per prodotti chimici liquidi segue una sequenza controllata progettata per massimizzare la sicurezza e la precisione di erogazione.

Fase 1: Stoccaggio dei prodotti chimici
I prodotti chimici vengono stoccati in modo sicuro all’interno di contenitori sigillati all’interno dell’armadio.

Fase 2: Collegamento alle linee di erogazione
I contenitori delle sostanze chimiche vengono collegati al sistema di tubazioni dell’armadio utilizzando raccordi e tubi chimicamente compatibili.

Fase 3: Trasferimento controllato delle sostanze chimiche
L’armadio trasferisce le sostanze chimiche attraverso sistemi di erogazione azionati a pressione o assistiti da pompa.

I dispositivi di controllo della portata regolano la pressione e le portate in base ai requisiti di processo.

Fase 4: Monitoraggio continuo
I sensori monitorano continuamente le condizioni operative, tra cui:

Pressione
Portata
Presenza di perdite
Flusso d’aria di scarico
Livelli delle sostanze chimiche
Fase 5: Protezione di emergenza
In caso di condizioni anomale, i sistemi di sicurezza automatici si attivano per isolare la fonte della sostanza chimica e ridurre al minimo i rischi.

Applicazioni delle cabine industriali per sostanze chimiche liquide
Le cabine industriali per sostanze chimiche liquide sono ampiamente utilizzate in numerosi settori industriali.

Produzione di semiconduttori
Gli impianti di produzione di semiconduttori utilizzano cabine per sostanze chimiche liquide per erogare:

Acido fluoridrico (HF)
Acido solforico
Perossido di idrogeno
Fotoresist
Solventi
Sospensioni CMP
L’erogazione con purezza ultraelevata e priva di contaminazioni è essenziale per la lavorazione dei wafer.

Industria farmaceutica
Gli stabilimenti farmaceutici si affidano agli armadi per sostanze chimiche per la gestione sicura di:

Prodotti chimici per la pulizia
Reagenti di processo
Solventi
Agenti sterilizzanti
Questi sistemi contribuiscono a mantenere la conformità alle norme GMP e l’uniformità del prodotto.

Industria di trasformazione chimica
Gli impianti di produzione chimica utilizzano armadi per sostanze chimiche liquide per:

Trasferimento di sostanze chimiche corrosive
Dosaggio in batch
Miscelazione di sostanze chimiche
Sistemi di alimentazione dei reattori
Produzione di batterie al litio
La produzione di batterie richiede l’erogazione sicura di elettroliti e solventi speciali.

Gli armadi per sostanze chimiche migliorano l’uniformità dei processi riducendo al minimo i rischi di incendio e di esposizione.

Produzione di pannelli solari
I processi di produzione nel settore solare utilizzano acidi e prodotti chimici per la pulizia durante la produzione di wafer e pannelli.

L’erogazione di sostanze chimiche ad alta purezza contribuisce a mantenere l’efficienza produttiva e la qualità del prodotto.

Caratteristiche di sicurezza negli armadi per sostanze chimiche moderni
La sicurezza è il principio fondamentale alla base della progettazione degli armadi industriali per sostanze chimiche liquide.

Arresto automatico di emergenza
I sistemi di arresto di emergenza isolano automaticamente il flusso delle sostanze chimiche in caso di perdite o condizioni di pressione anomale.

Contenimento secondario
Molti armadi sono dotati di vasche di raccolta o bacini di contenimento secondario per impedire la fuoriuscita di sostanze chimiche all’interno dello stabilimento.

Integrazione dei sistemi antincendio
Gli armadi per sostanze chimiche infiammabili possono integrare:

Sistemi antincendio
Componenti elettrici antideflagranti
Sistemi di messa a terra
Protezione dalle scariche elettrostatiche
Monitoraggio di gas e vapori
Il monitoraggio in tempo reale dei vapori riduce i rischi di esposizione alle sostanze tossiche e favorisce la conformità alle normative.

Protezione tramite interblocco
I sistemi di interblocco impediscono operazioni non sicure, come l’apertura delle porte dell’armadio durante il trasferimento attivo di sostanze chimiche.

Scelta dei materiali in base alla compatibilità chimica
La scelta del materiale corretto è fondamentale per la durata dell’armadio e la sicurezza del processo.

Le diverse sostanze chimiche reagiscono in modo diverso con i metalli e le materie plastiche. Una scelta impropria dei materiali può comportare:

Corrosione
Fessurazioni
Contaminazione da particelle
Perdite
Guasti al sistema
Scelte comuni dei materiali
Materiale Vantaggi Applicazioni
Acciaio inossidabile SS316 Resistenza alla corrosione, durata Sistemi ad alta purezza
PTFE Eccellente resistenza chimica Trattamento di acidi
PFA Superficie ultra-pulita Sostanze chimiche per semiconduttori
PVDF Elevata resistenza chimica Trasferimento di liquidi corrosivi
Polipropilene Resistenza alla corrosione a costi contenuti Stoccaggio di sostanze chimiche generiche
Prima dell’installazione del sistema è sempre necessario eseguire un’adeguata analisi di compatibilità.

Norme regolamentari e conformità
Gli armadi industriali per sostanze chimiche liquide devono essere conformi a varie norme e regolamenti internazionali in materia di sicurezza.

Tra le norme più comuni figurano:

Norme SEMI
Regolamenti NFPA
Requisiti OSHA
Norme di omologazione FM
Certificazione CE
Norme ISO
La conformità garantisce:

La sicurezza dei lavoratori
La tutela dell’ambiente
L’affidabilità delle apparecchiature
L’approvazione assicurativa
La conformità legale
Nel settore dei semiconduttori, gli standard SEMI S2 e SEMI F47 rivestono particolare importanza.

Vantaggi dei sistemi automatizzati di armadi per sostanze chimiche
I moderni armadi automatizzati per sostanze chimiche offrono numerosi vantaggi operativi.

Maggiore sicurezza
L’automazione riduce al minimo il contatto diretto dell’operatore con sostanze chimiche pericolose.

Maggiore stabilità del processo
Il controllo accurato del flusso migliora l’uniformità della produzione e la qualità del prodotto.

Tempi di inattività ridotti
Il monitoraggio continuo consente la manutenzione predittiva e il rilevamento tempestivo dei guasti.

Minore rischio di contaminazione
I sistemi di erogazione a circuito chiuso riducono la contaminazione da particelle e umidità.

Migliore gestione delle scorte
I sistemi di monitoraggio integrati consentono di tracciare in tempo reale l’utilizzo delle sostanze chimiche.

Funzionalità di monitoraggio remoto
La connettività dell’Industria 4.0 permette agli operatori di monitorare i sistemi da remoto tramite piattaforme di controllo centralizzate.

Tendenze future negli armadi per sostanze chimiche liquide industriali
Con la continua evoluzione dell’automazione industriale e della produzione intelligente, le tecnologie relative agli armadi per sostanze chimiche liquide stanno progredendo rapidamente.

Sistemi di monitoraggio intelligenti
La manutenzione predittiva basata sull’intelligenza artificiale e la diagnostica intelligente stanno diventando sempre più diffuse.

Integrazione con l’IoT
Gli armadi per sostanze chimiche sono sempre più collegati a sistemi di monitoraggio a livello di stabilimento per l’analisi operativa in tempo reale.

Rilevamento delle perdite potenziato
I sensori di nuova generazione offrono tempi di risposta più rapidi e una maggiore sensibilità.

Design modulari compatti
I produttori stanno sviluppando sistemi di armadi modulari salvaspazio per un’installazione flessibile.

Gestione sostenibile delle sostanze chimiche
I sistemi di ventilazione ad alta efficienza energetica e le tecnologie di riduzione degli scarti stanno acquisendo importanza.

Maggiore automazione
I sistemi completamente automatizzati di commutazione e rifornimento delle sostanze chimiche riducono l’intervento umano e migliorano l’efficienza operativa.

Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Conclusione
Gli armadi industriali per sostanze chimiche liquide sono componenti essenziali dei moderni sistemi di erogazione sicura delle sostanze chimiche. Garantiscono un contenimento sicuro, una distribuzione precisa delle sostanze chimiche, il controllo della contaminazione e una protezione avanzata per le industrie che trattano sostanze chimiche pericolose o ad alta purezza.

Dalla produzione di semiconduttori e farmaceutica alla lavorazione chimica e alla produzione energetica, questi sistemi aiutano le organizzazioni a migliorare la sicurezza sul posto di lavoro, la conformità normativa e l’affidabilità operativa.

Man mano che i processi industriali diventano sempre più automatizzati e gli standard di qualità continuano ad aumentare, la domanda di sistemi intelligenti e ad alte prestazioni per l’armadio di stoccaggio di sostanze chimiche liquide continuerà a crescere. I futuri sviluppi nel monitoraggio intelligente, nella connettività IoT e nell’automazione miglioreranno ulteriormente la sicurezza, l’efficienza e la sostenibilità delle operazioni di gestione delle sostanze chimiche industriali.

Investire in armadi industriali avanzati per sostanze chimiche liquide non è più semplicemente una misura di sicurezza: è una decisione strategica che sostiene le prestazioni produttive a lungo termine, la responsabilità ambientale e il progresso tecnologico.
