Introduzione
Man mano che la produzione di semiconduttori, quella fotovoltaica, i processi farmaceutici e le industrie chimiche avanzate continuano a evolversi verso livelli sempre più elevati di precisione e automazione, la domanda di sistemi di gestione delle sostanze chimiche più sicuri ed efficienti è aumentata notevolmente. Le sostanze chimiche pericolose, quali acidi, solventi, precursori tossici e liquidi corrosivi, sono ampiamente utilizzate nei moderni ambienti di produzione. Una gestione impropria di queste sostanze chimiche può comportare gravi rischi per la sicurezza, contaminazione ambientale, danni alle attrezzature e fermi di produzione.

Per affrontare queste sfide, il Modulo di Distribuzione delle Sostanze Chimiche (CDM) è diventato un sottosistema fondamentale negli impianti industriali moderni. Un CDM è una piattaforma integrata di gestione delle sostanze chimiche progettata per immagazzinare, trasferire, monitorare e distribuire in modo sicuro le sostanze chimiche dai contenitori di stoccaggio alle apparecchiature di processo con elevata precisione e affidabilità. Rispetto ai tradizionali metodi manuali di trasferimento delle sostanze chimiche, i moderni CDM riducono significativamente l’esposizione umana, migliorano la stabilità dei processi e supportano l’automazione intelligente degli impianti.

Questo articolo esplora i principi di progettazione, le tecnologie di base, le considerazioni relative alla sicurezza e le tendenze di sviluppo futuro dei moduli di erogazione delle sostanze chimiche di nuova generazione, volti a garantire una gestione più sicura delle sostanze chimiche e una maggiore efficienza operativa.

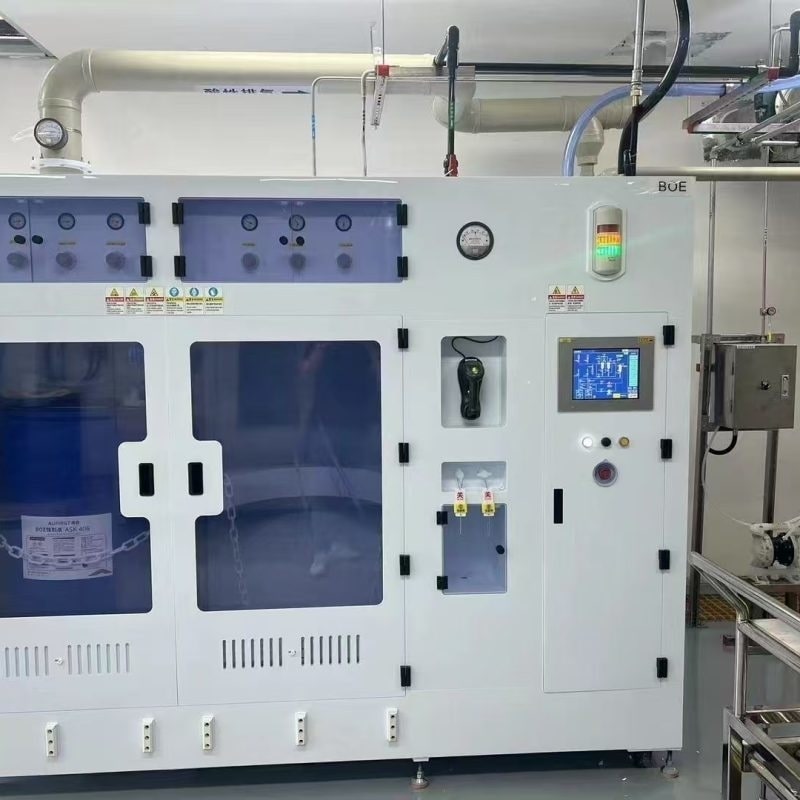

modulo di erogazione delle sostanze chimiche (cdm) e sistema di erogazione delle sostanze chimiche (cds)
modulo di erogazione delle sostanze chimiche (cdm) e sistema di erogazione delle sostanze chimiche (CDS)
Che cos’è un modulo di erogazione delle sostanze chimiche (CDM)?
Un modulo di erogazione delle sostanze chimiche è un sistema ingegnerizzato che automatizza l’erogazione di sostanze chimiche liquide dai serbatoi di stoccaggio agli strumenti di produzione o alle camere di processo. In genere comprende:

Contenitori per lo stoccaggio delle sostanze chimiche
Pompe e sistemi di regolazione della pressione
Valvole e collettori
Unità di filtrazione
Sensori e dispositivi di monitoraggio
Sistemi di rilevamento delle perdite
Software di controllo e sistemi PLC
Meccanismi di interblocco di sicurezza
I CDM sono ampiamente utilizzati nei settori in cui è essenziale un'erogazione di sostanze chimiche ultra-pulita e altamente controllata, in particolare negli stabilimenti di produzione di semiconduttori e negli ambienti di produzione ad alta purezza.

Gli obiettivi principali di un sistema CDM includono:

Trasferimento sicuro delle sostanze chimiche
Controllo preciso della portata e della pressione
Prevenzione della contaminazione
Riduzione al minimo degli scarti chimici
Riduzione dell’esposizione degli operatori
Monitoraggio in tempo reale e gestione degli allarmi
Poiché le normative ambientali e gli standard di sicurezza sul lavoro diventano sempre più rigorosi, i moderni sistemi CDM devono garantire sia efficienza operativa che protezione avanzata in materia di sicurezza.

Sfide nei sistemi tradizionali di gestione delle sostanze chimiche
I sistemi tradizionali di gestione delle sostanze chimiche spesso si basano in larga misura su operazioni manuali e apparecchiature autonome. Pur essendo funzionali, questi sistemi presentano diverse limitazioni e problemi di sicurezza.

1. Elevato rischio di esposizione alle sostanze chimiche
Gli operatori possono essere esposti a vapori tossici o liquidi corrosivi durante le operazioni manuali di sostituzione delle sostanze chimiche, campionamento o manutenzione. L’esposizione a sostanze chimiche quali l’acido fluoridrico, l’acido solforico o i solventi organici può comportare gravi rischi per la salute.

2. Perdite e rischi ambientali
I collegamenti convenzionali delle tubazioni e le procedure di trasferimento manuale aumentano la probabilità di perdite, fuoriuscite e rilasci accidentali. Anche piccole perdite possono contaminare gli ambienti delle camere bianche e causare gravi incidenti di sicurezza.

3. Controllo del processo non uniforme
I sistemi manuali di erogazione delle sostanze chimiche spesso non dispongono di una regolazione accurata della portata né di un monitoraggio automatizzato. Ciò può comportare condizioni di processo instabili, con ripercussioni sulla qualità del prodotto e sulla resa produttiva.

4. Problemi legati alle particelle e alla contaminazione
Settori come la produzione di semiconduttori richiedono sostanze chimiche di purezza ultraelevata. I sistemi tradizionali possono introdurre particelle, contaminazione metallica o bolle d’aria nel flusso di processo.

5. Capacità di automazione limitata
I sistemi più datati sono difficili da integrare con le architetture delle fabbriche intelligenti dell’Industria 4.0. L’acquisizione limitata dei dati e il monitoraggio remoto riducono la visibilità operativa e la capacità di manutenzione predittiva.

Queste sfide hanno accelerato lo sviluppo dei CDM di nuova generazione, progettati specificamente per una gestione delle sostanze chimiche più sicura e intelligente.

Principi fondamentali di progettazione dei CDM di nuova generazione
I moderni moduli di erogazione delle sostanze chimiche (CDM) sono progettati sulla base di diversi principi chiave.

1. Architettura incentrata sulla sicurezza
La sicurezza è la massima priorità nella progettazione dei CDM. Meccanismi di sicurezza avanzati sono integrati in ogni fase della gestione delle sostanze chimiche.

Le caratteristiche di sicurezza chiave includono:

Sistemi di tubazioni a doppio contenimento
Sensori automatici di rilevamento delle perdite
Funzioni di arresto di emergenza (ESD)
Monitoraggio di gas e vapori
Protezione con sfogo di pressione
Struttura dell’armadio resistente al fuoco
Integrazione della ventilazione di scarico
Vassoi di contenimento per fuoriuscite di sostanze chimiche
I moderni CDM incorporano inoltre sistemi di allarme automatici in grado di attivare le valvole di isolamento e interrompere immediatamente il trasferimento delle sostanze chimiche quando vengono rilevate condizioni anomale.

2. Progettazione del percorso del fluido ad alta purezza
Il mantenimento della purezza delle sostanze chimiche è essenziale per le applicazioni nel settore dei semiconduttori e in quello farmaceutico. I CDM di nuova generazione utilizzano componenti del percorso del fluido ultra-puliti quali:

Tubi in acciaio inossidabile elettrolucidato
Materiali a contatto con il fluido in PFA e PTFE
Valvole a membrana UHP
Filtri ad alta purezza
Raccordi saldati orbitalmente
La riduzione al minimo dei tratti morti è un’altra importante strategia di progettazione. Le superfici interne lisce e i percorsi di flusso ottimizzati contribuiscono a prevenire l’accumulo di particelle e di residui chimici.

3. Automazione intelligente e controllo avanzato
I CDM avanzati sono sempre più integrati con sistemi di automazione intelligenti. Le piattaforme di controllo basate su PLC e i protocolli di comunicazione industriale consentono il monitoraggio in tempo reale e una gestione precisa dei processi.

Le principali funzioni di automazione includono:

Rifornimento automatico delle sostanze chimiche
Controllo digitale della portata
Stabilizzazione della pressione
Monitoraggio del consumo di sostanze chimiche
Avvisi di manutenzione predittiva
Pannelli di controllo per il monitoraggio remoto
Tracciabilità dei lotti
Funzionamento basato su ricette
Grazie all’integrazione delle tecnologie dell’Internet delle cose industriale (IIoT), i CDM possono comunicare direttamente con i sistemi di gestione dello stabilimento e con le apparecchiature di processo, supportando le iniziative di produzione intelligente.

4. Progettazione modulare e scalabile
I moderni impianti di produzione richiedono sistemi flessibili in grado di adattarsi alle mutevoli esigenze di processo. L’architettura modulare dei CDM consente ai produttori di espandere o personalizzare facilmente i sistemi.

I vantaggi del design modulare includono:

Installazione più rapida
Manutenzione semplificata
Tempi di fermo ridotti
Aggiornamenti futuri più agevoli
Costi del ciclo di vita inferiori
Un approccio modulare consente inoltre di isolare in modo indipendente i diversi canali di erogazione delle sostanze chimiche, migliorando la sicurezza e l’affidabilità operativa.

Componenti critici nei sistemi CDM avanzati
Stoccaggio e contenimento delle sostanze chimiche
I serbatoi di stoccaggio delle sostanze chimiche devono essere compatibili con sostanze chimiche aggressive e progettati per prevenire la contaminazione. I materiali comunemente utilizzati includono:

HDPE
PVDF
PFA
Acciaio inossidabile 316L
Spesso vengono integrate strutture di contenimento secondarie per raccogliere le perdite e impedire la diffusione delle fuoriuscite di sostanze chimiche.

Sistemi di pompaggio e controllo della pressione
Un trasferimento accurato delle sostanze chimiche richiede un controllo stabile della pressione e della portata. A seconda dell’applicazione, i sistemi CDM possono utilizzare:

Pompe a membrana
Pompe a soffietto
Pompe pneumatiche
Pompe ad accoppiamento magnetico
Regolatori di pressione avanzati e controllori di portata massica garantiscono un'erogazione costante delle sostanze chimiche agli strumenti di processo.

Valvole e collettori ad alta purezza
Le valvole sono tra i componenti più critici in un CDM. Le valvole a membrana ad alte prestazioni sono ampiamente utilizzate perché offrono:

Bassa generazione di particelle
Eccellente resistenza chimica
Tenuta a prova di perdite
Volume morto minimo
Lunga durata
Anche il design del collettore svolge un ruolo fondamentale nel mantenimento della stabilità del flusso e nella riduzione del rischio di contaminazione.

Sistemi di filtrazione
I sistemi di filtrazione ad alta purezza rimuovono particelle e contaminanti prima che le sostanze chimiche raggiungano le apparecchiature di produzione. La filtrazione multistadio può includere:

Prefiltrazione
Filtrazione fine
Filtrazione a membrana ultrafine
La scelta corretta dei filtri è essenziale per bilanciare le prestazioni di flusso e il controllo della contaminazione.

Sensori e dispositivi di monitoraggio
I moderni CDM integrano diversi sensori per il monitoraggio in tempo reale, tra cui:

Sensori di pressione
Misuratori di portata
Sensori di temperatura
Sensori di livello del liquido
Sensori di rilevamento perdite
Monitor di conducibilità
Il monitoraggio continuo migliora la stabilità del processo e consente un rapido rilevamento dei guasti.

Tecnologie di sicurezza avanzate nei moderni CDM
Rilevamento delle perdite e isolamento automatico
I sistemi di nuova generazione utilizzano sensori di rilevamento delle perdite altamente sensibili, in grado di identificare anche le più piccole perdite di sostanze chimiche. Una volta rilevata una perdita, il sistema può:

Chiudere automaticamente le valvole di isolamento
Arrestare immediatamente le pompe
Attivare i sistemi di scarico
Attivare allarmi visivi e acustici
Questa risposta rapida riduce al minimo i rischi per il personale e le attrezzature.

Integrazione della ventilazione di scarico
Molte sostanze chimiche pericolose rilasciano fumi o vapori tossici. I CDM avanzati sono progettati con sistemi di ventilazione di scarico integrati per rimuovere in modo sicuro i contaminanti presenti nell’aria.

Le cabine a pressione negativa contribuiscono a impedire la fuoriuscita di vapori negli ambienti delle camere bianche.

Interblocchi di sicurezza ridondanti
Vengono utilizzati interblocchi di sicurezza multipli per prevenire operazioni errate e guasti al sistema. Alcuni esempi includono:

Interblocchi delle porte
Interblocchi di limite di pressione
Logica di verifica della portata
Controlli di identificazione delle sostanze chimiche
Circuiti di arresto di emergenza
Queste caratteristiche migliorano significativamente la sicurezza operativa.

Registrazione dei dati e tracciabilità
I moderni CDM supportano la registrazione continua dei dati relativi a:

Registri sull’utilizzo delle sostanze chimiche
Cronologia degli allarmi
Monitoraggio della manutenzione
Parametri di processo
Azioni dell’operatore
La tracciabilità è particolarmente importante nei settori dei semiconduttori e farmaceutico, dove è necessario mantenere rigorosi standard di qualità.

Applicazioni dei moduli di erogazione chimica
Produzione di semiconduttori
Gli stabilimenti di produzione di semiconduttori utilizzano ampiamente i CDM per l’erogazione di:

Fotoresist
Acidi
Solventi
Sospensioni CMP
Prodotti chimici per la pulizia ad alta purezza
Il funzionamento ultra-pulito e il controllo preciso delle sostanze chimiche sono fondamentali per la produzione avanzata di chip.

Settori farmaceutico e biotecnologico
Nella produzione farmaceutica, i CDM contribuiscono a mantenere processi di manipolazione delle sostanze chimiche sterili e privi di contaminazioni, migliorando al contempo la sicurezza degli operatori.

Impianti di lavorazione chimica
Gli impianti di produzione chimica utilizzano i CDM per automatizzare il trasferimento di liquidi corrosivi e pericolosi, riducendo al contempo i rischi legati alla manipolazione manuale.

Produzione di pannelli solari e batterie
I processi di produzione di batterie al litio e di pannelli fotovoltaici richiedono sistemi di erogazione delle sostanze chimiche altamente controllati per mantenere una qualità di produzione costante.

Tendenze future nella tecnologia CDM
Manutenzione predittiva basata sull’intelligenza artificiale
Le tecnologie di intelligenza artificiale e di apprendimento automatico vengono sempre più integrate nelle piattaforme CDM. L’analisi predittiva è in grado di identificare i primi segnali di:

Deterioramento delle pompe
Usura delle valvole
Instabilità del flusso
Ostruzione dei filtri
Ciò contribuisce a ridurre i tempi di inattività imprevisti e i costi di manutenzione.

Tecnologia del gemello digitale
I sistemi di gemello digitale creano modelli virtuali delle operazioni dei CDM, consentendo agli ingegneri di simulare il comportamento del sistema, ottimizzare le prestazioni e migliorare le strategie di sicurezza prima di implementare modifiche negli ambienti di produzione reali.

Maggiore sostenibilità
La sostenibilità ambientale sta diventando una priorità fondamentale nella progettazione. Si prevede che i futuri CDM si concentreranno su:

Riduzione dei rifiuti chimici
Minor consumo energetico
Migliore capacità di riciclaggio
Riduzione delle emissioni
Conformità ai principi di produzione sostenibile
L’utilizzo efficiente delle sostanze chimiche non solo migliora la sostenibilità, ma riduce anche i costi operativi.

Maggiore integrazione con le fabbriche intelligenti
Con l’espansione dell’adozione dell’Industria 4.0, i CDM saranno sempre più interconnessi con:

Sistemi MES
Piattaforme SCADA
Reti di automazione industriale
Sistemi di analisi basati su cloud
Questa integrazione consente il monitoraggio centralizzato, la diagnostica remota e l’ottimizzazione della produzione in tempo reale.

regolatore di contropressione vs regolatore di riduzione della pressione
regolatore di contropressione vs regolatore di riduzione della pressione
Conclusione
La prossima generazione di moduli di erogazione chimica (CDM) rappresenta un importante passo avanti nella tecnologia di gestione delle sostanze chimiche industriali. Combinando il controllo dei fluidi ad alta purezza, l’automazione intelligente, la progettazione modulare e sistemi di sicurezza avanzati, i moderni CDM migliorano significativamente la sicurezza operativa, l’affidabilità dei processi e l’efficienza produttiva.

Man mano che le industrie continuano a orientarsi verso una produzione più intelligente e più responsabile dal punto di vista ambientale, il ruolo dei CDM diventerà ancora più cruciale. Le aziende che investono in tecnologie CDM avanzate possono ottenere luoghi di lavoro più sicuri, una maggiore qualità dei prodotti, tempi di inattività ridotti e una maggiore conformità alle normative ambientali e di sicurezza sempre più rigorose.

In futuro, innovazioni quali la diagnostica basata sull’intelligenza artificiale, i gemelli digitali e i sistemi di fabbrica intelligente completamente integrati trasformeranno ulteriormente le operazioni di erogazione delle sostanze chimiche, creando un nuovo standard per una gestione sicura, intelligente e sostenibile delle sostanze chimiche.

Per ulteriori informazioni sulla progettazione dei moduli di erogazione delle sostanze chimiche (CDM) di nuova generazione per una gestione più sicura delle sostanze chimiche, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/about/.
