Armadi per sostanze chimiche liquide ad alta purezza destinati alla produzione di semiconduttori

{{{sourceTextContent.subTitle}}}

Armadi per sostanze chimiche liquide ad alta purezza destinati alla produzione di semiconduttori

{{{sourceTextContent.description}}}

L'industria dei semiconduttori è uno dei settori manifatturieri tecnologicamente più avanzati al mondo. Con la continua riduzione delle dimensioni dei chip e l’aumento della complessità dei processi, la richiesta di sistemi di erogazione di sostanze chimiche ultra-puliti e controllati con precisione è diventata più critica che mai. Tra le infrastrutture essenziali utilizzate negli stabilimenti di produzione di semiconduttori, gli armadi per sostanze chimiche liquide ad alta purezza svolgono un ruolo fondamentale nel garantire una distribuzione sicura, stabile e priva di contaminazioni.

Queste cabine sono progettate specificamente per lo stoccaggio, il controllo e l’erogazione di sostanze chimiche ad alta purezza utilizzate nei processi di fabbricazione dei wafer, quali la fotolitografia, l’incisione, la pulizia, la deposizione e la lucidatura chimico-meccanica (CMP). Poiché anche una contaminazione microscopica può influire sulla resa dei wafer e sulle prestazioni dei dispositivi, i produttori di semiconduttori necessitano di sistemi di gestione delle sostanze chimiche che soddisfino standard estremamente rigorosi in materia di purezza, sicurezza e automazione.

Questo articolo approfondisce i principi di progettazione, le funzioni, le applicazioni, i materiali, i requisiti di sicurezza e i progressi tecnologici degli armadi per sostanze chimiche liquide ad alta purezza nella produzione di semiconduttori.

regolatore di pressione per bombole di CO₂
regolatore di pressione per bombole di CO₂

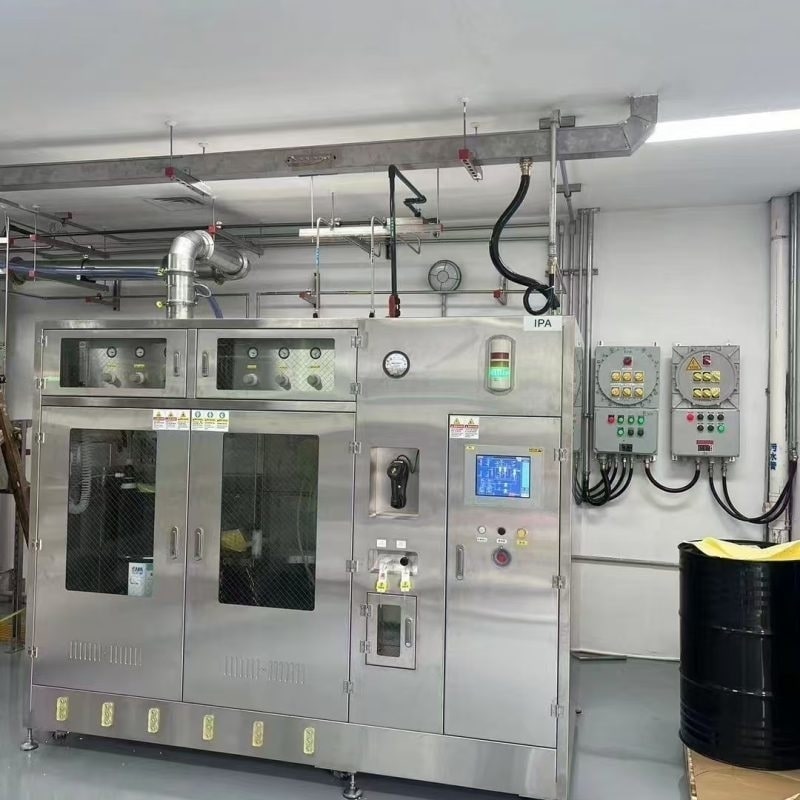

Cosa sono gli armadi per sostanze chimiche liquide ad alta purezza?
Gli armadi per sostanze chimiche liquide ad alta purezza sono sistemi chiusi specializzati, progettati per lo stoccaggio, il contenimento, il monitoraggio e il trasferimento in sicurezza di sostanze chimiche corrosive, tossiche, infiammabili o ultrapure utilizzate negli impianti di produzione di semiconduttori.

Queste cabine sono in genere integrate in sistemi centralizzati di distribuzione delle sostanze chimiche e hanno il compito di fornire le sostanze chimiche di processo da contenitori sfusi o fusti alle apparecchiature di lavorazione dei semiconduttori con un rischio minimo di contaminazione.

Le sostanze chimiche comunemente trattate includono:

Acido solforico (H₂SO₄)
Acido fluoridrico (HF)
Acido nitrico (HNO₃)
Acido cloridrico (HCl)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
Alcool isopropilico (IPA)
Sostanze chimiche per fotoresist
Solventi e sostanze chimiche di processo specializzate
Poiché queste sostanze sono altamente sensibili e spesso pericolose, l’armadio deve garantire una prevenzione precisa delle perdite, la compatibilità chimica, il controllo della pressione e l’isolamento ambientale.

Importanza nella produzione di semiconduttori
La moderna produzione di semiconduttori si basa in larga misura su ambienti di lavorazione ultra-puliti. Man mano che i nodi avanzati si avvicinano ai 5 nm, ai 3 nm e oltre, anche particelle di contaminazione su scala nanometrica o tracce di impurità metalliche possono influire in modo significativo sulle prestazioni dei chip e sulla resa produttiva.

Le cabine per sostanze chimiche liquide ad alta purezza sono essenziali perché:

Prevengono la contaminazione chimica
Garantiscono un’erogazione costante delle sostanze chimiche
Proteggono gli operatori dall’esposizione a sostanze pericolose
Migliorano la ripetibilità del processo
Supportano gli ambienti di produzione automatizzati
Migliorano la sicurezza degli impianti e la conformità normativa
Negli stabilimenti di produzione di semiconduttori, la stabilità del processo influisce direttamente sull’efficienza produttiva e sulla resa dei wafer. Un sistema di erogazione delle sostanze chimiche mal progettato può introdurre particelle, gas disciolti o contaminanti metallici che compromettono interi lotti di produzione.

Pertanto, le cabine per sostanze chimiche liquide ad alta purezza sono progettate con materiali di grado semiconduttore, tecnologia di saldatura orbitale, superfici elettrolucidate e sistemi di monitoraggio avanzati per mantenere i massimi livelli di purezza.

Componenti chiave delle cabine per sostanze chimiche liquide ad alta purezza
1. Involucro della cabina
L’involucro della cabina fornisce protezione fisica e contenimento chimico. Di solito è realizzato in:

Acciaio inossidabile 304 o 316L
Acciaio verniciato a polvere
Polipropilene (PP)
Strutture rivestite in PVDF per sostanze chimiche corrosive
L’involucro comprende porte sigillate, prese d’aria, vassoi di contenimento delle fuoriuscite e interblocchi di sicurezza.

Per le applicazioni nel settore dei semiconduttori, l’acciaio inossidabile con finiture elettrolucidate è ampiamente preferito per la sua resistenza alla corrosione e la bassa generazione di particelle.

2. Sistema di erogazione delle sostanze chimiche
Il sistema di erogazione trasferisce le sostanze chimiche dai contenitori di origine agli strumenti di processo attraverso tubazioni e valvole ultrapulite.

I componenti tipici includono:

Pompe pneumatiche a membrana
Pompe a soffietto
Tubi ad alta purezza
Regolatori di pressione
Valvole di ritegno
Misuratori di portata
Filtri
Sensori chimici
Il sistema deve mantenere pressione e portata stabili, prevenendo al contempo la contaminazione o il degrado chimico.

3. Valvole e raccordi ad alta purezza
Le valvole e i raccordi sono fondamentali per garantire un funzionamento a tenuta stagna e prestazioni di purezza ultraelevata.

I materiali comunemente utilizzati includono:

PFA
PTFE
PVDF
Acciaio inossidabile elettrolucidato
Le valvole a membrana sono comunemente utilizzate perché riducono al minimo lo spazio morto e limitano l’intrappolamento di particelle.

Spesso vengono utilizzati raccordi per tubi saldati orbitalmente per eliminare i rischi di contaminazione associati ai raccordi meccanici.

4. Sistemi di filtrazione
È necessaria una filtrazione avanzata per rimuovere particelle e impurità prima che le sostanze chimiche raggiungano gli strumenti di processo dei semiconduttori.

I filtri possono includere:

Filtri a membrana in PTFE
Filtri per particelle ultrafini
Filtri di degassificazione
Moduli di purificazione chimica
I livelli di filtrazione raggiungono spesso specifiche dell’ordine dei submicron o dei nanometri.

5. Rilevamento delle perdite e sensori di sicurezza
La sicurezza è una priorità fondamentale nella gestione delle sostanze chimiche per semiconduttori.

Gli armadi per sostanze chimiche liquide ad alta purezza includono tipicamente:

Rilevatori di perdite di sostanze chimiche
Sensori di gas
Allarmi di pressione
Sistemi di monitoraggio della portata
Valvole di chiusura di emergenza
Interfacce per la soppressione degli incendi
I sistemi di rilevamento delle perdite possono arrestare automaticamente il flusso delle sostanze chimiche e attivare gli allarmi dell’impianto se vengono rilevate condizioni anomale.

Scelta dei materiali per applicazioni ad altissima purezza
La compatibilità dei materiali è uno degli aspetti più importanti nella progettazione delle cabine per sostanze chimiche.

Le cabine per sostanze chimiche di grado semiconduttore devono evitare:

Contaminazione da ioni metallici
Rilascio di particelle
Corrosione chimica
Degassamento
I materiali comunemente utilizzati includono:

Materiale Vantaggi Applicazioni tipiche
PFA Eccellente resistenza chimica Erogazione di acidi ultrapuri
PTFE Non reattivo e a bassa contaminazione Tubazioni e guarnizioni per sostanze chimiche
PVDF Elevate proprietà meccaniche Sistemi chimici corrosivi
Acciaio inossidabile 316L Elevata resistenza meccanica e alla corrosione Sistemi strutturali e di gas
Quarzo Compatibilità con ambienti ultra-puliti Applicazioni specializzate
L’elettrolucidatura viene comunemente applicata alle superfici in acciaio inossidabile per ridurre la rugosità superficiale e minimizzare la generazione di particelle.

Standard di sicurezza e conformità normativa
Poiché le sostanze chimiche per semiconduttori possono essere altamente pericolose, gli armadi per sostanze chimiche devono essere conformi a rigorosi standard di sicurezza internazionali.

Tra le normative più importanti figurano:

Standard SEMI
Normative NFPA
Requisiti di omologazione FM
Linee guida di sicurezza OSHA
Certificazione CE
Codice internazionale antincendio (IFC)
Le caratteristiche di sicurezza principali includono:

Sistemi di ventilazione
La ventilazione di scarico continua impedisce l’accumulo di vapori pericolosi all’interno dell’armadio.

Contenimento secondario
I vassoi di raccolta e i sistemi di pozzetto contengono le fuoriuscite accidentali di sostanze chimiche.

Sistemi di spegnimento automatico
I sistemi di spegnimento di emergenza isolano il flusso delle sostanze chimiche in caso di eventi anomali.

Resistenza al fuoco
Alcuni armadi sono progettati con una struttura resistente al fuoco per sostanze chimiche infiammabili.

La conformità a questi standard è essenziale per gli stabilimenti di produzione di semiconduttori che operano in ambienti altamente regolamentati.

Tecnologie di automazione e monitoraggio intelligente
La moderna produzione di semiconduttori si affida sempre più alle tecnologie di automazione dell’Industria 4.0. Gli armadi per sostanze chimiche liquide ad alta purezza si stanno evolvendo in sistemi intelligenti con capacità avanzate di monitoraggio e comunicazione.

Tra le funzionalità intelligenti tipiche figurano:

Sistemi di controllo basati su PLC
Interfacce uomo-macchina (HMI)
Monitoraggio remoto
Analisi del flusso in tempo reale
Manutenzione predittiva
Registrazione dei dati
Comunicazione Ethernet e SECS/GEM
Queste tecnologie migliorano il controllo dei processi, riducono i tempi di inattività e supportano gli stabilimenti di produzione di semiconduttori completamente automatizzati.

Il monitoraggio in tempo reale consente agli operatori di tenere traccia di:

Livelli delle sostanze chimiche
Portate
Stabilità della pressione
Stato dei filtri
Presenza di perdite
Prestazioni delle pompe
Gli algoritmi di manutenzione predittiva sono in grado di identificare i primi segni di usura dei componenti prima che si verifichino guasti.

Applicazioni nei processi di produzione dei semiconduttori
Gli armadi per sostanze chimiche liquide ad alta purezza supportano molteplici processi di produzione dei semiconduttori.

Incisione a umido
I sistemi di erogazione di acidi e solventi vengono utilizzati per la rimozione selettiva di materiale durante la lavorazione dei wafer.

Pulizia dei wafer
Sono necessarie sostanze chimiche ultrapure per rimuovere particelle, residui organici e contaminazioni metalliche dalle superfici dei wafer.

Fotolitografia
Le sostanze chimiche fotoresistenti e gli sviluppatori devono essere erogati con un’eccezionale purezza e uniformità di flusso.

Lucidatura chimico-meccanica (CMP)
Le sospensioni e le sostanze chimiche di pulizia richiedono una gestione precisa per mantenere la qualità della superficie dei wafer.

Confezionamento avanzato
Anche i processi di confezionamento dei semiconduttori dipendono da sistemi di erogazione di sostanze chimiche ad alta purezza per la pulizia dei substrati e il trattamento delle superfici.

Sfide nella gestione delle sostanze chimiche ad alta purezza
Nonostante i progressi tecnologici, i sistemi di erogazione delle sostanze chimiche per i semiconduttori devono affrontare diverse sfide ingegneristiche.

Controllo della contaminazione
Mantenere livelli estremamente bassi di contaminazione da particelle e metalli rimane una sfida costante.

Compatibilità chimica
Le sostanze chimiche aggressive, come l’acido fluoridrico, possono degradare rapidamente i materiali incompatibili.

Affidabilità del sistema
Il funzionamento continuo degli stabilimenti di produzione richiede pompe, valvole e sistemi di monitoraggio altamente affidabili.

Miniaturizzazione
Man mano che gli stabilimenti diventano più compatti, è necessario ridurre l’ingombro delle apparecchiature senza compromettere le prestazioni.

Conformità ambientale
I produttori devono ridurre al minimo gli scarti chimici e le emissioni, rispettando al contempo normative ambientali sempre più severe.

Affrontare queste sfide richiede un’innovazione continua nella scienza dei materiali, nella fluidodinamica e nelle tecnologie di automazione.

Tendenze emergenti nella progettazione delle cabine per sostanze chimiche
L’industria dei semiconduttori continua a puntare su maggiore efficienza, maggiore purezza e sistemi di produzione più intelligenti.

Diverse tendenze importanti stanno plasmando il futuro delle cabine per sostanze chimiche liquide ad alta purezza.

1. Maggiore automazione
I sistemi automatizzati di sostituzione delle sostanze chimiche riducono l’esposizione degli operatori e migliorano l’efficienza produttiva.

2. Prevenzione avanzata delle perdite
Le nuove tecnologie dei sensori offrono capacità di rilevamento delle perdite più rapide e accurate.

3. Progettazione modulare dei sistemi
Le piattaforme modulari delle cabine semplificano l’installazione, la manutenzione e le future espansioni.

4. Integrazione del gemello digitale
La tecnologia del gemello digitale consente il monitoraggio virtuale e la simulazione delle prestazioni di erogazione delle sostanze chimiche.

5. Produzione sostenibile
Le tecnologie di riciclaggio delle sostanze chimiche e di riduzione dei rifiuti stanno assumendo un’importanza sempre maggiore.

6. Standard di purezza più rigorosi
I futuri nodi dei semiconduttori richiederanno standard di controllo della contaminazione ancora più rigorosi.

Vantaggi delle cabine per sostanze chimiche liquide ad alta purezza
L’implementazione di sistemi avanzati di armadi per sostanze chimiche offre significativi vantaggi operativi.

Migliore resa del prodotto
L’erogazione di sostanze chimiche priva di contaminazioni migliora l’uniformità della produzione di semiconduttori.

Maggiore sicurezza
I sistemi integrati di monitoraggio e contenimento riducono i rischi sul posto di lavoro.

Tempi di inattività ridotti
Il monitoraggio automatizzato e la manutenzione predittiva migliorano il tempo di funzionamento delle apparecchiature.

Costi di manutenzione ridotti
I materiali di alta qualità e la progettazione di precisione prolungano la durata del sistema.

Conformità normativa
I sistemi di sicurezza avanzati aiutano gli stabilimenti di produzione a rispettare le normative internazionali.

Scalabilità
I moderni sistemi di armadi sono in grado di supportare futuri aggiornamenti dei processi di produzione dei semiconduttori.

Scelta del sistema di armadi per sostanze chimiche più adatto
La scelta dell’armadio per sostanze chimiche liquide ad alta purezza più appropriato dipende da diversi fattori.

Tra le considerazioni chiave figurano:

Compatibilità chimica
Livello di purezza richiesto
Requisiti di portata
Configurazione dell’impianto
Esigenze di automazione
Conformità alle norme di sicurezza
Accessibilità per la manutenzione
Capacità di espansione futura
I produttori di semiconduttori collaborano spesso a stretto contatto con fornitori specializzati in sistemi di fluidi per sviluppare soluzioni personalizzate su misura per specifici requisiti di processo.

Regolatori di pressione per gas ad altissima purezza e alta portata
Regolatori di pressione per gas ad altissima purezza e alta portata
Conclusione
Gli armadi per sostanze chimiche liquide ad alta purezza sono componenti indispensabili nei moderni impianti di produzione di semiconduttori. Man mano che i dispositivi a semiconduttori continuano ad evolversi verso geometrie sempre più piccole e prestazioni sempre più elevate, la necessità di sistemi di erogazione delle sostanze chimiche ultra-puliti, sicuri e affidabili diventa sempre più critica.

Queste cabine non solo proteggono i delicati processi di produzione dei semiconduttori dalla contaminazione, ma garantiscono anche la sicurezza degli operatori, la conformità alle normative ambientali e l’efficienza produttiva. Grazie a materiali avanzati, automazione intelligente, controllo di precisione dei fluidi e una rigorosa progettazione della sicurezza, le cabine per sostanze chimiche liquide ad alta purezza soddisfano i requisiti esigenti della produzione di semiconduttori di nuova generazione.

Man mano che l’industria dei semiconduttori si orienta verso nodi più avanzati, chip per l’intelligenza artificiale, calcolo ad alte prestazioni e tecnologie di packaging avanzate, il ruolo dei sistemi di gestione delle sostanze chimiche ad alta purezza continuerà ad ampliarsi. I produttori che investono in infrastrutture di armadi per sostanze chimiche di alta qualità saranno in una posizione migliore per ottenere una stabilità di processo superiore, una maggiore resa dei wafer e un’affidabilità operativa a lungo termine nel mercato dei semiconduttori in rapida evoluzione.

Per ulteriori informazioni sugli armadi per sostanze chimiche liquide ad alta purezza destinati alla produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
