In che modo gli armadi per sostanze chimiche liquide migliorano la sicurezza nella produzione di semiconduttori

{{{sourceTextContent.subTitle}}}

In che modo gli armadi per sostanze chimiche liquide migliorano la sicurezza nella produzione di semiconduttori

{{{sourceTextContent.description}}}

La produzione di semiconduttori è uno dei processi industriali più impegnativi al mondo, che richiede estrema precisione, controllo della contaminazione e sicurezza operativa. I moderni stabilimenti di produzione di semiconduttori utilizzano centinaia di sostanze chimiche diverse durante la fabbricazione dei wafer, tra cui acidi, solventi, materiali fotoresistenti, sviluppatori, ossidanti e sostanze chimiche di processo specializzate. Molti di questi liquidi sono altamente corrosivi, tossici, infiammabili o reattivi, creando rischi significativi per i lavoratori, le attrezzature e l’ambiente circostante.

Per gestire questi rischi, i produttori di semiconduttori si affidano ad armadi avanzati per sostanze chimiche liquide, che costituiscono una parte fondamentale della loro infrastruttura di distribuzione delle sostanze chimiche. Questi sistemi specializzati di stoccaggio e distribuzione garantiscono un contenimento sicuro, un'erogazione accurata delle sostanze chimiche, la prevenzione delle perdite e il monitoraggio automatizzato delle sostanze chimiche di processo pericolose.

Un armadio per sostanze chimiche liquide progettato correttamente fa molto di più che semplicemente conservare le sostanze chimiche. Integra componenti di sicurezza quali tubazioni a doppio contenimento, sensori di rilevamento delle perdite, sistemi di ventilazione, dispositivi di controllo della pressione, unità di filtrazione e sistemi di controllo automatizzati. Migliorando l’affidabilità nella gestione delle sostanze chimiche, gli armadi per sostanze chimiche liquide aiutano gli stabilimenti di produzione di semiconduttori a raggiungere una maggiore efficienza produttiva, mantenendo al contempo rigorosi standard di sicurezza.

Questo articolo spiega in che modo gli armadi per sostanze chimiche liquide migliorano la sicurezza nella produzione di semiconduttori e perché sono essenziali per i moderni ambienti di camera bianca.

1. L’importanza della sicurezza chimica nella produzione di semiconduttori
La produzione di semiconduttori comporta centinaia di fasi di processo, tra cui pulizia, incisione, deposizione, fotolitografia e lucidatura chimico-meccanica (CMP). Ogni processo richiede sostanze chimiche specifiche con requisiti di purezza estremamente elevati.

Le sostanze chimiche liquide comunemente utilizzate negli stabilimenti di produzione di semiconduttori includono:

Acido solforico (H₂SO₄)
Acido cloridrico (HCl)
Acido fluoridrico (HF)
Acido nitrico (HNO₃)
Perossido di idrogeno (H₂O₂)
Idrossido di ammonio (NH₄OH)
Alcool isopropilico (IPA)
Acetone
Sostanze chimiche per fotoresist
Solventi speciali
Molte di queste sostanze chimiche presentano gravi rischi:

Rischio di corrosione: gli acidi forti possono danneggiare le apparecchiature e le infrastrutture.
Esposizione a sostanze tossiche: i vapori chimici possono nuocere agli operatori se rilasciati nell’ambiente.
Rischi di incendio: i solventi organici possono incendiarsi in condizioni di stoccaggio inadeguate.
Rischi di contaminazione: le impurità chimiche possono ridurre la resa dei wafer.
Problemi ambientali: una gestione impropria delle sostanze chimiche può causare problemi legati ai rifiuti pericolosi.
Poiché i dispositivi a semiconduttori richiedono una precisione a livello nanometrico, anche una minima contaminazione o instabilità chimica può causare ingenti perdite di produzione. Pertanto, una gestione sicura delle sostanze chimiche è essenziale sia per la protezione dei dipendenti che per le prestazioni produttive.

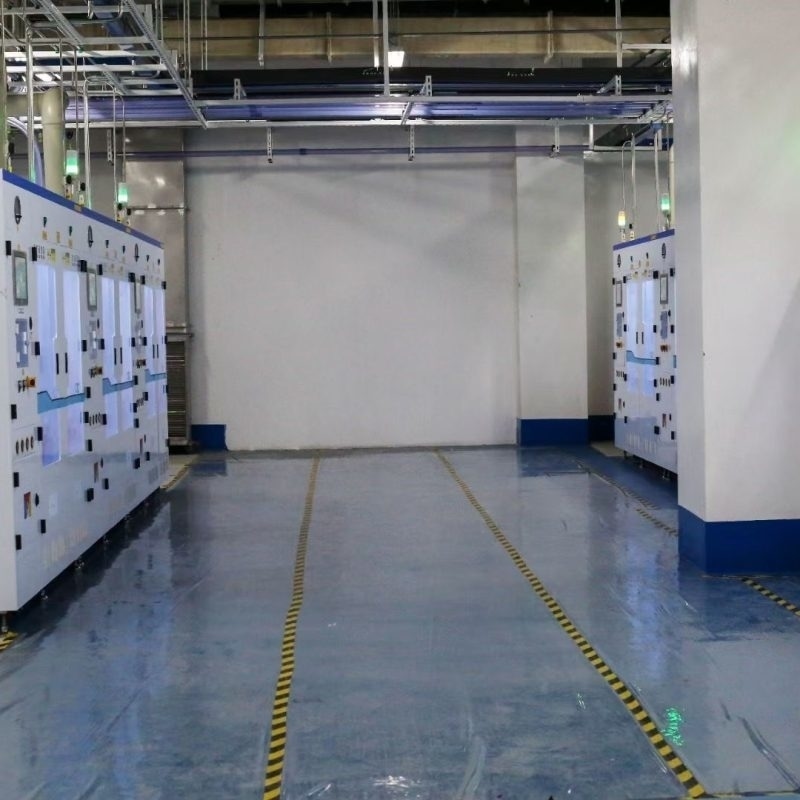

2. Che cos’è un armadio per sostanze chimiche liquide?
Un armadio per sostanze chimiche liquide è un sistema ingegnerizzato progettato per lo stoccaggio, la distribuzione e il controllo in sicurezza di sostanze chimiche liquide ad alta purezza utilizzate nella produzione di semiconduttori.

A differenza dei tradizionali armadi per lo stoccaggio di sostanze chimiche, gli armadi per sostanze chimiche liquide di grado semiconduttore sono sistemi integrati che garantiscono:

Protezione dello stoccaggio delle sostanze chimiche
Erogazione automatizzata delle sostanze chimiche
Contenimento delle perdite
Monitoraggio delle sostanze chimiche
Interblocchi di sicurezza
Purificazione e filtrazione
Collegamento alle apparecchiature di processo
Un tipico armadio per sostanze chimiche liquide comprende:

Serbatoi di stoccaggio delle sostanze chimiche
Contenitori per sostanze chimiche di alta qualità conservano le sostanze chimiche di processo prima della distribuzione. I materiali sono selezionati in base alla compatibilità chimica, tra cui:

Polietilene ad alta densità (HDPE)
Polipropilene (PP)
Polivinilidenfluoruro (PVDF)
Materiali fluoropolimerici come il PTFE
Questi materiali impediscono le reazioni chimiche e mantengono la purezza delle sostanze.

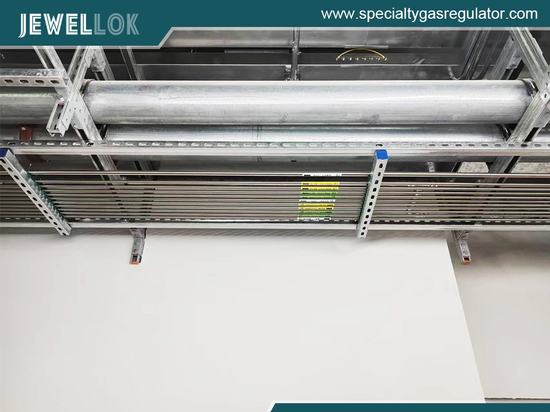

Tubazioni a doppio contenimento
Una delle caratteristiche di sicurezza più importanti è rappresentata dalle tubazioni a doppio contenimento.

Il sistema prevede:

Un tubo interno per il trasporto delle sostanze chimiche
Un tubo esterno di protezione per il contenimento delle perdite
In caso di guasto del tubo primario, lo strato di contenimento secondario impedisce la fuoriuscita di sostanze chimiche nell’ambiente della camera bianca.

Questo design riduce significativamente il rischio di esposizione alle sostanze chimiche e di danni alle apparecchiature.

Pompe e valvole per sostanze chimiche
Pompe e valvole di precisione controllano le portate e la pressione di erogazione delle sostanze chimiche.

I componenti più comuni includono:

Pompe pneumatiche a membrana
Valvole ad alta purezza
Regolatori di pressione
Regolatori di portata
Questi componenti garantiscono che le sostanze chimiche vengano erogate con precisione agli strumenti di processo senza contaminazione.

3. Prevenzione delle perdite di sostanze chimiche e dell’esposizione accidentale
La perdita di sostanze chimiche rappresenta uno dei problemi di sicurezza più gravi negli impianti di produzione di semiconduttori. Una piccola perdita di sostanze chimiche corrosive può danneggiare le apparecchiature, interrompere la produzione e creare rischi per la sicurezza.

Gli armadi per sostanze chimiche liquide migliorano la prevenzione delle perdite grazie a diverse tecnologie.

Sistemi di rilevamento delle perdite
I moderni armadi per sostanze chimiche sono dotati di sensori avanzati, tra cui:

Sensori di perdita di liquidi
Rilevatori di vapori chimici
Sensori di monitoraggio della pressione
Quando si verificano condizioni anomale, il sistema invia immediatamente un segnale di allarme ai sistemi di monitoraggio dell’impianto.

Il rilevamento tempestivo consente agli operatori di:

Interrompere l’erogazione delle sostanze chimiche
Isolare le aree interessate
Eseguire la manutenzione in sicurezza
Prevenire incidenti chimici gravi
Funzione di spegnimento automatico
Molti armadi avanzati per sostanze chimiche liquide includono sistemi di spegnimento automatico di emergenza.

Se l’armadio rileva:

Perdite dalle tubazioni
Pressione anomala
Guasto alla pompa
Fuoriuscita di sostanze chimiche
Il sistema di controllo può automaticamente:

Chiudere le valvole delle sostanze chimiche
Arrestare le pompe
Attivare gli allarmi
Ciò riduce la dipendenza dal funzionamento manuale e migliora la velocità di risposta.

4. Miglioramento della sicurezza degli operatori
La manipolazione delle sostanze chimiche è una delle attività a più alto rischio negli impianti di produzione di semiconduttori. Il trasferimento manuale delle sostanze chimiche può esporre i lavoratori a sostanze pericolose e aumentare il rischio di incidenti.

Gli armadi per sostanze chimiche liquide migliorano la sicurezza degli operatori riducendo al minimo il contatto diretto con le sostanze chimiche.

Sistemi chiusi di erogazione delle sostanze chimiche
Un sistema di erogazione chiuso consente alle sostanze chimiche di passare dai contenitori di stoccaggio direttamente alle apparecchiature di processo per semiconduttori senza necessità di manipolazione a cielo aperto.

I vantaggi includono:

Riduzione dell’esposizione alle sostanze chimiche
Minore rischio di fuoriuscite
Maggiore sicurezza sul posto di lavoro
Migliore controllo della contaminazione
Gli operatori non devono più versare o trasferire manualmente sostanze chimiche pericolose durante le normali operazioni.

Ventilazione e controllo dell’aspirazione
Molti armadi per sostanze chimiche liquide sono dotati di sistemi di aspirazione dedicati.

Questi sistemi rimuovono:

Vapori chimici
Gas nocivi
Fumi di solventi
Una ventilazione adeguata mantiene un ambiente di lavoro più sicuro e previene l’accumulo di vapori pericolosi.

Per gli stabilimenti di produzione di semiconduttori che utilizzano sostanze chimiche volatili come i solventi, una gestione efficace dell’aspirazione è essenziale.

5. Mantenimento di una purezza chimica estremamente elevata
La sicurezza nella produzione di semiconduttori non riguarda solo la prevenzione degli incidenti. La purezza chimica è altrettanto importante.

Anche una contaminazione minima può influire sulle prestazioni dei semiconduttori e ridurre la resa produttiva.

Gli armadi per sostanze chimiche liquide aiutano a mantenere la qualità delle sostanze chimiche attraverso:

Materiali ad alta purezza
I sistemi di erogazione delle sostanze chimiche per semiconduttori utilizzano comunemente materiali resistenti alla corrosione quali:

PVDF
PTFE
PFA
Acciaio inossidabile ad alta purezza
Questi materiali riducono al minimo la generazione di particelle e la contaminazione chimica.

Sistemi di filtrazione
I sistemi di filtrazione integrati rimuovono:

Particelle
Ioni metallici
Impurità chimiche
prima che le sostanze chimiche raggiungano le apparecchiature di processo.

La filtrazione ad alta efficienza garantisce prestazioni stabili delle sostanze chimiche durante i processi critici di fabbricazione dei wafer.

Ambiente chimico controllato
Gli armadi per sostanze chimiche liquide mantengono condizioni stabili controllando:

Temperatura
Pressione
Portata
Tempo di esposizione alle sostanze chimiche
Ciò migliora l’uniformità del processo e riduce i difetti di produzione.

6. Miglioramento dell’automazione e dell’affidabilità di processo
I moderni stabilimenti di produzione di semiconduttori richiedono sistemi di gestione delle sostanze chimiche altamente automatizzati. Il funzionamento manuale crea variabilità e aumenta la possibilità di errore umano.

Gli armadi per sostanze chimiche liquide si integrano con i sistemi di automazione di fabbrica, tra cui:

Sistemi di controllo PLC
Reti di comunicazione industriali
Software di monitoraggio di fabbrica
Sistemi di gestione delle apparecchiature
L’automazione offre numerosi vantaggi:

Erogazione accurata delle sostanze chimiche
Il controllo automatizzato garantisce che le apparecchiature per semiconduttori ricevano la quantità corretta di sostanza chimica alla portata richiesta.

Ciò migliora:

La ripetibilità del processo
La qualità dei wafer
L’efficienza produttiva
Monitoraggio in tempo reale
Gli operatori possono monitorare parametri importanti quali:

Livello delle sostanze chimiche
Portata
Pressione
Temperatura
Stato del sistema
Le informazioni in tempo reale consentono la manutenzione predittiva e riducono i tempi di inattività imprevisti.

7. Conformità agli standard di sicurezza per i semiconduttori
Gli impianti di produzione di semiconduttori devono rispettare rigide normative di sicurezza e standard di settore.

Gli armadi per sostanze chimiche liquide sono progettati in conformità ai requisiti di organizzazioni quali:

Standard SEMI
Requisiti di sicurezza OSHA
Linee guida NFPA sulla sicurezza chimica
Normative internazionali sulla sicurezza delle camere bianche
La conformità garantisce che i sistemi di gestione delle sostanze chimiche soddisfino i requisiti relativi a:

Protezione antincendio
Contenimento delle sostanze chimiche
Sicurezza dei lavoratori
Tutela ambientale
I produttori di apparecchiature per semiconduttori spesso personalizzano gli armadi per sostanze chimiche liquide in base alle esigenze degli stabilimenti di produzione, alle caratteristiche delle sostanze chimiche e alle applicazioni di processo.

8. Applicazioni degli armadi per sostanze chimiche liquide nei processi dei semiconduttori
Gli armadi per sostanze chimiche liquide sono ampiamente utilizzati in tutte le applicazioni di produzione di semiconduttori.

Processi di pulizia a umido
I processi di pulizia richiedono sostanze chimiche aggressive per rimuovere:

Contaminazione organica
Residui metallici
Particelle
Gli armadi per sostanze chimiche garantiscono un'erogazione sicura e stabile delle sostanze chimiche per la pulizia delle apparecchiature.

Processi di fotolitografia
Le sostanze chimiche per fotoresist e sviluppatori richiedono una gestione precisa per mantenere l’accuratezza dell’immagine.

Gli armadi per sostanze chimiche garantiscono:

Erogazione stabile delle sostanze chimiche
Flusso controllato
Contaminazione ridotta
Processi CMP
La lucidatura chimico-meccanica utilizza sostanze chimiche in sospensione che richiedono un’erogazione controllata.

I sistemi per sostanze chimiche liquide aiutano a mantenere una qualità costante della sospensione e a migliorare le prestazioni di lucidatura dei wafer.

Produzione avanzata di semiconduttori
Man mano che i nodi dei semiconduttori continuano a ridursi, la gestione delle sostanze chimiche diventa sempre più critica.

Gli stabilimenti di produzione avanzati richiedono soluzioni di erogazione delle sostanze chimiche altamente affidabili per supportare:

Produzione di semiconduttori a 5 nm e 3 nm
Produzione ad alto volume
Processi di packaging avanzati
9. Scegliere il giusto produttore di armadi per sostanze chimiche liquide
La scelta del giusto fornitore di armadi per sostanze chimiche liquide è essenziale per i produttori di semiconduttori.

Tra i fattori di valutazione importanti figurano:

Compatibilità dei materiali
L’armadio deve essere progettato in base alle sostanze chimiche utilizzate. Sostanze chimiche diverse richiedono materiali diversi per prevenire la corrosione e la contaminazione.

Capacità di progettazione su misura
Ogni impianto di produzione di semiconduttori presenta requisiti specifici. Un produttore professionale dovrebbe fornire:

Progettazione personalizzata dell’armadio
Analisi di compatibilità chimica
Configurazione delle tubazioni
Integrazione dell’automazione
Progettazione di sicurezza
I fornitori affidabili dovrebbero garantire caratteristiche di sicurezza quali:

Rilevamento delle perdite
Arresto di emergenza
Sistemi di scarico
Contenimento secondario
Controllo di qualità
Le applicazioni nel settore dei semiconduttori richiedono standard di produzione rigorosi. I fornitori dovrebbero garantire il controllo di qualità per:

Processi di saldatura
Assemblaggio in ambiente pulito
Ispezione dei componenti
Test dei sistemi

Conclusione
Gli armadi per sostanze chimiche liquide svolgono un ruolo fondamentale nel migliorare la sicurezza, l’affidabilità e l’efficienza nella produzione di semiconduttori. Grazie alla combinazione di tecnologie avanzate di contenimento, erogazione automatizzata delle sostanze chimiche, rilevamento delle perdite, sistemi di ventilazione e materiali ad alta purezza, questi sistemi proteggono gli operatori garantendo al contempo il rigoroso controllo delle sostanze chimiche richiesto dalla produzione di semiconduttori.

Man mano che le tecnologie dei semiconduttori continuano a evolversi verso nodi di processo sempre più piccoli e dispositivi dalle prestazioni sempre più elevate, i requisiti di gestione delle sostanze chimiche diventeranno sempre più esigenti. Gli armadi per sostanze chimiche liquide affidabili rimarranno una soluzione essenziale per gli stabilimenti di produzione di semiconduttori che mirano a operazioni più sicure, a una maggiore stabilità dei processi e a una maggiore produttività.

Per i produttori di semiconduttori, investire in un sistema di armadi per sostanze chimiche liquide di alta qualità non rappresenta solo un miglioramento in termini di sicurezza, ma anche una decisione strategica a sostegno del successo produttivo a lungo termine.

Per ulteriori informazioni su come gli armadi per sostanze chimiche liquide migliorano la sicurezza nella produzione di semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
