Come prevenire la contaminazione nei sistemi a gas xeno ad alta purezza

{{{sourceTextContent.subTitle}}}

Come prevenire la contaminazione nei sistemi a gas xeno ad alta purezza

{{{sourceTextContent.description}}}

I sistemi a gas xeno ad alta purezza sono una risorsa fondamentale nelle applicazioni scientifiche e industriali avanzate, che spaziano dagli esperimenti di fisica delle particelle alla ricerca della materia oscura, fino alla produzione di semiconduttori di nuova generazione e alla diagnostica per immagini. Le prestazioni e il successo di queste applicazioni sono estremamente sensibili alla presenza di tracce di impurità. Di conseguenza, la prevenzione della contaminazione nei sistemi di gestione dello xenon non è semplicemente un dettaglio procedurale, ma una sfida ingegneristica fondamentale. Questo articolo fornisce una panoramica tecnica completa delle fonti di contaminazione e descrive in dettaglio un approccio sistematico e a più livelli per la loro prevenzione, che comprende la progettazione del sistema, la selezione dei materiali, le procedure di preparazione, i protocolli operativi e le tecniche di convalida.

Valvola a membrana in acciaio inossidabile 316L per UHP
Valvola a membrana in acciaio inossidabile 316L per UHP
1. L’imperativo della purezza
Le proprietà uniche dello xeno — il suo elevato numero atomico, la densità, la risposta di scintillazione e ionizzazione e l’inerzia chimica — lo rendono inestimabile. Nelle camere a proiezione temporale (TPC) a xenon liquido (LXe) utilizzate per la ricerca della materia oscura, impurità come l’ossigeno o l’acqua a livelli di parti per milione (ppm) o addirittura di parti per miliardo (ppb) possono catturare elettroni liberi, compromettendo la risoluzione energetica e la sensibilità. Nella produzione di semiconduttori, lo xeno viene utilizzato per la fresatura e l’incisione con fascio ionico; i contaminanti possono causare difetti negli strati dei dispositivi. Nell’imaging medico, gli isotopi radioattivi dello xeno devono essere isotopicamente e chimicamente puri per garantire una diagnostica accurata.

La prevenzione della contaminazione è una disciplina olistica. Richiede la consapevolezza che i contaminanti possono essere introdotti in ogni fase: dalla fornitura del gas stessa, attraverso ogni componente con cui il gas entra in contatto, durante l’assemblaggio del sistema e per tutta la sua vita operativa. Il principio guida è la minimizzazione: ridurre al minimo le fonti, ridurre al minimo l’esposizione e monitorare continuamente.

2. Fonti primarie di contaminazione
Comprendere il nemico è il primo passo. I contaminanti nei sistemi a gas di xeno ad alta purezza rientrano in diverse categorie:

Impurità intrinseche del gas: anche lo xeno di massima purezza fornito dai produttori (ad es. purezza del 99,9999% o “6N”) contiene tracce di altri gas nobili (kripton, argon), azoto, ossigeno, anidride carbonica e idrocarburi. Per le applicazioni ad altissima purezza (UHP), un’ulteriore purificazione in loco è indispensabile.

Degassamento: tutti i materiali rilasciano gas adsorbiti (H₂O, N₂, O₂, CO, CO₂, H₂) dalle loro superfici e, in misura minore, dal loro volume. Questa è la fonte di contaminazione più diffusa e persistente nei sistemi sigillati. Gli elastomeri, le materie plastiche e i metalli comuni sono i principali responsabili.

Infiltrazione da perdite: le perdite, sia virtuali che reali, consentono ai gas atmosferici (78% N₂, 21% O₂, ~1% Ar, H₂O variabile) di infiltrarsi nel sistema. Un sistema sotto vuoto o contenente gas a pressione sub-atmosferica è particolarmente vulnerabile.

Particelle: Polvere, trucioli metallici, fibre e materiali distaccati dai componenti o dall’assemblaggio possono ostruire fisicamente filtri, valvole e volumi sensibili. Essi fungono inoltre da siti con ampia superficie per l’adsorbimento e il successivo degassamento.

Introdotti dall’uomo: umidità, oli della pelle e anidride carbonica del respiro sono i principali contaminanti introdotti durante l’assemblaggio, la manutenzione o la manipolazione dei componenti.

Generati dal sistema: i processi operativi possono generare contaminanti. Tra gli esempi figurano la degradazione dei lubrificanti nelle pompe o nelle valvole, la decomposizione termica dei materiali e le reazioni chimiche catalizzate da filamenti caldi o scariche (ad esempio, nei getters di purificazione o nelle pompe ioniche).

3. Una strategia di difesa a più livelli: prevenzione in ogni fase
3.1. Progettazione del sistema e selezione dei materiali
La battaglia contro la contaminazione si vince già in fase di progettazione.

Ridurre al minimo la complessità e il volume: progettare il sistema di gas in modo che sia il più semplice e compatto possibile. Ogni raccordo, valvola, metro di tubazione e componente in più rappresenta una potenziale fonte di contaminazione e aumenta la superficie totale soggetta a degassamento. Adottare una filosofia improntata alla semplicità.

Compatibilità dei materiali:

Metalli: l’acciaio inossidabile 316L/316LN elettrolucidato è lo standard del settore. Il grado “L” a basso tenore di carbonio riduce al minimo la precipitazione di carburi, migliorando la resistenza alla corrosione. L’elettrolucidatura crea uno strato liscio e passivo di ossido di cromo che riduce drasticamente la superficie esposta e i tassi di degassamento. Evitare l’uso di rame e ottone nei percorsi critici del gas a causa del maggiore degassamento e del potenziale effetto catalitico.

Guarnizioni: Le guarnizioni metalliche (ad es. flange Conflat® con guarnizioni in rame o nichel) sono obbligatorie per le applicazioni UHP e sotto vuoto. Garantiscono una tenuta ermetica e ultra-pulita con permeazione minima. Laddove gli elastomeri siano inevitabili (ad es. per i diaframmi delle valvole), utilizzare perfluoroelastomeri (FFKM) come Kalrez® o Chemraz®, che offrono una resistenza chimica superiore e un degassamento inferiore rispetto al Viton®, ma tenendo presente che rimangono comunque un compromesso.

Componenti interni: specificare componenti con materiali interni a basso degassamento. Gli steli e le sedi delle valvole devono essere metallo su metallo oppure utilizzare polimeri compatibili ad alte prestazioni.

Finitura superficiale: specificare finiture elettrolucidate (EP) o passivate chimicamente (CP) per tutte le superfici a contatto con il fluido. Una superficie liscia (tipicamente < 15 micro-pollici Ra) riduce al minimo i siti di adsorbimento e facilita la pulizia. Tutti i componenti devono essere puliti e confezionati in sacchetti dal produttore secondo uno standard pertinente (ad es. ASTM B912 per l’elettropolitura).

Integrazione della purificazione: Progettare il sistema con un circuito di purificazione integrato ad alta capacità. Tale circuito deve includere un circolatore (ad es. una pompa a soffietto metallico o a membrana) e uno o più letti di purificazione. Il sistema deve consentire la purificazione continua o in batch dello stock di xeno, indipendentemente dall’esperimento o dal processo principale.

3.2. Preparazione e pulizia dei componenti
I componenti devono essere forniti puliti e mantenuti tali.

Pre-pulizia da parte dei fornitori: procurarsi i componenti da fornitori specializzati in applicazioni ad alta purezza o a vuoto ultra-elevato (UHV). Questi devono eseguire e certificare processi di pulizia quali lo sgrassaggio con solventi, la pulizia alcalina e il risciacquo di precisione con acqua deionizzata.

Pulizia interna (se richiesta): un protocollo standard prevede:

Sgrassaggio: bagno a ultrasuoni in un solvente ad alta purezza (ad es. acetone per uso elettronico, seguito da metanolo).

Pulizia alcalina: per rimuovere i residui organici.

Risciacquo: risciacqui multipli in acqua deionizzata (DI) con resistività di 18,2 MΩ·cm.

Passivazione acida (per l’acciaio inossidabile): immersione in un bagno di acido nitrico per potenziare lo strato di ossido di cromo.

Risciacquo finale: un risciacquo accurato con acqua deionizzata.

Asciugatura: Essiccazione in forno pulito a >100 °C sotto un flusso di azoto o aria secca e priva di oli.

Manipolazione e conservazione in condizioni di pulizia: Dopo la pulizia, i componenti devono essere manipolati esclusivamente con guanti puliti e privi di polvere in un ambiente controllato (banco pulito o camera bianca). Devono essere sigillati in doppi sacchetti di plastica con spurgo di azoto secco fino al momento dell’assemblaggio.

3.3. Assemblaggio e installazione
L’assemblaggio è una fase critica in cui la pulizia può essere facilmente compromessa.

Ambiente: eseguire l’assemblaggio in un’area pulita designata (Classe ISO 7 o superiore). Controllare l’umidità e la concentrazione di particolato.

Integrità contro le perdite: eseguire un controllo delle perdite con elio su ogni giunto saldato e su ogni connessione assemblata prima di introdurre lo xeno. Utilizzare un rilevatore di perdite a spettrometro di massa sensibile (in grado di rilevare < 1×10⁻¹⁰ mbar·L/s). Ricordare che un sistema a tenuta stagna costituisce anche una barriera contro l’ingresso di contaminanti.

Spurgo: prima della sigillatura finale, il sistema assemblato deve essere ripetutamente evacuato e riempito con un gas di spurgo pulito e secco (tipicamente azoto o argon di grado di ricerca) per diluire e rimuovere i contaminanti atmosferici. Questo processo è spesso denominato “spurgo a cicli”.

3.4. Condizionamento del sistema (bake-out)
I tassi di degassamento dipendono in modo esponenziale dalla temperatura. La misura più efficace in assoluto per ridurre il carico di acqua e gas dalle superfici metalliche è un bake-out ad alta temperatura.

Procedimento: L’intero sistema (o quanto più possibile) viene riscaldato sotto vuoto, in genere a 150-250 °C per i sistemi in acciaio inossidabile, per 24-72 ore. Ciò fornisce l’energia termica necessaria per desorbire l’acqua e altre molecole profondamente legate alla superficie.

Considerazioni: Si utilizzano nastri riscaldanti e isolanti. I componenti sensibili alla temperatura (valvole, manometri, pompe) devono essere protetti o sottoposti a trattamento termico a temperature inferiori, specificate. Durante il trattamento termico, il sistema deve essere svuotato mediante una pompa a vuoto adeguata (pompa turbomolecolare) per rimuovere i gas desorbiti.

3.5. Tecnologie di purificazione in loco
Anche dopo il bake-out, permangono impurità che verranno introdotte insieme allo xeno. È essenziale disporre di un sistema di purificazione in loco.

Getter: sono gli elementi fondamentali della purificazione dello xeno.

Getter a metallo caldo: (ad es. SAES MonoTorr® o leghe simili di Zr-V-Fe). Riscaldati a 350-450 °C, catturano chimicamente (intrappolando in modo irreversibile) gas attivi come H₂, O₂, N₂, CO, CO₂ e H₂O con un’efficienza estremamente elevata. Rappresentano la prima linea di difesa contro la maggior parte delle impurità elettronegative.

Trappole a freddo: operando a temperature criogeniche (ad es. azoto liquido, 77 K), queste trappole condensano fisicamente le impurità ad alto punto di ebollizione come l’acqua e gli idrocarburi pesanti. Sono semplici ed efficaci, ma richiedono una rigenerazione periodica.

Distillazione: per le applicazioni più esigenti, la distillazione criogenica continua è in grado di separare lo xeno dalle impurità più leggere (ad es. il kripton) e da quelle più pesanti. Si tratta di un processo complesso, ma offre la massima purezza finale, specialmente per la rimozione di altri gas nobili.

Filtrazione: filtri in metallo sinterizzato in linea (2 µm o più fini) vengono posizionati in punti strategici per catturare il particolato. Devono essere realizzati nello stesso acciaio inossidabile elettrolucidato ed essere lavabili.

3.6. Protocolli operativi
Trasferimento del gas: utilizzare esclusivamente apparecchiature dedicate e pulite per la gestione del gas. Evitare sbalzi di pressione che possano causare il riflusso dalle pompe o l’ingresso di aria ambiente.

Circolazione continua: in applicazioni critiche come i TPC a LXe, lo xeno viene fatto circolare continuamente attraverso il sistema di purificazione durante il funzionamento per mantenere la purezza a fronte del degassamento dai materiali del rivelatore.

Ridurre al minimo l’esposizione: qualsiasi procedura che richieda l’apertura del sistema (ad esempio, per installare una sorgente di calibrazione) deve essere pianificata meticolosamente per ridurre al minimo il volume esposto e il tempo di apertura. È possibile utilizzare sacchi a guanto pre-spurgati riempiti con azoto secco.

4. Convalida e monitoraggio
Non è possibile gestire ciò che non si misura.

Analisi dei gas residui (RGA): uno spettrometro di massa a quadrupolo è lo strumento diagnostico principale. Viene utilizzato durante il bake-out per monitorare le specie di degassamento e durante il funzionamento per quantificare le pressioni parziali delle impurità in fase gassosa. È in grado di rilevare impurità fino a livelli di ppm o ppb.

Misure della durata di vita degli elettroni: Nei TPC a LXe, la durata di vita degli elettroni è il parametro operativo diretto della purezza. Le impurità elettronegative catturano gli elettroni vaganti. Una durata di vita lunga (ad es. >1 ms) indica un’eccellente purezza. Si tratta di una misura funzionale in situ della pulizia del sistema.

Analizzatori di umidità e ossigeno: analizzatori dedicati, in grado di rilevare tracce minime, possono fornire un monitoraggio continuo e in tempo reale di specifici contaminanti critici, offrendo un feedback immediato sullo stato di salute del sistema e sull’efficienza della purificazione.

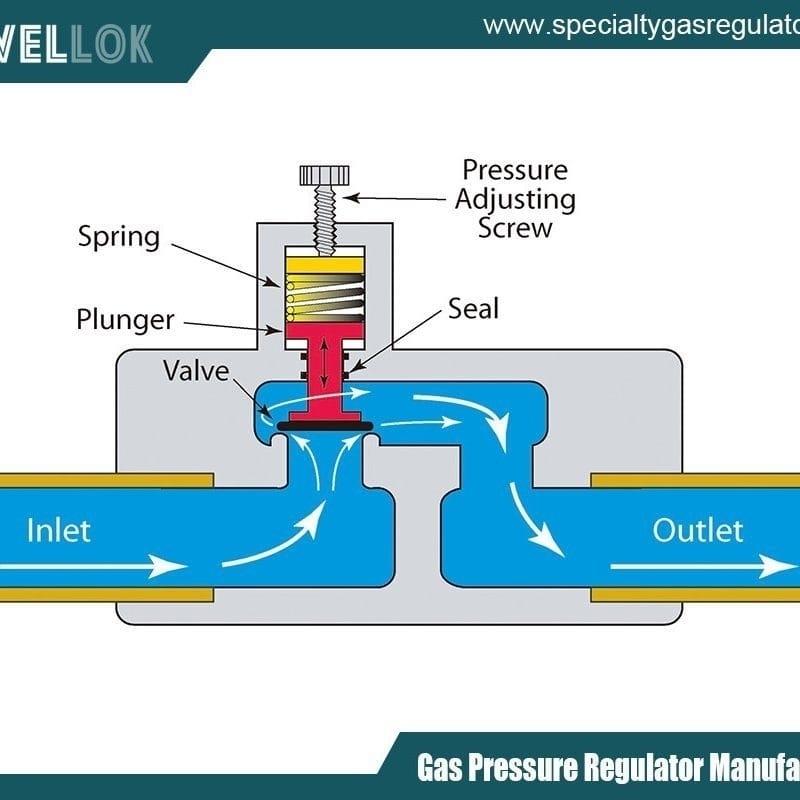

produttori di regolatori per gas speciali
produttori di regolatori per gas speciali
5. Conclusione
Prevenire la contaminazione in un sistema di gas xeno ad alta purezza è un impegno rigoroso e continuo che richiede un approccio sistematico. Inizia con una progettazione intelligente che utilizzi materiali e finiture appropriati, si concretizza attraverso meticolose procedure di pulizia, assemblaggio e condizionamento, ed è sostenuto da una purificazione integrata e da un monitoraggio attento. Non esiste un’unica “soluzione miracolosa”; il successo si ottiene piuttosto attraverso l’effetto cumulativo di barriere multiple e ridondanti contro la contaminazione. Aderendo a questi principi — ridurre al minimo le fonti, progettare per facilitare la pulizia, sottoporre a trattamento termico intensivo, purificare continuamente e monitorare senza sosta — ingegneri e scienziati possono creare e mantenere gli ambienti di xeno incontaminati necessari per spingere i confini della scoperta nella fisica fondamentale, nella produzione avanzata e nella tecnologia medica. La purezza dello xeno è, in definitiva, un riflesso diretto della cura e del rigore investiti nel sistema che lo contiene.
