I 5 migliori regolatori di gas kripton ad altissima purezza per applicazioni critiche

{{{sourceTextContent.subTitle}}}

I 5 migliori regolatori di gas kripton ad altissima purezza per applicazioni critiche

{{{sourceTextContent.description}}}

Nel mondo esigente della tecnologia avanzata e della ricerca scientifica, l’integrità dei gas di processo è imprescindibile. Il kripton (Kr), un gas nobile dalle proprietà uniche, è indispensabile in applicazioni critiche quali la litografia dei semiconduttori (in particolare per i laser ad eccimeri KrF), l’isolamento ad alta efficienza delle finestre, l’illuminazione specializzata e la ricerca all’avanguardia nel campo della fisica delle particelle. In questi ambiti, anche tracce minime di contaminanti — umidità, ossigeno, idrocarburi o particolato — possono causare guasti catastrofici, prodotti difettosi o dati sperimentali compromessi.

Il percorso del regolatore di gas kripton ad altissima purezza (UHP) dalla bombola al punto di utilizzo è particolarmente vulnerabile. Il componente più critico che governa questa fase finale dell’erogazione del gas è il regolatore di pressione. Un regolatore industriale standard è fonte di contaminazione, soggetto a degassamento, permeazione e distacco della sede interna. Pertanto, la scelta di un regolatore progettato specificamente per applicazioni di purezza ultraelevata è fondamentale.

Questo articolo approfondisce i cinque migliori regolatori di gas kripton a purezza ultraelevata, analizzandone le filosofie di progettazione, le caratteristiche chiave e l’idoneità alle applicazioni più critiche. Definiremo i criteri essenziali per i regolatori UHP prima di valutare i modelli di punta dei pionieri del settore.

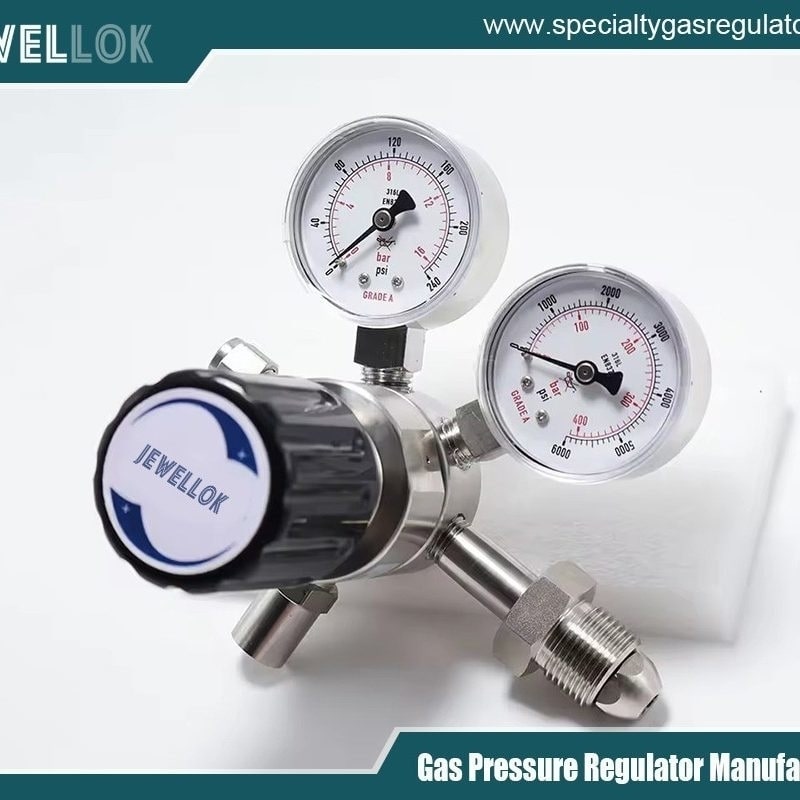

regolatore di pressione e valvola riduttrice di pressione
regolatore di pressione e valvola riduttrice di pressione
Definizione del regolatore per purezza ultraelevata: criteri chiave
Prima di esaminare prodotti specifici, è fondamentale comprendere cosa distingue un regolatore UHP dalle sue controparti convenzionali.

Materiali di costruzione: Tutti i materiali a contatto con il gas devono essere non contaminanti. Ciò significa in genere:

Corpo: acciaio inossidabile 316L, elettrolucidato (EP) con finitura a specchio (ad es. Ra < 10 µin) per ridurre al minimo la superficie esposta e l’adesione delle particelle.

Guarnizioni: metallo (in genere acciaio inossidabile o monel) o elastomeri ad alta integrità e bassa permeabilità come i perfluoroelastomeri Kalrez® o Chemraz® per guarnizioni specifiche.

Diaframma: acciaio inossidabile, saldato al corpo del regolatore per eliminare una delle principali fonti di perdite virtuali e permeazione.

Sede interna della valvola: spesso realizzata in PTFE o in un materiale simile a bassa permeazione e privo di degassamento.

Progettazione e produzione:

Progettazione con rilevamento a diaframma: i regolatori UHP utilizzano quasi esclusivamente un diaframma (anziché un pistone) per rilevare la pressione di uscita, poiché i pistoni presentano una superficie maggiore e possono causare attrito e generare particelle.

Connessioni saldate o sigillate con metalli: i raccordi sono standard. Si evitano le filettature NPT poiché possono generare particelle.

Porte di spurgo: porte di spurgo dedicate sia sul lato di ingresso che su quello di uscita consentono un corretto “spurgo” del corpo del regolatore prima del collegamento a sistemi sensibili.

Assemblaggio in camera bianca: i regolatori devono essere assemblati in un ambiente controllato, in una camera bianca di classe ISO 4 o superiore.

Specifiche prestazionali:

Integrità contro le perdite: tassi di perdita esterna estremamente bassi, tipicamente < 1 x 10⁻⁹ atm cc/sec He.

Stabilità della pressione di uscita: Controllo preciso con effetti minimi di “creep” o “lock-up”.

Pulizia: Certificato per i livelli di particolato (ad es., < 5 particelle >0,1 µm per piede cubo) e per il degassamento di idrocarburi/umidità dopo un adeguato trattamento termico.

I 5 migliori regolatori di kripton ad altissima purezza
Sulla base della reputazione nel settore, delle specifiche tecniche e delle prestazioni comprovate in applicazioni critiche con kripton, ecco cinque regolatori esemplari.

1. Regolatore Swagelok® serie KPR per gas UHP
La serie KPR di Swagelok è spesso considerata il punto di riferimento nella distribuzione di gas UHP, rinomata per la sua affidabilità e le prestazioni eccezionali.

Caratteristiche principali e tecnologia:

Diaframma interamente in metallo, saldato: Il cuore del regolatore KPR è il diaframma in acciaio inossidabile 316L EP, saldato al corpo. Ciò elimina completamente la presenza di elastomeri dalla cavità di rilevamento della pressione, rendendolo ideale per le applicazioni più sensibili e consentendo un bake-out completo (tipicamente fino a 150 °C).

Stelo della valvola non rotante con punta a sfera: Riduce l’usura e la generazione di particelle, migliorando la durata e l’uniformità della sede.

Test rigorosi: Ogni unità viene sottoposta a test di tenuta all’elio e spesso include una certificazione di pulizia.

Sistema di spurgo integrato: Progettato con configurazioni di spurgo opzionali per facilitare lo spurgo efficiente dei tratti morti.

Perché è adatto al kripton: il suo design interamente in metallo saldato garantisce una permeazione pari a zero di contaminanti atmosferici nel flusso di gas e un degassamento pari a zero dagli elastomeri. Ciò è fondamentale per i sistemi laser ad eccimeri KrF, dove tracce di idrocarburi o umidità possono degradare le ottiche del laser e la potenza emessa. La sua robustezza lo rende inoltre adatto ai sistemi di stoccaggio e trasferimento di kripton ad alta purezza.

Ideale per: Installazioni in reparti di litografia dei semiconduttori, ricerca nei laboratori nazionali e realizzazioni di pannelli per gas a lungo termine e ad alta affidabilità.

2. Regolatore Parker Hannifin serie Veriflo UHP 3200
La serie Veriflo 3200 di Parker è un concorrente formidabile, che offre caratteristiche avanzate con particolare attenzione alla contaminazione zero e al controllo preciso.

Caratteristiche chiave e tecnologia:

Diaframma a scorrimento “Zero Clearance”: questo design brevettato garantisce sensibilità e stabilità superiori a pressioni di erogazione molto basse, un requisito comune negli ambienti di ricerca.

Tenuta metallo su metallo: utilizza guarnizioni metalliche su tutta la struttura per garantire la massima integrità, compatibile con procedure di bake-out aggressive.

Componenti interni elettrolucidati: tutte le superfici a contatto con il fluido sono elettrolucidate con una finitura fine per una pulizia ottimale.

Filtri in linea opzionali: Possono essere integrati con filtri per particelle sub-microniche per la massima protezione.

Perché è adatto al kripton: Il design “zero clearance” offre una stabilità eccezionale per applicazioni che richiedono flussi di kripton a bassa pressione estremamente precisi, come nella calibrazione di rilevatori sensibili o in determinati processi di deposizione di film sottili. La sua struttura interamente in metallo soddisfa i requisiti di purezza del kripton UHP.

Ideale per: Apparecchiature di laboratorio analitico, erogazione di gas di calibrazione e processi specializzati di ricerca e sviluppo che richiedono una bassa pressione ultra-stabile.

3. Regolatore UHP Tescom serie 44-2300/4400
Tescom (ora parte di Emerson) vanta una lunga tradizione nel controllo della pressione. I suoi modelli UHP 44-2300 (monostadio) e 44-4400 (bistadio) sono prodotti affidabili, noti per il loro equilibrio e le loro prestazioni.

Caratteristiche principali e tecnologia:

Opzione a doppio stadio (44-4400): garantisce una stabilità superiore della pressione di uscita compensando il calo della pressione in ingresso man mano che la bombola si svuota. Si tratta di un vantaggio significativo per mantenere condizioni costanti nei processi di lunga durata.

Diaframma in acciaio inossidabile: un diaframma di rilevamento in acciaio inossidabile di ampia superficie garantisce una risposta rapida.

Pulizia controllata: prodotto e confezionato in ambiente di camera bianca.

Ampia gamma di opzioni: disponibile con vari attacchi di ingresso/uscita (VCJ, CGA) e intervalli di pressione.

Perché è adatto al kripton: il modello a doppio stadio (44-4400) è particolarmente indicato per applicazioni quali la polverizzazione o il riempimento di unità di finestre isolanti, dove una pressione costante del kripton per l’intera durata di vita della bombola è fondamentale per mantenere l’uniformità del processo. Offre un ottimo connubio tra purezza e stabilità pratica.

Ideale per: ambienti di produzione per la fabbricazione di vetri isolanti (IGU), processi di sputtering dei semiconduttori e qualsiasi applicazione in cui la caduta di pressione nella bombola sia un fattore critico.

4. Micro-regolatori Matheson serie 3100/3200
Per le applicazioni che richiedono portate molto basse e un controllo estremamente preciso, i micro-regolatori Matheson della serie 3100/3200 rappresentano la scelta migliore.

Caratteristiche principali e tecnologia:

Progettati per portate ridotte: ottimizzati per un controllo preciso nell’intervallo da sccm (centimetro cubo standard al minuto) a slm (litro standard al minuto).

Design compatto: il volume interno ridotto minimizza la quantità di gas necessaria per lo spurgo ed è vantaggioso per i sistemi analitici.

Componenti interni ad alta purezza: realizzati in acciaio inossidabile 316L elettrolucidato e dotati di guarnizioni ad alta integrità.

Eccellente recupero da creep: riduce al minimo l’aumento di pressione dopo la chiusura.

Perché è adatto al kripton: Nei laboratori di ricerca che utilizzano il kripton come gas tracciante, nelle applicazioni di gas vettore per la gascromatografia (GC) (dove talvolta si utilizza il Kr) o negli esperimenti su scala pilota, è essenziale controllare portate molto ridotte di costoso kripton UHP. Questo regolatore riduce al minimo gli sprechi e fornisce il controllo preciso necessario.

Ideale per: Laboratori di ricerca universitari e industriali, alimentazione di gas per strumenti analitici e sviluppo di processi su scala pilota.

5. Regolatore UHP PRO-STAR® di Air Products
Air Products, uno dei principali fornitori di gas, progetta la sua linea PRO-STAR specificamente per proteggere la purezza dei propri gas speciali, compreso il kripton UHP.

Caratteristiche principali e tecnologia:

Ottimizzato dal fornitore: progettato sulla base di una conoscenza diretta dei meccanismi di contaminazione dei gas di alto valore.

Finitura superficiale proprietaria: utilizza uno speciale processo di levigatura per ridurre la superficie e i potenziali siti di adsorbimento.

Design a contenimento totale: mira a eliminare tutte le perdite, sia virtuali che reali, fin dalla fase di progettazione.

Certificazione completa: spesso fornita con una certificazione dettagliata che include prove di tenuta e dati sulla purezza tracciabili fino alla specifica bombola di gas a cui è abbinata.

Perché è adatto al kripton: quando si acquista kripton UHP da Air Products o da fornitori simili, l’utilizzo del regolatore abbinato rappresenta una scelta sicura e ottimizzata. Garantisce che la purezza del gas specificata sul certificato della bombola venga erogata nel punto di utilizzo senza compromessi da parte del componente di erogazione finale.

Ideale per: Utenti finali che preferiscono una soluzione da un unico fornitore di gas, che garantisca la piena responsabilità della purezza del gas dalla bombola all’utensile.

Guida alla scelta e migliori pratiche
La scelta tra questi prodotti dalle prestazioni eccellenti dipende dalla vostra applicazione specifica:

Massima purezza e capacità di bake-out: scegliere lo Swagelok KPR o il Parker 3200 per design interamente in metallo e saldati.

Stabilità per tutta la durata della bombola: il regolatore a doppio stadio Tescom 44-4400 è la scelta più ovvia.

Controllo di portata/pressione molto basse: i micro-regolatori Matheson 3100/3200 sono l’ideale.

Sistema semplificato e garantito: il PRO-STAR di Air Products offre una soluzione integrata dal fornitore.

Pratiche fondamentali di installazione e utilizzo:

Spurgo corretto: utilizzare sempre le porte di spurgo per evacuare e riempire il corpo del regolatore con kripton puro prima di aprire la valvola di uscita verso il sistema.

Controllo delle perdite: utilizzare un rilevatore di perdite a spettrometro di massa ad elio su tutti i collegamenti dopo l’installazione.

Uso dedicato: non utilizzare mai un regolatore di kripton UHP per nessun altro gas. Etichettarlo chiaramente.

Attacco CGA: assicurarsi di utilizzare il connettore CGA 580 corretto per le bombole di kripton.

regolatore di pressione e valvola riduttrice di pressione
regolatore di pressione e valvola riduttrice di pressione
Conclusione
La scelta di un regolatore di gas kripton ad altissima purezza è una decisione ingegneristica fondamentale che influisce direttamente sulla resa, sulla sicurezza e sulla validità della ricerca. Sebbene i cinque regolatori evidenziati — Swagelok KPR, Parker Veriflo 3200, Tescom 44-4400, Matheson 3100/3200 e Air Products PRO-STAR—rappresentano l’apice della tecnologia UHP, la scelta “migliore” è dettata dalle esigenze specifiche in termini di stabilità della pressione, intervallo di portata, requisiti di bake-out e integrazione nel sistema.

Investire nel regolatore UHP corretto non ammette compromessi. È il baluardo finale della purezza del gas, che garantisce che le eccezionali proprietà del kripton ad altissima purezza vengano fornite fedelmente per consentire la prossima generazione di innovazioni tecnologiche e scientifiche. Comprendendo i principi di progettazione e allineandoli alle esigenze applicative, ingegneri e scienziati possono realizzare sistemi di erogazione del gas all’altezza dei processi critici che supportano.

Per ulteriori informazioni sui 5 migliori regolatori di gas kripton ad altissima purezza per applicazioni critiche, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
