Nella produzione di semiconduttori, nel settore farmaceutico, nelle biotecnologie, nell’industria aerospaziale e in altri settori avanzati, la domanda di sistemi di distribuzione di gas ad altissima purezza (UHP) continua ad aumentare. Man mano che i processi di produzione diventano più precisi, anche minime fluttuazioni nella pressione del gas, la contaminazione o l’instabilità della portata possono influire in modo significativo sulla qualità del prodotto, sull’efficienza del processo e sulla sicurezza operativa.

I pannelli avanzati di controllo della pressione sono componenti essenziali nei sistemi di distribuzione di gas ad alta purezza poiché garantiscono una regolazione accurata della pressione, una gestione affidabile del gas e un'erogazione priva di contaminazioni. Questi sistemi ingegnerizzati integrano regolatori ad alte prestazioni, valvole, sensori di pressione, componenti di filtrazione e tecnologie di monitoraggio per assicurare una fornitura stabile di gas per applicazioni critiche.

I moderni pannelli di controllo della pressione non sono semplici dispositivi di regolazione della pressione. Si tratta di soluzioni intelligenti per la gestione dei gas, progettate per soddisfare i severi requisiti degli stabilimenti di produzione di semiconduttori, delle camere bianche, dei laboratori di ricerca e delle applicazioni industriali in cui purezza, precisione e sicurezza sono fondamentali.

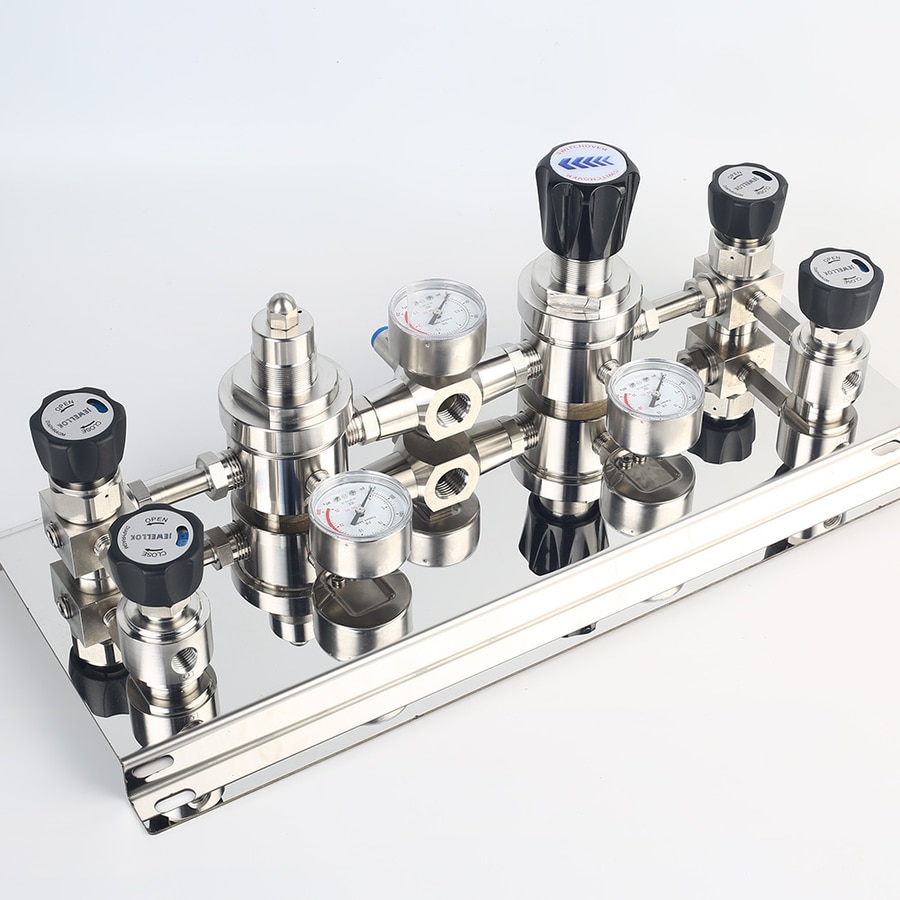

Che cos’è un pannello di controllo della pressione?
Un pannello di controllo della pressione è un sistema specializzato per la gestione dei gas, progettato per ridurre, regolare, monitorare e distribuire gas ad alta pressione dalle fonti di alimentazione alle apparecchiature di processo a valle.

In un tipico sistema di distribuzione di gas ad alta purezza, i gas sono stoccati in bombole, serbatoi di stoccaggio o sistemi di erogazione del gas ad alta pressione. Prima di entrare nelle apparecchiature di processo, la pressione del gas deve essere accuratamente ridotta e controllata per soddisfare i requisiti specifici del processo.

Un pannello di controllo della pressione svolge diverse funzioni importanti:

Riduzione della pressione dei gas ad alta pressione
Controllo stabile della pressione a valle
Gestione della portata del gas
Prevenzione delle perdite
Purificazione e filtrazione del gas
Monitoraggio della pressione in tempo reale
Isolamento e manutenzione sicuri del gas
A differenza dei regolatori di pressione industriali convenzionali, i pannelli di controllo della pressione per gas ad alta purezza sono realizzati con una rigorosa selezione dei materiali, lavorazioni di precisione e processi di pulizia avanzati per prevenire la generazione di particelle e la contaminazione chimica.

Importanza dei pannelli di controllo della pressione nei sistemi a gas ad alta purezza
Le applicazioni con gas ad alta purezza richiedono condizioni operative estremamente stabili. I processi dei semiconduttori, quali la deposizione chimica da vapore (CVD), la deposizione a strato atomico (ALD), l’incisione e l’impianto ionico, si basano su prestazioni precise di erogazione del gas.

Piccole variazioni di pressione possono causare:

Spessore di deposizione instabile
Lavorazione non uniforme dei wafer
Riduzione della resa produttiva
Interruzione del processo
Danni alle apparecchiature
I pannelli di controllo della pressione avanzati aiutano a mantenere costanti la pressione e la portata del gas, garantendo che le apparecchiature di produzione ricevano i gas in condizioni ottimizzate.

Per le applicazioni nel settore dei semiconduttori, gas quali azoto, argon, idrogeno, ossigeno, silano, ammoniaca e gas di processo speciali richiedono sistemi di erogazione estremamente puliti. Qualsiasi contaminazione proveniente dai componenti interni può influire direttamente sulle prestazioni dei dispositivi.

Pertanto, i pannelli di controllo della pressione devono garantire:

Pulizia estremamente elevata
Basso volume interno
Generazione minima di particelle
Eccellente tenuta contro le perdite
Elevata resistenza alla corrosione
Lunga durata
Componenti chiave dei pannelli di controllo della pressione avanzati
1. Regolatori di pressione ad alta purezza
Il regolatore di pressione è il componente centrale di un pannello di controllo della pressione. Riduce la pressione del gas in ingresso a una pressione di uscita stabile, adatta ai processi a valle.

I regolatori avanzati utilizzati nei sistemi a gas UHP presentano tipicamente:

Struttura in acciaio inossidabile
Tecnologia di rilevamento con diaframma metallico
Elevata precisione di pressione
Bassi tassi di perdita
Eccellente ripetibilità
I regolatori con diaframma metallico sono ampiamente preferiti perché riducono al minimo la contaminazione del gas rispetto ai modelli con guarnizioni in elastomero.

Per le applicazioni nel settore dei semiconduttori, i regolatori sono spesso realizzati in acciaio inossidabile 316L con superfici interne elettrolucidate per migliorare la resistenza alla corrosione e ridurre l’accumulo di particelle.

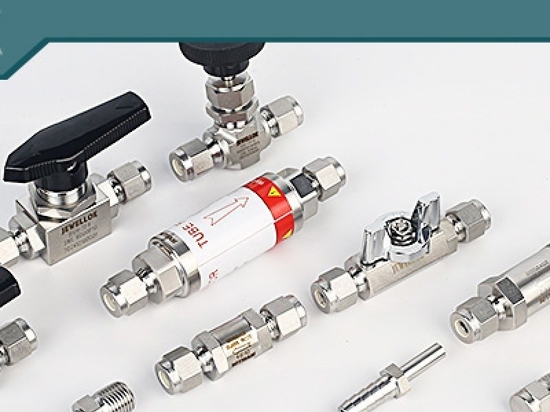

2. Valvole ad altissima purezza
Le valvole ad alte prestazioni sono fondamentali per il controllo dell’isolamento e del flusso del gas all’interno dei pannelli di controllo della pressione.

I tipi di valvole più comuni includono:

Valvole a membrana
Le valvole a membrana UHP sono ampiamente utilizzate nei sistemi di gas per semiconduttori grazie alle loro eccellenti prestazioni di tenuta e al design con volume morto ridotto.

I vantaggi includono:

Rischio minimo di contaminazione
Elevata durata
Prestazioni di tenuta superiori
Adatte a gas corrosivi
Valvole a sfera
Le valvole a sfera in acciaio inossidabile UHP sono comunemente utilizzate per applicazioni di isolamento in cui è richiesta un’affidabile capacità di chiusura.

Le caratteristiche tipiche includono:

Corpo in acciaio inossidabile 316L
Raccordi VCR
Capacità di resistere ad alta pressione
Basso tasso di perdita
3. Sensori di pressione e sistemi di monitoraggio
I moderni pannelli di controllo della pressione integrano dispositivi elettronici di monitoraggio della pressione per fornire informazioni in tempo reale sul sistema.

I sensori di pressione consentono agli operatori di monitorare:

Pressione di alimentazione del gas
Pressione di uscita
Anomalie del sistema
Fluttuazioni di pressione
I sistemi avanzati possono collegarsi alle piattaforme di automazione industriale tramite:

Controllo PLC
Reti di comunicazione industriali
Sistemi di monitoraggio remoto
Ciò migliora la visibilità operativa e consente di effettuare la manutenzione preventiva prima che si verifichino guasti.

4. Sistemi di filtrazione
Il controllo della contaminazione dei gas è una delle principali preoccupazioni nelle applicazioni ad alta purezza.

I pannelli di controllo della pressione possono includere:

Filtri antiparticolato
Filtri metallici
Moduli di purificazione dei gas
La filtrazione ad alta efficienza aiuta a rimuovere:

Particelle metalliche
Residui di produzione
Contaminazione da umidità
Materiali estranei
Nei processi relativi ai semiconduttori, le prestazioni di filtrazione influiscono direttamente sulla qualità dei wafer e sull’affidabilità della produzione.

5. Tubazioni e raccordi ad alta purezza
Il design interno delle tubazioni di un pannello di controllo della pressione svolge un ruolo importante nel mantenimento della purezza del gas.

I materiali comunemente utilizzati includono:

Tubazioni in acciaio inossidabile 316L
Superfici elettrolucidate
Raccordi VCR
Collegamenti saldati orbitalmente
I sistemi di tubazioni di alta qualità riducono:

La contaminazione superficiale
L’adsorbimento dei gas
I rischi di perdita
Una corretta tecnologia di saldatura è particolarmente importante poiché una saldatura scadente può creare fonti di particelle e ridurre l’affidabilità del sistema.

Caratteristiche progettuali avanzate dei moderni pannelli di controllo della pressione
Costruzione ad altissima purezza
I pannelli di controllo della pressione avanzati sono progettati secondo rigorosi requisiti di pulizia.

I processi di produzione includono tipicamente:

Lavorazione di precisione
Pulizia ad ultrasuoni
Pulizia chimica
Elettropolitura
Assemblaggio in camera bianca
Prove di tenuta all’elio
Questi processi garantiscono che il sistema finale soddisfi rigorosi standard di purezza.

Design modulare compatto
I moderni impianti di produzione richiedono soluzioni flessibili per la distribuzione dei gas. I pannelli di controllo della pressione modulari offrono vantaggi quali:

Facilità di installazione
Ottimizzazione dello spazio
Manutenzione semplificata
Opzioni di configurazione personalizzate
I produttori possono progettare i pannelli in base a diversi tipi di gas, intervalli di pressione, requisiti di portata e configurazioni degli impianti.

Tecnologia di controllo automatico della pressione
L’automazione ha assunto un’importanza sempre maggiore negli ambienti di produzione avanzati.

I pannelli di controllo della pressione intelligenti possono includere:

Valvole automatiche
Regolatori di pressione digitali
Funzionamento basato su PLC
Sistemi di allarme remoto
Funzioni di registrazione dei dati
Queste caratteristiche migliorano:

L’uniformità del processo
La sicurezza degli operatori
L’efficienza produttiva
Applicazioni dei pannelli di controllo della pressione ad alta purezza
Produzione di semiconduttori
L’industria dei semiconduttori è uno dei maggiori utilizzatori di pannelli avanzati di controllo della pressione.

Le applicazioni includono:

Armadi per gas
Sistemi di incisione
Apparecchiature di deposizione
Processi litografici
Sistemi di impianto ionico
Il controllo preciso della pressione del gas aiuta a mantenere condizioni stabili nella fabbricazione dei semiconduttori.

Industrie farmaceutiche e biotecnologiche
La produzione farmaceutica richiede ambienti con gas altamente controllati.

I pannelli di controllo della pressione vengono utilizzati per:

Distribuzione del gas nelle camere bianche
Sistemi di gas da laboratorio
Erogazione di gas di processo
Applicazioni di sterilizzazione
I materiali ad alta purezza e i design sanitari aiutano a prevenire la contaminazione.

Laboratori di ricerca
Le strutture di ricerca scientifica utilizzano i pannelli di controllo della pressione per:

Strumenti analitici
Sistemi a vuoto
Erogazione di gas per esperimenti
Applicazioni con gas speciali
Una regolazione accurata della pressione garantisce risultati sperimentali affidabili.

Produzione di pannelli solari e display
I pannelli solari a film sottile e le tecnologie per i display richiedono ambienti con gas controllati.

I pannelli di controllo della pressione supportano processi quali:

Trattamento al plasma
Deposizione di film sottili
Trattamento chimico
L’erogazione stabile del gas migliora l’uniformità della produzione e le prestazioni del prodotto.

Vantaggi dell’utilizzo di pannelli avanzati di controllo della pressione
Maggiore stabilità del processo
Il controllo stabile della pressione garantisce che le apparecchiature di produzione ricevano un’erogazione costante di gas, riducendo le variazioni di processo.

Maggiore sicurezza
Valvole, sensori e sistemi di monitoraggio integrati contribuiscono a prevenire perdite di gas e condizioni operative anomale.

Riduzione del rischio di contaminazione
Materiali ad alta purezza e processi di produzione avanzati riducono al minimo le fonti di contaminazione.

Minori requisiti di manutenzione
Componenti affidabili e design modulari semplificano la manutenzione e prolungano la durata delle apparecchiature.

Maggiore efficienza produttiva
L’erogazione ottimizzata del gas riduce i tempi di inattività e migliora la produttività complessiva della produzione.

Come scegliere il pannello di controllo della pressione più adatto
La scelta del pannello di controllo della pressione corretto richiede la valutazione di diversi fattori tecnici.

Compatibilità con il tipo di gas
Gas diversi presentano proprietà chimiche diverse. I materiali devono essere selezionati in base alle caratteristiche del gas.

Per i gas corrosivi, i produttori possono raccomandare:

Materiali in acciaio inossidabile specializzati
Rivestimenti resistenti alla corrosione
Tecnologie di tenuta avanzate
Requisiti di pressione
Tra i parametri importanti figurano:

Pressione massima in ingresso
Pressione richiesta in uscita
Precisione della pressione
Portata
Il design del pannello deve corrispondere ai requisiti specifici del processo.

Requisiti di purezza
Le applicazioni che richiedono purezza ultraelevata necessitano di:

Componenti elettrolucidati
Raccordi a bassa perdita
Assemblaggio in camera bianca
Procedure di collaudo di alta qualità
Requisiti di automazione
Gli impianti moderni possono richiedere:

Monitoraggio digitale
Controllo automatico
Comunicazione remota
Integrazione dei dati di processo
Per le applicazioni complesse è importante scegliere un fornitore in grado di offrire soluzioni ingegneristiche personalizzate.

Tendenze future nella tecnologia dei pannelli di controllo della pressione
Man mano che i settori industriali continuano a orientarsi verso nodi semiconduttori sempre più piccoli e processi di produzione più avanzati, i sistemi di controllo della pressione continueranno ad evolversi.

Gli sviluppi futuri includono:

Gestione intelligente dei gas
L’intelligenza artificiale e le tecnologie IoT industriali consentiranno la manutenzione predittiva e l’ottimizzazione intelligente dei gas.

Standard di purezza più elevati
I processi avanzati per semiconduttori richiederanno livelli di contaminazione ancora più bassi e tecnologie dei materiali migliorate.

Sistemi più compatti
I produttori continueranno a sviluppare soluzioni di controllo dei gas più piccole ed efficienti per i moderni stabilimenti di produzione.

Maggiore integrazione della sicurezza
I sistemi futuri combineranno sensori avanzati, automazione e controlli di sicurezza per migliorare l’affidabilità operativa.

I 10 migliori produttori di valvole a sfera in acciaio inossidabile 316L in Thailandia
I 10 migliori produttori di valvole a sfera in acciaio inossidabile 316L in Thailandia
Conclusione
I pannelli di controllo della pressione avanzati sono componenti fondamentali nei moderni sistemi di distribuzione di gas ad alta purezza. Garantiscono una regolazione precisa della pressione, il controllo della contaminazione, la gestione della sicurezza e un'erogazione affidabile del gas per i settori in cui le prestazioni e la precisione sono essenziali.

Dalla produzione di semiconduttori alla produzione farmaceutica e alla ricerca scientifica, i pannelli di controllo della pressione di alta qualità contribuiscono a garantire processi di produzione stabili e una migliore qualità dei prodotti.

Grazie a materiali avanzati, tecnologie di monitoraggio intelligenti e soluzioni ingegneristiche personalizzate, i pannelli di controllo della pressione di nuova generazione continueranno a sostenere lo sviluppo di sistemi di gas industriali più puliti, sicuri ed efficienti in tutto il mondo.

Per le aziende alla ricerca di soluzioni affidabili per i gas ad alta purezza, la scelta di un produttore esperto di pannelli di controllo della pressione, con competenze specifiche nei sistemi di gas UHP, nei componenti di precisione e nell’ingegneria su misura, è essenziale per raggiungere il successo operativo a lungo termine.

Per ulteriori informazioni sui pannelli di controllo della pressione avanzati per i sistemi di distribuzione di gas ad alta purezza, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
