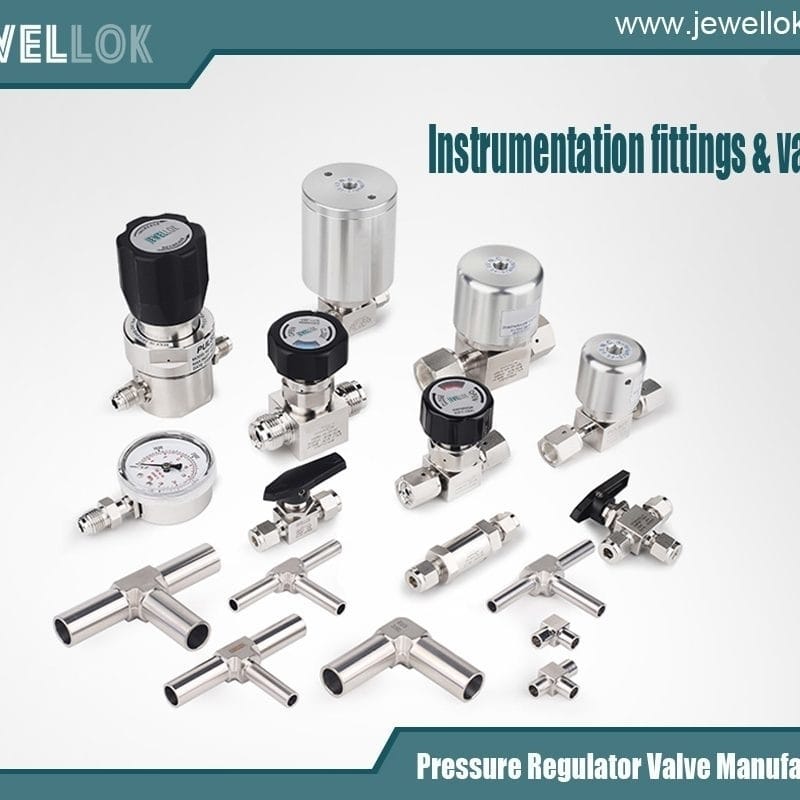

Le valvole a spillo sono componenti essenziali per il controllo di precisione, utilizzati in un’ampia gamma di sistemi di gestione di gas e fluidi in cui sono richieste una regolazione accurata della portata, il controllo della pressione e prestazioni di intercettazione affidabili. A differenza delle valvole a sfera o a saracinesca standard, progettate principalmente per un funzionamento rapido di apertura/chiusura, le valvole a spillo offrono un controllo eccezionale delle portate grazie a uno stantuffo a forma di spillo lavorato con precisione e al design della sede della valvola.

La scelta della valvola a spillo corretta è fondamentale per garantire l’efficienza, la sicurezza e l’affidabilità a lungo termine del sistema. Una valvola scelta in modo improprio può causare instabilità della portata, perdite, contaminazione, fluttuazioni di pressione o guasti prematuri alle apparecchiature. Ciò è particolarmente importante in settori quali la produzione di semiconduttori, la lavorazione chimica, i sistemi di gas da laboratorio, la produzione farmaceutica, l’energia e l’automazione industriale, dove sono richiesti elevata purezza e un controllo preciso dei processi.

Questo articolo illustra i fattori chiave da considerare nella scelta di una valvola ad ago per sistemi di controllo di gas e fluidi, tra cui i materiali della valvola, i valori nominali di pressione, i requisiti di portata, le tecnologie di tenuta, i tipi di connessione e le considerazioni specifiche per ciascuna applicazione.

Il miglior regolatore monostadio per semiconduttori ad altissima purezza
Il miglior regolatore monostadio per semiconduttori ad altissima purezza
1. Comprendere il funzionamento di una valvola a spillo
Una valvola a spillo è una valvola di controllo del flusso di precisione che regola il flusso di fluidi o gas facendo entrare e uscire uno stelo affusolato a forma di spillo da una sede di valvola corrispondente. La piccola apertura creata tra lo spillo e la sede consente agli operatori di regolare con precisione le portate.

Le funzioni principali delle valvole a spillo includono:

Regolazione fine della portata
Regolazione accurata della pressione
Isolamento delle linee di processo
Calibrazione degli strumenti
Applicazioni di campionamento e analisi
Controllo di gas e liquidi ad alta pressione
Grazie alla loro capacità di controllo preciso, le valvole a spillo sono ampiamente utilizzate in applicazioni in cui anche piccole variazioni di portata possono influire sulle prestazioni del processo.

Ad esempio, nei sistemi di erogazione di gas per semiconduttori, le valvole a spillo aiutano a controllare i gas di altissima purezza forniti alle camere di processo. Nei sistemi chimici, regolano il flusso di liquidi corrosivi con elevata precisione.

2. Considerare i requisiti dell’applicazione
Prima di scegliere una valvola a spillo, è importante comprendere le condizioni operative del sistema. La scelta della valvola corretta dipende in larga misura dal tipo di fluido, dalla pressione, dalla temperatura e dalla precisione di portata richiesta.

I fattori chiave dell’applicazione includono:

2.1 Fluido gassoso o liquido
La prima considerazione riguarda il tipo di fluido o gas che attraversa la valvola.

Fluidi diversi richiedono materiali della valvola e soluzioni di tenuta differenti.

Le applicazioni più comuni includono:

Gas ad alta purezza
Utilizzati in:

Produzione di semiconduttori
Produzione di pannelli solari
Produzione di display
Sistemi di gas da laboratorio
Queste applicazioni richiedono spesso:

Struttura in acciaio inossidabile ad altissima purezza (UHP)
Superfici interne elettrolucidate
Bassa generazione di particelle
Volume morto minimo
Elevata tenuta contro le perdite
Sostanze chimiche corrosive
Utilizzate in:

Lavorazioni chimiche
Processi a umido per semiconduttori
Sistemi farmaceutici
Queste applicazioni possono richiedere:

Materiali Hastelloy
Guarnizioni in PTFE
Componenti in PFA
Rivestimenti resistenti alla corrosione
Fluidi industriali
Utilizzati in:

Sistemi idraulici
Sistemi di strumentazione
Apparecchiature di controllo di processo
Questi sistemi richiedono solitamente:

Struttura metallica durevole
Elevata resistenza alla pressione
Prestazioni di tenuta affidabili
Comprendere la compatibilità chimica tra i materiali della valvola e il fluido di esercizio è essenziale per prevenire la corrosione e la contaminazione.

3. Selezionare il materiale appropriato per la valvola
Il materiale di una valvola a spillo influisce direttamente sulla durata, sulla resistenza alla corrosione e sulla pulizia del sistema.

3.1 Valvole a spillo in acciaio inossidabile
L’acciaio inossidabile 316 è uno dei materiali più comunemente utilizzati per le valvole a spillo industriali.

I vantaggi includono:

Eccellente resistenza alla corrosione
Elevata resistenza meccanica
Buone prestazioni termiche
Lunga durata
L’acciaio inossidabile 316L è preferito per applicazioni ad alta purezza poiché presenta un contenuto di carbonio inferiore, riducendo il rischio di corrosione dopo la saldatura.

Applicazioni tipiche:

Sistemi di gas per semiconduttori
Sistemi di erogazione di sostanze chimiche
Apparecchiature di laboratorio
Lavorazioni farmaceutiche
Per applicazioni ad altissima purezza, le valvole in acciaio inossidabile 316L possono essere sottoposte a trattamenti superficiali speciali, come l’elettrolucidatura, per ridurre la rugosità superficiale e minimizzare la contaminazione.

3.2 Valvole a spillo in ottone
Le valvole a spillo in ottone sono comunemente utilizzate per applicazioni industriali generali e di strumentazione.

Vantaggi:

Convenienti
Facili da lavorare
Buone prestazioni con fluidi non corrosivi
Applicazioni tipiche:

Sistemi pneumatici
Sistemi idrici
Strumentazione generale
Tuttavia, l’ottone non è adatto a molte applicazioni che richiedono elevata purezza o che prevedono l’uso di sostanze chimiche corrosive.

3.3 Valvole a spillo in leghe speciali
Per ambienti estremamente corrosivi, potrebbero essere necessarie leghe avanzate.

Tra gli esempi figurano:

Hastelloy
Monel
Leghe di titanio
Questi materiali offrono una resistenza superiore alle sostanze chimiche aggressive e alle condizioni operative estreme.

4. Valutazione dei valori nominali di pressione e temperatura
Ogni valvola a spillo presenta limiti massimi di pressione e temperatura. La scelta di una valvola con valori nominali insufficienti può comportare gravi rischi per la sicurezza.

Tra le specifiche importanti figurano:

Pressione massima di esercizio
Pressione di scoppio
Intervallo di temperatura di esercizio
Requisiti relativi ai cicli di pressione
Ad esempio:

Le applicazioni di laboratorio a bassa pressione possono utilizzare valvole a spillo compatte per strumentazione.
I sistemi a gas ad alta pressione possono richiedere valvole a spillo in acciaio inossidabile rinforzato con valori nominali di centinaia o migliaia di PSI.
Anche la temperatura influisce sulle prestazioni della valvola.

Le applicazioni ad alta temperatura possono richiedere:

Tenuta metallo su metallo
Leghe resistenti alle alte temperature
Materiali di tenuta specializzati
Le applicazioni a bassa temperatura possono richiedere materiali progettati per prevenire la fragilità e le perdite.

Scegliere sempre una valvola con valori nominali superiori alle condizioni operative effettive per garantire un margine di sicurezza.

5. Determinare la precisione di controllo della portata richiesta
Uno dei vantaggi più importanti delle valvole a spillo è la regolazione precisa della portata.

Tuttavia, i diversi modelli di valvole a spillo offrono livelli di controllo diversi.

I fattori che influenzano il controllo della portata includono:

Design della punta dello spillo
La forma della punta dell’ago determina la fluidità con cui varia la portata.

I modelli più comuni includono:

Ago conico standard
Ago per controllo di precisione
Ago con apertura a V
I modelli per controllo di precisione sono adatti ad applicazioni che richiedono regolazioni della portata estremamente minime.

Dimensioni dell’orifizio
Il passaggio interno della portata influisce sulla portata massima.

Un orifizio più piccolo garantisce:

Maggiore precisione
Portate inferiori
Un orifizio più grande garantisce:

Maggiore portata
Minore caduta di pressione
La scelta della dimensione corretta dell’orifizio assicura che la valvola funzioni in modo efficiente senza restrizioni inutili.

6. Scegliere il tipo di attacco corretto
Il tipo di attacco è un altro fattore importante nella scelta.

Le opzioni di collegamento più comuni per le valvole ad ago includono:

Collegamenti filettati
Esempi:

NPT
BSP
Filettature metriche
Vantaggi:

Facile installazione
Costo inferiore
Adatte per applicazioni generiche
Raccordi a compressione
Comuni nei sistemi di strumentazione.

Vantaggi:

Installazione semplice
Tenuta affidabile
Facile manutenzione
Raccordi VCR e a tenuta frontale
Ampiamente utilizzati nei sistemi a semiconduttori e nei sistemi a gas di altissima purezza.

Vantaggi:

Perdite estremamente ridotte
Elevata pulizia
Rischio minimo di contaminazione
Per i sistemi critici di erogazione del gas, spesso si preferiscono i raccordi a tenuta frontale con guarnizione metallica perché offrono prestazioni di tenuta superiori.

7. Considerare le prestazioni di tenuta e la tecnologia di tenuta
La prevenzione delle perdite è fondamentale nei sistemi di controllo di gas e fluidi.

Una valvola a spillo di alta qualità dovrebbe garantire una tenuta affidabile sia sulla sede della valvola che sullo stelo.

Tra le principali tecnologie di tenuta figurano:

Tenuta metallo su metallo
Vantaggi:

Resistenza alle alte temperature
Eccellente durata
Adatta per applicazioni sotto vuoto e ad alta purezza
Tenuta con sede morbida
I materiali possono includere:

PTFE
PEEK
PFA
Vantaggi:

Eccellente capacità di intercettazione
Adatta per applicazioni chimiche
Tuttavia, le tenute morbide possono presentare limitazioni di temperatura rispetto alle tenute metalliche.

Per le applicazioni nel settore dei semiconduttori e dei gas speciali, le valvole richiedono spesso tassi di perdita estremamente bassi per mantenere la stabilità e la sicurezza del processo.

8. Valvole ad ago manuali e automatizzate
Le valvole ad ago possono essere azionate manualmente o integrate in sistemi di controllo automatizzati.

Valvole ad ago manuali
Adatte per:

Sistemi di laboratorio
Apparecchiature di calibrazione
Piccole linee di processo
Vantaggi:

Design semplice
Bassa manutenzione
Convenienti
Valvole ad ago automatizzate
Utilizzate quando è richiesto un controllo remoto preciso.

Le opzioni includono:

Attuatori pneumatici
Attuatori elettrici
Sistemi di controllo digitale
Le applicazioni includono:

Apparecchiature per la produzione di semiconduttori
Lavorazioni chimiche automatizzate
Linee di produzione industriali
Le valvole ad ago automatizzate consentono l’integrazione con sistemi PLC e piattaforme di controllo di processo.

9. Applicazioni delle valvole ad ago nei sistemi per semiconduttori e ad alta purezza
L’industria dei semiconduttori presenta alcuni dei requisiti più esigenti per le valvole ad ago.

La moderna produzione di semiconduttori richiede sistemi di erogazione del gas estremamente puliti per supportare processi quali:

Deposizione chimica da vapore (CVD)
Deposizione a strato atomico (ALD)
Incisione
Impianto ionico
Le valvole ad ago utilizzate nelle applicazioni per semiconduttori richiedono tipicamente:

Struttura in acciaio inossidabile 316L UHP
Superfici elettrolucidate
Bassa generazione di particelle
Elevata tenuta alle perdite di elio
Controllo preciso della portata
Raccordi VCR

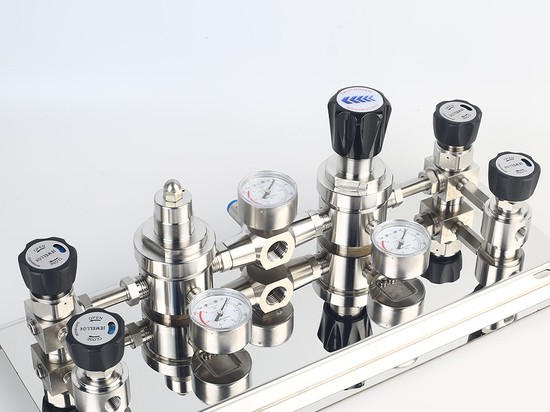

Queste valvole sono comunemente installate in:

Armadi per gas
Pannelli per gas
Sistemi di controllo della pressione
Unità di erogazione di sostanze chimiche
La qualità della valvola a spillo influisce direttamente sulla stabilità del processo, sulla resa dei wafer e sull’affidabilità delle apparecchiature.

10. Considerazioni relative alla manutenzione e all’affidabilità
Sebbene le valvole a spillo siano progettate per un funzionamento a lungo termine, una corretta manutenzione ne migliora le prestazioni.

Le pratiche raccomandate includono:

Ispezione periodica per individuare eventuali perdite
Verifica della coppia di azionamento della valvola
Evitare un serraggio eccessivo
Mantenere pulite le superfici esterne
Sostituire le guarnizioni usurate quando necessario
Per applicazioni critiche, si raccomanda vivamente di scegliere valvole prodotte da aziende esperte che adottino rigorosi processi di controllo qualità.

Tra le considerazioni importanti relative alla produzione figurano:

Lavorazione di precisione
Finitura delle superfici
Certificazione dei materiali
Prove di pressione
Prove di tenuta
11. Come scegliere un produttore affidabile di valvole a spillo
Quando si acquistano valvole a spillo per applicazioni industriali, è opportuno considerare le seguenti competenze del fornitore:

Esperienza ingegneristica
Un produttore qualificato dovrebbe comprendere:

La fluidodinamica
La compatibilità dei materiali
I requisiti di elevata purezza
Gli standard di sicurezza industriale
Capacità produttive
Cercare:

Lavorazione di precisione CNC
Ambienti di assemblaggio puliti
Apparecchiature di ispezione avanzate
Documentazione sulla qualità
Opzioni di personalizzazione
Molte applicazioni richiedono soluzioni personalizzate, quali:

Materiali speciali
Valori di pressione personalizzati
Configurazioni di collegamento uniche
Coefficienti di portata modificati
Un produttore professionale di valvole dovrebbe essere in grado di fornire supporto ingegneristico e progetti personalizzati.

Conclusione
La scelta della valvola a spillo giusta per i sistemi di controllo di gas e fluidi richiede un'attenta valutazione dei requisiti applicativi, delle condizioni operative, della compatibilità dei materiali, dei valori di pressione, della precisione di portata, delle prestazioni di tenuta e del design dei collegamenti.

Per le applicazioni industriali generali, le valvole a spillo in acciaio inossidabile o ottone possono garantire prestazioni affidabili. Tuttavia, settori esigenti come la produzione di semiconduttori, la lavorazione chimica e la produzione farmaceutica richiedono soluzioni avanzate caratterizzate da materiali di altissima purezza, lavorazione di precisione e controllo delle perdite superiore.

Scegliendo il modello corretto di valvola a spillo e collaborando con un produttore esperto, le aziende possono migliorare la sicurezza del sistema, aumentare la stabilità dei processi, ridurre i costi di manutenzione e garantire un funzionamento affidabile a lungo termine.

Una valvola a spillo correttamente selezionata non è semplicemente un componente di controllo della portata: è un elemento fondamentale che garantisce precisione, efficienza e affidabilità nell’intero sistema di gestione di gas e fluidi.

Per ulteriori informazioni su come selezionare la valvola a spillo più adatta ai sistemi di controllo di gas e fluidi, visitate il sito di Jewellok all’indirizzo https://www.jewellok.com/.
