Il gas propano, noto anche come gas di petrolio liquefatto (GPL), è una fonte di combustibile versatile ed efficiente, ampiamente utilizzata per il riscaldamento domestico, l'alimentazione di elettrodomestici, la cottura e persino per il rifornimento di veicoli in contesti rurali o isolati dalla rete elettrica. Conservato in bombole pressurizzate, il propano si presenta allo stato liquido ad alta pressione, ma evapora trasformandosi in gas al momento dell'uso. Tuttavia, la pressione all'interno di una tipica bombola di propano può variare da 100 a 250 libbre per pollice quadrato (PSI), decisamente troppo elevata per il funzionamento sicuro ed efficace degli elettrodomestici, che in genere richiedono una pressione molto inferiore, pari a circa 11 pollici di colonna d'acqua (in. wc), equivalenti a circa 0.4 PSI. È qui che entra in gioco un regolatore di pressione del gas propano, un dispositivo di sicurezza fondamentale che riduce e stabilizza la pressione del gas per garantire un flusso costante e prevenire pericoli come perdite, esplosioni o combustione inefficiente.

Tra le varie tipologie di regolatori, il regolatore di pressione a due stadi per gas propano con manometro si distingue per la sua affidabilità, soprattutto in sistemi in cui è essenziale mantenere una pressione costante su lunghe distanze o in condizioni ambientali variabili. A differenza dei regolatori monostadio, che riducono la pressione in un'unica fase, i modelli a due stadi suddividono il processo in due fasi, garantendo maggiore stabilità ed efficienza. La dicitura "con manometro" si riferisce all'inclusione di uno o più manometri, che consentono agli utenti di monitorare visivamente le pressioni in ingresso, intermedie o in uscita, facilitando la manutenzione e la risoluzione dei problemi.

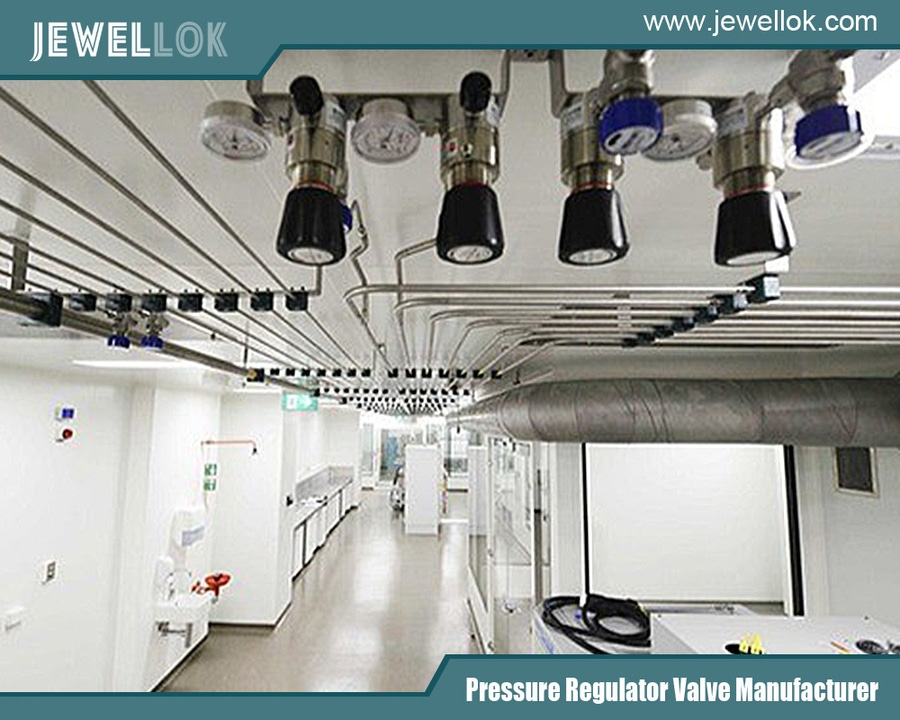

produttori di valvole per gas ad alta purezza in Cina
produttori di valvole per gas ad alta purezza in Cina


In questo articolo esaustivo, analizzeremo nel dettaglio il funzionamento di un regolatore di pressione del gas propano a due stadi con manometro . Esamineremo i suoi componenti, il meccanismo di funzionamento passo dopo passo, i vantaggi che offre rispetto ai modelli più semplici e le considerazioni pratiche per l'installazione e la sicurezza. Comprendendo questo dispositivo, gli utenti potranno apprezzarne il ruolo nei moderni impianti a propano e garantire che i loro sistemi funzionino in modo sicuro e ottimale. Questa spiegazione si basa sui principi consolidati della tecnologia di regolazione del gas, ponendo l'accento sull'equilibrio delle forze meccaniche che rendono possibile il controllo della pressione.

Gli impianti a propano sono onnipresenti nelle applicazioni residenziali, commerciali e industriali. Ad esempio, in una tipica installazione domestica, un grande serbatoio di propano all'esterno fornisce gas a caldaie, scaldabagni, stufe e generatori. Senza un'adeguata regolazione, l'elevata pressione del serbatoio potrebbe danneggiare gli elettrodomestici o causare una pericolosa sovrapressurizzazione. I regolatori fungono da controllori, utilizzando meccanismi semplici ma ingegnosi che includono molle, diaframmi e valvole per modulare il flusso. Il design a due stadi, in particolare, affronta sfide come il calo di pressione (un calo della pressione di mandata in caso di elevata richiesta) e l'effetto della pressione di alimentazione (variazioni durante lo svuotamento del serbatoio), rendendolo ideale per impianti più grandi o più impegnativi.

Mentre procediamo, tenete presente che, sebbene il propano sia un combustibile pulito ed efficiente, la sua manipolazione richiede il rispetto di standard di sicurezza come quelli delineati nella norma NFPA 58 (Codice del gas di petrolio liquefatto). Consultate sempre professionisti certificati per l'installazione o le riparazioni.





Nozioni di base sulla pressione del gas propano

Per comprendere il funzionamento di un regolatore, è essenziale comprendere il comportamento del propano sotto pressione. Il propano viene immagazzinato allo stato liquido in bombole a pressioni che variano con la temperatura: temperature più elevate aumentano la tensione di vapore, raggiungendo potenzialmente i 200 PSI o più nei climi caldi, mentre condizioni più fredde la abbassano. Quando la valvola della bombola viene aperta, il propano liquido evapora trasformandosi in vapore, che viene poi convogliato attraverso le tubazioni agli elettrodomestici.

La pressione negli impianti a gas si misura in PSI per le alte pressioni e in pollici di acqua (WC) per le basse pressioni, dove 1 PSI equivale a circa 27.7 pollici di acqua. Apparecchiature come fornelli o riscaldatori a gas sono progettate per funzionare a bassa pressione per garantire un controllo uniforme della fiamma e prevenire riflussi o perdite. Se il gas ad alta pressione venisse immesso direttamente, potrebbe sovraccaricare le valvole, causare una combustione irregolare o persino rompere i componenti.

I regolatori riducono questa pressione utilizzando un principio basato sull'equilibrio delle forze. All'interno del regolatore, una membrana rileva la pressione di uscita e regola una valvola per mantenere il livello desiderato. Se la pressione aumenta troppo, la membrana spinge contro una molla, chiudendo leggermente la valvola e limitando il flusso. Al contrario, se la pressione diminuisce, la molla forza l'apertura della valvola per consentire il passaggio di più gas. Questo ciclo di feedback garantisce la stabilità.

Negli impianti a propano, i regolatori sono classificati in base allo stadio: monostadio per installazioni semplici e di breve durata, e bistadio per installazioni più complesse. La versione con manometro è dotata di indicatori analogici o digitali, che in genere mostrano l'ingresso ad alta pressione dalla bombola o la pressione intermedia dopo il primo stadio, aiutando gli utenti a individuare tempestivamente problemi come bassi livelli di pressione nella bombola o ostruzioni.





Regolatori monostadio vs. regolatori bistadio

Prima di approfondire il modello a due stadi, confrontiamolo con il regolatore monostadio per evidenziarne i vantaggi. Un regolatore monostadio esegue l'intera riduzione di pressione in un'unica unità, solitamente montata direttamente sul serbatoio o vicino all'apparecchio. Riduce la pressione del serbatoio (fino a 250 PSI) direttamente alla pressione dell'apparecchio (11 pollici di acqua) utilizzando un singolo gruppo membrana-molla-valvola. Sebbene economici e semplici, i regolatori monostadio sono soggetti a incoerenze. Poiché la pressione del serbatoio fluttua con la temperatura o l'esaurimento, la pressione di uscita può variare, causando un "abbassamento" in caso di flusso elevato o "effetto pressione di alimentazione" quando il serbatoio si svuota. A basse temperature, l'umidità nel gas può congelare all'interno del regolatore, causando ostruzioni.

I regolatori a due stadi attenuano questi problemi suddividendo il processo di riduzione. Il primo stadio, un regolatore ad alta pressione, abbassa la pressione del serbatoio a un livello intermedio, solitamente 5-10 PSI. Questa pressione stabilizzata viene quindi immessa nel secondo stadio, un regolatore a bassa pressione, che la riduce ulteriormente fino al livello finale di 11 pollici (28 cm). La separazione consente a ciascun stadio di gestire variazioni specifiche: il primo stadio assorbe le variazioni di pressione del serbatoio, mentre il secondo mantiene un'erogazione precisa nonostante le fluttuazioni della domanda o la lunghezza delle tubazioni.

L'aggiunta di manometri in un regolatore a due stadi con manometro migliora il monitoraggio. Le configurazioni più comuni includono un manometro di alta pressione sul primo stadio per mostrare la pressione del serbatoio (utile per stimare i livelli di riempimento) e talvolta un manometro intermedio tra gli stadi. Questa configurazione è particolarmente utile nelle installazioni remote dove i controlli frequenti sono poco pratici. I sistemi a due stadi sono consigliati per abitazioni più grandi, camper o installazioni commerciali con più elettrodomestici, poiché supportano tubazioni più lunghe senza perdite di pressione significative.





Anatomia di un regolatore a due stadi calibrato

Un regolatore di pressione a due stadi per propano è un dispositivo compatto ma sofisticato, spesso alloggiato in un robusto corpo metallico per resistere agli agenti atmosferici. Analizziamo i suoi componenti principali:

Collegamento di ingresso: è qui che il regolatore si collega alla bombola di propano tramite un raccordo POL (Prest-O-Lite) o un connettore filettato simile. Gestisce l'ingresso del gas ad alta pressione.
Regolatore di primo stadio:
Valvola e sede: una valvola a fungo controlla il flusso del gas, appoggiandosi contro un orifizio per modulare il passaggio.
Diaframma: membrana flessibile in gomma o sintetica che rileva la pressione e si muove per regolare la valvola.
Molla di regolazione della pressione: preimpostata in fabbrica per mantenere una pressione intermedia (ad esempio, 10 PSI). Si oppone alla forza della membrana.
Sfiato: consente il riferimento della pressione atmosferica e il rilascio sicuro del gas in eccesso in caso di guasto del diaframma.
Manometro ad alta pressione: qui allegato, mostra la pressione in ingresso dal serbatoio, spesso codificata a colori (verde per pieno, rosso per basso) per indicare i livelli di riempimento senza aprire il serbatoio.
Tubazione intermedia: una breve sezione che collega il primo e il secondo stadio, trasportando gas a 5-10 PSI. Nei modelli integrali, è interna; in quelli separati, è esterna.
Regolatore di secondo stadio:
Simile al primo, ma ottimizzato per pressioni più basse: valvola, diaframma e una molla regolabile (talvolta impostabile dall'utente per una messa a punto precisa).
Collegamento di uscita: porta alla tubazione dell'apparecchio a bassa pressione.
Manometro intermedio opzionale: misura la pressione tra gli stadi, aiutando a diagnosticare problemi come il guasto del primo stadio.
Caratteristiche di sicurezza: le valvole di sicurezza in ogni stadio prevengono la sovrapressurizzazione scaricando il gas in eccesso. Alcuni modelli includono filtri per intrappolare i contaminanti e meccanismi di intercettazione per le perdite.
Nei regolatori integrali a due stadi, entrambi gli stadi sono combinati in un'unica unità per garantire compattezza, caratteristica comune nelle applicazioni residenziali. Negli impianti più grandi, per maggiore flessibilità, vengono utilizzati stadi separati. Gli indicatori, tipicamente a tubo di Bourdon, forniscono letture in tempo reale, rendendo il sistema "calibrato" e di facile utilizzo. Gli schemi di questi regolatori mostrano spesso sezioni trasversali che mostrano le camere interne, con frecce che indicano i percorsi del flusso di gas e i bilanci di forza.





Il principio di funzionamento: passo dopo passo

La magia di un regolatore di pressione per propano a due stadi sta nella sua riduzione sequenziale della pressione, regolata dall'equilibrio meccanico. Ecco un'analisi dettagliata del suo funzionamento:

Ingresso del gas ad alta pressione: quando la valvola della bombola viene aperta, il vapore di propano entra nell'ingresso del primo stadio alla pressione della bombola (ad esempio, 150 PSI). Il manometro ad alta pressione registra immediatamente questo fenomeno, consentendo all'utente di monitorare lo stato della bombola.
Riduzione del primo stadio:
Il gas fluisce nella prima camera, premendo contro il diaframma.
Il diaframma, bilanciato dalla molla preimpostata, si muove se la pressione supera il punto di regolazione (ad esempio 10 PSI), spingendo la valvola collegata verso la chiusura per limitare il flusso.
Al diminuire del flusso, la pressione nella camera diminuisce, consentendo alla molla di riaprire leggermente la valvola. Questo equilibrio dinamico mantiene una pressione intermedia costante.
Dal punto di vista fisico, la formula è Forza = Pressione × Area. L'area del diaframma amplifica piccole variazioni di pressione trasformandole in movimenti significativi della valvola.
Se la pressione del serbatoio diminuisce (ad esempio quando il serbatoio si svuota), il primo stadio compensa aprendo ulteriormente la valvola, mantenendo costante l'uscita.
Trasferimento intermedio: il gas, ora a 5-10 PSI, passa al secondo stadio. Un manometro opzionale mostrerebbe questa pressione, utile per verificare le prestazioni del primo stadio.
Seconda fase di messa a punto:
Entrando nella seconda camera, il gas incontra un altro sistema di valvola a membrana e molla, regolato per basse pressioni.
La seconda molla è più debole, impostata per ottenere un'uscita del WC da 11 pollici.
La richiesta degli elettrodomestici provoca un prelievo di gas, facendo diminuire la pressione nella camera; la molla apre la valvola per compensare.
Un'elevata richiesta provoca un calo minimo perché la pressione di ingresso (intermedia) è stabile, a differenza delle unità monostadio.
Lo sfiato assicura che il diaframma faccia riferimento alla pressione atmosferica, tenendo conto delle variazioni di altitudine.
Monitoraggio dei manometri: i manometri forniscono un feedback visivo. Ad esempio, un manometro ad alta pressione che scende segnala che è ora di riempire il serbatoio, mentre letture intermedie stabili confermano lo stato di salute del sistema.
Questo processo in due fasi garantisce che la pressione di uscita rimanga entro il 10-20% del valore di riferimento, anche in presenza di carichi o temperature variabili. A basse temperature, la caduta di pressione del primo stadio provoca l'espansione e il riscaldamento del gas, riducendo il rischio di congelamento. Esempio pratico: in un impianto di riscaldamento domestico, mentre la caldaia è in funzione, il secondo stadio si regola in modo continuo, prevenendo le fluttuazioni di fiamma.





Vantaggi e vantaggi

Il design a due stadi calibrato offre diversi vantaggi chiave:

Pressione costante: riduce al minimo le variazioni, garantendo il funzionamento ottimale degli elettrodomestici senza necessità di regolazioni manuali.
Resistenza al gelo: distribuendo la riduzione, impedisce la condensazione dell'umidità e la formazione di ghiaccio in condizioni di temperatura sotto lo zero.
Tratte più lunghe: supporta tubazioni più lunghe (fino a centinaia di piedi) con diametri più piccoli, riducendo i costi di installazione.
Miglioramenti della sicurezza: le doppie valvole di sicurezza e i manometri consentono il rilevamento tempestivo di eventuali problemi, riducendo i rischi di esplosioni o perdite.
Efficienza: una pressione stabile consente una migliore combustione del carburante, risparmiando propano e riducendo le emissioni.
Versatilità: ideale per installazioni con più elettrodomestici o serbatoi remoti.
Rispetto al modello monostadio, è più affidabile per l'uso durante tutto l'anno, anche se è leggermente più costoso all'inizio.





Installazione, manutenzione e sicurezza

Un'installazione corretta è fondamentale: il primo stadio si monta sul serbatoio, il secondo all'ingresso dell'edificio, con tubazioni dimensionate in base al carico BTU. Utilizzare raccordi certificati e verificare la presenza di perdite con acqua saponata.

La manutenzione prevede ispezioni annuali: controllare la precisione degli indicatori, pulire le prese d'aria e sostituire i regolatori ogni 15-25 anni. Se un indicatore mostra letture anomale, spegnere l'impianto e chiamare un professionista.

Consigli di sicurezza: non manomettere mai le molle; conservare i serbatoi in posizione verticale; garantire la ventilazione. In caso di emergenza, chiudere prima la valvola del serbatoio.

Sistemi e componenti di controllo dei fluidi semiconduttori
Sistemi e componenti di controllo dei fluidi semiconduttori


Conclusione

Un regolatore di pressione del gas propano a due stadi con manometro integrato è la dimostrazione di come la semplicità ingegneristica possa coniugarsi con esigenze pratiche, garantendo un'erogazione di gas sicura e stabile grazie alla precisione meccanica. Comprendendone il funzionamento, dall'ingresso ad alta pressione all'uscita a bassa pressione, è possibile gestire al meglio il proprio impianto a propano. Sia per uso domestico che commerciale, questo dispositivo assicura affidabilità, confermando perché sia ​​un elemento essenziale nelle moderne soluzioni energetiche.
