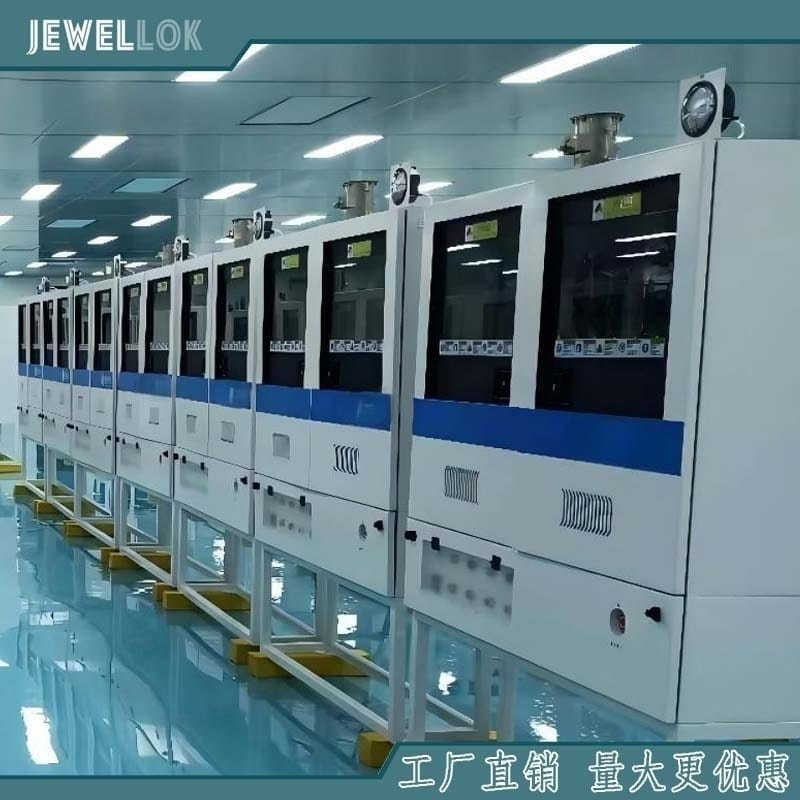

Armadio speciale ad alte prestazioni per gas pericolosi

Armadio speciale ad alte prestazioni per gas pericolosi

Nella produzione di semiconduttori, nella produzione fotovoltaica, nell'elettronica avanzata, nella fabbricazione di semiconduttori composti e in altri settori ad alta tecnologia, i gas speciali sono essenziali per processi quali deposizione, incisione, pulizia, drogaggio e trattamento superficiale. Molti di questi gas sono tossici, corrosivi, piroforici, ossidanti o altrimenti pericolosi. Di conseguenza, lo stoccaggio, la distribuzione, la regolazione della pressione, il monitoraggio e l'isolamento di emergenza in sicurezza dei gas speciali richiedono apparecchiature per la gestione dei gas altamente ingegnerizzate.

Un armadio per gas speciali ad alte prestazioni per applicazioni con gas pericolosi fornisce un ambiente controllato e chiuso per le bombole di gas e i relativi componenti di erogazione. Integrando in un unico sistema il controllo della pressione, il funzionamento automatico delle valvole, il rilevamento del gas, la ventilazione, le funzioni di spurgo e i dispositivi di sicurezza, l'armadio per gas può migliorare significativamente l'affidabilità del processo riducendo al contempo i rischi associati alla manipolazione di gas pericolosi.


Che cos'è un armadio per gas speciale?
Un armadio per gas speciali è un sistema di apparecchiature chiuso progettato per alloggiare bombole di gas e controllare l'erogazione di gas speciali alle apparecchiature di produzione. A differenza di un semplice contenitore per lo stoccaggio del gas, un armadio per gas ad alte prestazioni integra molteplici funzioni, tra cui la regolazione della pressione del gas, il controllo del flusso, l'arresto automatico, la gestione dello spurgo, il rilevamento delle perdite, la ventilazione forzata e il monitoraggio del sistema.

Nelle applicazioni con gas pericolosi, l'armadio funziona normalmente come un ambiente controllato. In caso di perdita all'interno dell'armadio, il sistema di ventilazione contribuisce a prevenire l'accumulo incontrollato di gas pericolosi nell'area circostante. Sensori di gas e dispositivi di monitoraggio della pressione possono fornire un allarme tempestivo, mentre le valvole di sicurezza automatiche possono interrompere l'erogazione del gas in caso di rilevamento di condizioni anomale.

L'armadio può essere configurato per una singola bombola o per più bombole, a seconda delle esigenze di processo. Può anche essere integrato con sistemi di commutazione del gas automatici o semiautomatici per garantire un'alimentazione continua del gas agli strumenti di produzione.

Perché le applicazioni con gas pericolosi richiedono armadi ad alte prestazioni
I gas speciali utilizzati nella produzione avanzata possono presentare diverse problematiche di sicurezza. I gas tossici possono comportare seri rischi di esposizione, i gas corrosivi possono danneggiare componenti e tubazioni, mentre i gas piroforici possono reagire rapidamente con l'aria. Alcuni gas richiedono inoltre un controllo rigoroso di pressione, portata, temperatura e livelli di contaminazione.

Un armadio per gas ad alte prestazioni affronta queste sfide attraverso diversi livelli di protezione ingegneristica.

Innanzitutto, la bombola del gas e i componenti di erogazione del gas sono fisicamente racchiusi. In secondo luogo, la ventilazione controllata mantiene un flusso d'aria adeguato all'interno della cabina. In terzo luogo, i sistemi di rilevamento del gas possono monitorare l'atmosfera all'interno della cabina. In quarto luogo, le valvole automatiche e i sistemi di controllo programmabili possono reagire a condizioni anomale. Infine, le sequenze di spurgo possono contribuire a rimuovere il gas di processo residuo da sezioni selezionate del sistema di erogazione del gas.

Questo approccio a più livelli è particolarmente importante negli impianti di produzione di semiconduttori, dove sia la sicurezza del personale che il controllo della contaminazione del processo sono fondamentali.

Componenti chiave di un armadio per gas speciali ad alte prestazioni
Le prestazioni di un armadio per gas speciali dipendono dalla qualità e dalla compatibilità dei suoi componenti interni. Una configurazione tipica può includere bombole di gas, regolatori di elevata purezza, valvole automatiche, valvole pneumatiche, sensori di pressione, filtri, valvole di ritegno, valvole di spurgo, sensori di rilevamento gas, connessioni di scarico e un sistema di controllo basato su PLC.

1. Regolazione della pressione del gas ad alta purezza
La regolazione della pressione è una delle funzioni più importanti in un armadio per gas speciali. Il regolatore riduce la pressione della bombola a una pressione di erogazione controllata, adatta alle apparecchiature a valle.

Per applicazioni ad alta purezza, i regolatori devono essere realizzati con materiali compatibili con il gas specifico. L'acciaio inossidabile, in particolare l'acciaio inossidabile 316L di alta qualità, è comunemente utilizzato nei sistemi di erogazione di gas ad alta purezza grazie alla sua resistenza alla corrosione e all'idoneità per una finitura superficiale controllata.

La progettazione del regolatore dovrebbe inoltre ridurre al minimo il volume morto interno e la potenziale generazione di particelle. A seconda dell'applicazione, i regolatori a membrana possono essere preferibili in quanto garantiscono una forte separazione tra il gas di processo e il meccanismo di azionamento.

2. Valvole di intercettazione automatiche
Le valvole di intercettazione automatiche forniscono un importante livello di protezione in situazioni di emergenza. Se il sistema di rilevamento del gas identifica una concentrazione di gas pericolosa, o se il sistema di controllo rileva condizioni di pressione o ventilazione anomale, l'armadio può avviare una sequenza automatica di isolamento del gas.

Le valvole ad azionamento pneumatico sono spesso utilizzate nei sistemi di distribuzione del gas per semiconduttori perché possono essere integrate in architetture di controllo automatizzate. La scelta della valvola deve tenere conto della compatibilità con il gas, della pressione nominale, dell'intervallo di temperatura, delle prestazioni in termini di tenuta, della durata del ciclo di vita e della pulizia richiesta.

3. Sistema di spurgo
Un sistema di spurgo progettato correttamente contribuisce a rimuovere i gas speciali residui da sezioni selezionate della linea di erogazione prima della sostituzione delle bombole, della manutenzione o di altre operazioni.

Per la purga si possono utilizzare gas inerti come l'azoto, laddove compatibile con i requisiti di processo e di sicurezza. Una sequenza di purga controllata può prevedere l'isolamento del gas di processo, l'introduzione del gas di purga, l'evacuazione attraverso il percorso di scarico appropriato e la verifica delle condizioni di sistema richieste.

La procedura di spurgo esatta deve essere determinata mediante analisi ingegneristiche e nel rispetto dei requisiti di sicurezza dell'impianto.

4. Rilevamento del gas
Il rilevamento dei gas è essenziale per le applicazioni che prevedono la presenza di gas pericolosi. I sensori installati all'interno o intorno all'armadio possono monitorare le concentrazioni anomale di gas e inviare segnali al sistema di controllo.

Quando si verifica un evento di rilevamento, il sistema può avviare azioni di sicurezza predefinite, come la chiusura automatica delle valvole del gas, l'attivazione degli allarmi, il mantenimento o l'incremento del funzionamento del sistema di aspirazione e la notifica al sistema di monitoraggio dell'impianto.

Il tipo e la posizione dei sensori di gas devono essere scelti in base alle proprietà del gas, alla progettazione del mobile, alle caratteristiche di ventilazione e alle norme di sicurezza applicabili.

5. Ventilazione di scarico
La ventilazione è una caratteristica fondamentale di un armadio per gas pericolosi. L'armadio deve essere collegato a un sistema di aspirazione dell'impianto adeguato, in grado di mantenere il flusso d'aria richiesto.

Una ventilazione efficace contribuisce a controllare l'ambiente all'interno della cabina e a convogliare i gas potenzialmente pericolosi verso il sistema di trattamento o abbattimento dei fumi dell'impianto, impedendo loro di diffondersi nelle aree occupate.

La progettazione del mobile dovrebbe quindi tenere conto del flusso di scarico, dell'equilibrio di pressione, della configurazione dei condotti, degli sportelli di accesso, del monitoraggio del flusso d'aria e della capacità di aspirazione dell'impianto.

Controllo e automazione basati su PLC
I moderni armadi per gas speciali utilizzano sempre più spesso sistemi di controllo basati su PLC per coordinare l'erogazione del gas e le funzioni di sicurezza. Un controllore logico programmabile (PLC) può monitorare continuamente i sensori di pressione, i rilevatori di gas, lo stato delle valvole, lo stato dello sportello dell'armadio, le condizioni di scarico e altri segnali critici.

Il PLC può eseguire sequenze predefinite per l'avvio, l'arresto, il cambio bombola, lo spurgo, la gestione degli allarmi e l'isolamento di emergenza.

Un'interfaccia uomo-macchina (HMI) può fornire agli operatori informazioni sullo stato del sistema, allarmi, letture di pressione, stato delle valvole e notifiche di manutenzione. La comunicazione con un sistema di monitoraggio di fabbrica può inoltre consentire ai tecnici di osservare le condizioni degli armadi del gas da una piattaforma di controllo centralizzata.

L'automazione riduce la dipendenza dalle operazioni manuali e può migliorare la coerenza tra i diversi armadi a gas all'interno di uno stabilimento di produzione.

Selezione dei materiali per servizi con gas pericolosi
La compatibilità dei materiali è un aspetto cruciale nella progettazione di un armadio per gas speciali. I componenti interni a contatto con il gas devono essere selezionati in base alle caratteristiche chimiche del gas stesso.

L'acciaio inossidabile 316L è ampiamente utilizzato per tubazioni, valvole, regolatori e raccordi per gas ad alta purezza. A seconda dell'applicazione, i produttori possono specificare superfici elettrolucidate e rugosità interna controllata per ridurre la generazione di particelle e migliorare la pulibilità.

Nel caso di gas corrosivi, la compatibilità dei materiali deve essere valutata con attenzione. Elastomeri, guarnizioni, sedi delle valvole, regolatori, tubi e altri componenti possono presentare caratteristiche di resistenza diverse. La scelta dei materiali basata esclusivamente sulla resistenza generale alla corrosione non è sufficiente; la compatibilità deve essere valutata in relazione al gas specifico, alla pressione, alla temperatura, alla concentrazione e alle condizioni operative.

Tecnologia di tubazioni e connessioni ad alta purezza
Il sistema di tubazioni dell'armadio del gas influisce direttamente sulla purezza del gas e sull'affidabilità del sistema. Le applicazioni ad alta purezza richiedono in genere tubazioni accuratamente controllate, saldatura orbitale ove necessario e connessioni affidabili ad alta integrità.

Le connessioni di tipo VCR sono comunemente utilizzate nei sistemi di gas ad alta purezza dove sono necessarie connessioni rimovibili. Una corretta installazione, pulizia, ispezione e collaudo delle perdite sono essenziali per mantenere l'integrità del sistema.

La configurazione interna dovrebbe inoltre ridurre al minimo curve superflue, tratti morti e diramazioni inutilizzate. Una buona progettazione delle tubazioni contribuisce a ridurre i rischi di contaminazione e a migliorare l'efficienza dello spurgo.

Interblocchi di sicurezza e funzioni di emergenza
Un armadio per gas pericolosi ad alte prestazioni dovrebbe incorporare molteplici interblocchi di sicurezza anziché affidarsi a un singolo meccanismo di protezione.

Le condizioni tipiche di interblocco possono includere:

Rilevamento di gas pericolosi
Perdita di aspirazione dell'armadio
Pressione anomala del cilindro o della linea
stato dell'anta dell'armadio
Feedback della posizione della valvola
Perdita del potere di controllo
Attivazione dell'arresto di emergenza
Condizioni di spurgo anomale
In caso di guasto critico, il sistema di controllo può portare l'armadio in uno stato di sicurezza predefinito. La risposta esatta deve essere stabilita attraverso un'analisi dei rischi documentata e una progettazione della sicurezza dell'impianto.

I sistemi di arresto di emergenza devono essere progettati in modo che gli operatori possano comprendere rapidamente le condizioni del quadro elettrico e identificare la risposta appropriata.

Test di tenuta e controllo qualità
L'integrità delle perdite è particolarmente importante per i sistemi che utilizzano gas speciali pericolosi. Anche una piccola perdita può rappresentare un grave problema di sicurezza a seconda della tossicità, della reattività o delle proprietà fisiche del gas.

Prima della spedizione e della messa in servizio, gli armadi per impianti a gas possono essere sottoposti a prove di pressione, prove di tenuta, prove funzionali, verifica delle valvole, prove dei sensori e convalida del sistema di controllo.

Per le applicazioni che richiedono elevata purezza, i produttori dovrebbero inoltre stabilire procedure di pulizia e assemblaggio controllate per ridurre al minimo particelle, umidità, idrocarburi e altri contaminanti.

La documentazione è un altro aspetto importante del controllo qualità. Un fornitore professionale dovrebbe essere in grado di fornire disegni pertinenti, specifiche dei componenti, verbali di collaudo, istruzioni operative e informazioni sulla manutenzione, in base ai requisiti del progetto.

Applicazioni nel settore della produzione avanzata
Gli armadi per gas speciali ad alte prestazioni trovano ampia applicazione nei settori industriali in cui sono richiesti gas pericolosi o ad elevata purezza.

Nella produzione di semiconduttori, possono supportare processi che includono deposizione, incisione, impiantazione ionica, pulizia della camera e altre operazioni di fabbricazione dei wafer. Nella produzione di semiconduttori composti, le cabine a gas possono essere utilizzate per processi che coinvolgono gas speciali necessari per materiali come il nitruro di gallio e le relative strutture semiconduttrici.

Altre applicazioni includono la produzione di pannelli fotovoltaici, la produzione di LED, la produzione di display, i laboratori di ricerca e la lavorazione di materiali avanzati.

Per ogni applicazione, la configurazione del quadro elettrico deve essere personalizzata in base al tipo di gas, al numero di bombole, alla pressione di mandata richiesta, ai requisiti di portata, alla sequenza del processo, al sistema di aspirazione dell'impianto e alle normative applicabili.

Come scegliere il mobiletto per gas speciale più adatto
Nella scelta di un armadio per bombole di gas speciali, gli acquirenti dovrebbero valutare più che le dimensioni esterne o il numero di bombole.

Tra gli aspetti importanti da considerare figurano la compatibilità del gas, la pressione massima della bombola, la pressione di mandata, la portata richiesta, le specifiche di valvole e regolatori, i requisiti di rilevamento del gas, la capacità di scarico, la configurazione di spurgo, l'architettura di controllo, i protocolli di comunicazione e l'accessibilità per la manutenzione.

Le capacità ingegneristiche del fornitore sono altrettanto importanti. Un armadio per gas personalizzato richiede il coordinamento tra progettazione meccanica, tubazioni di processo, strumentazione, controllo elettrico, ingegneria della sicurezza e interfacce con l'impianto.

Per le applicazioni nel settore dei semiconduttori e altre applicazioni ad alta purezza, il fornitore deve inoltre comprendere le procedure di controllo della contaminazione e i requisiti associati alla fornitura di gas UHP.

Fornitore di sistemi di erogazione di gas speciali per laboratori
Fornitore di sistemi di erogazione di gas speciali per laboratori
Conclusione
Un armadio per gas speciali ad alte prestazioni per applicazioni con gas pericolosi è molto più di un semplice contenitore per bombole. Si tratta di una piattaforma integrata per la sicurezza e l'erogazione del gas, che combina componenti ad alta purezza, controllo della pressione, valvole automatiche, sistemi di spurgo, rilevamento del gas, ventilazione forzata, automazione PLC e dispositivi di sicurezza interbloccati.

Un armadio ben progettato può aiutare i produttori a ottenere un'erogazione affidabile di gas speciali, migliorando al contempo il controllo operativo e riducendo i potenziali rischi associati ai gas pericolosi. La soluzione più efficace è quella progettata in base alle caratteristiche effettive del gas, ai requisiti di processo, all'infrastruttura dell'impianto e alle norme di sicurezza applicabili.

Per le fabbriche di semiconduttori, gli impianti di elettronica avanzata, i produttori di pannelli fotovoltaici e gli ambienti di ricerca, investire in un armadio per gas speciali progettato correttamente può fornire una base importante per un'erogazione di gas sicura, stabile e ripetibile. Grazie alla combinazione di componenti in acciaio inossidabile 316L di alta qualità, tecnologia delle valvole affidabile, controllo PLC intelligente, rilevamento efficace dei gas e progettazione professionale, i moderni armadi per gas sono in grado di soddisfare i requisiti esigenti dei processi di produzione avanzati odierni.
