Guida completa ai regolatori di pressione del gas in acciaio inossidabile UHP 316L

Guida completa ai regolatori di pressione del gas in acciaio inossidabile UHP 316L

I regolatori di pressione del gas ad altissima purezza (UHP) sono componenti essenziali in settori industriali in cui la contaminazione del gas può compromettere processi, sicurezza o qualità del prodotto. Realizzati principalmente in acciaio inossidabile 316L, questi regolatori sono progettati per gestire gas con livelli di purezza pari o superiori al 99.999%. Svolgono un ruolo fondamentale in applicazioni quali la produzione di semiconduttori, la produzione farmaceutica, la gascromatografia e la gestione di gas speciali. Questa guida fornisce una panoramica completa dei regolatori di pressione del gas UHP in acciaio inossidabile 316L, trattando la progettazione, i materiali, il funzionamento, la selezione, le applicazioni, la manutenzione e le considerazioni sulla sicurezza. Comprendendo questi dispositivi, ingegneri e tecnici possono garantire prestazioni e affidabilità ottimali in ambienti critici.

I regolatori UHP si differenziano dai regolatori di pressione standard per il volume interno minimo, la purezza superiore dei materiali e il funzionamento privo di contaminazioni. L'utilizzo di acciaio inossidabile 316L, una variante a basso tenore di carbonio dell'acciaio inossidabile 316, migliora la resistenza alla corrosione e riduce il rischio di degassamento o rilascio di particelle. Queste caratteristiche li rendono indispensabili per la gestione di gas tossici, corrosivi, infiammabili o reattivi come silano, acido cloridrico o azoto ultrapuro.

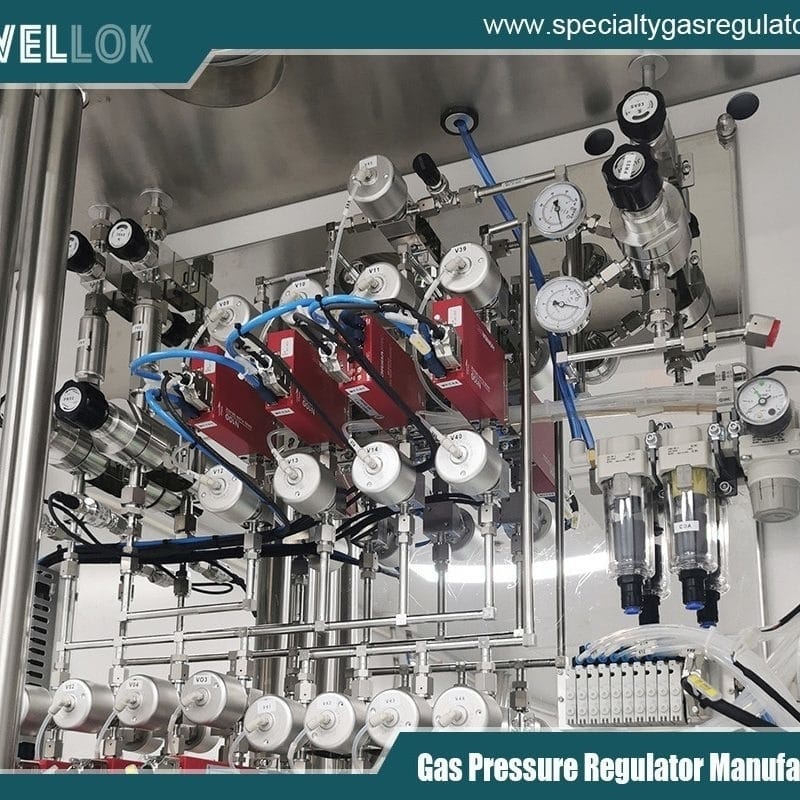

regolatori di pressione del gas in acciaio inossidabile UHP 316L
Comprensione dei requisiti UHP

I sistemi ad altissima purezza richiedono regolatori che impediscano anche a tracce di contaminanti di entrare nel flusso di gas. Contaminanti come umidità, ossigeno o particolato possono causare difetti nella microelettronica o imprecisioni negli strumenti analitici. I regolatori UHP raggiungono questo obiettivo attraverso tecniche di costruzione specializzate, tra cui la lavorazione meccanica da barra anziché la forgiatura, che si traduce in una struttura granulare più compatta e superfici interne più lisce. Le finiture superficiali con bassi valori Ra (rugosità media) riducono al minimo le aree in cui le particelle possono aderire.

Nella fabbricazione di semiconduttori, ad esempio, i gas UHP vengono utilizzati in processi come la deposizione chimica da vapore, dove la purezza ha un impatto diretto sui tassi di resa. Gli enti regolatori devono rispettare standard come SEMI F20 per i materiali di grado UHP, garantendo che l'acciaio inossidabile 316L venga sottoposto a rifusione secondaria per ridurre al minimo le impurità. Questo livello di purezza non riguarda solo il materiale, ma anche il processo di assemblaggio, spesso condotto in camere bianche ISO 4 per evitare contaminanti atmosferici.



Proprietà dell'acciaio inossidabile 316L

L'acciaio inossidabile 316L è il materiale di elezione per i regolatori di pressione del gas UHP grazie alle sue eccezionali proprietà. Contiene il 16-18% di cromo, il 10-14% di nichel e il 2-3% di molibdeno, con un contenuto di carbonio limitato allo 0.03% per prevenire la precipitazione di carburi durante la saldatura. Questa composizione offre una resistenza superiore alla corrosione per vaiolatura e interstiziale, soprattutto in ambienti ricchi di cloruri.

Nelle applicazioni UHP, la natura non reattiva del 316L impedisce l'adsorbimento e la fuoriuscita di contaminanti. A differenza dei materiali elastomerici, i diaframmi in acciaio inossidabile non assorbono umidità o idrocarburi, mantenendo l'integrità del gas. L'elettrolucidatura migliora ulteriormente la superficie rimuovendo irregolarità microscopiche, ottenendo uno strato passivato resistente alla corrosione e alla generazione di particelle. Per gas altamente corrosivi, varianti come Hastelloy C-22 possono essere utilizzate per le parti interne, ma il 316L rimane lo standard per i corpi e le parti a contatto con il fluido.

La resistenza meccanica del materiale consente ai regolatori di resistere a pressioni di ingresso fino a 6000 psig, fornendo al contempo pressioni di uscita precise fino a 0.1 psig. La sua saldabilità supporta connessioni autogene saldate di testa, riducendo i percorsi di perdita e garantendo la tenuta stagna dell'elio.



Progettazione e componenti dei regolatori UHP

Un tipico regolatore di pressione del gas in acciaio inossidabile UHP 316L è composto da tre elementi principali: un meccanismo di caricamento, un elemento sensibile e un elemento di controllo. Il meccanismo di caricamento, spesso una molla regolata tramite una manopola, imposta la pressione di uscita desiderata. L'elemento sensibile è solitamente una membrana in acciaio inossidabile che rileva le variazioni di pressione e aziona l'elemento di controllo, un otturatore o una valvola che modula il flusso attraverso un orifizio.

I modelli UHP incorporano corpi ricavati da barre per ridurre al minimo il volume interno, facilitando uno spurgo rapido e riducendo gli spazi morti in cui potrebbero accumularsi contaminanti. Le membrane sono realizzate in acciaio inossidabile 316L per evitare il degrado dell'elastomero e le guarnizioni sono metallo su metallo per prestazioni a tenuta stagna. I modelli con sede fissata all'otturatore sono comuni per i gas corrosivi, prevenendone l'erosione.

Ulteriori caratteristiche includono manometri per il monitoraggio della pressione in ingresso e in uscita, valvole di sicurezza per la protezione da sovrapressione e filtri per intrappolare le particelle. I modelli ad alta portata possono utilizzare configurazioni con caricamento a cupola per il controllo remoto, mentre le versioni compatte sono adatte a configurazioni con spazio limitato.



Principi di lavoro

I regolatori UHP funzionano secondo il principio dell'equilibrio delle forze. Il gas in ingresso entra ad alta pressione, spingendo contro l'elemento di controllo. La molla di carico comprime la membrana, aprendo la valvola per consentire il flusso finché la pressione in uscita non bilancia la forza della molla. Al variare della richiesta a valle, la membrana regola la posizione della valvola per mantenere una portata costante.

I regolatori monostadio eseguono questa operazione in un'unica fase, adatti a pressioni di ingresso stabili. I modelli a doppio stadio aggiungono una riduzione intermedia, garantendo un'erogazione costante anche al diminuire della pressione nella bombola. Per le UHP, il basso volume interno favorisce un rapido equilibrio e caratteristiche come i gruppi di spurgo incrociato consentono il lavaggio con gas inerte durante la sostituzione della bombola, prevenendo la contaminazione atmosferica.

Nei regolatori a cupola, la pressione del gas o dell'aria sostituisce la molla, consentendo regolazioni precise a distanza. Questa soluzione è ideale per i sistemi automatizzati nelle camere bianche.



Applicazioni

I regolatori in acciaio inossidabile UHP 316L sono fondamentali negli impianti di produzione di semiconduttori per erogare gas di processo come arsina o fosfina senza impurità. Nell'industria farmaceutica, controllano i gas inerti per ambienti sterili. I laboratori di analisi li utilizzano come gas di trasporto nella cromatografia, garantendo letture accurate.

Altre applicazioni includono il settore aerospaziale per i sistemi di alimentazione, la lavorazione alimentare per la regolazione della CO2 e la ricerca per la gestione di gas speciali. I modelli ad alta pressione supportano gli standard di calibrazione, mentre i regolatori di contropressione proteggono i sistemi dalla sovrapressurizzazione nelle linee di sfiato.



Criteri di selezione

La scelta di un regolatore UHP implica la valutazione del tipo di gas (corrosivo, tossico o inerte), degli intervalli di pressione (ingresso fino a 10,000 psig, uscita 0-500 psig), delle portate (fino a 250 scfm) e dei requisiti di purezza. La compatibilità dei materiali è fondamentale: 316L per i gas semicorrosivi, leghe migliorate per quelli aggressivi.

Considerare la posizione: montaggio su cilindro per elevate pressioni di ingresso o al punto d'uso per la massima precisione. Doppio stadio per alimentazioni variabili, stadio singolo per il controllo della linea. Caratteristiche come elettrolucidatura, finiture a basso Ra e assemblaggio in camera bianca garantiscono la conformità UHP. Prevedere un budget per accessori come collettori o sistemi di spurgo.



Installazione e manutenzione

L'installazione richiede ambienti puliti e asciutti. Collegare utilizzando raccordi compatibili, spurgare le linee con gas inerte ed effettuare la prova di tenuta con elio. Montare saldamente per evitare vibrazioni.

La manutenzione include ispezioni regolari per individuare eventuali perdite, utilizzando soluzioni saponate sui raccordi. Spurgare prima e dopo l'uso per verificare la presenza di gas pericolosi. Sostituire le membrane se danneggiate; pulire le parti interne solo con solventi approvati. Procedure di spegnimento: chiudere le valvole, scaricare la pressione, spurgare e scollegare in sicurezza. La calibrazione annuale garantisce la precisione.



Considerazioni sulla sicurezza

La sicurezza è fondamentale per i regolatori UHP che gestiscono gas pericolosi. Utilizzare in aree ben ventilate con rilevatori di gas. Lo sfiato della sovrapressione previene le esplosioni; i modelli a membrana legata riducono i guasti. Seguire standard come CGA per i collegamenti. La formazione sulla gestione dei gas tossici riduce i rischi.




regolatori di pressione del gas in acciaio inossidabile UHP 316L
Conclusione

I regolatori di pressione del gas in acciaio inossidabile UHP 316L sono meraviglie ingegneristiche che garantiscono la purezza nelle applicazioni più impegnative. Il loro design robusto, l'eccellenza dei materiali e il funzionamento preciso li rendono indispensabili. Rispettando le migliori pratiche di selezione, installazione e manutenzione, gli utenti possono ottenere prestazioni affidabili e longevità. Con l'evoluzione dei settori, questi regolatori continueranno a supportare le innovazioni nell'erogazione di gas ad alta purezza.

Per una guida completa sui regolatori di pressione del gas in acciaio inossidabile UHP 316L , potete visitare il sito di Jewellok all'indirizzo https://www.specialtygasregulator.com/product/ per ulteriori informazioni.
