Cos'è il collettore di valvole VMB?

Cos'è il collettore di valvole VMB?

Nei moderni processi industriali, la distribuzione efficiente e sicura di gas e liquidi è di fondamentale importanza. Un componente critico che facilita questo processo è il Valvole Collettore , comunemente abbreviato in VMB (Valve Manifold Box). Un VMB è un sistema chiuso che integra più valvole in un unico collettore, consentendo la distribuzione controllata di fluidi da una sorgente centrale a diversi punti di destinazione. Questa tecnologia è ampiamente utilizzata in ambienti critici dove precisione, sicurezza e affidabilità sono imprescindibili. Che si tratti di gestire gas pericolosi nella produzione di semiconduttori o di distribuire sostanze chimiche nella produzione farmaceutica, il VMB rappresenta un elemento fondamentale per operazioni ottimizzate. Questo articolo approfondisce gli aspetti tecnici dei VMB, esplorandone la definizione, i componenti, la funzionalità, le applicazioni, i vantaggi, le tipologie e le considerazioni relative alla manutenzione.

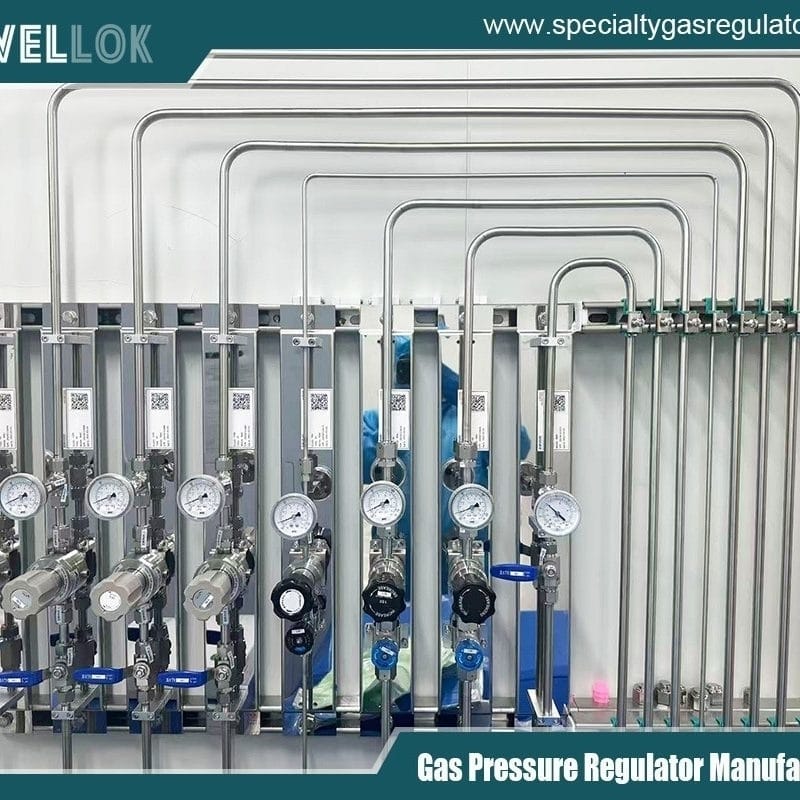

produttore di scatole per collettori di valvole VMB in Cina
Definizione e scopo

In sostanza, una scatola per collettori di valvole (VMB ) è un involucro compatto e protettivo che ospita un collettore, ovvero una serie di tubi o canali interconnessi, che convoglia i fluidi attraverso diverse valvole. Il termine "scatola" si riferisce al robusto armadio che racchiude il sistema, proteggendolo da agenti contaminanti ambientali e fornendo uno spazio sicuro e organizzato per il funzionamento. Le VMB sono progettate per suddividere una singola linea di alimentazione in più diramazioni, consentendo l'erogazione simultanea a utensili, apparecchiature o processi senza interrompere il flusso complessivo del sistema.

Lo scopo principale di un VMB è migliorare la sicurezza e l'efficienza nella movimentazione dei fluidi. Centralizzando i punti di controllo, riduce al minimo il rischio di perdite, contaminazione incrociata ed esposizione a sostanze pericolose. Ad esempio, in scenari che coinvolgono gas tossici o infiammabili, il VMB incorpora funzionalità come meccanismi di arresto di emergenza per prevenire incidenti. Ciò lo rende indispensabile nei settori che aderiscono a rigorosi standard normativi, come quelli regolati dalle certificazioni OSHA o ISO.



Componenti chiave

Un tipico VMB è composto da diversi elementi interconnessi, ognuno dei quali contribuisce alla sua funzionalità complessiva. Il collettore stesso costituisce la struttura portante, spesso realizzato con materiali ad alta purezza come acciaio inossidabile, PVDF o polipropilene per resistere alla corrosione e mantenere l'integrità del fluido. Le valvole sono il cuore del sistema, tra cui valvole di isolamento per i singoli rami, attuatori pneumatici o manuali per il controllo e valvole di intercettazione di emergenza (ESO) che si attivano in risposta ad anomalie.

I regolatori di pressione sono integrati e riducono i fluidi ad alta pressione in ingresso a livelli operativi sicuri. Dispositivi di monitoraggio come manometri, trasduttori e misuratori di portata massica forniscono dati in tempo reale su pressione, portata e temperatura. Per una maggiore sicurezza, i sensori rilevano flussi eccessivi, alte pressioni o perdite, spesso collegati a controllori logici programmabili (PLC) che automatizzano le risposte. L'involucro è dotato di porte incernierate per un facile accesso, prese d'aria per lo spurgo e riscaldatori opzionali per gas a bassa pressione di vapore. Doppi raccordi di contenimento nelle pareti prevengono le fuoriuscite, mentre accessori come sensori antincendio o rilevatori di gas tossici aggiungono livelli di protezione.

Nei VMB focalizzati sui liquidi, i componenti enfatizzano la resistenza chimica, con opzioni per materiali ignifughi con classificazione FM. I progetti orientati ai gas privilegiano gli standard di purezza ultra elevata (UHP) per evitare la contaminazione da particolato.



Come funziona un VMB

Il principio di funzionamento di un VMB ruota attorno alla distribuzione e al controllo dei fluidi. Il fluido in ingresso da una sorgente entra nel collettore attraverso un ingresso. Da lì, si dirama attraverso singole "linee" preassemblate con valvole e regolatori, verso più uscite. Gli operatori possono isolare rami specifici per la manutenzione senza arrestare l'intero sistema, grazie a funzioni di sfiato e spurgo che evacuano in sicurezza i fluidi residui.

Nelle configurazioni semiautomatiche o automatiche, i PLC monitorano costantemente i parametri. Se un sensore rileva un problema, come il superamento di una soglia di pressione (ad esempio, 100 psi), le valvole ESO si chiudono automaticamente, attivando gli allarmi. Lo spurgo prevede l'introduzione di gas inerti come l'azoto per pulire le linee, garantendo la sostituzione sicura dei componenti. Le portate, che in genere vanno da 0 a 700 litri standard al minuto (slpm) a seconda dell'applicazione, vengono gestite con precisione per soddisfare i requisiti a valle.

Per i prodotti chimici liquidi, il processo è simile, ma si concentra sulla prevenzione di gocciolamenti o fuoriuscite, con raccordi di scarico che convogliano eventuali perdite verso sistemi di contenimento. Nel complesso, il design modulare del VMB consente la scalabilità, da 2 a 20 rami, adattandosi alle diverse esigenze operative.



Tipi di VMB

Le VMB sono disponibili in diverse configurazioni per soddisfare esigenze diverse. Le VMB manuali sono di base e si basano su valvole azionate manualmente per garantire semplicità ed economicità in configurazioni a basso rischio. Le versioni semiautomatiche incorporano attuatori pneumatici e controller di base per tempi di risposta più rapidi, ideali per ambienti a rischio moderato.

I VMB completamente automatici sono dotati di integrazione PLC avanzata, monitoraggio remoto e ridondanza a prova di guasto, rendendoli adatti ad applicazioni ad elevata purezza o pericolose. I sistemi monoblocco sono privi di involucri e fungono da punti di distribuzione di base, mentre i sistemi multiblocco (ad esempio, a 4 o 8 poli) gestiscono configurazioni complesse.

I VMB personalizzati sono progettati su misura per fluidi specifici, come gas come il silano o liquidi come gli acidi, con materiali e caratteristiche ottimizzati di conseguenza. Ad esempio, i progetti compatibili con le camere bianche utilizzano una fabbricazione di Classe 100/1000 per ridurre al minimo le particelle.



Applicazioni in tutti i settori

La versatilità dei VMB ne estende l'utilizzo in molteplici settori. Nell'industria dei semiconduttori, distribuiscono gas speciali come il trifluoruro di azoto per i processi di incisione, garantendo una distribuzione priva di contaminazioni nelle fabbriche. Gli stabilimenti farmaceutici e biofarmaceutici utilizzano i VMB per la manipolazione sterile di prodotti chimici, nel rispetto degli standard GMP.

I laboratori di ricerca aerospaziale e governativi li utilizzano per la distribuzione di propellenti e carburanti, mentre la produzione di energia solare si affida ai VMB per la distribuzione di gas nella produzione fotovoltaica. Nelle applicazioni mediche, gestiscono in modo sicuro l'ossigeno o i gas anestetici. Le università con esperimenti su larga scala traggono vantaggio dalla loro modularità e gli impianti di lavorazione chimica utilizzano i VMB liquidi per acidi, basi o solventi.

In tutti i casi, i VMB riducono la complessità dell'infrastruttura consolidando i punti di distribuzione e risparmiando spazio nelle strutture affollate.



Vantaggi e benefici

L'adozione di VMB offre numerosi vantaggi tecnici e operativi. La sicurezza è fondamentale: design chiusi e arresti automatici mitigano i rischi, riducendo potenzialmente il tasso di incidenti fino al 50% in ambienti pericolosi. I guadagni in efficienza derivano dalla riduzione al minimo dei tempi di inattività: l'isolamento delle filiali consente la manutenzione senza arresti completi, aumentando la produttività.

Il risparmio di spazio è significativo: una singola VMB sostituisce più valvole isolate, ottimizzando lo spazio a pavimento nelle camere bianche. Il rapporto costo-efficacia deriva da minori costi di installazione e dal ridotto utilizzo di materiali. La versatilità nella personalizzazione garantisce la compatibilità con vari fluidi, pressioni (fino a 3000 psi) e temperature (da -40 °C a 150 °C).

Inoltre, i VMB migliorano l'affidabilità del sistema attraverso assemblaggi sottoposti a test di tenuta e certificazione, prolungando la durata delle apparecchiature e garantendo la conformità alle normative.



Considerazioni sulla progettazione e installazione

La progettazione di un VMB implica la valutazione del tipo di fluido, dei requisiti di portata e dei fattori ambientali. La scelta dei materiali è fondamentale: acciaio inossidabile per i gas, materiali termoplastici per i corrosivi. Gli ingegneri devono calcolare le perdite di carico e integrare ridondanze per le applicazioni critiche.

L'installazione avviene in genere in aree ventilate, con montaggio e collegamenti sicuri alle linee di alimentazione. L'integrazione elettrica per i controlli richiede la messa a terra per prevenire l'accumulo di elettricità statica. Dopo l'installazione, il test di tenuta all'elio ne verifica l'integrità.



Manutenzione e buone pratiche

Una manutenzione regolare ne garantisce la longevità. Ispezioni visive verificano la presenza di corrosione o perdite, mentre i test funzionali verificano il funzionamento della valvola. Durante la manutenzione, è necessario seguire i protocolli di spurgo. Sensori e PLC devono essere calibrati annualmente e gli involucri devono essere puliti per mantenerne la purezza.

Le migliori pratiche includono la formazione degli operatori sulle procedure di emergenza e l'integrazione dei VMB con i sistemi di monitoraggio dell'intera struttura per la manutenzione predittiva.




produttore di scatole per collettori di valvole VMB in Cina
Conclusione

Il Valve Manifold Box rappresenta un progresso fondamentale nella tecnologia di distribuzione dei fluidi, coniugando sicurezza, efficienza e adattabilità. Grazie ai suoi componenti robusti e alle sue molteplici applicazioni, il VMB affronta le sfide della moderna gestione dei fluidi industriali. Con l'evoluzione delle industrie verso l'automazione e la sostenibilità, i VMB continueranno a svolgere un ruolo fondamentale, garantendo un controllo preciso e rischi minimi. La comprensione e l'implementazione dei VMB possono migliorare significativamente le prestazioni operative, rendendoli uno strumento essenziale sia per gli ingegneri che per i facility manager.
