Come funziona un sistema di distribuzione del gas GPL?
Come funziona un sistema di distribuzione del gas GPL?
Negli ambienti residenziali, commerciali e industriali in cui più apparecchi a gas funzionano simultaneamente – dai fornelli e scaldabagni alle caldaie industriali – un sistema di distribuzione del gas sicuro, efficiente e centralizzato è essenziale. È qui che entra in gioco il sistema di distribuzione centralizzato del gas di petrolio liquefatto (GPL) . Spesso descritto come il "sistema nervoso centrale" di un impianto GPL sfuso, un sistema di distribuzione centralizzato sostituisce le singole bombole di gas con un'unica configurazione che migliora la sicurezza, garantisce un'erogazione costante e semplifica le operazioni. Questo articolo tecnico analizzerà i componenti, i principi di funzionamento, le considerazioni di progettazione e i meccanismi di sicurezza di un tipico sistema di distribuzione centralizzato del GPL, fornendo una chiara comprensione della sua ingegneria e del suo funzionamento.

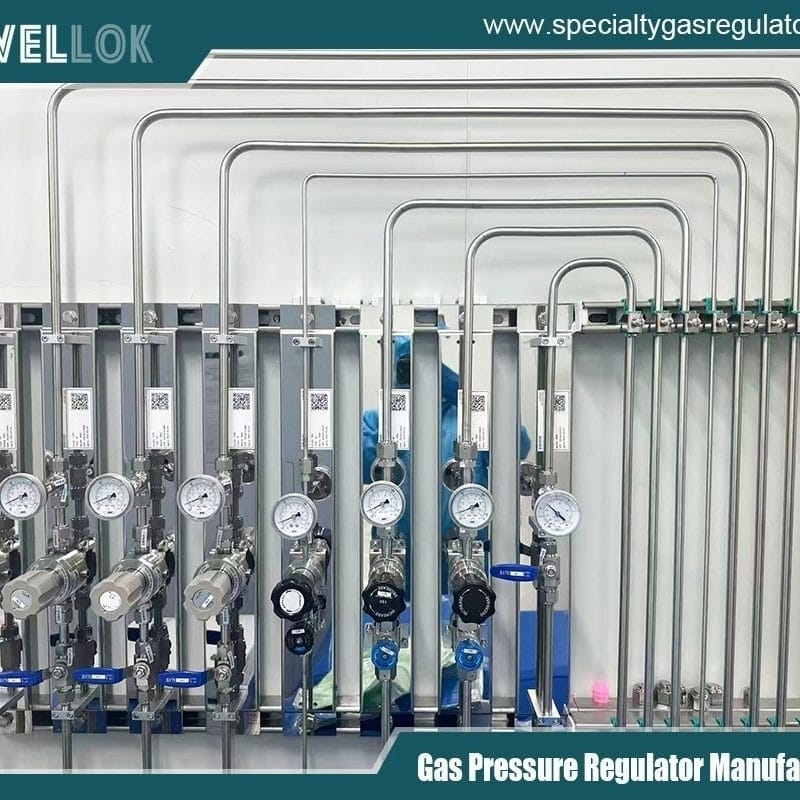

regolatore di pressione della bombola di gas CO2
Che cos'è un sistema di collettori GPL?
Un sistema di distribuzione del gas GPL è un sistema di distribuzione del gas che collega due o più bombole di GPL (o serbatoi di stoccaggio più grandi) a un collettore o collettore comune. Questo collettore fornisce quindi il gas tramite un'unica tubazione a più apparecchi. Gli scopi principali sono:
Aumento della capacità di fornitura di gas: Collegando più bombole, il sistema prolunga la durata della fornitura di gas disponibile prima che sia necessaria la sostituzione.
Cambio automatico: Consente il passaggio automatico da un set di bombole vuoto a uno pieno senza interrompere l'erogazione del gas.
Regolazione e stabilizzazione della pressione: Garantisce una pressione del gas costante e regolata a tutti gli apparecchi collegati.
Sicurezza migliorata: Le valvole di intercettazione centralizzate, i punti di rilevamento delle perdite e i meccanismi di sicurezza migliorano la sicurezza complessiva.
Convenienza operativa: Riduce la frequenza di sostituzione dei cilindri e consente il monitoraggio remoto.
Questi sistemi sono comunemente utilizzati in ristoranti, ospedali, laboratori, impianti industriali e grandi complessi residenziali in cui la richiesta di gas supera la capacità di una singola bombola.
Componenti chiave di un Sistema di collettore del gas GPL
Per comprendere il sistema è necessario avere familiarità con i suoi componenti principali, ognuno dei quali svolge un ruolo specifico nella distribuzione sicura del gas.
2.1 Banche cilindri
Le bombole sono raggruppate in due banchi separati: il banco primario (attivo) e il banco secondario (di riserva). In genere, ogni banco è costituito da più bombole collegate in parallelo. Il numero di bombole per banco dipende dal consumo di gas e dalla durata di erogazione desiderata. Le bombole sono fissate saldamente in un telaio o in una gabbia per garantirne la stabilità.
2.2 Collettore (tubo di scarico)
Il collettore è un tubo robusto (solitamente in rame o acciaio) che collega le batterie di bombole. Raccoglie il gas da tutte le bombole di una batteria e lo convoglia in un'unica uscita. Deve essere dimensionato correttamente per gestire la massima portata possibile senza eccessive perdite di carico.
2.3 Valvola di commutazione automatica (ACV)
Questo è il cervello del sistema. L'ACV monitora costantemente la pressione nel serbatoio primario. Quando il serbatoio primario è quasi vuoto (la pressione scende a un livello preimpostato, in genere intorno a 0.7 bar o 10 psi), la valvola commuta automaticamente l'alimentazione del gas prelevandolo dal serbatoio secondario. Contemporaneamente, spesso attiva un indicatore visivo o acustico (ad esempio, una bandierina rossa o un cicalino) per avvisare gli utenti che il serbatoio primario necessita di essere riempito.
2.4 Tubi flessibili ad alta pressione
Questi tubi rinforzati collegano le valvole di scarico delle singole bombole al collettore. Sono progettati per resistere ad alte pressioni del GPL (fino a circa 17 bar o 250 psi) e sono dotati di apposite valvole di intercettazione di sicurezza.
2.5 Regolatori (riduzione della pressione a due stadi)
Il GPL in bombole è immagazzinato allo stato liquido ad alta pressione (circa 5-10 bar a temperatura ambiente). Il sistema di distribuzione impiega in genere un processo di regolazione a due stadi:
Regolatore di prima fase (regolatore bancario): Spesso collegato direttamente al collettore o alla valvola di commutazione, riduce l'alta pressione del cilindro a una pressione intermedia (ad esempio, 0.7-1.4 bar).
Regolatore di secondo stadio (regolatore dell'apparecchio): Posizionato più vicino agli elettrodomestici, riduce ulteriormente la pressione intermedia rispetto alla pressione di esercizio dell'apparecchio (tipicamente 28-37 mbar per il GPL). In alcuni modelli, un singolo regolatore può essere sufficiente, se posizionato correttamente.
2.6 Valvole di intercettazione
Valvole di isolamento manuali: Installati in vari punti (uscite dei cilindri, ingressi/uscite dei collettori) per consentire l'isolamento manuale per manutenzione o emergenze.
Valvole di eccesso di flusso: Spesso integrati, questi dispositivi interrompono automaticamente il flusso del gas se viene rilevato un flusso improvviso e abbondante (che indica una possibile rottura della linea).
2.7 Valvola di sicurezza (PRV)
Montata sul collettore, la valvola di sicurezza (PRV) protegge il sistema dalla sovrapressurizzazione dovuta a dilatazione termica o a guasti del regolatore. Sfiata il gas in sicurezza nell'atmosfera se la pressione supera un limite prefissato.
2.8 Manometri
È possibile installare manometri per monitorare la pressione in punti chiave: pressione della bancata cilindri, pressione del collettore e pressione regolata. Sono utili nella diagnostica e nei controlli operativi.
2.9 Rete di tubazioni
Dall'uscita del collettore, il gas viaggia attraverso una tubazione di distribuzione correttamente dimensionata (spesso in rame o CSST) fino ai vari apparecchi installati. Il dimensionamento delle tubazioni segue i calcoli del carico di gas e le normative locali per garantire un flusso adeguato in ogni punto.
Il principio di funzionamento: funzionamento passo dopo passo
Il funzionamento di un sistema di collettori GPL può essere suddiviso in un ciclo continuo.
Fase 1: Prelievo del gas dalla banca primaria
In condizioni di funzionamento normali, la valvola di commutazione automatica è impostata per prelevare gas dalla batteria primaria. Il GPL (una miscela di propano e butano) è presente allo stato liquido sul fondo delle bombole. Man mano che il gas viene prelevato dalla parte superiore, il liquido evapora, mantenendo la pressione fino al suo quasi completo esaurimento. Il gas ad alta pressione (pressione della bombola) scorre attraverso le singole valvole delle bombole, attraverso tubi flessibili e nel collettore comune.
Fase 2: Regolazione della pressione
Il gas ad alta pressione combinato proveniente dalla batteria attiva entra nel regolatore di primo stadio attraverso la valvola di commutazione. Qui, la pressione viene ridotta significativamente a un livello intermedio, adatto alla distribuzione su condotte più lunghe senza eccessive perdite di carico.
Fase 3: Distribuzione agli elettrodomestici
Il gas regolato scorre attraverso la tubazione di distribuzione principale. In corrispondenza di ogni apparecchio o gruppo di derivazione, un regolatore di secondo stadio (se utilizzato) regola con precisione la pressione in base alle specifiche esigenze del bruciatore dell'apparecchio. Il gas passa quindi attraverso la valvola del gas dell'apparecchio per essere utilizzato.
Fase 4: Processo di cambio automatico
Quando i cilindri della batteria primaria si svuotano, la pressione nel collettore a valle dei cilindri inizia a scendere. La valvola di commutazione automatica rileva questa caduta di pressione. Una volta raggiunta la "pressione di commutazione" preimpostata, il meccanismo interno della valvola si sposta:
Chiude la porta di ingresso dalla bancata primaria.
Apre la porta di ingresso dalla bancata secondaria (piena).
L'erogazione del gas avviene ora senza interruzioni dalla linea secondaria, senza alcuna interruzione degli elettrodomestici.
Un indicatore visivo (come una bandiera rossa a comparsa) mostra "RISERVA IN USO", segnalando che la banca principale necessita di assistenza.
Fase 5: Sostituzione e ripristino del cilindro
Un operatore sostituisce le bombole vuote nella batteria primaria. Una volta collegate le nuove bombole e aperte le relative valvole, la valvola di commutazione può essere ripristinata manualmente. Questo resetta l'indicatore e prepara il sistema a prelevare nuovamente dalla batteria primaria appena riempita, mentre la batteria secondaria diventa la nuova riserva. Alcuni sistemi avanzati possono essere dotati di funzioni di ripristino automatico.
Passaggio 6: ciclo continuo
Questo processo si ripete all'infinito, garantendo un approvvigionamento di gas ininterrotto finché una riserva contiene sempre carburante.
Considerazioni progettuali e calcoli dimensionali
Una corretta progettazione del sistema è fondamentale per la sicurezza e le prestazioni. I fattori chiave includono:
4.1 Determinazione della domanda di gas
Viene calcolato il carico totale collegato di tutti gli apparecchi (misurato in kW o BTU/h). Da questo, si ricava la portata massima probabile di gas (in kg/h o lb/h), tenendo conto dei fattori di diversità (non tutti gli apparecchi funzionano contemporaneamente).
4.2 Dimensionamento del collettore e delle tubazioni
Utilizzando la portata e la caduta di pressione consentita (secondo standard quali NFPA 54 o EN 15266), gli ingegneri selezionano i diametri dei tubi appropriati per il collettore e le linee di distribuzione per garantire una pressione adeguata all'apparecchio più lontano.
4.3 Dimensionamento della bancata dei cilindri
Il numero di cilindri per bancata è determinato da:
Il tasso di consumo di gas.
Orari di apertura desiderati prima del cambio.
Requisiti di spazio fisico e di autorizzazione di sicurezza.
Una regola comune è quella di dimensionare ogni banca in modo che fornisca gas per un periodo minimo (ad esempio, 24 ore in caso di picco della domanda).
4.4 Ventilazione e posizione
Le batterie di bombole e il collettore devono essere posizionati in un'area ben ventilata e sicura, preferibilmente all'aperto o in un apposito vano ventilato, per evitare l'accumulo di gas fuoriuscito. Le distanze da fonti di accensione, aperture di edifici e confini di proprietà devono essere conformi alle normative locali.
4.5 Compatibilità dei materiali
Tutti i componenti (tubi, guarnizioni, valvole) devono essere compatibili con il GPL. Ad esempio, alcuni elastomeri si degradano a contatto con il GPL, quindi è necessario utilizzare solo materiali approvati.
Sistemi di sicurezza e protezioni integrali
La sicurezza è fondamentale in qualsiasi sistema a gas. I sistemi a collettore incorporano diversi livelli di protezione:
5.1 Prevenzione delle perdite
Collegamenti a tenuta stagna: Utilizzo di raccordi adeguati (ad esempio raccordi svasati) e sigillanti per filettature compatibili con il GPL.
Test regolari della soluzione di sapone: Obbligatorio durante l'installazione e la manutenzione.
5.2 Protezione da sovrapressione
Valvola di sicurezza sul collettore: Impostare una pressione superiore al normale intervallo operativo ma inferiore alla potenza nominale del componente più debole.
Protezione contro i guasti del regolatore: Alcuni regolatori sono dotati di una valvola di sicurezza o di arresto integrata nel caso in cui la pressione a valle aumenti in modo anomalo.
5.3 Protezione da sottopressione e flusso
Valvola di commutazione automatica: Impedisce lo svuotamento completo di tutti i cilindri, che potrebbe consentire all'aria di entrare nel sistema.
Valvole di eccesso di flusso: Installati all'ingresso del cilindro o del collettore, si chiudono se il flusso supera un limite di sicurezza (ad esempio, a causa della rottura di un tubo).
5.4 Sicurezza antincendio
Valvole di intercettazione attivate termicamente (fusibili): Questi fondono ad alta temperatura (ad esempio 100°C), interrompendo l'erogazione del gas in caso di incendio.
Barriere antincendio: Potrebbe essere necessario tra le bancate dei cilindri e gli edifici.
5.5 Sicurezza operativa
Etichettatura chiara: Banche contrassegnate con "Attive" e "Riservate".
Valvola di intercettazione di emergenza: Una valvola principale facilmente accessibile per isolare rapidamente l'intero sistema.
Installazione, messa in servizio e manutenzione
Installazione 6.1
Deve essere eseguito da installatori di gas certificati, nel rispetto delle normative nazionali e locali (ad esempio, Gas Safe Register nel Regno Unito, NFPA negli Stati Uniti). I passaggi chiave includono il fissaggio dei supporti delle bombole, l'installazione delle tubazioni con supporti adeguati e la garanzia del collegamento elettrico per la dissipazione dell'elettricità statica.
6.2 Messa in servizio
Dopo l'installazione, il sistema deve essere:
Testato in pressione (prove di resistenza e tenuta) utilizzando gas inerte.
Spurgare l'aria prima di introdurre il GPL.
Verificato il corretto funzionamento del cambio e la pressione di uscita del regolatore.
6.3 Manutenzione ordinaria
Giornaliero/settimanale: Controllo visivo degli indicatori, delle condizioni del cilindro e rilevamento delle perdite.
Mensile: Prova di funzionamento della valvola di commutazione e verifica delle letture della pressione.
Annualmente: Ispezione completa da parte di un tecnico qualificato, che comprende test del regolatore, sostituzione del tubo flessibile (in base alla durata di vita indicata dal produttore, in genere 5 anni) e controlli del funzionamento della valvola.
Sistemi avanzati e innovazioni moderne
I moderni sistemi di distribuzione del gas GPL possono integrarsi con i sistemi di gestione degli edifici (BMS) per il monitoraggio remoto. Le caratteristiche includono:
Sistemi di telemetria: I sensori wireless inviano avvisi al telefono o al computer del responsabile della struttura in caso di bassi livelli di gas, perdite o guasti di pressione.
Cambio elettronico: Valvole a solenoide con sensori di pressione elettronici per un controllo più preciso.
Integrazione del Bullet Tank: Per esigenze maggiori, i collettori possono collegare non solo bombole, ma anche serbatoi di stoccaggio GPL più grandi (bombole), con pompe o vaporizzatori per aumentare la portata di prelievo.
Applicazioni comuni e casi d'uso
Ospitalità: Grandi cucine di ristoranti con più fornelli, forni e griglie.
Assistenza sanitaria: Sterilizzatori, lavanderie e cucine negli ospedali.
Industrial: Processi di riscaldamento, taglio dei metalli, stazioni di rifornimento per carrelli elevatori.
Residenziale: Comunità recintate o condomini con distribuzione centralizzata del gas.
Siti temporanei: Campi di costruzione o catering per eventi in cui è necessaria una fornitura di gas temporanea ma in grandi volumi.
regolatore di pressione della bombola di gas CO2
Conclusione
Un sistema di distribuzione del gas a GPL rappresenta una soluzione sofisticata alla sfida di una distribuzione del gas affidabile e ad alto volume. Automatizzando in modo intelligente il passaggio tra le bancate di bombole e integrando molteplici funzioni di sicurezza, elimina l'intervento manuale, riduce i tempi di fermo e minimizza i rischi associati alla gestione del gas. I suoi principi di progettazione – ridondanza, regolazione e protezione – garantiscono che, purché correttamente dimensionato, installato e sottoposto a manutenzione, fornisca un'erogazione di carburante ininterrotta, sicura ed efficiente. Per qualsiasi impianto che dipende dalla fornitura continua di gas, investire in un sistema di distribuzione ben progettato non è solo una questione di praticità, ma una componente fondamentale della resilienza operativa e della gestione della sicurezza.
Comprendere il funzionamento di questi sistemi consente ai facility manager, agli ingegneri e agli addetti alla sicurezza di gestirli con sicurezza, di rispondere efficacemente ai problemi e di apprezzare l'ingegneria che, dietro le quinte, mantiene il flusso del gas senza intoppi.
