Come funziona un mobile a gas integrato su misura?

Come funziona un mobile a gas integrato su misura?

In settori come la produzione di semiconduttori, l'industria farmaceutica, le biotecnologie e i laboratori di ricerca, la gestione sicura dei gas pericolosi è di fondamentale importanza. Gas come idrogeno, cloro, ammoniaca, silano e diverse sostanze inerti o tossiche sono essenziali per processi che vanno dalla deposizione chimica da fase vapore alle analisi di laboratorio. Tuttavia, questi gas presentano rischi significativi, tra cui infiammabilità, tossicità e potenziale di reazioni esplosive. È qui che entra in gioco un armadio per gas integrato personalizzato . Un armadio per gas integrato personalizzato è un involucro specializzato progettato per immagazzinare, isolare e distribuire i gas in modo controllato, garantendo al contempo la conformità agli standard di sicurezza e l'efficienza operativa.

A differenza delle soluzioni di stoccaggio standard, un armadio di stoccaggio del gas integrato personalizzato è progettato su misura per le specifiche esigenze dell'utente, integrando componenti avanzati per la regolazione, il monitoraggio e la distribuzione del gas. Funziona come un sistema autonomo che riduce al minimo i rischi di esposizione, previene le perdite e facilita la perfetta integrazione con l'infrastruttura dell'impianto. Questo articolo esplora i principi di funzionamento di tali armadi, i loro componenti chiave, i meccanismi operativi, le caratteristiche di sicurezza, le opzioni di personalizzazione e le applicazioni, fornendo una panoramica tecnica completa.




le 10 migliori aziende produttrici di armadi a gas speciali a Taiwan
Componenti chiave di un armadio a gas integrato personalizzato

Un armadio a gas integrato personalizzato è costruito attorno a un robusto involucro, solitamente realizzato in acciaio ad alta resistenza calibro 11 o 12 per resistere agli urti fisici e alla corrosione chimica. L'armadio è verniciato a polvere per una maggiore resistenza alla ruggine e al degrado ambientale, garantendone la longevità in ambienti industriali difficili. Le dimensioni variano in base alla configurazione, ma un'unità monobombola potrebbe misurare circa 18 cm di larghezza, 76 cm di profondità e 19 cm di altezza, con dimensioni maggiori per configurazioni multibombola.

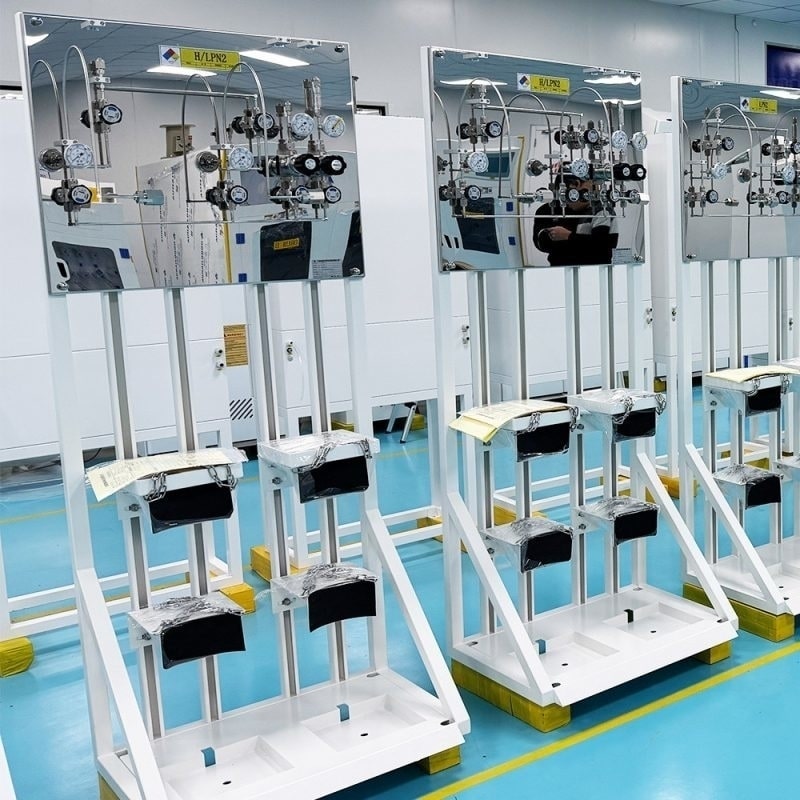

All'interno dell'armadio, le bombole di gas sono fissate tramite staffe regolabili che si adattano a diametri da 7 a 10 cm, spesso con catene o cinghie per la stabilità. Queste staffe consentono un allineamento preciso di tubi flessibili e spiraline, raccordi flessibili in acciaio inossidabile che collegano le bombole al collettore del gas. Il collettore, solitamente realizzato in acciaio inossidabile 316L elettrolucidato o Hastelloy per applicazioni ad alta purezza, funge da snodo centrale per il flusso del gas.

La regolazione della pressione è gestita da regolatori integrati, che riducono le pressioni elevate delle bombole (spesso superiori a 2000 psi) a livelli di erogazione sicuri (ad esempio, 100-300 psi). Questi possono essere monostadio o bistadio, a seconda dell'esigenza di un controllo preciso. Le valvole, comprese quelle a membrana per gas ad altissima purezza (UHP), impediscono il riflusso e la contaminazione. Valvole di ritegno e dispositivi antifiamma sono inclusi per gas infiammabili come idrogeno o acetilene per arrestare la propagazione della fiamma.

La ventilazione è fondamentale, con condotti di scarico (6-8 cm di diametro) collegati ai sistemi di scarico dell'impianto, insieme a prese d'aria per il flusso d'aria. Questa configurazione mantiene una pressione negativa all'interno dell'armadio, convogliando eventuali gas fuoriusciti verso l'esterno. Gli elementi di sicurezza includono sprinkler antincendio approvati UL che si attivano a temperature intorno ai 160-165 °C, rilasciando acqua a una pressione minima di 25 psi per sopprimere gli incendi.

I sistemi di monitoraggio e controllo integrano sensori per la pressione, il rilevamento di gas e la rilevazione di incendi. I pannelli di allarme, spesso dotati di indicatori LED e segnalatori acustici, avvisano gli operatori in caso di anomalie. I modelli più avanzati includono controllori logici programmabili (PLC) per operazioni automatizzate, con interfacce uomo-macchina (HMI) per il monitoraggio in tempo reale di parametri come il peso delle bombole, il flusso di scarico e la purezza del gas.



Principio di funzionamento

Il principio di funzionamento fondamentale di un armadio per bombole di gas integrato su misura si basa sullo stoccaggio sicuro, l'erogazione controllata e la gestione automatizzata delle forniture di gas. Dopo l'installazione, le bombole di gas vengono collocate nei vani principale e di riserva all'interno dell'armadio. La porta e la finestra a chiusura automatica e con serratura garantiscono un accesso sicuro, spesso con serrature a chiave per impedire l'ingresso non autorizzato.

L'erogazione del gas inizia all'attivazione del sistema. Il gas proveniente dal cilindro primario scorre attraverso il pigtail fino al collettore, dove i regolatori riducono la pressione. I regolatori di portata massica (MFC) o le configurazioni Venturi misurano con precisione il volume del gas, garantendo un'erogazione stabile alle apparecchiature a valle tramite tubazioni o punti di scarico. Per applicazioni ad alta purezza nei semiconduttori, il sistema mantiene bassi volumi interni per ridurre al minimo i rischi di contaminazione.

Una caratteristica fondamentale è il meccanismo di commutazione, che garantisce un'erogazione ininterrotta. Nei sistemi manuali, gli operatori monitorano i manometri e commutano le bombole quando la riserva primaria si esaurisce. I commutatori semiautomatici utilizzano soglie di pressione, ad esempio una massima di 300 psi e una minima di 100 psi, in cui la riserva si attiva quando la riserva primaria scende al di sotto della soglia minima, consentendo la sostituzione delle bombole senza interrompere le operazioni.

I sistemi completamente automatici utilizzano sensori di pressione e PLC per monitorare l'alimentazione in tempo reale. Quando la batteria primaria raggiunge una bassa pressione predeterminata, il regolatore si chiude e il sistema passa senza soluzione di continuità alla riserva. Le routine di spurgo, spesso utilizzando gas inerti come l'azoto, puliscono le linee per rimuovere i residui, prevenendo contaminazioni incrociate o reazioni. Questo è fondamentale per i gas reattivi nei processi dei semiconduttori, dove anche tracce di impurità possono compromettere la produzione dei wafer.

La ventilazione è in funzione ininterrottamente, con ventole di scarico che generano un flusso d'aria superiore ai requisiti normativi (ad esempio, gli standard CGA G-13). Qualsiasi perdita di gas viene catturata e smaltita in sicurezza, mentre i sensori rilevano l'accumulo di sostanze tossiche o infiammabili, attivando gli arresti se i livelli superano i limiti di sicurezza.

L'integrazione si estende ai sistemi dell'intero impianto. Gli armadi possono connettersi al software di gestione dell'edificio tramite protocolli come Modbus, consentendo il monitoraggio remoto e gli arresti di emergenza. Negli stabilimenti di produzione di semiconduttori, ad esempio, gli armadi a gas alimentano gli strumenti per l'incisione o la deposizione, dove i gas modellano le proprietà elettriche a livello molecolare.



Caratteristiche di sicurezza

La sicurezza è radicata in ogni aspetto di un armadio a gas integrato personalizzato. Il design dell'armadio è conforme a standard come SEMI S2, NFPA 70 e International Fire Code, incorporando pannelli di protezione per gas esplosivi e kit di spurgo a Z per ambienti pericolosi (Classe I Divisione II).

I sensori forniscono una protezione multistrato: i trasduttori di pressione rilevano le cadute che indicano perdite, i rilevatori UV-IR rilevano gli incendi e gli analizzatori di gas monitorano l'accumulo di sostanze tossiche. Gli allarmi sono configurabili dall'utente, con arresti automatici che interrompono il flusso di gas in caso di emergenza. Gli sprinkler antincendio e i tappetini antiscivolo aggiungono protezioni fisiche, mentre le visiere in policarbonato sui finestrini proteggono gli operatori durante le ispezioni.

Per i gas infiammabili, i dispositivi di arresto della fiamma e le valvole di ritegno prevengono gli incendi da riflusso. I sistemi di scarico garantiscono una rapida evacuazione e le integrazioni per la sicurezza delle persone sono collegate agli allarmi dell'impianto. Nel complesso, queste caratteristiche mitigano i rischi, proteggendo il personale, le attrezzature e l'ambiente.



Aspetti di personalizzazione

Ciò che distingue gli armadi a gas integrati personalizzati è la loro adattabilità. Produttori come quelli specializzati in sistemi UHP offrono configurazioni per 1, 2 o 3 bombole, con opzioni per gas inerti, tossici o infiammabili. I livelli di controllo vanno dal semplice controllo manuale a quello avanzato con crossover automatico e pannelli di spurgo.

È possibile specificare materiali specifici, ad esempio Hastelloy per gas corrosivi, e funzionalità aggiuntive come bilance per bombole per il monitoraggio basato sul peso, coperte riscaldanti per gas liquefatti o uscite ad alto flusso per processi impegnativi. Le cabine possono includere scatole di distribuzione con valvole (VMB) per la distribuzione multi-utensile, suddividendo il gas in più stick mantenendone la purezza.

I design sono modulari, consentendo la scalabilità in base alla crescita delle attività. I ​​layout ambidestri facilitano l'accesso e l'integrazione con le linee di scarico o gas esistenti garantisce un'installazione senza problemi. La personalizzazione tiene conto anche del budget, con opzioni per componenti essenziali o premium, il tutto nel rispetto di standard di qualità come ISO 9001.



Applicazioni nell'industria

Gli armadi per gas integrati personalizzati sono indispensabili nella produzione di semiconduttori, dove gestiscono i gas per la fabbricazione di wafer, garantendo un'erogazione precisa per processi come l'incisione al plasma o la deposizione chimica da vapore. In ambito farmaceutico e biotecnologico, gestiscono le forniture di gas sterili per la sintesi e i test. I laboratori di ricerca li utilizzano per gli strumenti analitici, mentre l'industria solare e fotovoltaica si affida a loro per la deposizione di materiali.

Grazie alla centralizzazione dello stoccaggio, questi armadi riducono i cilindri sparsi, abbassano i costi di noleggio e consentono un accesso efficiente da parte di più utenti, accelerando la produzione e riducendo i tempi di fermo.




Pannelli e scatole per collettori di valvole VMB
Conclusione

Un armadio per gas integrato personalizzato funziona come un sistema sofisticato e incentrato sulla sicurezza che immagazzina, regola e distribuisce gas pericolosi con precisione e affidabilità. Grazie ai suoi componenti robusti, alle commutazioni automatiche e al monitoraggio integrato, affronta le sfide della gestione di sostanze pericolose in ambienti ad alto rischio. La personalizzazione garantisce la soddisfazione di esigenze operative specifiche, migliorando l'efficienza e dando priorità alla sicurezza. Con l'evoluzione dei settori, questi armadi rimangono un pilastro fondamentale della gestione del gas, salvaguardando l'innovazione e la produttività.
