In ambito industriale, medico e di laboratorio, la richiesta di una fornitura continua e affidabile di gas – dall'ossigeno e dall'azoto all'argon, all'idrogeno e alle miscele di gas speciali – non viene spesso soddisfatta da singole bombole, bensì da sistemi di collettori per bombole di gas . Questi sistemi, che combinano il contenuto di più bombole in un flusso di fornitura unificato, sono fondamentali per le operazioni che richiedono portate elevate, tempi di inattività prolungati o una maggiore sicurezza di approvvigionamento. Tuttavia, la crescente complessità e le dimensioni di questi sistemi introducono rischi significativi per la sicurezza. Un guasto in un collettore può avere conseguenze catastrofiche, tra cui asfissia, incendio, esplosione o rilascio di sostanze tossiche.

Questo articolo fornisce una guida completa alle linee guida di sicurezza e alle migliori pratiche per la progettazione, l'installazione, il funzionamento e la manutenzione dei sistemi di distribuzione del gas. Il rispetto di questi principi è imprescindibile per garantire la sicurezza del personale, la protezione dei beni e il mantenimento dell'integrità operativa.


produttori di sistemi di cambio automatico del gas


Comprensione dei sistemi molteplici: componenti e tipi

Una conoscenza di base del sistema è fondamentale per la sicurezza. Un tipico sistema di collettori per bombole di gas è costituito da:

Banche cilindri: Due o più gruppi di cilindri (spesso una bancata “primaria” e una “secondaria” o “di riserva”).
Collegamenti del cilindro: Gruppi di tubi flessibili ad alta pressione o spirali con collegamenti specifici per bombola (ad esempio, raccordi CGA).
Collettore collettore: Un collettore di tubazioni comune che consolida il gas proveniente dalle bombole collegate.
Unità di cambio: Il cuore del sistema. Commuta automaticamente o manualmente l'erogazione del gas dalla batteria vuota a quella piena, garantendo un flusso ininterrotto. Include regolatori di pressione, manometri (per la pressione della bombola e di erogazione) e un meccanismo di commutazione (a pressione o elettrico).
Valvole di isolamento: Valvole su ogni attacco del cilindro e sulla testata per consentire l'isolamento durante la manutenzione o in caso di emergenza.
Controlla le valvole: Impedisce il riflusso tra cilindri o banchi, fondamentale per mantenere la purezza e la sicurezza del gas.
Dispositivi di scarico della pressione: Valvole di sicurezza o dischi di rottura sulla testata per proteggere dalla sovrapressione.

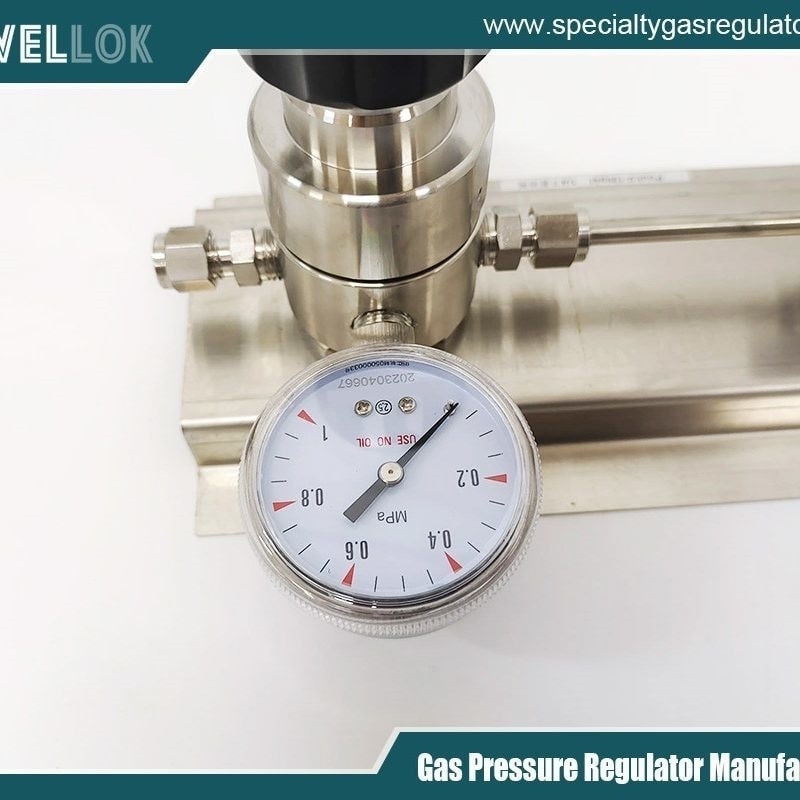

Regolatore di consegna: Riduce la pressione del collettore fino a raggiungere una pressione di esercizio stabile e utilizzabile per la conduttura a valle.
Porta di sfiato/spurgo: Per lo sfiato sicuro dei gas durante la sostituzione o la manutenzione.
Tipi di collettori:

Collettori manuali: Richiede un operatore per commutare fisicamente le valvole quando la batteria primaria è esaurita. Adatto per applicazioni non critiche.
Collettori semiautomatici: Per indicare l'esaurimento si utilizzano manometri, ma la commutazione è manuale.
Collettori completamente automatici: Utilizzare un dispositivo di commutazione con sensore di pressione per commutare automaticamente le batterie senza interruzioni. Essenziale per applicazioni critiche come la fornitura di gas medicali.




Linee guida fondamentali sulla sicurezza

La sicurezza inizia con un approccio sistematico, regolato da standard riconosciuti e da una cultura della cautela.

Fase di progettazione e approvvigionamento
La compatibilità del gas è fondamentale: Ogni componente – tubazioni di testa, valvole, regolatori, guarnizioni (elastomeri) e manometri – deve essere compatibile con lo specifico servizio gas. Il servizio ossigeno richiede componenti appositamente puliti ("servizio ossigeno"), privi di idrocarburi, per prevenire la combustione. I gas corrosivi come l'HCl richiedono materiali resistenti alla corrosione adeguati.
Seguire i codici e gli standard: La progettazione deve essere conforme agli standard locali, nazionali e internazionali applicabili. I principali riferimenti includono:
Opuscoli CGA (Compressed Gas Association): ad esempio, CGA G-4.1 per l'ossigeno, CGA P-1 per la manipolazione sicura.
Standard NFPA (National Fire Protection Association): ad esempio, NFPA 99 per strutture sanitarie (gas medicali), NFPA 55 per gas sfusi.
ASME B31.3: Per la progettazione di tubazioni di processo.
Direttive locali sulle apparecchiature a pressione: (ad esempio, PED in Europa, AS/NZ 3788 in Australasia).
Dimensionamento corretto e valori di pressione: Il sistema deve essere progettato per la portata e la pressione massime richieste. Tutti i componenti devono avere valori di pressione superiori alla pressione massima prevista alla fonte (ad esempio, pressione massima della bombola a 21 °C/70 °F e tenendo conto della potenziale esposizione al sole).
Caratteristiche di sicurezza intrinseche: La progettazione deve includere:
Linee di sfiato dedicate: Per i gas di scarico, scaricarli in un luogo sicuro all'aperto, lontano da fonti di accensione e prese d'aria.
Etichettatura corretta: Etichette chiare e permanenti per il nome del gas, la direzione del flusso e le avvertenze di pericolo.
Protezione fisica: Protezioni per proteggere dagli urti contro cilindri o componenti.
Separazione e segregazione: Gli ossidanti (ad esempio O2) devono essere immagazzinati e trasportati separatamente dai materiali infiammabili (ad esempio H2, acetilene) secondo i requisiti di distanza di separazione.
Installazione e messa in servizio
Personale qualificato: L'installazione deve essere eseguita esclusivamente da installatori certificati o tecnici formati nell'installazione di impianti a gas e nel rispetto delle normative locali sulle tubazioni a pressione.
Prova di tenuta: Dopo l'installazione, l'intero sistema deve essere sottoposto a prova di tenuta utilizzando un metodo approvato (ad esempio, test di caduta di pressione, test delle bolle con una soluzione di rilevamento perdite compatibile con il gas). Non utilizzare mai soluzioni a base di sapone sui sistemi a ossigeno.
Spurgo: Prima della messa in servizio, il sistema deve essere accuratamente spurgato con un gas inerte (come l'azoto) o con il gas di processo stesso per rimuovere contaminanti, umidità o aria, operazione particolarmente critica per i sistemi a gas reattivi o ad elevata purezza.
Documentazione: Creare e gestire disegni "as-built", un elenco dei componenti e un rapporto di messa in servizio.




Migliori pratiche operative

La sicurezza delle operazioni quotidiane si basa su procedure disciplinate e su utenti formati.

Movimentazione e collegamento dei cilindri:
Fissare sempre le bombole con catene o cinghie a un supporto stabile.
Prima del collegamento, eseguire la procedura "crack and clear": aprire leggermente e chiudere immediatamente la valvola della bombola per eliminare sporco o detriti dalla porta.
Utilizzare il raccordo CGA corretto. Non forzare mai i collegamenti.
Assicurarsi che le etichette delle bombole corrispondano al tipo di gas utilizzato. Non fare mai affidamento solo sul colore della bombola per l'identificazione.
Procedure di cambio (per sistemi manuali):
Monitorare regolarmente i manometri della banca primaria.
Quando la batteria primaria è prossima all'esaurimento, chiudere la valvola di isolamento della batteria primaria.
Aprire completamente la valvola di isolamento della riserva.
Seguire sempre una procedura operativa standard (SOP) scritta.
Controlli giornalieri/pre-utilizzo:
Controllare che non vi siano segni di danni, corrosione o formazione di brina (indicativi di una perdita).
Verificare che tutte le valvole siano nella loro corretta posizione operativa normale.
Verificare che i manometri indichino valori compresi negli intervalli previsti.
Risposta di emergenza:
Conoscere la posizione e il funzionamento della valvola principale di intercettazione di emergenza (ESOV). Questa valvola deve essere chiaramente contrassegnata e accessibile entro 10 secondi dalla posizione del collettore.
Tutto il personale presente nell'area deve essere formato sulle proprietà del gas (ad esempio, ossidante, inerte, infiammabile, tossico) e sulle misure di emergenza appropriate (evacuazione, ventilazione, risposta antincendio).
Affiggere chiare istruzioni di emergenza nelle vicinanze.




Regime di manutenzione e ispezione

La manutenzione proattiva previene i guasti.

Programma di manutenzione preventiva: Stabilire un programma basato sulle raccomandazioni del produttore e sulla valutazione del rischio. Questo in genere include:
Ispezione/revisione del regolatore: Annualmente o in base alle ore di manutenzione. Le membrane e le sedi si degradano.
Prova di tenuta: Eseguire un nuovo test completo del sistema almeno una volta all'anno o dopo ogni intervento di manutenzione.
Controllo del funzionamento della valvola: Assicurarsi che tutte le valvole di isolamento e di commutazione funzionino senza problemi.
Verifica del dispositivo di soccorso: Verificare che le valvole di sicurezza non siano sigillate o bloccate e che siano entro la data di taratura.
Sostituzione dei componenti:
Utilizzare solo parti di ricambio approvate dal produttore o specificate.
Sostituire i tubi flessibili ad alta pressione (pigtail) secondo una pianificazione temporale (ad esempio, ogni 3-5 anni) indipendentemente dalle condizioni visibili, poiché il degrado interno non è visibile.
Record Keeping: Mantenere un registro dettagliato di tutte le ispezioni, i test, gli interventi di manutenzione e gli incidenti. Questo è un requisito legale in molte giurisdizioni ed è essenziale per tracciare la cronologia del sistema.




Considerazioni speciali per gas specifici

Ossidanti (ossigeno, protossido di azoto): applicare una rigorosa politica di "mani pulite, attrezzi puliti". Niente oli, grassi o idrocarburi. Utilizzare solo sigillanti per filettature compatibili con l'ossigeno (se presenti). Affiggere cartelli con la dicitura "Vietato fumare / Vietato l'uso di fiamme libere".
Infiammabili (idrogeno, acetilene, metano): Assicurarsi che tutte le apparecchiature elettriche presenti nell'area siano opportunamente classificate per aree pericolose di Classe I, Divisione 1 o 2. Installare dispositivi antifiamma ove necessario. Collegare a terra e a massa tutti i componenti per prevenire le scariche elettrostatiche.
Inerti (azoto, argon, CO2): Il rischio principale è l'asfissia. Installare il collettore in un'area ben ventilata. Prendere in considerazione l'installazione di monitor per la carenza di ossigeno con allarmi acustici/visivi se il rischio è significativo. Etichettare chiaramente le aree con la dicitura "Azoto - Può causare soffocamento".
Sostanze tossiche e corrosive: Installare il collettore all'interno di un armadio a gas o di un contenitore ventilato, con scarico in un depuratore o in un luogo sicuro. Prevedere docce e lavaocchi di emergenza facilmente accessibili. Utilizzare tubi di contenimento doppi ove necessario.

valvole a membrana e riduttori di pressione in acciaio inossidabile 316L ad altissima purezza (UHP)


Conclusione

I sistemi di collettori per bombole di gas sono dispositivi di controllo ingegneristici che, se progettati e gestiti correttamente, migliorano significativamente sia l'efficienza operativa che la sicurezza. Tuttavia, la loro complessità impone rispetto e una rigorosa adesione a un quadro di sicurezza olistico. Questo quadro si basa su quattro pilastri: progettazione competente secondo gli standard, installazione e messa in servizio professionali, gestione quotidiana disciplinata da parte di personale qualificato e una solida cultura della manutenzione documentata.

Investire nella sicurezza non è solo una questione di conformità normativa; è un imperativo operativo fondamentale. Un guasto in un sistema di distribuzione del gas può avere conseguenze rapide e gravi. Implementando le linee guida e le best practice sopra descritte, le organizzazioni possono garantire che la loro fornitura di gas sia non solo affidabile, ma anche sicura, proteggendo i loro beni più preziosi: il personale e le strutture.
