Sistema di lavaggio a umido industriale per il trattamento dei gas di scarico e dei gas di coda

I processi industriali spesso generano gas pericolosi, corrosivi, tossici o maleodoranti che devono essere trattati efficacemente prima di essere rilasciati nell'atmosfera. Impianti chimici, fabbriche di semiconduttori, stabilimenti farmaceutici, impianti di lavorazione dei metalli, laboratori e altre attività industriali possono produrre flussi di scarico contenenti gas acidi, composti alcalini, composti organici volatili (COV), particolato e altri contaminanti.

Un sistema di lavaggio a umido industriale è una delle tecnologie più diffuse per il controllo di questi inquinanti. Mettendo a contatto il gas contaminato con una soluzione liquida di lavaggio appositamente selezionata, un sistema di lavaggio a umido è in grado di rimuovere i gas solubili, neutralizzare i composti corrosivi, catturare il particolato e ridurre le emissioni pericolose.

Questo articolo illustra il principio di funzionamento, i componenti principali, le applicazioni, le considerazioni progettuali e i vantaggi dei sistemi di lavaggio a umido industriali per il trattamento dei gas di scarico e dei gas di coda.


Che cos'è un sistema di lavaggio a umido industriale?
Un sistema di lavaggio a umido industriale è un sistema di controllo dell'inquinamento atmosferico progettato per rimuovere i contaminanti da un flusso di gas industriale mettendo il gas a contatto con un liquido.

I gas di scarico contaminati entrano nello scrubber e attraversano una zona di nebulizzazione, un letto impaccato, una sezione Venturi o un'altra area di contatto gas-liquido. Un liquido circolante assorbe, reagisce con o cattura gli inquinanti da rimuovere. Il gas trattato viene quindi separato dalle goccioline di liquido e scaricato attraverso il camino di scarico.

A seconda dell'applicazione, il liquido di lavaggio può essere costituito da acqua, una soluzione alcalina, una soluzione acida, un agente ossidante o un'altra soluzione chimicamente formulata.

Un tipico sistema di lavaggio a umido può essere configurato per:

Rimozione dei gas acidi
Trattamento con gas alcalino
Trattamento dei gas tossici
Controllo dei VOC e degli odori
Rimozione delle particelle
Trattamento delle emissioni dei processi chimici
Trattamento dei gas di scarico dei processi di produzione dei semiconduttori
Trattamento delle emissioni di laboratorio
Trattamento dei gas corrosivi
La corretta progettazione di uno scrubber dipende dalla composizione del gas, dalla sua concentrazione, dalla portata, dalla temperatura, dalla pressione, dall'efficienza di rimozione richiesta e dalle normative ambientali applicabili.

Come funziona una lavasciuga pavimenti?
Il principio fondamentale di uno scrubber a umido è il trasferimento di massa gas-liquido.

Il gas contaminato entra nello scrubber mentre il liquido di lavaggio viene introdotto tramite ugelli a spruzzo o fatto circolare attraverso un letto impaccato. Quando il gas e il liquido entrano in contatto, gli inquinanti si trasferiscono dalla fase gassosa alla fase liquida.

Nel caso di inquinanti reattivi, il processo di assorbimento può essere seguito da una reazione chimica.

Ad esempio, i gas acidi come il cloruro di idrogeno (HCl) possono essere neutralizzati utilizzando una soluzione di lavaggio alcalina:

HCl + NaOH → NaCl + H₂O

L'anidride solforosa (SO₂), il fluoruro di idrogeno (HF), i composti contenenti cloro, l'ammoniaca e altri gas idrosolubili o chimicamente reattivi possono essere trattati anche utilizzando soluzioni di lavaggio opportunamente selezionate.

Dopo la fase di contatto gas-liquido, un separatore di nebbia rimuove le goccioline di liquido trascinate. Il gas trattato può quindi essere scaricato attraverso il condotto di scarico o il camino.

Il liquido di lavaggio contaminato viene raccolto in un serbatoio di circolazione e può essere trattato, reintegrato o scaricato in modo continuo o periodico, a seconda delle esigenze del processo.

Componenti principali di uno scrubber a umido industriale
Un sistema completo di lavaggio a umido industriale è normalmente costituito da diversi componenti integrati.

1. Torre di depurazione
La torre di lavaggio costituisce la principale area di contatto gas-liquido. È generalmente realizzata con materiali resistenti alla corrosione come FRP, PP, PVC, PVDF o acciai inossidabili appositamente selezionati.

La progettazione della torre dipende dal flusso di gas, dalle caratteristiche dell'inquinante, dalla temperatura, dalla caduta di pressione e dall'efficienza di rimozione richiesta.

2. Ugelli di spruzzatura
Gli ugelli a spruzzo distribuiscono il liquido di lavaggio in tutto il flusso di gas. Una corretta copertura dello spruzzo è fondamentale, poiché una distribuzione insufficiente del liquido può ridurre l'efficienza del trasferimento di massa e creare un flusso di gas non trattato.

Il tipo di ugello, l'angolo di spruzzo, la portata, la pressione e il materiale devono essere selezionati in base all'applicazione.

3. Letto imballato
Gli scrubber a riempimento utilizzano materiali di riempimento di forma speciale per aumentare la superficie di contatto tra gas e liquido.

Il riempimento crea un'ampia superficie bagnata che migliora il trasferimento di massa. Le applicazioni comuni includono la rimozione di gas acidi, gas alcalini e altri contaminanti solubili.

Il materiale di imballaggio deve essere chimicamente compatibile sia con l'agente inquinante che con la soluzione detergente.

4. Pompa di circolazione
Una pompa di circolazione sposta continuamente il liquido di lavaggio dal serbatoio ai collettori di spruzzatura o alla sezione a riempimento.

I materiali e le guarnizioni delle pompe devono resistere alla composizione chimica, alla temperatura e alla concentrazione del liquido circolante.

5. Serbatoio del liquido detergente
Il serbatoio di circolazione immagazzina la soluzione detergente e funge da riserva per il funzionamento continuo.

A seconda dell'applicazione, il serbatoio può includere:

monitoraggio del pH
Monitoraggio della conducibilità
Controllo del livello del liquido
Dosaggio chimico
Monitoraggio della temperatura
Acqua di reintegro automatica
Controllo di scarico
6. Eliminatore di nebbia
Un separatore di nebbie rimuove le goccioline di liquido dal gas trattato prima che questo lasci lo scrubber.

Questo componente contribuisce a prevenire il trascinamento di liquidi nelle condotte, nei ventilatori e nei camini di scarico a valle. Una corretta progettazione del separatore di nebbie è particolarmente importante quando la soluzione di lavaggio è corrosiva o contiene sostanze chimiche disciolte.

7. Ventola di scarico
Il ventilatore di scarico fornisce il flusso d'aria necessario attraverso il sistema e compensa le perdite di pressione provenienti dallo scrubber, dalle canalizzazioni, dai filtri, dalle serrande e da altri componenti.

Nella scelta del ventilatore è necessario tenere conto della temperatura del gas, della corrosività, della portata, della pressione statica e delle condizioni operative.

8. Sistema di controllo
I moderni sistemi di lavaggio a umido industriali possono integrare controlli automatici basati su PLC per il monitoraggio continuo e l'ottimizzazione del processo.

I parametri di controllo tipici includono pH, pressione differenziale, livello del liquido, stato della pompa, stato della ventola, dosaggio dei prodotti chimici, conducibilità, temperatura e condizioni operative anomale.

Depuratore a umido per il trattamento dei gas di scarico
Il trattamento dei gas di scarico è particolarmente importante negli settori industriali in cui i gas di processo possono contenere sostanze pericolose o corrosive.

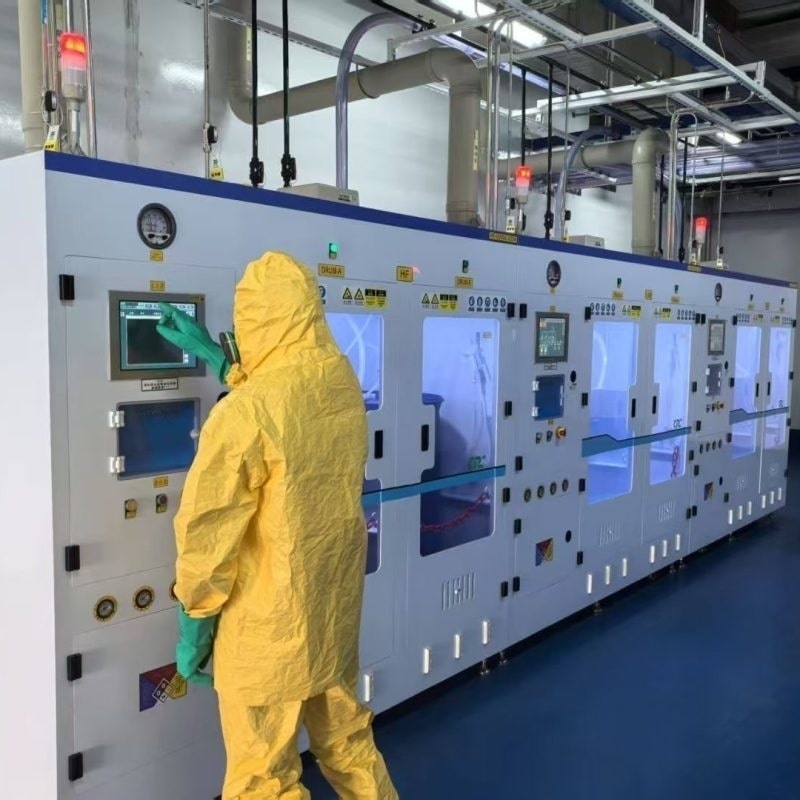

Nella produzione di semiconduttori, ad esempio, le apparecchiature di processo possono generare gas di scarico contenenti gas reattivi e sottoprodotti derivanti da processi di incisione, deposizione, pulizia e altri processi.

Un sistema di trattamento dei gas di scarico può essere installato a valle delle apparecchiature di processo per ridurre la concentrazione di inquinanti prima che entrino nel sistema di scarico dell'impianto.

A seconda della composizione del gas, il sistema di trattamento può combinare diverse tecnologie, quali:

Strumento di processo → Trattamento dei gas di scarico → Scrubber a umido → Eliminatore di nebbie → Ventilatore di scarico → Camino

Per i gas altamente reattivi o pericolosi, il lavaggio a umido può essere integrato con il trattamento termico, il lavaggio a secco, la filtrazione, l'adsorbimento o altre tecnologie.

La scelta della tecnologia di trattamento dovrebbe basarsi sulla composizione effettiva del gas, piuttosto che sulla semplice selezione di un modello di scrubber standard.

Depuratore a umido per gas di scarico industriali
I gas di scarico industriali possono contenere una miscela di gas e particolato generati dai processi produttivi.

Le fonti tipiche includono:

Produzione chimica
Fabbricazione di semiconduttori
Produzione di PCB
Trattamento superficiale del metallo
Galvanotecnica
Produzione farmaceutica
Produzione di batterie
Alimentare
Trattamento dei rifiuti
Operazioni di laboratorio
Elaborazione petrolchimica
Gli scrubber a umido sono particolarmente adatti quando gli inquinanti da trattare sono solubili in acqua, chimicamente reattivi o contengono particolato.

Ad esempio, uno scrubber acido può essere utilizzato per HCl, HF, nebbie di H₂SO₄ o altre emissioni acide, mentre uno scrubber alcalino può essere configurato per contaminanti acidi che richiedono la neutralizzazione.

Spazzola a umido contro spazzola a secco
Sia gli scrubber a umido che quelli a secco possono essere utilizzati per il trattamento dei gas di scarico industriali, ma i loro principi di funzionamento sono differenti.

Uno scrubber a umido utilizza un liquido per assorbire, neutralizzare o catturare gli inquinanti. Può fornire un trattamento efficace per molti gas solubili e reattivi e può rimuovere contemporaneamente alcune particelle.

Uno scrubber a secco utilizza generalmente adsorbenti secchi o materiali reattivi per catturare i contaminanti senza produrre un flusso di acque reflue liquide.

Le lavasciuga pavimenti possono essere vantaggiose quando:

Il gas contiene inquinanti solubili in acqua.
Il gas ad alta temperatura richiede raffreddamento.
Gli inquinanti particolati e gassosi necessitano di un trattamento simultaneo.
È necessaria la neutralizzazione chimica.
Il processo produce gas acidi corrosivi.
Tuttavia, gli scrubber a umido generano liquidi contaminati che devono essere gestiti correttamente. La scelta dei materiali, la protezione dalla corrosione, il trattamento delle acque reflue e lo smaltimento dei liquidi devono quindi essere presi in considerazione durante la progettazione del sistema.

Parametri di progettazione chiave
La scelta di uno scrubber a umido industriale richiede ben più che la semplice determinazione del flusso d'aria di scarico.

Tra i parametri di progettazione importanti figurano:

Portata del gas
Lo scrubber deve essere dimensionato in base alla portata di gas effettiva e massima. Un dimensionamento errato può comportare un contatto gas-liquido insufficiente o un'eccessiva caduta di pressione.

Concentrazione di inquinanti
La concentrazione di ciascun inquinante bersaglio determina la portata del liquido, il dosaggio chimico, l'area di contatto e le fasi di trattamento necessari.

Temperatura del gas
I gas di scarico ad alta temperatura potrebbero richiedere una fase di raffreddamento prima di entrare nello scrubber principale.

Compatibilità chimica
Gas corrosivi e agenti chimici di lavaggio possono danneggiare gravemente i materiali delle apparecchiature. A seconda dell'ambiente operativo, si possono prendere in considerazione materiali come FRP, PP, PVC, PVDF, PTFE e metalli resistenti alla corrosione.

Efficienza di rimozione
Per ciascun inquinante è necessario stabilire l'efficienza di rimozione richiesta. La progettazione del sistema può includere test di laboratorio, test pilota, calcoli di trasferimento di massa e simulazioni di processo.

Calo di pressione
I letti impaccati, i separatori di nebbia, le canalizzazioni e altri componenti contribuiscono alla perdita di pressione del sistema. Un'eccessiva caduta di pressione aumenta il consumo energetico dei ventilatori.

Rapporto liquido-gas
Il rapporto liquido-gas è un parametro operativo fondamentale che influenza l'assorbimento e il trasferimento di massa. Un flusso di liquido insufficiente può ridurre le prestazioni del trattamento, mentre una circolazione eccessiva può aumentare il consumo energetico delle pompe e i costi operativi.

Vantaggi dei sistemi di lavaggio a umido industriali
Un sistema di lavaggio a umido progettato correttamente può offrire diversi vantaggi per il trattamento dei gas di scarico industriali.

Elevata capacità di rimozione dei contaminanti: il lavaggio a umido può trattare efficacemente molti gas solubili e reattivi.

Controllo simultaneo di gas e particolato: alcune configurazioni di scrubber possono rimuovere sia gli inquinanti gassosi che il particolato.

Raffreddamento dei gas: l'acqua o un altro liquido di lavaggio possono ridurre la temperatura dei gas di scarico caldi.

Neutralizzazione chimica: le soluzioni di lavaggio reattive possono neutralizzare chimicamente i contaminanti acidi o alcalini.

Configurazione flessibile: i sistemi possono essere personalizzati per diverse composizioni di gas, portate e processi industriali.

Funzionamento automatico: i sistemi di controllo basati su PLC possono monitorare continuamente i parametri operativi critici e attivare allarmi o funzioni di protezione.

Manutenzione e considerazioni operative
Una manutenzione regolare è essenziale per garantire prestazioni stabili agli scrubber.

Gli operatori devono ispezionare periodicamente gli ugelli di spruzzatura, i materiali di imballaggio, le pompe, le valvole, i separatori di nebbia, i condotti, i ventilatori, i sensori e le apparecchiature di dosaggio dei prodotti chimici.

Le attività di manutenzione più comuni includono:

Pulizia degli ugelli di spruzzatura ostruiti
Ispezione delle guarnizioni della pompa
Verifica delle condizioni dell'imballaggio
Eliminatori di nebbia detergente
Calibrazione dei sensori di pH
Controllo dei livelli dei liquidi
Ispezione della corrosione
Monitoraggio della pressione differenziale
Sostituzione dei componenti danneggiati
Verifica delle prestazioni della ventola di aspirazione
La soluzione detergente deve essere monitorata continuamente o a intervalli programmati. Variazioni di pH, conducibilità, concentrazione chimica o qualità del liquido possono indicare la necessità di rabboccare o sostituire la soluzione.

Come scegliere un fornitore di sistemi di lavaggio a umido
La scelta del fornitore giusto è importante perché il trattamento dei gas di scarico industriali è altamente specifico per ogni applicazione.

Un fornitore qualificato dovrebbe essere in grado di valutare l'intero processo, anziché limitarsi a fornire una torre di lavaggio standard.

Prima di selezionare un sistema, i clienti dovrebbero fornire informazioni quali:

Composizione dei gas di scarico
Portata di gas
Concentrazione di inquinanti
Temperatura del gas
Pressione di esercizio
Efficienza di rimozione richiesta
Orari di apertura
Spazio di installazione disponibile
Materiali richiesti
Norme di emissione applicabili
Il fornitore può quindi determinare il tipo di scrubber più adatto, le dimensioni, i materiali, la capacità di circolazione, il sistema di dosaggio dei prodotti chimici, le specifiche della ventola, la strumentazione e la strategia di controllo.


Conclusione
Un sistema industriale di lavaggio a umido per il trattamento dei gas di scarico e dei gas di coda è un'importante tecnologia di controllo dell'inquinamento per i processi chimici, la produzione di semiconduttori, i laboratori, la produzione farmaceutica, la lavorazione dei metalli e altre applicazioni industriali.

Grazie a un efficiente contatto gas-liquido, gli scrubber a umido possono assorbire e neutralizzare numerosi inquinanti pericolosi, corrosivi e idrosolubili, garantendo al contempo il raffreddamento del gas e il controllo del particolato.

Le prestazioni di uno scrubber a umido dipendono fortemente da una corretta progettazione. Composizione del gas, portata, concentrazione degli inquinanti, temperatura, chimica del liquido, materiali, caduta di pressione, efficienza del trasferimento di massa e strategia di controllo sono tutti elementi che devono essere presi in considerazione durante la progettazione del sistema.

Per applicazioni impegnative come il trattamento dei gas di scarico dell'industria dei semiconduttori, lo scarico di gas tossici, la rimozione di gas acidi e il trattamento di scarichi industriali corrosivi, una soluzione multistadio personalizzata può offrire un controllo di processo migliore rispetto a un'unità standard disponibile sul mercato.

Un sistema di lavaggio a umido opportunamente progettato può quindi fungere da componente affidabile di una strategia completa per il trattamento dei gas di scarico industriali, aiutando i produttori a controllare le emissioni, proteggere le apparecchiature, migliorare la sicurezza sul lavoro e rispettare i requisiti ambientali applicabili.
