Armadi per gas semiconduttori per la fornitura di gas speciali ad altissima purezza

Armadi per gas semiconduttori per la fornitura di gas speciali ad altissima purezza

La produzione di semiconduttori dipende dalla fornitura precisa e priva di contaminazioni dei gas di processo. Dalla deposizione e incisione al drogaggio, alla pulizia e al condizionamento della camera, i gas speciali devono essere forniti alle apparecchiature di processo per semiconduttori a pressione, portata e purezza controllate. Gli armadi per gas per semiconduttori sono progettati per fornire un ambiente sicuro, affidabile e altamente controllato per lo stoccaggio e la fornitura di questi gas, rendendoli un componente fondamentale di un sistema di fornitura di gas ad altissima purezza.

Per gli impianti di produzione di semiconduttori, la scelta del giusto armadio per gas implica molto più che la semplice selezione di un armadio per le bombole di gas. Un sistema progettato correttamente integra contenimento del gas, regolazione della pressione, controllo automatico delle valvole, rilevamento delle perdite, ventilazione, monitoraggio del gas, spurgo e dispositivi di sicurezza in un unico sistema coordinato.

Questo articolo illustra la costruzione, il principio di funzionamento, i componenti chiave, le funzioni di sicurezza e le applicazioni degli armadi per gas a semiconduttore per la fornitura di gas speciali ad altissima purezza.


Che cos'è un armadio a gas per semiconduttori?

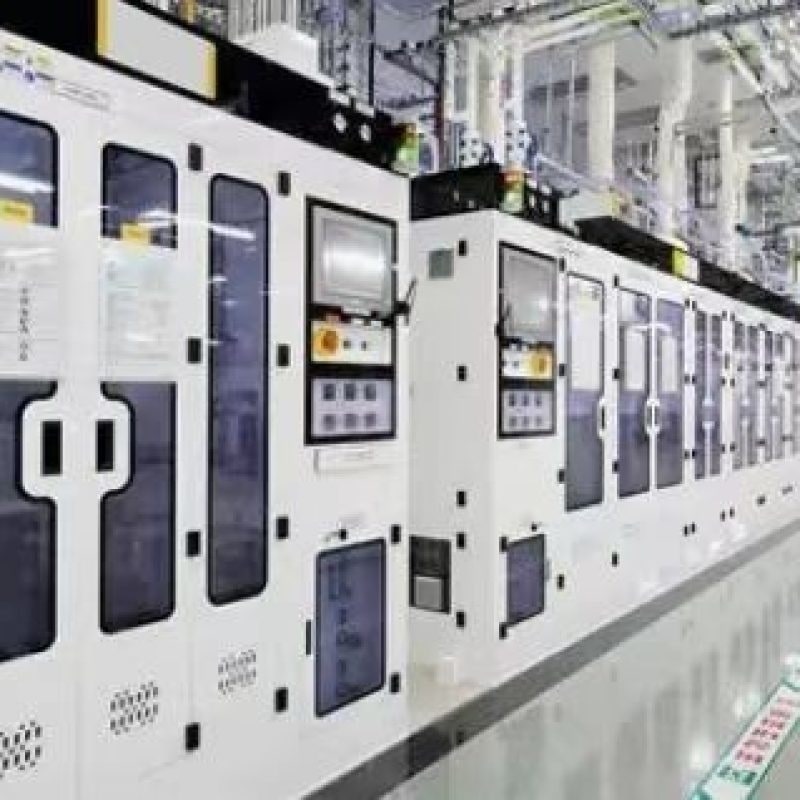

Un armadio per gas per semiconduttori è un sistema chiuso di gestione del gas progettato per immagazzinare e distribuire in sicurezza una o più bombole di gas utilizzate nei processi di produzione di semiconduttori e tecnologie avanzate.

A differenza dei tradizionali armadi per lo stoccaggio di gas industriali, gli armadi per gas per semiconduttori sono progettati specificamente per gas ad altissima purezza (UHP) e gas speciali . Questi possono includere gas corrosivi, tossici, infiammabili, ossidanti, piroforici o altrimenti pericolosi.

Un tipico armadio per il gas svolge diverse funzioni:

Deposito sicuro delle bombole di gas
Erogazione controllata del gas
Riduzione della pressione
Funzionamento automatico o manuale della valvola
Rilevamento fughe di gas
Ventilazione di scarico
Purificazione ed evacuazione
Arresto di emergenza
Sostituzione bombola di gas
Monitoraggio del gas di processo
Controllo di sistema basato su PLC
L'armadio crea un ambiente controllato tra la bombola di gas e l'apparecchiatura per il processo di fabbricazione dei semiconduttori. Contribuisce a proteggere gli operatori, gli impianti e i processi, mantenendo al contempo la purezza del gas richiesta.

Perché gli armadi per il gas sono fondamentali per la fornitura di gas ad altissima purezza
I processi di produzione dei semiconduttori possono essere estremamente sensibili alla contaminazione. Tracce di umidità, ossigeno, particelle, idrocarburi o contaminazione metallica possono compromettere la qualità dei wafer e le prestazioni del processo.

Per questo motivo, il sistema di distribuzione del gas deve ridurre al minimo le potenziali fonti di contaminazione lungo l'intero percorso del gas.

Un armadio per gas per semiconduttori utilizza in genere componenti ad alta purezza come valvole a membrana in acciaio inossidabile 316L, regolatori, filtri, raccordi per videoregistratori, tubi saldati orbitalmente e guarnizioni ad alta integrità.

Il percorso interno del gas deve essere progettato in modo da ridurre al minimo il volume morto e la generazione di particelle. Laddove sia richiesto un elevato livello di pulizia, è possibile utilizzare superfici in acciaio inossidabile elettrolucidate o lucidate internamente.

Una corretta progettazione del mobile può contribuire a mantenere una purezza stabile del gas, dal collegamento alla bombola, attraverso il pannello di controllo, fino al sistema di erogazione.

Componenti principali di un armadio a gas per semiconduttori
Un armadio per gas per semiconduttori ad alte prestazioni combina componenti meccanici, pneumatici, elettrici e di sicurezza.

1. Collegamenti delle bombole di gas
Il raccordo della bombola è il punto di partenza del sistema di erogazione del gas. Il raccordo deve essere compatibile con il gas speciale specifico e con la valvola della bombola.

Per i collegamenti ad alta purezza si possono utilizzare raccordi a tenuta frontale come quelli per VCR. I connettori per bombole, i tubi flessibili, le valvole e le tubazioni appropriati vengono selezionati in base al tipo di gas, alla pressione, alla compatibilità e alle normative applicabili.

La progettazione del collegamento deve inoltre ridurre al minimo la contaminazione e garantire una tenuta affidabile durante l'installazione e la sostituzione della bombola.

2. Valvole a membrana ad alta purezza
Le valvole a membrana sono ampiamente utilizzate nell'erogazione di gas per semiconduttori perché garantiscono un'elevata tenuta e una bassa generazione di particelle.

Una valvola a membrana UHP separa in genere il meccanismo di azionamento dal gas di processo mediante una membrana metallica. Questa configurazione può ridurre il rischio di contaminazione e migliorare le prestazioni di isolamento.

A seconda dell'applicazione, il mobiletto del gas può includere:

Valvole pneumatiche normalmente chiuse
valvole normalmente aperte
Valvole a membrana manuali
valvole di intercettazione automatiche
valvole di spurgo
Valvole di sfiato
Valvole per gas di processo
Nel caso di gas speciali corrosivi o tossici, la scelta del materiale delle valvole è particolarmente importante.

3. Regolatori di pressione
La bombola di gas può contenere gas a una pressione relativamente elevata, mentre l'apparecchiatura per il processo di fabbricazione dei semiconduttori richiede una pressione molto più bassa e controllata con precisione.

Un regolatore di pressione ad alta purezza riduce la pressione della bombola alla pressione di mandata richiesta.

A seconda dell'applicazione, è possibile scegliere tra regolatori a singolo o doppio stadio. La regolazione della pressione a doppio stadio garantisce una pressione di uscita più stabile al diminuire della pressione nella bombola.

Nella progettazione del sistema è necessario considerare i materiali del regolatore, la costruzione del diaframma, la finitura della superficie interna, il tasso di perdita e il valore Cv.

4. filtri
È possibile installare filtri per gas ad alta purezza per rimuovere le particelle generate all'interno del sistema di distribuzione del gas.

La selezione del filtro dipende da:

Tipo di gas
Grado di filtrazione richiesto
Portata
Pressione di esercizio
La temperatura
Compatibilità chimica
Calo di pressione
Per i processi di produzione di semiconduttori particolarmente sensibili, la struttura del filtro deve essere compatibile con l'utilizzo di gas ad altissima pressione (UHP).

5. Tubi e raccordi per il gas
Il percorso interno del gas utilizza comunemente tubi e raccordi in acciaio inossidabile ad alta purezza.

La saldatura orbitale viene spesso utilizzata per creare connessioni permanenti e di elevata integrità, riducendo al minimo la contaminazione interna e i punti morti.

I raccordi a tenuta frontale per videoregistratori possono essere utilizzati laddove siano necessarie connessioni rimovibili per la manutenzione o la sostituzione dei componenti.

La disposizione complessiva delle tubazioni dovrebbe ridurre al minimo curve non necessarie, volumi morti e zone di ristagno.

Come funziona un armadio a gas per semiconduttori
La sequenza operativa dipende dal fatto che il sistema sia manuale, semiautomatico o completamente automatico.

In un tipico armadio automatico per gas, il gas speciale viene innanzitutto collegato all'armadio tramite un raccordo per bombola ad alta integrità. Dopo l'installazione, il sistema esegue le opportune procedure di pressurizzazione, verifica delle perdite e spurgo prima di immettere il gas nella linea di processo.

Durante il normale funzionamento, la valvola di isolamento della bombola e le valvole di mandata sono controllate secondo la sequenza programmata.

Il regolatore di pressione riduce la pressione della bombola alla pressione di mandata specificata. Il gas passa quindi attraverso valvole, filtri e tubazioni ad alta purezza prima di entrare nel sistema di distribuzione del gas dell'impianto o nell'apparecchiatura di processo.

Se viene rilevata una condizione anomala, il sistema di controllo può attivare una sequenza di arresto di emergenza.

A seconda del modello, le anomalie possono includere:

perdita di gas
Pressione eccessiva
Perdita del flusso d'aria di scarico
apertura anta dell'armadio
Rilevazione incendi
Attivazione dell'arresto di emergenza
Allarme di rilevamento gas
Malfunzionamento della valvola
Il sistema è in grado di chiudere le valvole di isolamento automatiche e interrompere l'erogazione del gas per ridurre il potenziale rilascio di gas pericolosi.

Armadi a gas automatici e semiautomatici
Gli stabilimenti di produzione di semiconduttori possono scegliere diversi livelli di automazione in base ai requisiti di processo e alla progettazione dell'impianto.

Armadi a gas semiautomatici
Un armadio semiautomatico combina le azioni manuali dell'operatore con funzioni di sicurezza automatizzate.

Ad esempio, la sostituzione delle bombole può essere eseguita manualmente, mentre il monitoraggio della pressione, il monitoraggio dei gas di scarico, l'isolamento di emergenza e le funzioni di allarme sono automatizzate.

I sistemi semiautomatici possono essere adatti ad applicazioni in cui la flessibilità operativa e il controllo dei costi sono importanti.

Armadi a gas completamente automatici
Gli armadi per gas completamente automatici possono controllare la commutazione delle bombole, la sequenza delle valvole, lo spurgo, il monitoraggio della pressione e gli allarmi tramite un PLC o un sistema di controllo industriale.

Nella produzione di semiconduttori su larga scala, l'automazione può ridurre l'intervento dell'operatore e migliorare la coerenza del processo.

Un armadio automatico per gas può anche comunicare con il sistema di monitoraggio dell'impianto di produzione tramite interfacce di comunicazione industriali.

Spurgo ed evacuazione
La spurgatura è una delle funzioni più importanti di un sistema di erogazione di gas speciali.

Quando si sostituisce una bombola di gas, all'interno dei tubi e dei componenti possono rimanere residui di gas di processo. Se il gas residuo è reattivo, tossico, corrosivo o sensibile all'umidità, la sostituzione diretta della bombola può comportare un rischio per la sicurezza o di contaminazione.

Un armadio per gas progettato correttamente può utilizzare un gas di spurgo inerte, comunemente azoto, per sostituire il gas di processo residuo.

Le sequenze tipiche possono includere:

Isolare la fonte del gas di processo.
Chiudere le valvole appropriate.
Svuotare la conduttura del gas.
Introdurre un gas di spurgo ad elevata purezza.
Ripetere i cicli di evacuazione e spurgo quando necessario.
Verificare le condizioni di pressione.
Collegare o attivare la nuova bombola.
Eseguire i controlli di tenuta e pressione richiesti.
Riprendere la normale erogazione del gas.
La sequenza esatta dipende dalla composizione chimica del gas, dalla configurazione del sistema, dai requisiti dell'impianto e dalle procedure di sicurezza applicabili.

Sistemi di sicurezza per armadi a gas
La sicurezza è un requisito fondamentale nella manipolazione di gas speciali pericolosi.

Un armadio per gas per semiconduttori può incorporare più livelli di protezione anziché affidarsi a un singolo dispositivo di sicurezza.

Leak Detection
I sensori di gas sono in grado di rilevare specifici gas pericolosi all'interno o intorno all'armadio. Quando viene rilevata una perdita, il sistema di controllo può generare un allarme e avviare una sequenza di arresto di emergenza.

Ventilazione di scarico
La ventilazione continua di scarico contribuisce a mantenere la pressione negativa all'interno della cabina e a convogliare i gas potenzialmente rilasciati verso il sistema di aspirazione o di abbattimento dell'impianto.

Il monitoraggio del flusso d'aria di scarico può essere integrato nel sistema di interblocco del mobile.

Arresto di emergenza
Le valvole di intercettazione di emergenza automatiche possono isolare la bombola di gas dalla linea di processo a valle.

Il sistema di arresto di emergenza può essere attivato dal rilevamento di gas, da allarmi antincendio, dalla mancanza di scarico, da una pressione eccessiva o da un segnale di arresto di emergenza.

Pressure Monitoring
Sensori e interruttori di pressione monitorano la pressione del cilindro e quella di mandata.

Condizioni di pressione anomale possono attivare allarmi o interrompere automaticamente l'erogazione del gas.

Interblocchi delle porte
Le porte degli armadi possono essere integrate con dispositivi di sicurezza per prevenire condizioni operative pericolose durante la manutenzione o la movimentazione delle bombole.

Armadi per gas speciali di vario tipo
Il materiale e la configurazione di un armadio per gas devono essere scelti in base alla composizione chimica del gas.

I diversi gas semiconduttori presentano rischi e requisiti di compatibilità differenti.

I gas speciali comunemente utilizzati nella produzione di semiconduttori includono:

Silano (SiH₄)
Ammoniaca (NH₃)
Acido cloridrico (HCl)
Cloro (Cl₂)
Gas contenenti boro
Gas contenenti fluoro
Esafluoruro di tungsteno (WF₆)
Ossido nitroso (N₂O)
Idrogeno (H₂)
Trifluoruro di azoto (NF₃)
Vari gas dopanti e di processo
I gas corrosivi possono richiedere materiali a contatto con il fluido resistenti alla corrosione e configurazioni di valvole specializzate. I gas tossici richiedono sistemi di rilevamento, ventilazione e arresto di emergenza adeguati. I gas infiammabili e piroforici richiedono ulteriori misure di sicurezza in base alla specifica classificazione di pericolo del gas.

Pertanto, un armadio per gas per semiconduttori dovrebbe essere progettato in funzione del gas specifico, piuttosto che essere considerato un semplice contenitore di stoccaggio generico.

Controllo del quadro elettrico a gas e automazione PLC
I moderni armadi a gas per semiconduttori utilizzano sempre più spesso sistemi di controllo basati su PLC.

Un PLC può gestire:

Sequenziamento automatico delle valvole
Selezione del cilindro
Monitoraggio della pressione
Sequenze di purificazione
Segnali di rilevamento perdite
Monitoraggio dei gas di scarico
Gestione degli allarmi
Arresto di emergenza
Comunicazione con i sistemi dell'impianto
Un'interfaccia uomo-macchina (HMI) può visualizzare la pressione di esercizio, lo stato delle valvole, gli allarmi, lo stato dei cilindri e le informazioni di manutenzione.

Negli impianti di produzione di semiconduttori di grandi dimensioni, la comunicazione con il sistema di monitoraggio dell'impianto consente agli operatori di controllare più cabine a gas da una sala di controllo centralizzata.

Come scegliere un armadio per gas per semiconduttori
La scelta di un armadio per gas richiede una combinazione di fattori quali la composizione chimica del gas, i requisiti di processo, i requisiti di sicurezza e l'ingegneria di sistema.

Le specifiche principali includono:

Tipo di gas: Identificare se il gas è inerte, corrosivo, tossico, infiammabile, ossidante o piroforico.

Configurazione dei cilindri: determinare il numero e le dimensioni dei cilindri necessari.

Pressione di ingresso: i componenti del mobile devono essere dimensionati per la pressione massima della bombola.

Pressione di uscita: Selezionare il regolatore e i componenti di controllo in base alla pressione di mandata richiesta.

Portata: il valore Cv della valvola, il diametro del tubo, la capacità del regolatore e le specifiche del filtro devono essere compatibili con la portata richiesta.

Compatibilità dei materiali: i materiali a contatto con il fluido devono essere compatibili con la composizione chimica del gas.

Tipo di connessione: a seconda dei requisiti di sistema, è possibile selezionare connessioni VCR, a saldatura orbitale o altre connessioni ad alta purezza.

Livello di automazione: scegli tra funzionamento manuale, semiautomatico o completamente automatico.

Funzioni di sicurezza: considerare il rilevamento di gas, il monitoraggio dei gas di scarico, il monitoraggio della pressione, l'arresto di emergenza e i dispositivi di interblocco dell'impianto.

Pulizia: Per le applicazioni UHP, la finitura delle superfici interne, la pulizia dei componenti, l'imballaggio e le procedure di assemblaggio sono importanti.

Applicazioni per armadi a gas per semiconduttori
Gli armadi a gas per semiconduttori sono utilizzati in tutti gli impianti di produzione avanzata, tra cui:

Fabbricazione di wafer semiconduttori
sistemi CVD
Sistemi ALD
Sistemi PVD
Incisione al plasma
Impianto di ioni
Emittente
Pulizia delle cialde
Deposizione di film sottili
Produzione fotovoltaica
Produzione di MEMS
Produzione di semiconduttori composti
Laboratori di ricerca e sviluppo
Possono essere configurati come sistemi monocilindrici, sistemi bicilindrici, sistemi di commutazione automatica o piattaforme di erogazione del gas multicilindriche.

Produzione personalizzata di armadi per gas semiconduttori
Poiché i processi di produzione dei semiconduttori variano notevolmente, gli armadi per gas standard potrebbero non sempre soddisfare i requisiti di una fabbrica. La progettazione personalizzata può rispondere a specifiche esigenze in termini di composizione chimica del gas, configurazione delle bombole, intervallo di pressione, portata, automazione, comunicazione e installazione.

Un produttore qualificato di armadi per impianti a gas dovrebbe essere in grado di fornire supporto ingegneristico, dalla progettazione del percorso del gas e dalla selezione dei componenti fino all'assemblaggio, al collaudo, alla documentazione e all'integrazione finale.

Per la fornitura di gas speciali ad altissima pressione (UHP), la qualità dei singoli componenti è solo una parte dell'equazione. L'intero sistema, che comprende saldatura, pulizia, assemblaggio, collaudo, logica di controllo e dispositivi di sicurezza, deve essere considerato come una soluzione integrata per la fornitura di gas.


Conclusione
Gli armadi per gas per semiconduttori sono una componente fondamentale dei sistemi di erogazione di gas speciali ad altissima purezza. Combinando componenti per gas ad elevata purezza con sistemi di controllo della pressione, sequenziamento automatico delle valvole, funzioni di spurgo, rilevamento delle perdite, ventilazione e arresto di emergenza, gli armadi per gas garantiscono un'erogazione di gas controllata e sicura per i processi di produzione di semiconduttori più esigenti.

La scelta dell'armadio per gas più adatto deve tenere conto della composizione chimica del gas, della pressione, della portata, della purezza, della configurazione delle bombole, dei requisiti di automazione e degli standard di sicurezza dell'impianto. Per la produzione avanzata di semiconduttori, un armadio per gas progettato correttamente può garantire un'erogazione stabile del gas di processo, contribuendo al contempo a ridurre al minimo la contaminazione e i rischi operativi.

Per le fabbriche di semiconduttori, i produttori di apparecchiature, gli appaltatori EPC e gli integratori di sistemi a gas che cercano armadi per gas UHP personalizzati per semiconduttori, sistemi di erogazione di gas speciali, armadi per gas automatici o pannelli per gas ad alta purezza, collaborare con un produttore esperto può semplificare l'integrazione del sistema e garantire che la configurazione dell'armadio corrisponda ai requisiti di processo effettivi.

Per maggiori informazioni sugli armadi per gas per semiconduttori per l'erogazione di gas speciali ad altissima purezza, potete visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
