Come scegliere il collettore di gas giusto per la produzione di semiconduttori per aumentare l'efficienza del gas del 20%

Come scegliere il collettore di gas giusto per la produzione di semiconduttori per aumentare l'efficienza del gas del 20%

La produzione di semiconduttori è un pilastro della tecnologia moderna, alla base di ogni cosa, dagli smartphone ai sistemi di intelligenza artificiale più avanzati. Al centro di questo complesso processo si trova la gestione precisa dei gas speciali, fondamentali per fasi come la deposizione, l'incisione e il drogaggio. I collettori di gas, gli eroi silenziosi dei sistemi di distribuzione del gas, garantiscono che questi gas vengano distribuiti in modo efficiente, sicuro e con una purezza inalterata. La scelta del collettore di gas giusto non riguarda solo la funzionalità; è una decisione strategica che può migliorare significativamente l'efficienza operativa, potenzialmente aumentando l'utilizzo del gas fino al 20% grazie alla riduzione degli sprechi, alla minimizzazione dei tempi di inattività e all'ottimizzazione del controllo del flusso. In un settore in cui anche le minime inefficienze possono portare a ingenti perdite finanziarie – considerando che si prevede che il mercato globale dei semiconduttori supererà i 1 miliardi di dollari entro il 2030 – il collettore giusto può fare la differenza.

Questo articolo esplora come selezionare il collettore di distribuzione gas ideale per applicazioni nel settore dei semiconduttori, approfondendo tipologie, criteri chiave e vantaggi concreti. Concentrandosi su sistemi di precisione come i collettori di distribuzione a commutazione automatica e le scatole per collettori di distribuzione valvole, i produttori possono ottenere rendimenti più elevati, costi inferiori e conformità a standard rigorosi. Esamineremo anche come queste scelte contribuiscano direttamente a questo aumento di efficienza del 20%, attingendo a spunti di ricerca e innovazioni del settore come la produzione additiva per l'ottimizzazione dei fluidi.

Con l'aumento delle dimensioni delle fabbriche per soddisfare la domanda di nodi più piccoli (ad esempio, 2 nm e oltre), i sistemi di erogazione del gas devono evolversi. Le configurazioni tradizionali spesso soffrono di fluttuazioni di pressione e perdite, con conseguente spreco di gas preziosi come il silano o l'azoto. I collettori moderni affrontano questi problemi direttamente, integrando funzionalità intelligenti per un'integrazione perfetta. Che si tratti di ammodernare una fabbrica esistente o di progettarne una nuova, comprendere la selezione dei collettori è fondamentale per rimanere competitivi in ​​questo settore ad alto rischio.



Il ruolo dei collettori di gas nella produzione di semiconduttori

I collettori di gas fungono da sistema nervoso centrale per la distribuzione del gas nelle fabbriche di semiconduttori, regolando il flusso dalle fonti di massa o dalle bombole agli strumenti di processo. Gestiscono una varietà di gas, inclusi quelli inerti come argon ed elio per lo spurgo, droganti come la fosfina per l'impianto e agenti mordenzanti come il cloro per la modellazione. In una tipica fabbrica, i gas devono mantenere livelli di purezza ultra-elevata (UHP), spesso pari o superiori al 99.9999%, per prevenire difetti che potrebbero rovinare wafer dal costo di migliaia di dollari ciascuno.

Le funzioni principali includono la regolazione della pressione, il controllo del flusso e la commutazione automatica tra le fonti per garantire un'alimentazione ininterrotta. Ad esempio, nella deposizione chimica da vapore (CVD), i collettori erogano miscele precise per formare film sottili, dove anche una variazione dell'1% nel flusso può compromettere l'uniformità dello strato. In questo caso, l'efficienza si traduce in un migliore utilizzo delle risorse: meno gas sfiatato durante i cambi, minore energia per la compressione e meno sostituzioni dei cilindri.

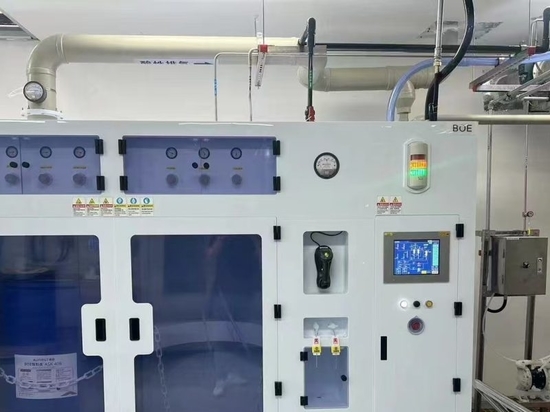

I collettori si integrano anche con sistemi più ampi, come armadi gas e pannelli collettori valvole (VMP), che ospitano regolatori e filtri in ambienti controllati. Nella produzione ad alto volume, come negli stabilimenti TSMC o Intel, questi sistemi riducono al minimo l'intervento umano, riducendo i tassi di errore. Inoltre, con l'avvento della litografia EUV che richiede gas esotici, i collettori devono gestire materiali pericolosi in modo sicuro, prevenendo perdite che potrebbero interrompere le operazioni.

Nel complesso, il collettore giusto ottimizza l'intero ciclo di vita del gas, dallo stoccaggio allo scarico, aumentando la produttività della fabbrica. Gli studi dimostrano che un'erogazione inefficiente del gas può rappresentare fino al 15% dei costi operativi, rendendo la scelta del collettore una leva diretta per la redditività. Consentendo un'erogazione precisa, non solo migliorano l'efficienza, ma supportano anche gli obiettivi di sostenibilità, riducendo le emissioni in un settore sotto esame per il suo impatto ambientale.



Tipi di collettori del gas

La scelta del tipo appropriato di collettore di gas dipende dalle esigenze specifiche del processo di produzione dei semiconduttori, come il tipo di gas, la portata e i requisiti di purezza. Ecco le categorie principali:

Collettori di commutazione automatica: questi sistemi commutano automaticamente tra le fonti di gas primario e di riserva quando la pressione diminuisce, garantendo un flusso continuo.
Ideali per impianti ad alta produttività, sono dotati di doppi regolatori per la resistenza alla diffusione e sono adatti a gas come azoto o idrogeno. Modelli come i sistemi di cambio ad alta purezza Swagelok riducono al minimo i tempi di fermo, con un potenziale risparmio di ore settimanali nella sostituzione delle bombole.



Scatole collettori valvole (VMB) e pannelli (VMP): queste unità chiuse contengono più valvole, regolatori e manometri per il controllo centralizzato.
I VMB vengono utilizzati per gas pericolosi, diramando l'alimentazione agli utensili senza compromettere la sicurezza. I VMP personalizzati di High Purity Systems, ad esempio, supportano settori che vanno dai semiconduttori all'assistenza sanitaria, offrendo design modulari per una facile espansione.



Gas Sticks: gruppi compatti per singole linee del gas, i gas stick controllano con precisione il flusso e la pressione.
Nelle fabbriche, sono integrati nei VMB, ottimizzando la distribuzione per processi come l'incisione. I gas stick di Parker riducono la complessità, migliorando l'affidabilità nella fabbricazione dei semiconduttori.



Sistemi di distribuzione di gas alla rinfusa: per operazioni su larga scala, sistemi come SEMI-GAS® Nanoturion™ gestiscono grandi volumi di gas tossici come l'ammoniaca.
Includono controlli PLC per l'automazione, ideali per linee di wafer da 300 mm in cui l'efficienza è fondamentale.



Collettori realizzati mediante produzione additiva: la tecnologia emergente utilizza la stampa 3D per ottimizzare i percorsi dei fluidi, riducendo le cadute di pressione fino al 90% e le vibrazioni.
Le soluzioni di 3D Systems consolidano le parti, riducendo peso e perdite, migliorando le prestazioni complessive del sistema.



Ogni tipologia offre vantaggi unici: sistemi automatici per l'affidabilità, sistemi VMB per la sicurezza e sistemi bulk per la scalabilità. Le configurazioni ibride spesso combinano queste soluzioni per una copertura completa.



Criteri di selezione chiave

La scelta di un collettore del gas implica la valutazione di diversi fattori per adattarlo ai requisiti di fabbricazione:

Purezza e compatibilità dei materiali: scegli l'acciaio inossidabile 316L o Hastelloy per prevenire la contaminazione.


Gli standard SEMI come S2 richiedono un basso degassamento.

Controllo di flusso e pressione: i regolatori a doppio stadio garantiscono stabilità; cercare modelli che gestiscano ingressi da 100-3000 psi.
Caratteristiche di sicurezza: i modelli antideflagranti, il rilevamento delle perdite e gli arresti di emergenza sono essenziali per i gas pericolosi.
Scalabilità e integrazione: i sistemi modulari come quelli di Axenics consentono espansioni future senza dover riprogettare.
Parametri di efficienza: dare priorità alla bassa caduta di pressione e all'automazione per ridurre gli sprechi.
Costi e manutenzione: bilanciare i costi iniziali con i risparmi a lungo termine derivanti dalla riduzione dei tempi di inattività.
Fornitori come Ichor Systems offrono saldature personalizzate, garantendo soluzioni adatte allo scopo.



Ottenere un aumento dell'efficienza del 20%

L'aumento del 20% dell'efficienza deriva da ottimizzazioni mirate nell'utilizzo del gas, ottenute grazie a una progettazione avanzata del collettore. Ad esempio, i commutatori automatici riducono il gas sfiatato durante le commutazioni del 15-25%, riducendo direttamente i consumi. La produzione additiva riduce al minimo le perdite di carico, migliorando l'efficienza del flusso e riducendo il fabbisogno energetico in modo analogo.

I gas stick semplificano l'erogazione, eliminando i colli di bottiglia e consentendo una misurazione precisa, che può aumentare la resa del 5-10% con conseguente risparmio di gas. I sistemi di distribuzione all'ingrosso con PLC ottimizzano la distribuzione, prevenendo l'eccesso di fornitura e ottenendo risparmi fino al 20% nelle fabbriche ad alto volume. Il monitoraggio in tempo reale nei moderni collettori rileva tempestivamente le perdite, evitando sprechi. I sistemi BSGS di Emerson massimizzano la produttività, aumentando indirettamente l'efficienza grazie al funzionamento continuo. Combinate, queste caratteristiche producono un miglioramento complessivo del 20% nell'efficienza del gas.



Sicurezza e conformità

La sicurezza non è negoziabile; i collettori del gas devono essere conformi agli standard SEMI S2 e NFPA. Dispositivi come interblocchi e purificatori prevengono gli incidenti. I VMB antideflagranti gestiscono il silano in sicurezza.



Casi di studio

In un caso, una fabbrica ha implementato collettori di filtrazione a basso costo, riducendo le impurità del gas e aumentando la resa. Un'altra ha utilizzato collettori realizzati con la produzione additiva, riducendo le vibrazioni e migliorando la precisione di 1-2 nm, con un conseguente aumento dell'efficienza del 20%.

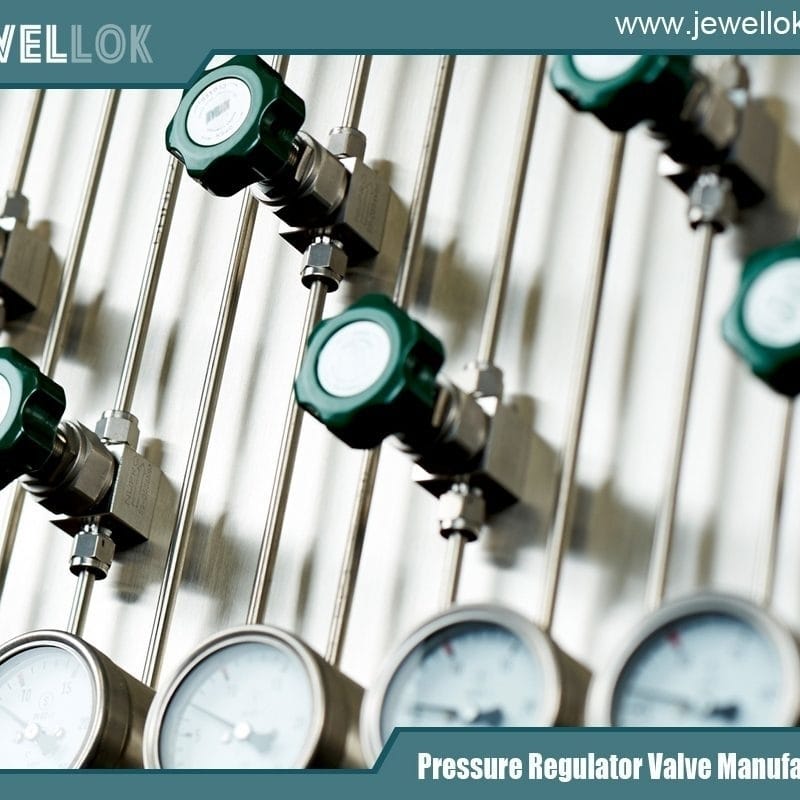

Produttore di sistemi di controllo dei fluidi in Cina
Conclusione

La scelta del collettore di gas giusto trasforma la produzione di semiconduttori, garantendo un aumento dell'efficienza del 20% grazie a precisione e innovazione. Dando priorità ai criteri discussi, le fabbriche possono raggiungere prestazioni e sostenibilità superiori.
