Qual è la differenza tra un sistema integrato di gas (IGS) e un sistema integrato di gas modulare (TMS)?

Qual è la differenza tra un sistema integrato di gas (IGS) e un sistema integrato di gas modulare (TMS)?

Introduzione

Nel settore dei semiconduttori, in rapida evoluzione, il controllo e l'erogazione precisi di gas ad elevata purezza sono fondamentali per processi produttivi come l'incisione, la deposizione e la pulizia. I sistemi di erogazione dei gas garantiscono che gas speciali come azoto, argon, idrogeno e vari gas reattivi vengano forniti in modo sicuro, efficiente e senza contaminazioni. Tra questi sistemi, i sistemi integrati di gas (IGS) e i sistemi integrati modulari di gas (TMS) rappresentano tecnologie chiave che hanno trasformato la gestione dei gas negli impianti di produzione.

IGS si riferisce a piattaforme integrate che combinano valvole, raccordi, regolatori e altri componenti in un sistema unificato per il controllo del gas. Questi sistemi sono nati in risposta all'esigenza di maggiore purezza, affidabilità e compattezza nella produzione di semiconduttori. D'altro canto, il TMS, spesso associato a design modulari avanzati come il Talon Modular System, si basa sulle fondamenta dell'IGS enfatizzando modularità, configurabilità e scalabilità. Sebbene entrambi mirino a ottimizzare l'erogazione del gas, le differenze risiedono nella filosofia progettuale, nella facilità di installazione, nei requisiti di manutenzione e nelle prestazioni complessive.

Questo articolo esplora i fondamenti di IGS e TMS, evidenziandone le caratteristiche, le applicazioni e le principali differenze. Comprendendo queste differenze, ingegneri e facility manager possono prendere decisioni consapevoli per aumentare la produttività, ridurre i tempi di fermo e abbassare i costi operativi negli ambienti di produzione ad alta tecnologia. Approfondiremo gli aspetti tecnici, i vantaggi e i potenziali svantaggi, fornendo un confronto completo per orientare l'implementazione pratica.

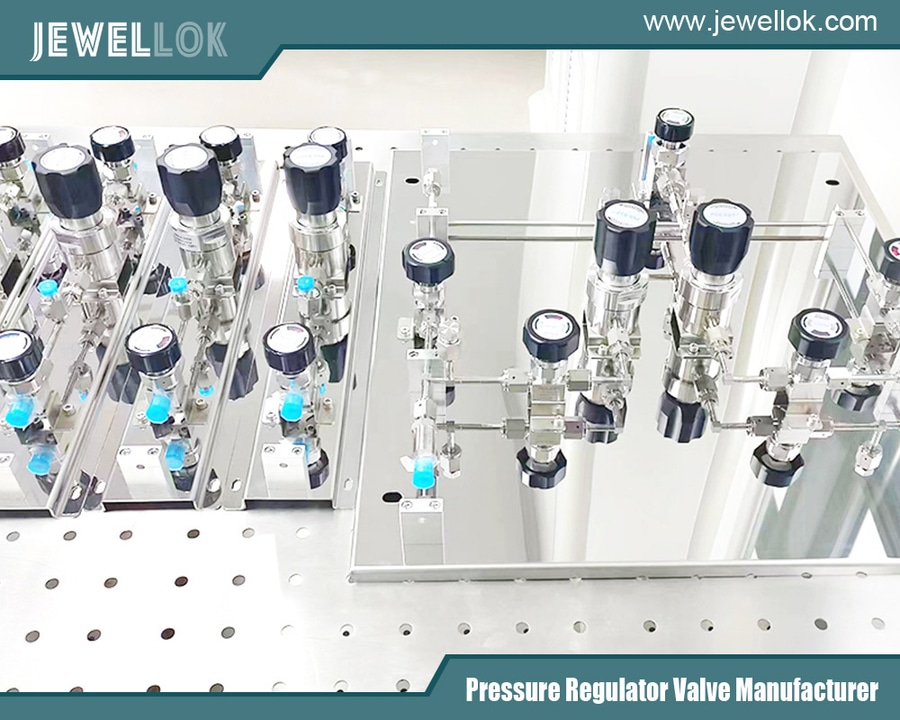

Collettori di commutazione semi-automatici in acciaio inossidabile ad alta purezza
Panoramica dei sistemi di gas integrati (IGS)

I Sistemi Integrati di Gas (IGS) sono soluzioni ingegnerizzate concepite per semplificare la gestione dei gas in ambito industriale, in particolare nella fabbricazione di semiconduttori. Questi sistemi integrano più componenti, come valvole manuali e pneumatiche, regolatori di pressione, filtri, regolatori di flusso e trasduttori, in un'unica unità coesa. L'obiettivo principale è ridurre al minimo le perdite, garantire la purezza del gas e mantenere portate costanti in diverse condizioni di processo.



Caratteristiche principali di IGS

Gli IGS presentano in genere un'architettura a montaggio superficiale conforme a standard come quelli del Semiconductor Equipment and Materials International (SEMI). Questa progettazione consente di montare i componenti direttamente su un substrato di base, riducendo il numero di connessioni e i potenziali punti di guasto. Ad esempio, i sistemi utilizzano spesso guarnizioni metallo-metallo, come guarnizioni a W o a C, per garantire l'integrità ermetica e prevenire la contaminazione da gas o particelle atmosferiche.

Le specifiche tecniche variano a seconda del produttore, ma gli attributi comuni includono:
– Pressioni di esercizio fino a 1 MPa (circa 145 psi).
– Intervallo di temperatura da -10°C a 80°C, adatto alla manipolazione di gas di materiali speciali.
– Dimensioni compatte, con serie come 1.125 W o 1.5 W che offrono ingombri ridotti fino a 1.125 pollici per percorsi di flusso standard.
– Materiali come l’acciaio inossidabile (SUS316L) per resistenza alla corrosione e purezza ultra elevata.

I concetti di base alla base degli IGS enfatizzano il miglioramento delle prestazioni attraverso innovazioni tecnologiche, la compattezza per adattarsi a camere bianche con spazi limitati e l'affidabilità grazie a robusti meccanismi di tenuta. Ad esempio, alcuni IGS incorporano porte di controllo perdite e parti staccabili che facilitano ispezioni rapide senza interrompere l'intero sistema.



Applicazioni nell'industria dei semiconduttori

Nella produzione di semiconduttori, gli IGS sono indispensabili per i processi che richiedono miscele di gas precise. Vengono utilizzati nella deposizione chimica da vapore (CVD), nell'incisione al plasma e nell'impianto ionico, dove anche piccole impurità possono causare difetti nei microchip. Oltre ai semiconduttori, gli IGS trovano applicazione nei settori farmaceutico, aerospaziale e della lavorazione chimica, dove gli ambienti con gas controllati sono essenziali.



Vantaggi dell'IGS

Rispetto ai sistemi più vecchi e non integrati, gli IGS offrono diversi vantaggi:
– Tempi di attività migliorati grazie alla riduzione dei tempi di manutenzione tramite diagnostica integrata e un minor numero di saldature o giunzioni.
– Maggiore sicurezza grazie alle funzioni integrate di monitoraggio e riduzione della pressione.
– Risparmio sui costi grazie alla standardizzazione, che consente una più facile scalabilità e sostituzione delle parti.
– Migliore efficienza del gas grazie a percorsi di flusso più brevi che riducono al minimo i volumi morti e i tempi di spurgo.

Tuttavia, gli IGS tradizionali possono talvolta avere una configurazione rigida, richiedendo una progettazione personalizzata per configurazioni specifiche, il che può aumentare i tempi di consegna e i costi iniziali.



Panoramica dei sistemi modulari integrati a gas (TMS)

I sistemi integrati modulari per il trattamento del gas (TMS) rappresentano un'evoluzione dei sistemi integrati per il trattamento del gas (IGS), concentrandosi sulla modularità per superare i limiti dei progetti integrati più rigidi. I TMS, come ad esempio il sistema modulare Talon, consentono configurazioni personalizzabili in cui i singoli moduli possono essere aggiunti, rimossi o riorganizzati senza dover stravolgere l'intero impianto. Questa modularità è resa possibile da interfacce standardizzate e componenti intercambiabili, che rendono i TMS altamente adattabili alle mutevoli esigenze di processo.



Caratteristiche principali della TMS

Il TMS si basa sui principi dell'IGS, ma incorpora un'architettura modulare avanzata. Gli elementi chiave includono:
– Tipi di tenuta configurabili, che supportano connessioni Face Seal, C-Seal e W-Seal in varie dimensioni (ad esempio, flusso standard da 1.125 pollici a flusso elevato da 1.50 pollici).
– Integrazione del collettore in cui le guarnizioni sono incorporate nei componenti, riducendo il numero di bulloni e guarnizioni necessari.
– Collettore a doppio livello per miscelazione e distribuzione complesse del gas.
– Opzioni di riscaldamento integrate per mantenere la temperatura del gas e prevenire la condensa.
– Interasse delle aste del gas di 1.4 pollici per i sistemi compatti da 1.125 pollici e di 1.7 pollici per le varianti ad alta portata più grandi da 1.500 pollici.

Le specifiche tecniche spesso includono:
– Percorsi bagnati di 0.18 pollici per flusso standard e 0.30 pollici per flusso elevato, utilizzando tubi con diametro esterno di 0.250 pollici o 0.375 pollici.
– Compatibilità con tutti i principali standard del settore, garantendo l’interoperabilità con le apparecchiature esistenti.
– Accessibilità superiore dei componenti, semplificando l’assemblaggio e i test di tenuta.

La filosofia di progettazione del TMS privilegia la riconfigurabilità in campo, consentendo agli ingegneri di aggiungere future linee del gas o modificare i flussi in loco. Ciò è particolarmente utile in ambienti dinamici in cui le linee di produzione evolvono frequentemente.



Applicazioni nell'industria dei semiconduttori

Il TMS è ampiamente adottato nelle fabbriche di semiconduttori per la sua flessibilità nella gestione di diverse ricette di gas. Supporta nodi avanzati nella produzione di chip, dove la prototipazione rapida e le regolazioni di processo sono comuni. Inoltre, il TMS è utilizzato nella produzione di dispositivi medici, nella generazione di energia e nel settore aerospaziale, dove gli aggiornamenti modulari possono prolungare la durata di vita dei sistemi senza investimenti ingenti.



Vantaggi della TMS

TMS offre vantaggi maggiori rispetto al sistema IGS standard:
– Notevole risparmio di spazio grazie a un ingombro ridotto e leggero, ideale per le camere bianche affollate.
– Installazione e riconfigurazione più rapide, riducendo i tempi di assemblaggio grazie all’integrazione dei collettori e alla riduzione al minimo delle connessioni.
– Maggiore affidabilità grazie alla riduzione dei tempi di assistenza e alla possibilità di eseguire la manutenzione senza dover spegnere l’intero sistema.
– Efficienze di costo derivanti dalla disponibilità di inventario e tempi di consegna più brevi, poiché i componenti modulari possono essere immagazzinati e sostituiti facilmente.

Un vantaggio notevole è la maggiore efficienza di spurgo dovuta a percorsi del gas più brevi, che possono ridurre i tempi di ciclo del processo e il consumo di gas.



Differenze chiave tra IGS e TMS

Sebbene IGS e TMS condividano l'obiettivo comune di un'erogazione efficiente del gas, le loro differenze derivano dall'approccio progettuale, dalla funzionalità e dall'impatto operativo. Di seguito, illustriamo le principali differenze.

Design e architettura

I sistemi IGS presentano in genere un'integrazione più fissa, in cui i componenti vengono assemblati in un pannello unificato con layout predefiniti. Ciò garantisce robustezza, ma limita la flessibilità. Al contrario, i sistemi TMS utilizzano una struttura modulare, che consente di impilare o disporre i componenti in sequenze personalizzate. Ad esempio, i sistemi TMS integrano la guarnizione del collettore direttamente nella guarnizione del componente, eliminando hardware aggiuntivo e semplificando la struttura. Ciò si traduce in un minor numero di potenziali punti di perdita, spesso dimezzando il numero di guarnizioni e bulloni rispetto ai sistemi IGS tradizionali.

Installazione e configurazione

L'installazione di un IGS spesso richiede saldature o montaggi personalizzati, che possono richiedere molto tempo e utensili specializzati. Il TMS, invece, supporta la modularità plug-and-play con interfacce standardizzate come guarnizioni C-seal e W-seal. Ciò consente un rapido assemblaggio dall'alto, velocizzando i controlli di tenuta e la configurazione iniziale. In pratica, il TMS può ridurre i tempi di installazione del 30-50% rispetto all'IGS, rendendolo preferibile per gli impianti con frequenti cambi di linea.

Manutenzione e tempi di attività

La manutenzione in un IGS può richiedere lo smontaggio di parti del sistema, con conseguenti potenziali tempi di inattività più lunghi. In questo caso, il TMS eccelle grazie ai moduli staccabili e ai design riconfigurabili sul campo, che consentono la sostituzione di singoli componenti senza compromettere gli altri. Questa modularità migliora i tempi di attività, un parametro critico nei semiconduttori, dove anche brevi interruzioni possono costare migliaia di euro al minuto. Inoltre, il TMS include spesso una diagnostica integrata per la manutenzione proattiva, una funzionalità meno comune negli IGS di base.

Prestazioni ed efficienza

Entrambi i sistemi garantiscono un'erogazione di gas ad elevata purezza, ma il TMS offre un'efficienza superiore grazie a percorsi di flusso più brevi e spurgo ottimizzato. Ad esempio, le configurazioni TMS ad alta portata gestiscono volumi maggiori con cadute di pressione minime, supportando processi avanzati. Il sistema IGS, pur essendo affidabile, può avere percorsi più lunghi in configurazioni non modulari, aumentando gli sprechi di gas durante i cambi. Dal punto di vista quantitativo, il TMS può consentire un risparmio di spazio fino al 40% e ridurre i tempi di spurgo del 20-30%, con conseguente riduzione dei costi operativi.

Implicazioni sui costi

I costi iniziali per IGS possono essere inferiori per applicazioni semplici grazie a design standardizzati. Tuttavia, TMS offre un valore aggiunto a lungo termine grazie alla scalabilità e ai ridotti costi di manutenzione. La natura modulare consente aggiornamenti incrementali, evitando la sostituzione completa del sistema. Nella produzione ad alto volume, i guadagni di produttività di TMS spesso compensano i maggiori investimenti iniziali.

Scalabilità e adattabilità

L'IGS è scalabile, ma spesso richiede una riprogettazione per eventuali espansioni. La modularità del TMS supporta intrinsecamente la crescita, con la possibilità di aggiungere collettori o elementi riscaldanti in base alle esigenze. Questa adattabilità è fondamentale in settori come quello dei semiconduttori, dove i nodi tecnologici si riducono e i requisiti di gas evolvono rapidamente.



Vantaggi e Svantaggi della

Vantaggi dell'IGS
– Affidabilità comprovata nelle applicazioni standard.
– Minore complessità per le configurazioni di base.
– Conveniente per i processi statici.

Svantaggi dell'IGS
– Flessibilità limitata per le modifiche.
– Tempi di fermo per manutenzione potenzialmente più elevati.
– Impronte più grandi in progetti non ottimizzati.

Vantaggi della TMS
– Elevata configurabilità e scalabilità.
– Riduzione dello spazio e dei tempi di installazione.
– Maggiore operatività ed efficienza.

Svantaggi della TMS
– Costi iniziali più elevati dovuti alle funzionalità avanzate.
– Richiede formazione per la gestione modulare.
– Dipendenza da componenti compatibili.



Casi di studio ed esempi pratici

Si consideri una fabbrica di semiconduttori che passa dai tradizionali pannelli a gas a quelli IGS. Inizialmente, l'adozione degli IGS ha ridotto le perdite del 50% e migliorato i livelli di purezza. Tuttavia, con l'aumento della produzione, il design fisso ha ostacolato rapidi adattamenti. Il passaggio al TMS ha consentito di riconfigurare i pannelli a gas in poche ore, aumentando la produttività del 15%.

In un altro scenario, un produttore aerospaziale ha utilizzato TMS per il suo profilo compatto, adattando miscele di gas complesse in spazi limitati, mantenendo al contempo l'affidabilità in condizioni estreme.




Produttori di regolatori di pressione in Cina
Tendenze future

Con l'avanzare dei nodi a semiconduttore al di sotto dei 2 nm, la domanda di un controllo del gas ultra-preciso crescerà. IGS e TMS evolveranno con sensori intelligenti per il monitoraggio in tempo reale e la manutenzione predittiva basata sull'intelligenza artificiale. Potrebbero emergere sistemi ibridi che combinano la stabilità dell'IGS con la modularità del TMS, sfumando ulteriormente i confini ma migliorando le prestazioni complessive. La sostenibilità guiderà anche la progettazione riducendo al minimo gli sprechi di gas e il consumo energetico.

In conclusione, mentre l'IGS fornisce una solida base per la gestione integrata del gas, il TMS offre modularità ed efficienza superiori, rendendolo ideale per ambienti dinamici. La scelta tra i due sistemi dipende dalle esigenze specifiche, ma il TMS è sempre più la scelta ideale per le operazioni a prova di futuro nei settori high-tech.

Per maggiori informazioni sulla differenza tra sistemi a gas integrati (IGS) e sistemi a gas integrati modulari (TMS), potete visitare il sito di Jewellok all'indirizzo https://www.jewellok.com/best-top-10-integrated-gas-system-manufacturers-and-suppliers-in-india/.
