Differenza tra regolatore di pressione del gas a stadio singolo e regolatore di pressione del gas a due stadi

Differenza tra regolatore di pressione del gas a stadio singolo e regolatore di pressione del gas a due stadi

I regolatori di pressione del gas sono componenti essenziali in diverse applicazioni industriali, commerciali e residenziali in cui è necessario erogare combustibili gassosi o gas di processo a una pressione costante e sicura. Questi dispositivi funzionano riducendo l'elevata pressione in ingresso da una fonte di gas, come una bombola, una tubazione o un serbatoio di stoccaggio, a una pressione in uscita inferiore, adatta alle apparecchiature a valle come bruciatori, elettrodomestici o strumenti analitici. Senza un'adeguata regolazione, il gas ad alta pressione potrebbe danneggiare le apparecchiature, comportare rischi per la sicurezza o causare inefficienze operative.

I principali tipi di regolatori di pressione del gas sono i modelli monostadio e bistadio. Un regolatore monostadio riduce la pressione in un'unica fase, passando direttamente dalla pressione di ingresso elevata alla pressione di uscita desiderata. Al contrario, un regolatore bistadio riduce la pressione in due fasi sequenziali: la prima fase abbassa la pressione a un livello intermedio e la seconda fase la riduce ulteriormente fino alla pressione di uscita finale. Questa fondamentale differenza di progettazione comporta variazioni in termini di prestazioni, affidabilità e idoneità per applicazioni specifiche.

Comprendere le differenze tra queste due tipologie è fondamentale per ingegneri, tecnici e utenti finali per scegliere il regolatore più adatto alle proprie esigenze. Fattori come la stabilità della pressione, le caratteristiche di caduta di pressione, le variazioni della pressione di alimentazione e le condizioni ambientali giocano un ruolo significativo in questa decisione. Questo articolo approfondisce gli aspetti tecnici di entrambe le tipologie di regolatori, evidenziandone i principi di funzionamento, i vantaggi, gli svantaggi e le principali differenze. Al termine, i lettori avranno una comprensione completa di quando e perché uno potrebbe essere preferito all'altro.

I regolatori di pressione del gas funzionano basandosi sui principi della fluidodinamica e dell'equilibrio meccanico. In genere includono componenti come una membrana, una molla, una sede valvola e un orifizio. La membrana rileva la pressione di uscita e regola la posizione della valvola per mantenere la pressione impostata. Nei regolatori monostadio, questo meccanismo è semplice, ma può essere soggetto a fluttuazioni della pressione di ingresso. I regolatori a due stadi attenuano questo inconveniente isolando il secondo stadio dalle variazioni della pressione di ingresso, garantendo un'uscita più stabile.

La scelta tra regolatori monostadio e bistadio spesso si riduce alle esigenze di precisione e coerenza dell'applicazione. Ad esempio, in ambienti di laboratorio dove il controllo preciso della pressione è fondamentale per gli esperimenti, o in processi industriali dove il flusso di gas deve rimanere costante nonostante le variazioni di alimentazione, l'opzione bistadio potrebbe essere indispensabile. Al contrario, per configurazioni più semplici con pressioni di ingresso stabili, un regolatore monostadio è sufficiente, offrendo risparmio sui costi e semplicità.




Regolatore di riduzione della pressione a due stadi e doppio stadio a purezza ultra elevata Regolatori di grado semiconduttore
Principio di funzionamento dei regolatori di pressione del gas monostadio

Un regolatore di pressione del gas monostadio è progettato per ridurre la pressione del gas in un'unica operazione. È costituito da una porta di ingresso ad alta pressione collegata alla fonte del gas, una porta di uscita a bassa pressione che conduce all'applicazione e un meccanismo interno che controlla il flusso.

Il cuore del suo funzionamento è un gruppo membrana caricato a molla. Il gas in ingresso entra nel corpo del regolatore ad alta pressione e passa attraverso un orifizio della valvola. La membrana, posizionata sopra la valvola, è bilanciata da una molla di taratura da un lato e dalla pressione di uscita dall'altro. Quando la pressione di uscita scende al di sotto del valore di taratura (a causa dell'aumento della richiesta a valle), la molla spinge la membrana verso il basso, aprendo la valvola per consentire un maggiore flusso di gas, riportando così la pressione di uscita al valore di taratura. Viceversa, se la pressione di uscita supera il valore di taratura (a causa della diminuzione della richiesta), la membrana si sposta verso l'alto, chiudendo la valvola e riducendo il flusso fino al ripristino dell'equilibrio.

Questo circuito di retroazione garantisce che il regolatore mantenga una pressione di uscita relativamente costante. Tuttavia, il design monostadio presenta delle limitazioni intrinseche. Un problema chiave è il "droop", che si riferisce alla diminuzione della pressione di uscita all'aumentare della portata. Il droop si verifica perché la molla deve comprimersi ulteriormente per aprire maggiormente la valvola, riducendo di fatto la forza che contrasta la pressione di uscita. In termini tecnici, il droop può essere quantificato come la variazione percentuale della pressione di uscita da condizioni di flusso nullo a condizioni di flusso pieno. Per un tipico regolatore monostadio, il droop può variare dal 5% al ​​15%, a seconda del modello e delle dimensioni.

Un'altra sfida è la sensibilità del regolatore alle variazioni di pressione in ingresso. Se la pressione di alimentazione diminuisce (ad esempio, quando una bombola di gas si svuota), il regolatore deve aprire ulteriormente la valvola per mantenere la pressione in uscita, il che può causare instabilità o problemi di blocco. Il blocco si verifica quando la valvola si chiude completamente a portata zero e la pressione in uscita sale leggermente al di sopra del valore di riferimento a causa di piccole perdite o effetti termici.

I regolatori monostadio sono comunemente disponibili in vari materiali, come ottone, acciaio inossidabile o alluminio, per adattarsi a diversi gas come ossigeno, acetilene, propano o gas naturale. Spesso includono dispositivi di sicurezza come valvole di sicurezza per lo sfiato della pressione in eccesso e manometri per il monitoraggio delle pressioni di ingresso e di uscita.

I vantaggi dei regolatori monostadio includono le dimensioni compatte, il costo inferiore e la facilità di installazione. Sono ideali per applicazioni in cui la pressione di ingresso è stabile e la portata non varia drasticamente. Ad esempio, nelle torce di saldatura o nei barbecue a gas portatili, dove la bombola del gas fornisce una pressione di alimentazione costante fino quasi all'esaurimento, i modelli monostadio offrono prestazioni adeguate.

Tuttavia, gli svantaggi diventano evidenti in scenari impegnativi. Pressioni di ingresso fluttuanti possono causare corrispondenti variazioni nella pressione di uscita, con potenziali ripercussioni sull'efficienza o sulla sicurezza del processo. Nelle applicazioni ad alta portata, un eccessivo droop può portare a condizioni di sottopressione, con conseguente sovrappressione delle apparecchiature a valle. Anche la manutenzione è un fattore da considerare: i regolatori monostadio potrebbero richiedere regolazioni o sostituzioni più frequenti in ambienti variabili.

Per illustrare questo scenario, si consideri uno scenario in un impianto di produzione che utilizza aria compressa per utensili pneumatici. Se il compressore d'aria si accende e si spegne ripetutamente, causando oscillazioni della pressione di ingresso, un regolatore monostadio sull'utensile potrebbe non mantenere una pressione costante, con conseguenti prestazioni irregolari dell'utensile. Gli ingegneri spesso sovradimensionano i regolatori monostadio per ridurre al minimo il calo di pressione, ma questo può aumentare i costi e ridurre la precisione.



Principio di funzionamento dei regolatori di pressione del gas a due stadi

I regolatori di pressione del gas a due stadi superano i limiti dei modelli a stadio singolo suddividendo il processo di riduzione della pressione in due fasi, garantendo maggiore stabilità e prestazioni superiori.

Il primo stadio funziona in modo simile a un regolatore monostadio, ma riduce l'elevata pressione di ingresso a una pressione intermedia fissa, in genere circa 10-20 psi al di sopra del valore di riferimento finale. Questa pressione intermedia viene quindi immessa nel secondo stadio, che la riduce ulteriormente alla pressione di uscita desiderata. I due stadi sono alloggiati in un unico corpo o talvolta collegati in serie, ma i design integrati sono più comuni per motivi di compattezza.

Nel primo stadio, una membrana e una molla più piccole gestiscono la maggior parte della caduta di pressione. Poiché la pressione intermedia è fissa, funge da "alimentazione" stabile per il secondo stadio. Il secondo stadio, dotato di membrana e molla regolabili, regola con precisione la pressione in base al valore di riferimento. Questo isolamento fa sì che le variazioni della pressione di ingresso influiscano principalmente sul primo stadio, mentre il secondo stadio subisce fluttuazioni minime, con conseguente maggiore stabilità della pressione di uscita.

Nei regolatori a due stadi, il droop è significativamente ridotto, spesso inferiore all'1-2%, poiché il secondo stadio opera con una pressione di ingresso costante. Questo li rende adatti ad applicazioni che richiedono un controllo preciso su un'ampia gamma di portate. Inoltre, i modelli a due stadi presentano una migliore resistenza agli effetti della pressione di alimentazione (SPE), dove le variazioni della pressione di uscita dovute alle variazioni di ingresso sono trascurabili.

I componenti dei regolatori a due stadi includono doppie membrane, valvole e molle, spesso dotate di porte di sfiato per motivi di sicurezza. I materiali vengono scelti in base alla compatibilità con i gas, con opzioni per gas corrosivi come ammoniaca o cloro.

I vantaggi sono numerosi: eccellente stabilità della pressione, caduta di pressione minima e affidabilità in condizioni di ingresso variabili. Sono preferiti nei laboratori di gascromatografia, dove anche lievi variazioni di pressione possono alterare i risultati, o nei sistemi di erogazione di ossigeno medicale che richiedono un flusso costante.

Gli svantaggi includono costi più elevati, maggiore complessità e dimensioni maggiori rispetto alle controparti monostadio. La manutenzione potrebbe richiedere la manutenzione di entrambi gli stadi e una configurazione non corretta può causare problemi come l'oscillazione della pressione.

Ad esempio, in un sistema di distribuzione del gas naturale, in cui la pressione della conduttura può variare a causa dei picchi di domanda, un regolatore a due stadi all'ingresso del servizio garantisce una pressione costante agli elettrodomestici, evitando lo spegnimento della fiamma pilota o l'inefficienza del bruciatore.



Differenze chiave tra regolatori monostadio e bistadio

Nel confronto tra regolatori di pressione del gas a singolo stadio e a doppio stadio , diversi parametri tecnici ne evidenziano le differenze.

Progettazione e costruzione: i regolatori monostadio hanno un design più semplice, con un unico gruppo membrana e valvola, che li rende più leggeri e compatti. I modelli a due stadi presentano doppi gruppi, aumentando la complessità ma migliorando la funzionalità. Ciò si traduce in un maggiore ingombro, spesso del 20-50% più grande, il che può rappresentare un problema nelle installazioni con spazi limitati.

Stabilità di pressione e caduta di pressione: come accennato, la caduta di pressione è un importante fattore di differenziazione. I regolatori monostadio presentano una caduta di pressione maggiore, che può essere modellata come ΔP_out = (Portata * Costante_regolatore), dove la costante dipende dalla rigidità della molla e dalle dimensioni dell'orifizio. Nei regolatori a due stadi, la caduta effettiva è il prodotto delle cadute di pressione di entrambi gli stadi, significativamente inferiore. Ad esempio, se ogni stadio ha una caduta del 5%, la caduta complessiva potrebbe essere inferiore allo 0.25%.

Risposta alle variazioni di ingresso: i regolatori monostadio presentano variazioni di pressione in uscita proporzionali alle variazioni di ingresso, quantificate da SPE = ΔP_out / ΔP_in. I valori potrebbero essere compresi tra 0.1 e 0.5 psi per ogni 100 psi di variazione di ingresso. I regolatori a due stadi presentano SPE prossimo allo zero, poiché il primo stadio assorbe le variazioni.

Portata e dimensionamento: entrambi i tipi sono dimensionati in base alle curve di capacità, che rappresentano la pressione di uscita in funzione della portata. Le curve a stadio singolo presentano pendenze di caduta più ripide, richiedendo dimensioni maggiori per portate elevate. Le curve a due stadi sono più piatte, consentendo dimensioni inferiori a parità di prestazioni.

Costi e manutenzione: i regolatori monostadio sono in genere più economici del 30-50% grazie al minor numero di componenti. La manutenzione è più semplice e spesso richiede solo la sostituzione della membrana. I modelli a due stadi costano di più, ma possono durare più a lungo in condizioni difficili, poiché la manutenzione riguarda entrambi gli stadi.

Applicazioni: i sistemi monostadio sono adatti per configurazioni stabili e a bassa variazione, come bombole di gas fisse o utilizzi di breve durata. I sistemi a due stadi eccellono in ambienti dinamici, come lo stoccaggio di gas sfuso con pressioni decrescenti o processi con esigenze variabili.

Considerazioni sulla sicurezza: entrambi includono valvole di sicurezza, ma il sistema a due stadi offre una migliore protezione dalla sovrapressione grazie alla riduzione graduale. Nella gestione di gas esplosivi, il sistema a due stadi riduce il rischio di ritorno di fiamma o accensione mantenendo un controllo preciso.

Parametri prestazionali: l'efficienza è maggiore nei sistemi a due stadi, consentendo un risparmio energetico nei sistemi a gas compresso. Rumore e vibrazioni sono inferiori nei sistemi a due stadi grazie a un funzionamento più fluido.




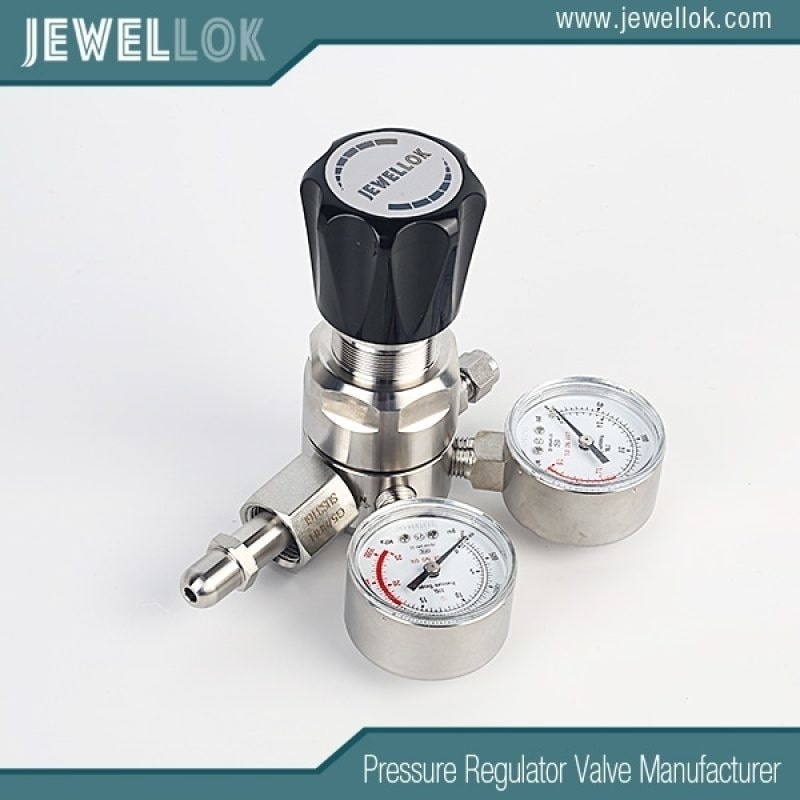

Regolatore di riduzione della pressione monostadio ad altissima purezza
Conclusione

In sintesi, la scelta tra regolatori di pressione del gas monostadio e bistadio dipende dai requisiti specifici dell'applicazione. I regolatori monostadio offrono una soluzione semplice ed economica per scenari con pressioni di ingresso stabili e variazioni di portata moderate. La loro semplicità li rende onnipresenti in applicazioni quotidiane come barbecue a propano o utensili industriali di base. Tuttavia, per applicazioni che richiedono elevata precisione, come strumentazione scientifica, erogazione di gas medicali o processi industriali su larga scala, i regolatori bistadio sono superiori grazie alla loro maggiore stabilità, al ridotto droop e alla resilienza alle fluttuazioni di ingresso.

Nella scelta di un regolatore, gli ingegneri dovrebbero valutare fattori come l'intervallo di pressione in ingresso, la stabilità richiesta in uscita, le portate e il budget. Un'installazione corretta, che includa filtri per prevenire i contaminanti e ispezioni regolari, garantisce la longevità di entrambi i tipi. I progressi nei materiali e nei sensori intelligenti stanno attenuando alcune differenze, con l'emergere di design ibridi, ma la distinzione fondamentale rimane radicata nei loro approcci di riduzione della pressione graduale rispetto a quelli diretti.

In definitiva, comprendere queste differenze consente una migliore progettazione del sistema, migliorando sicurezza, efficienza e prestazioni in diverse applicazioni di gestione del gas. Che si scelga l'economico sistema monostadio o il robusto sistema a due stadi, l'obiettivo è sempre un'erogazione di gas affidabile e su misura per l'attività da svolgere.
