Sistema di collettore per gas azoto di livello industriale con caratteristiche di sicurezza e risparmio di gas

Sistema di collettore per gas azoto di livello industriale con caratteristiche di sicurezza e risparmio di gas

I sistemi di distribuzione dell'azoto sono diventati indispensabili in settori che spaziano dalla produzione manifatturiera all'assistenza sanitaria, offrendo un mezzo affidabile ed efficiente per distribuire l'azoto da più bombole a un unico punto di utilizzo. Questi sistemi garantiscono un apporto costante di azoto, un gas inerte versatile apprezzato per le sue proprietà non reattive, l'elevata purezza e la capacità di mantenere una pressione stabile. Nel 2025, grazie ai progressi nell'automazione, nelle funzionalità di sicurezza e nell'ingegneria di precisione, i sistemi di distribuzione dell'azoto saranno sempre più integrati nelle applicazioni di stampaggio dei metalli, erogazione di gas medicali, produzione di alimenti e bevande e ambienti di laboratorio.

Un sistema di collettori per gas azoto è progettato per collegare più bombole o serbatoi ad alta pressione, regolare il flusso di gas e fornirlo a pressioni controllate a diversi punti di utilizzo. Ciò elimina la necessità di frequenti cambi di bombole, migliora la sicurezza operativa e ottimizza l'efficienza. Sia che vengano utilizzati in processi industriali come lo stampaggio a caldo o in ospedali per alimentare strumenti chirurgici, questi sistemi sono progettati per soddisfare standard rigorosi come la norma NFPA 99 per le applicazioni mediche o la norma ISO 9001 per la gestione della qualità industriale. Il mercato offre una varietà di tipologie di collettori – manuali, semiautomatici e completamente automatici – ciascuno progettato per soddisfare specifiche esigenze operative.

Questo articolo esplora la meccanica dei sistemi di distribuzione dell'azoto, i loro vantaggi e svantaggi, i principali marchi e prodotti disponibili nel 2025, un confronto dettagliato delle principali opzioni, le linee guida per l'installazione e le considerazioni sui costi. Comprendendo questi aspetti, aziende e strutture possono scegliere il sistema migliore per migliorare produttività, sicurezza ed efficienza dei costi. La crescente adozione di sistemi di distribuzione dell'azoto riflette la loro capacità di soddisfare le moderne esigenze industriali. Dalla riduzione dei tempi di fermo nelle linee di produzione ad alta velocità alla garanzia di un'erogazione ininterrotta di gas in contesti medici critici, questi sistemi sono un pilastro dell'eccellenza operativa. Poiché le industrie danno priorità alla sostenibilità e alla precisione, i sistemi di distribuzione dell'azoto si stanno evolvendo con il monitoraggio digitale e progetti ecocompatibili, rendendoli un investimento a prova di futuro.

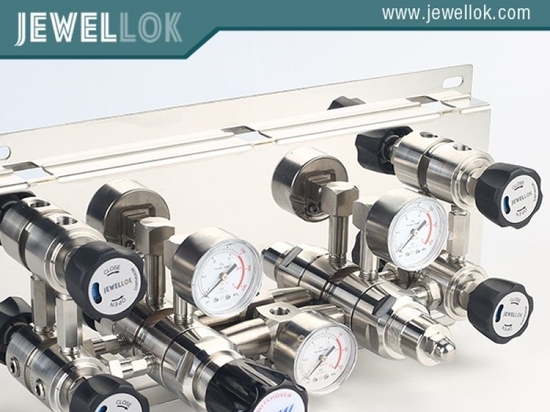

Regolatore di azoto ad alta purezza e portata elevata
Come funzionano i sistemi di collettori di gas azoto

Un sistema di distribuzione di azoto gassoso è un impianto complesso che centralizza la distribuzione di azoto gassoso da diverse fonti, in genere bombole ad alta pressione o dewar per liquidi, verso un'unica uscita o più punti di prelievo. Il sistema comprende diversi componenti chiave: un collettore o una tubazione, regolatori di alta pressione, valvole di intercettazione, manometri, valvole di ritegno e, spesso, dispositivi di sicurezza come valvole di sicurezza o dispositivi antiritorno di fiamma. Questi componenti lavorano insieme per regolare la pressione del gas, garantire la sicurezza e mantenere un'erogazione continua.

In una configurazione tipica, le bombole di azoto sono collegate a un collettore tramite tubi flessibili a spirale o raccordi specifici CGA, che impediscono il contatto incrociato con altri gas come l'ossigeno. Il collettore, spesso realizzato in acciaio inossidabile o ottone per la resistenza alla corrosione, convoglia il gas attraverso un tubo centrale. I regolatori di pressione riducono l'elevata pressione della bombola (fino a 3,000 psig) a un livello sicuro e utilizzabile, in genere 50-300 psig, a seconda dell'applicazione. Le valvole di ritegno garantiscono un flusso unidirezionale, impedendo il riflusso, mentre manometri e trasduttori monitorano le prestazioni del sistema, spesso trasmettendo i dati ad allarmi o pannelli di controllo per una supervisione in tempo reale.

I collettori sono disponibili in tre configurazioni principali: manuale, semiautomatica e completamente automatica. I collettori manuali, come la serie MS di Western Enterprises, richiedono agli operatori di passare da una bancata di cilindri all'altra quando una è esaurita. I sistemi semiautomatici alternano le bancate con un intervento minimo, mentre i collettori completamente automatici, come quelli di Harris Products Group, commutano senza interruzioni utilizzando sensori di pressione, garantendo un'alimentazione ininterrotta. I sistemi collegati o con tubi flessibili utilizzano tubi flessibili ad alta pressione per collegare i cilindri, offrendo flessibilità, mentre i collettori convenzionali presentano passaggi forati in una piastra metallica per design compatti.

In contesti industriali, come lo stampaggio a iniezione, i collettori di azoto erogano una forza elevata attraverso cilindri interconnessi, mantenendo una pressione costante per attività di precisione. Nelle applicazioni mediche, sistemi come il collettore Sentinel di Porter includono allarmi per avvisare il personale in caso di cali di pressione, garantendo la sicurezza dei pazienti. Il gas viene solitamente erogato attraverso tubazioni in rame alle prese di una struttura, con portate fino a 200 m³/h per operazioni su larga scala.

I sistemi avanzati integrano controlli digitali e IoT, consentendo il monitoraggio remoto e la manutenzione predittiva. Queste innovazioni riducono i tempi di fermo e migliorano la sicurezza rilevando tempestivamente perdite o anomalie di pressione. La progettazione del sistema garantisce che le proprietà inerti dell'azoto siano sfruttate efficacemente, prevenendo l'ossidazione o la contaminazione nei processi sensibili.



Vantaggi e Svantaggi della

I sistemi di distribuzione dell'azoto gassoso offrono vantaggi significativi, ma presentano anche sfide che gli utenti devono considerare. Tra i vantaggi, una maggiore efficienza grazie alla gestione centralizzata del gas. Collegando più bombole, i collettori riducono la frequenza dei cambi, con conseguente risparmio di tempo e costi di manodopera. Forniscono un controllo preciso della pressione, fondamentale per applicazioni come la formatura dei metalli o la somministrazione di gas medicali, dove la costanza è fondamentale. Dispositivi di sicurezza come valvole di sicurezza, valvole di ritegno e allarmi riducono al minimo i rischi di perdite o sovrapressurizzazione. I collettori consentono inoltre la scalabilità; è possibile aggiungere bombole aggiuntive per soddisfare la crescente domanda senza dover riprogettare il sistema. In ambito produttivo, sistemi come SuperBrute® di Kaller offrono una forza regolabile, sostituendo le molle elicoidali meno precise, migliorando la qualità del prodotto nella produzione ad alta velocità. In ambito medicale, i collettori conformi alla norma NFPA 99 garantiscono un'erogazione affidabile del gas per apparecchiature critiche come i ventilatori. Inoltre, il monitoraggio centralizzato riduce i costi di manutenzione e la durata dei sistemi, spesso supportata da garanzie di due anni o più, garantisce un'affidabilità a lungo termine.

Gli svantaggi includono costi iniziali elevati, con sistemi che vanno da 1,500 a 10,000 dollari a seconda della complessità e della capacità. L'installazione richiede tecnici qualificati, soprattutto per installazioni mediche o industriali ad alta pressione, con un conseguente aumento delle spese. I sistemi si basano su un'alimentazione elettrica stabile per le funzioni automatiche e le interruzioni di corrente possono interrompere i controlli digitali o gli allarmi. I limiti di spazio possono rappresentare un problema; i collettori compatti consentono di risparmiare spazio, ma possono limitare la capacità delle bombole in strutture ristrette. La manutenzione, sebbene ridotta, richiede comunque controlli regolari per individuare perdite o usura delle valvole, in particolare nei sistemi ad alta pressione. In ambito medico, la rigorosa conformità a codici come la NFPA 99 impone locali dedicati con pareti ignifughe, aumentando la complessità di installazione. Infine, i collettori di qualità inferiore possono presentare incongruenze di pressione o degrado dei tubi flessibili, con conseguente impatto sulle prestazioni.

Nel complesso, i vantaggi in termini di affidabilità ed efficienza superano gli svantaggi per la maggior parte delle applicazioni, ma è necessaria un'attenta pianificazione per tenere conto dei costi e dei requisiti spaziali.



I migliori marchi e prodotti

Il mercato dei collettori per azoto nel 2025 presenta diversi marchi leader noti per qualità, innovazione e conformità agli standard di settore. Ecco i principali concorrenti: Special Springs offre tre tipi di sistemi di collettori per azoto: convenzionali, Easy Manifold e sistemi collegati. I loro collettori convenzionali, con piastre spesse e fori di grande volume, riducono al minimo l'aumento di pressione (fino al 20%) e sono intercambiabili con quelli di concorrenti come Hyson. Gli Easy Manifold utilizzano molle a gas standard imbullonate a piastre più sottili, ideali per configurazioni con spazi limitati. I sistemi collegati utilizzano tubi flessibili ad alta pressione per una maggiore flessibilità. I ​​sistemi Special Springs sono apprezzati per la durata e la garanzia di due anni.

Kaller (SuperBrute®) è specializzata in collettori industriali per lo stampaggio a stampo, offrendo design compatti in cui la piastra del collettore funge anche da supporto per lo stampo. I suoi sistemi supportano pressioni fino a 2,000 psi e sono personalizzabili per la produzione ad alta velocità. Gli utenti apprezzano la rapidità di risposta e la precisione, con cataloghi scaricabili per specifiche dettagliate.

Western Enterprises offre le serie MS e MDHP per azoto e aria industriale. La serie MS supporta un numero illimitato di bombole in un unico banco, ideale per riserve ad alta pressione, mentre la serie MDHP offre la commutazione manuale per un massimo di 10 bombole con regolazione da 140 a 300 psig. Queste soluzioni sono convenienti per le applicazioni industriali.

Porter Instrument eccelle nei collettori di livello medicale, come i sistemi Sentinel e Vanguard, che includono commutazione automatica, allarmi e conformità alla norma NFPA 99. I loro collettori per azoto sono dotati di uno o tre regolatori e sono progettati per una facile installazione con connessioni girevoli. Sono altamente apprezzati per la sicurezza e l'affidabilità negli ospedali.

Harris Products Group offre collettori personalizzabili con opzioni di commutazione semiautomatica e completamente automatica. I loro sistemi supportano applicazioni ad alta purezza e includono rendering 3D per progetti personalizzati, rendendoli ideali per le esigenze di gas speciali.

IBEDA fornisce collettori per azoto e altri gas tecnici, con opzioni come preriscaldatori e filtri. I loro sistemi supportano portate fino a 200 m³/h e sono testati per la sicurezza, in particolare per la compatibilità con l'ossigeno.

Altre opzioni degne di nota includono il collettore di azoto doppio OFITE per presse filtro ad alta pressione e il collettore di azoto liquido multi-prelievo Ratermann per applicazioni criogeniche.



Confronto dei migliori prodotti

Ecco un confronto tra i principali sistemi di collettori di azoto:

Marchio/Prodotto Tipo Pressione Max Cilindrata Caratteristiche di sicurezza Fascia di prezzo Garanzia Ideale per
Molle speciali convenzionali Manuale 3,000 psig 2-10 Valvole di sicurezza, manometri 2 anni Stampaggio/stampo
Kaller SuperBrute® Manuale / Auto 2,000 psig Custom Manometri anni 1-2 Produzione ad alta velocità
Serie MS di Western Enterprises Manuale 3,000 psig Illimitato Controlla le valvole 1 anno riserve industriali
Porter Sentinel Automatico 300 psig 2-4 Allarmi, valvole di sicurezza 2 anni Applicazioni mediche
Passaggio automatico Harris Automatico 3,000 psig Custom Dispositivi antiritorno di fiamma 2 anni Gas speciali
Porter eccelle in ambito medico, mentre Kaller è leader nella precisione industriale. Western Enterprises offre la migliore opzione economica.



Guida all'installazioneL'installazione di un sistema di distribuzione del gas azoto richiede precisione per garantire sicurezza e prestazioni ottimali. Iniziate scegliendo un locale ben ventilato e ignifugo (per installazioni in ambito medico) o un'area sicura conforme alle normative locali. Montate il collettore su una parete o un telaio, assicurandovi che sia in piano. Collegate le bombole utilizzando tubi flessibili specifici per gas azoto, stringendo i raccordi per evitare perdite. Installate i regolatori e le valvole di non ritorno, quindi collegate le tubazioni in rame per distribuire il gas alle prese. Verificate la presenza di perdite utilizzando una soluzione saponata. Per i sistemi automatici, collegate i trasduttori di pressione agli allarmi o ai pannelli di controllo. Per installazioni complesse, si raccomanda l'installazione professionale, che richiede dalle 4 alle 8 ore a seconda delle dimensioni.



Analisi dei costi

I costi variano da 1,500 dollari per i sistemi manuali di base a 12,000 dollari per le configurazioni completamente automatiche ad alta capacità. L'installazione comporta un costo aggiuntivo di 500-2,000 dollari, a seconda della complessità. I ​​risparmi a lungo termine derivano dalla riduzione dei cambi di bombola e della manutenzione, con i sistemi medicali che possono risparmiare fino al 20% sui costi operativi grazie all'automazione.


Regolatore di azoto ad alta purezza e portata elevata
Conclusione

I sistemi di distribuzione dell'azoto sono essenziali per una distribuzione efficiente e sicura del gas in tutti i settori industriali. Con marchi come Special Springs e Porter leader di mercato, gli utenti possono scegliere sistemi su misura per le proprie esigenze, bilanciando costi, automazione e caratteristiche specifiche per l'applicazione. Una corretta installazione e manutenzione garantiscono che questi sistemi offrano affidabilità e valore per anni.
