Puoi capire i componenti di un collettore di commutazione del gas in pochi secondi

Puoi capire i componenti di un collettore di commutazione del gas in pochi secondi

I collettori di commutazione del gas sono sistemi critici in industrie e impianti che dipendono da una fornitura continua di gas compressi, come ospedali, laboratori, impianti chimici, reparti di saldatura e produzione di semiconduttori. Questi collettori garantiscono un passaggio senza interruzioni tra i banchi di bombole di gas quando uno si esaurisce, prevenendo interruzioni che potrebbero causare fermi operativi, rischi per la sicurezza o compromettere i processi. L'efficacia di un collettore di commutazione del gas dipende dai suoi componenti, ciascuno progettato per svolgere funzioni specifiche, dalla regolazione della pressione al monitoraggio della sicurezza. La comprensione di questi componenti è essenziale per ingegneri, responsabili degli impianti e specialisti degli acquisti al fine di selezionare, installare e manutenere collettori che soddisfino i requisiti operativi e di sicurezza.

Questo articolo di 2000 parole offre un'analisi completa dei componenti di un collettore di commutazione del gas, descrivendone funzioni, tipologie, materiali, importanza e applicazioni in ambito industriale e medico. Tratteremo anche considerazioni sull'installazione, pratiche di manutenzione, standard normativi, tendenze emergenti e suggerimenti pratici per la scelta dei collettori. Al termine, avrete una comprensione approfondita di come questi componenti interagiscono per garantire un'erogazione del gas affidabile e sicura.


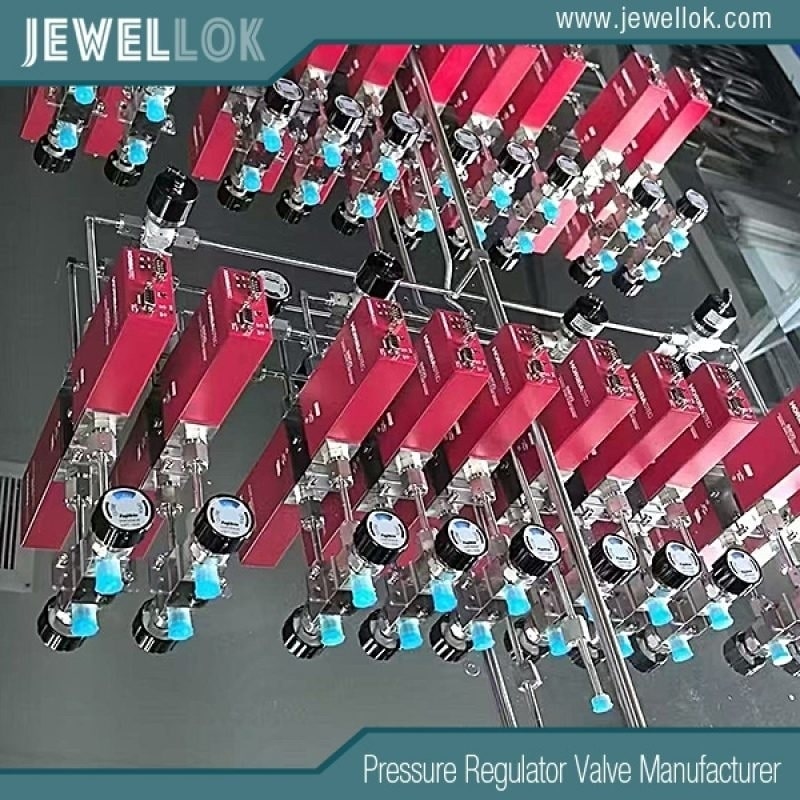

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Cos'è un collettore di commutazione del gas?

Un collettore di commutazione del gas è un sistema centralizzato che collega più bombole o serbatoi di gas a un'unica linea di uscita, consentendo la commutazione automatica o manuale tra la fonte primaria e quella di riserva per mantenere un flusso di gas ininterrotto. Viene utilizzato per gas come ossigeno (medico e industriale), azoto (inertizzazione e laboratori), argon (saldatura), idrogeno (energia) e CO₂ (bevande e produzione). Il collettore monitora i livelli di pressione e commuta sulla riserva quando la riserva primaria si esaurisce, garantendo un'erogazione continua senza intervento manuale nei sistemi automatizzati.

I componenti del collettore lavorano in sinergia per regolare il flusso, mantenere la pressione, prevenire la contaminazione e garantire la sicurezza. Ogni componente è progettato per garantire durata, compatibilità con gas specifici e conformità a standard come NFPA 55, CGA P-1 e ISO 7396. Di seguito, approfondiamo i componenti chiave, il loro ruolo e la loro importanza nelle applicazioni industriali e mediche.



Componenti chiave di un collettore di commutazione del gas

Un collettore di commutazione del gas è composto da diversi componenti critici, ognuno dei quali contribuisce alla sua funzionalità, sicurezza e affidabilità. Ecco una ripartizione dettagliata:

Testate dei cilindri
Funzione: i collettori collegano più bombole di gas in un'unica bancata, consentendo l'uso simultaneo di più bombole per soddisfare elevate esigenze di flusso.
Descrizione: Un collettore è un tubo collettore rigido o flessibile con più porte di ingresso, ciascuna collegata a un cilindro tramite un codolo. I collettori sono generalmente organizzati in gruppi primari e di riserva.
Materiali: acciaio inossidabile per gas corrosivi (ad esempio cloro), ottone per gas non corrosivi (ad esempio azoto) o alluminio per configurazioni leggere.
Importanza: consente la scalabilità grazie alla possibilità di ospitare più cilindri, riducendo la frequenza delle modifiche in ambienti ad alta richiesta come gli impianti chimici.
Applicazioni: Utilizzato negli ospedali per le banche dell'ossigeno o nelle officine di saldatura per la fornitura di argon.
Esempio: i collettori Pattons Medical sono dotati di collettori con un massimo di 10 connessioni per cilindro, conformi alla norma NFPA 99.
Trecce (tubi flessibili)
Funzione: collegare i singoli cilindri al collettore, consentendo al gas di entrare nel sistema collettore.
Descrizione: Tubi flessibili con raccordi (ad esempio conformi alla normativa CGA) per il collegamento alle valvole delle bombole. Spesso includono valvole di ritegno per impedire il riflusso.
Materiali: acciaio inossidabile per gas ad alta pressione o corrosivi, rivestito in Teflon per applicazioni UHP o gomma rinforzata per gas a bassa pressione.
Importanza: garantisce connessioni sicure e senza perdite, con flessibilità per adattarsi alle variazioni di posizionamento del cilindro.
Applicazioni: fondamentale nei laboratori per i gas UHP come l'elio, per prevenire la contaminazione.
Esempio: i treccine della Middlesex Gases sono realizzate in treccia di acciaio inossidabile per garantirne la durevolezza.
Valvole di isolamento
Funzione: consente di spegnere singoli cilindri o banchi per la sostituzione o la manutenzione senza arrestare l'intero sistema.
Descrizione: Valvole manuali o automatiche (a sfera o ad ago) installate su ogni raccordo del cilindro o ingresso del collettore.
Materiali: acciaio inossidabile o ottone, con guarnizioni in PTFE o Viton per la compatibilità con i gas.
Importanza: migliora la sicurezza isolando le bombole esaurite, impedendo l'esposizione al gas ad alta pressione durante le sostituzioni.
Applicazioni: Essenziale negli ospedali per la sostituzione sicura delle bombole di ossigeno.
Esempio: i collettori Amico includono valvole a sfera per un facile isolamento, secondo gli standard NFPA.
Sensori/Trasduttori di pressione
Funzione: monitorare la pressione del gas in ogni batteria per rilevare l'esaurimento e innescare la commutazione.
Descrizione: Trasduttori elettronici o misuratori meccanici che misurano la pressione (ad esempio, 0-3000 psi) e inviano segnali all'unità di controllo.
Materiali: acciaio inossidabile o leghe resistenti alla corrosione per gli alloggiamenti dei sensori.
Importanza: garantisce una commutazione tempestiva per evitare interruzioni dell'alimentazione, fondamentale nelle applicazioni in cui il fattore tempo è determinante, come la produzione di semiconduttori.
Applicazioni: Utilizzato nei collettori automatizzati per il monitoraggio della pressione in tempo reale.
Esempio: i collettori di Genstar Technologies utilizzano trasduttori ad alta precisione per un rilevamento preciso.
Valvola/interruttore di commutazione
Funzione: meccanismo centrale che commuta il flusso di gas dalla riserva primaria a quella di riserva.
Descrizione: Può essere una valvola meccanica (di tipo differenziale di pressione) o un'elettrovalvola nei sistemi automatici. Si attiva quando i sensori di pressione rilevano una soglia bassa.
Materiali: acciaio inossidabile o ottone, con guarnizioni robuste per evitare perdite.
Importanza: garantisce una transizione fluida senza interruzioni del flusso, essenziale per processi continui come la saldatura o la somministrazione di gas medicali.
Applicazioni: Presente in tutti i tipi di collettori, da quelli manuali a quelli completamente automatici.
Esempio: le valvole di commutazione Swagelok offrono un basso volume morto per i gas UHP.
Regolatori di pressione
Funzione: ridurre l'alta pressione del cilindro (ad esempio 2000 psi) a un livello sicuro e utilizzabile (ad esempio 50-150 psi) per le apparecchiature a valle.
Descrizione: Regolatori a stadio singolo o doppio con membrane o pistoni, spesso uno per bancata, per mantenere una pressione di uscita costante.
Materiali: acciaio inossidabile (316L per gas corrosivi) o ottone, con guarnizioni in elastomero.
Importanza: previene danni alle apparecchiature e garantisce un flusso stabile, fondamentale in applicazioni di precisione come la gascromatografia.
Applicazioni: Utilizzato negli impianti chimici per la fornitura di azoto o idrogeno.
Esempio: i regolatori Tescom nei collettori garantiscono una precisione di ±1 psi.
Pannello di controllo
Funzione: fornisce un'interfaccia per il monitoraggio e il controllo del collettore, inclusi allarmi e indicatori di stato.
Descrizione: Include display digitali o analogici per la pressione, indicatori LED per lo stato della batteria e allarmi (acustici/visivi) per bassa pressione o guasti.
Materiali: custodie in plastica o metallo resistenti, spesso con grado di protezione IP65 per la resistenza alla polvere e all'acqua.
Importanza: migliora la consapevolezza dell'operatore, riducendo i tempi di risposta a problemi quali esaurimento o perdite.
Applicazioni: fondamentale negli ospedali per il monitoraggio 24 ore su 7, XNUMX giorni su XNUMX dei collettori di ossigeno.
Esempio: i collettori Airgas sono dotati di pannelli digitali con funzionalità di allarme remoto.
Valvole di sfiato di sicurezza
Funzione: sfiatare la pressione in eccesso per evitare una sovrapressurizzazione che potrebbe causare la rottura del cilindro o il guasto del sistema.
Descrizione: Valvole a molla o dischi di rottura che si aprono a una pressione impostata (ad esempio 1.5 volte la pressione di esercizio) e si riposizionano o si rompono.
Materiali: acciaio inossidabile o ottone, con rivestimenti resistenti alla corrosione.
Importanza: protegge dai picchi di pressione dovuti a variazioni di temperatura o guasti del regolatore, essenziali per i gas infiammabili come l'idrogeno.
Applicazioni: Obbligatorio nei sistemi ad alta pressione come gli impianti a celle a combustibile a idrogeno.
Esempio: i collettori Pattons Medical includono valvole di sicurezza conformi alla norma NFPA.
Valvole di Ritegno
Funzione: impedisce il riflusso del gas da una bancata all'altra o dall'uscita all'ingresso.
Descrizione: Valvole unidirezionali (a sfera o a fungo) integrate in raccordi o collettori.
Materiali: acciaio inossidabile o ottone, con guarnizioni in elastomero.
Importanza: evita la contaminazione o la miscelazione di gas incompatibili, riducendo i rischi di esplosione o corrosione.
Applicazioni: Essenziali nella produzione di semiconduttori per gas UHP.
Esempio: i collettori di alimentazione CK utilizzano valvole di ritegno nei raccordi a spirale.
Filtri
Funzione: rimuove impurità come polvere, umidità o particelle dal flusso di gas.
Descrizione: Filtri in metallo sinterizzato o a membrana, spesso in linea o all'uscita.
Materiali: acciaio inossidabile per sistemi UHP, ottone per uso generale.
Importanza: mantiene la purezza del gas, prevenendo danni alle apparecchiature o contaminazione del processo.
Applicazioni: Utilizzato nella produzione farmaceutica per gas sterili.
Esempio: i collettori Jewell Instruments includono filtri da 0.01 micron per applicazioni ad alta purezza.
Tubazioni e raccordi
Funzione: collegare il collettore all'apparecchiatura a valle.
Descrizione: Tubi senza saldatura o saldati con raccordi (ad esempio a compressione o filettati).
Materiali: acciaio inossidabile per gas corrosivi, rame per ossigeno medicale.
Importanza: garantisce una consegna senza perdite ai punti di utilizzo finale.
Applicazioni: Presente in tutte le installazioni di collettori, dalla saldatura ai laboratori.
Allarmi e monitoraggio remoto
Funzione: avvisare gli operatori in caso di bassa pressione, eventi di cambio o guasti.
Descrizione: Cicalini acustici, LED lampeggianti o avvisi digitali tramite SMS/e-mail.
Materiali: Integrati nei pannelli di controllo.
Importanza: garantisce una risposta rapida ai problemi critici negli ospedali o negli impianti chimici.
Applicazioni: Utilizzato in collettori completamente automatici per il monitoraggio in tempo reale.


Importanza di ciascun componente

Ogni componente svolge un ruolo specifico:

Le intestazioni e i pigtail consentono scalabilità e collegamenti sicuri dei cilindri.
Le valvole di isolamento e le valvole di ritegno aumentano la sicurezza della manutenzione e prevengono la contaminazione.
Sensori e valvole di commutazione garantiscono un'alimentazione ininterrotta.
I regolatori e le valvole di sicurezza mantengono livelli di pressione sicuri.
I filtri proteggono le apparecchiature a valle, mentre gli allarmi forniscono consapevolezza operativa.
Insieme garantiscono affidabilità, sicurezza ed efficienza.



Applicazioni dei collettori di commutazione del gas

I collettori vengono utilizzati in:

Saldatura: erogazione continua di argon/CO2 per saldature prive di difetti.
Elaborazione chimica: azoto per l'inertizzazione dei reattori.
Semiconduttori: gas UHP come il silano per la fabbricazione.
Alimenti e bevande: CO2 per la carbonatazione.
Ospedali: ossigeno per la cura dei pazienti.
Energia: Idrogeno per celle a combustibile.
Queste applicazioni evidenziano la versatilità del collettore.



Considerazioni sull'installazione

Una corretta installazione garantisce la funzionalità dei componenti:

Luogo: area ventilata e sicura, lontana da fonti di accensione.
Montaggio: montaggio a parete o a pavimento per garantire stabilità.
Collegamenti: utilizzare raccordi conformi allo standard CGA.
Test: eseguire test di pressione e perdite secondo ASME B31.3.
Elettrico: collegare allarmi e controlli al BMS.
Conformità: seguire NFPA 55, CGA P-1 o ISO 7396.
Si consiglia l'installazione professionale.



Pratiche di manutenzione

La manutenzione preserva i componenti:

Ogni giorno: controllare gli indicatori e gli allarmi.
Settimanalmente: ispezionare i tubicini e le valvole.
Mensilmente: pulire i filtri, testare il cambio.
Annuale: calibrazione dei sensori, test di pressione.
Manipolazione delle bombole: seguire le linee guida CGA.


Conservare i registri per la conformità. Standard normativi

Gli standard che regolano i componenti includono:

NFPA 55: Richiede valvole di sicurezza e allarmi.
CGA P-1: Specifica la progettazione della valvola di ritegno e della valvola a spirale.
ASME B31.3: regolamenta tubazioni e raccordi.
ISO 7396: Per collettori per gas medicali.
OSHA 1910.101: garantisce la manipolazione sicura del gas.
La conformità garantisce sicurezza e affidabilità.



Tendenze emergenti nei componenti multipli

Le tendenze includono:

Sensori IoT: monitoraggio della pressione in tempo reale tramite app.
Materiali ad alta purezza: acciaio inossidabile elettrolucidato per gas UHP.
Allarmi intelligenti: previsione dei guasti basata sull'intelligenza artificiale.
Progetti ecocompatibili: materiali riciclabili.
Componenti compatti: regolatori più piccoli per risparmiare spazio.


Queste tendenze migliorano le prestazioni e la sicurezza.

Consigli pratici per la scelta di un collettore

Tipo di gas: abbinare i materiali alle proprietà del gas (ad esempio, acciaio inossidabile per gas corrosivo).
Domanda: dimensionare i collettori in base alla portata.
Automazione: completamente automatica per applicazioni critiche.
Fornitore: scegli marchi come Swagelok o Pattons Medical.
Budget: bilanciare i costi con il TCO.


Casi di studio

Impianto chimico (USA): il collettore con testate in acciaio inossidabile ha ridotto i tempi di fermo del 95%.
Fabbrica di semiconduttori (Taiwan): i filtri UHP hanno garantito un'erogazione di gas priva di contaminazioni.
Officina di saldatura (Germania): le valvole di commutazione automatica hanno migliorato l'efficienza.

Produttore e fornitore di sistemi di distribuzione di gas e sostanze chimiche ad altissima purezza (UHP)
Conclusione

I componenti di un collettore di commutazione del gas (collettori, pigtail, valvole, sensori, regolatori e allarmi) lavorano insieme per garantire un'erogazione di gas continua, sicura ed efficiente. Dalle applicazioni di saldatura a quelle medicali, questi componenti sono fondamentali per l'affidabilità e la conformità a standard come NFPA e CGA. Un'installazione, una manutenzione e una selezione corrette in base al tipo di gas e alla domanda sono essenziali. Con l'evoluzione di tendenze come l'IoT e i progetti ad alta purezza, i collettori diventeranno ancora più avanzati. Investi in un collettore di qualità con componenti robusti per ottimizzare le tue operazioni industriali o medicali.

Per saperne di più su come i principianti possono comprendere i componenti di un collettore di commutazione del gas in pochi secondi, puoi visitare Jewellok all'indirizzo https://www.jewellok.com/ per ulteriori informazioni.
