Caratteristiche di sicurezza dei collettori di commutazione del gas: garantire la sicurezza operativa

Caratteristiche di sicurezza dei collettori di commutazione del gas: garantire la sicurezza operativa

I collettori di commutazione del gas sono infrastrutture critiche in industrie e impianti che dipendono da una fornitura continua di gas compressi, come ospedali, laboratori, impianti di produzione, impianti di lavorazione chimica e reparti di saldatura. Questi sistemi commutano automaticamente tra i banchi di bombole di gas quando uno si esaurisce, garantendo un flusso ininterrotto senza intervento manuale. Tuttavia, il vero valore di un collettore di commutazione del gas risiede nelle sue caratteristiche di sicurezza, progettate per prevenire incidenti, perdite, sovrapressione e contaminazione. La sicurezza è fondamentale perché gas come ossigeno, idrogeno o cloro possono essere infiammabili, tossici o vitali, e qualsiasi guasto potrebbe portare a conseguenze catastrofiche, tra cui esplosioni, asfissia o emergenze mediche. Questo articolo di 2000 parole esplora le principali caratteristiche di sicurezza dei collettori di commutazione del gas, spiegandone il funzionamento, l'importanza e il contributo all'affidabilità complessiva del sistema. Discuteremo anche gli standard normativi, le migliori pratiche di manutenzione, le applicazioni reali e le tendenze emergenti nella progettazione della sicurezza. Comprendendo queste caratteristiche, i responsabili degli impianti, gli ingegneri e i responsabili della sicurezza possono prendere decisioni consapevoli nella scelta, installazione e gestione dei collettori, al fine di proteggere il personale, le apparecchiature e l'ambiente.



Comprensione dei collettori di commutazione del gas

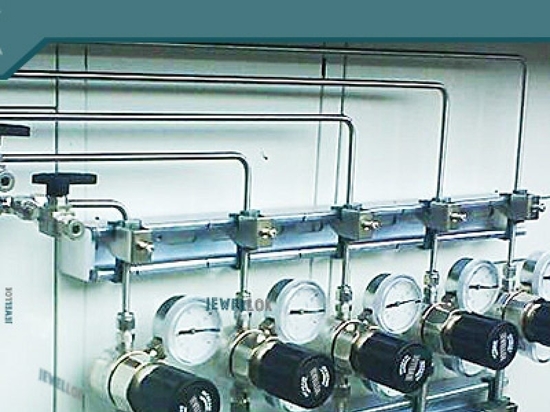

Prima di addentrarci nelle caratteristiche di sicurezza, è essenziale comprendere le basi dei collettori di commutazione del gas. Un collettore di commutazione del gas è un sistema centralizzato che collega più bombole di gas (tipicamente raggruppate in gruppi primari e di riserva) a un'unica linea di uscita. Monitora i livelli di pressione e passa automaticamente dal gruppo primario a quello di riserva quando il primario si esaurisce, garantendo un'erogazione continua di gas. I collettori possono essere manuali, semiautomatici o completamente automatici, quest'ultima più comune in ambienti ad alto rischio come gli ospedali. Negli ospedali, ad esempio, i collettori garantiscono un'erogazione costante di gas medicali come l'ossigeno, vitale per l'assistenza ai pazienti in sale operatorie, terapie intensive e terapia respiratoria. Secondo lo standard NFPA 99, i sistemi di gas medicali devono incorporare funzionalità di sicurezza per prevenire guasti. Le funzionalità di sicurezza non sono componenti aggiuntivi opzionali; Sono parte integrante della progettazione, in quanto affrontano rischi come accumulo di pressione, perdite di gas, contaminazione e interruzioni dell'alimentazione. Caratteristiche di sicurezza chiave dei collettori di commutazione del gas I collettori di commutazione del gas incorporano molteplici caratteristiche di sicurezza per mitigare i rischi associati ai gas ad alta pressione. Queste caratteristiche sono progettate per prevenire incidenti, garantire la conformità e mantenere l'integrità operativa. Esaminiamo in dettaglio quelle più importanti.



Meccanismo di cambio automatico
La caratteristica di sicurezza fondamentale dei moderni collettori è il sistema di commutazione automatica, che rileva la bassa pressione nella batteria di bombole attive e commuta senza soluzione di continuità sulla batteria di riserva. Ciò previene improvvise interruzioni dell'erogazione del gas, che potrebbero essere pericolose per la vita negli ospedali (ad esempio, durante interventi chirurgici o ventilazione).

Come funziona: i sensori o trasduttori di pressione monitorano la pressione del cilindro. Quando scende al di sotto di una soglia preimpostata (ad esempio, 50-100 psi), il sistema attiva un solenoide o una valvola meccanica per commutare i banchi.
Importanza: elimina l'errore umano dovuto alla commutazione manuale e garantisce un'alimentazione continua. Nei sistemi semiautomatici, la commutazione avviene automaticamente ma richiede un ripristino manuale, mentre le versioni completamente automatiche gestiscono tutto.
Esempio: il collettore Pattons Medical utilizza la tecnologia a cupola caricata per una commutazione a prova di errore, priva di fluoropolimeri per una maggiore sicurezza in scenari ad alta pressione.
Approfondimento dell'esperto: questa funzione è conforme alla norma NFPA 99, che impone il cambio automatico per i sistemi di gas medicali per evitare interruzioni di fornitura.



Valvole di sicurezza
Le valvole di sicurezza (PRV) sono dispositivi di sicurezza che rilasciano automaticamente la pressione in eccesso per evitare una sovrapressurizzazione, che potrebbe causare la rottura del cilindro o perdite.

Come funziona: quando la pressione supera un limite impostato (ad esempio 1.5 volte la pressione di esercizio), la valvola si apre per far fuoriuscire il gas in sicurezza, quindi si riposiziona quando la pressione si normalizza.
Importanza: protegge dai picchi di pressione dovuti a variazioni di temperatura o guasti del regolatore, fondamentale per i gas infiammabili come l'idrogeno o l'ossigeno, che possono infiammarsi sotto pressione.
Esempio: i collettori conformi alla norma NFPA di Amico includono PRV integrate sui collettori per proteggere il sistema.
Approfondimento dell'esperto: le PRV sono richieste da standard come NFPA 55 per i gas compressi, garantendo che vengano sfiatate in posizioni sicure per evitare accumuli pericolosi.



Valvole di Ritegno
Le valvole di ritegno impediscono il riflusso del gas da una bancata di cilindri all'altra o dall'uscita all'ingresso, evitando contaminazioni o squilibri di pressione.

Come funziona: un meccanismo unidirezionale (ad esempio, una sfera o una valvola) consente il flusso in una direzione ma si chiude contro il flusso inverso.
Importanza: impedisce la miscelazione di gas incompatibili (ad esempio ossigeno e acetilene) o la contaminazione inversa, riducendo i rischi di esplosione o corrosione.
Esempio: i collettori Genstar Technologies includono valvole di ritegno nei raccordi a spirale per garantire una sostituzione sicura del cilindro.
Approfondimento dell'esperto: le valvole di ritegno sono essenziali per la conformità agli standard CGA, che sottolineano l'importanza di prevenire il riflusso nei sistemi ad alta purezza.



Allarmi acustici e visivi
Gli allarmi avvisano gli operatori in caso di bassa pressione, eventi di cambio o guasti del sistema, consentendo un intervento tempestivo.

Come funziona: i pressostati attivano allarmi (segnali acustici, spie luminose o avvisi digitali) quando vengono raggiunte le soglie.
Importanza: negli ospedali, gli allarmi prevengono la carenza di gas durante le terapie intensive, salvando potenzialmente vite umane. Segnalano anche la necessità di manutenzione, riducendo i tempi di fermo.
Esempio: i collettori semiautomatici di Middlesex Gases sono dotati di allarmi rumorosi per la commutazione, come indicato nei risultati di ricerca.
Approfondimento dell'esperto: la norma NFPA 99 richiede allarmi per i sistemi di gas medicali, con monitoraggio remoto per le strutture 24 ore su 7, XNUMX giorni su XNUMX.



Sistemi di spurgo
I sistemi di spurgo rimuovono aria, umidità o gas residui dalle linee durante la sostituzione delle bombole, prevenendo la contaminazione.

Come funziona: le valvole di sfiato o le porte di spurgo consentono il lavaggio con gas inerte prima di collegare nuove bombole.
Importanza: essenziale per i gas ad alta purezza (ad esempio, l'ossigeno medicale), in cui l'umidità può causare corrosione o contaminazione, con conseguenti rischi per la sicurezza.
Esempio: i collettori Pattons Medical includono valvole di sfiato HP per lo spurgo, garantendo linee pulite.
Approfondimento dell'esperto: le funzioni di spurgo sono conformi allo standard CGA G-4.1 per i sistemi a ossigeno, riducendo al minimo i rischi di incendio dovuti alle impurità.



Valvole di sicurezza e dischi di rottura
Questi dispositivi proteggono da sovrapressioni estreme tramite sfiati o rotture a livelli predeterminati.

Come funziona: le valvole di sicurezza si aprono per rilasciare la pressione, mentre i dischi di rottura si rompono come ultima risorsa.
Importanza: previene le esplosioni nei sistemi ad alta pressione, in particolare per i gas compressi.
Esempio: i collettori Airgas sono dotati di valvole di sicurezza, in conformità con gli standard del settore.
Approfondimento dell'esperto: OSHA e NFPA li impongono per i sistemi a gas compresso per attenuare i rischi di sovrapressione.



Valvole di isolamento
Le valvole di isolamento consentono di chiudere i singoli cilindri per sostituirli senza compromettere il sistema.

Come funziona: le valvole manuali o automatiche chiudono il flusso dai cilindri esauriti.
Importanza: consente di sostituire le bombole in sicurezza mantenendo la fornitura, riducendo i rischi di esposizione.
Esempio: i collettori di alimentazione CK includono valvole di isolamento per ciascun cilindro.
Approfondimento dell'esperto: questa caratteristica è conforme alla norma NFPA 55, garantendo una manipolazione sicura durante la manutenzione.



Filtri e trappole per particelle
I filtri rimuovono impurità come polvere o umidità dalle condotte del gas.

Come funziona: i filtri a membrana o in metallo sinterizzato intrappolano le particelle.
Importanza: previene la contaminazione nei sistemi ad alta purezza, riducendo i guasti delle apparecchiature o i rischi per la salute negli ospedali.
Esempio: i collettori Jewell Instruments includono filtri per gas speciali.
Approfondimento dell'esperto: gli standard SEMI richiedono la filtrazione nei sistemi UHP per mantenere la purezza del gas.

Queste caratteristiche rendono i collettori di commutazione del gas sicuri e affidabili.



Importanza delle caratteristiche di sicurezza nei collettori di commutazione del gas

Le funzionalità di sicurezza non sono semplici componenti aggiuntivi: sono fondamentali per prevenire incidenti e garantire la conformità. Negli ospedali, ad esempio, un guasto al collettore potrebbe interrompere l'erogazione di ossigeno ai ventilatori, mettendo in pericolo i pazienti. In ambito industriale, le perdite di gas infiammabili potrebbero causare esplosioni. Funzionalità come la commutazione automatica e gli allarmi riducono al minimo l'errore umano, mentre le valvole di sicurezza e di ritegno attenuano i rischi fisici. Nel complesso, proteggono vite umane, proprietà e ambiente.



Standard normativi che regolano le caratteristiche di sicurezza

Le caratteristiche di sicurezza nei collettori di commutazione del gas sono imposte da diverse normative:

NFPA 99 (USA): richiede commutazione automatica, allarmi e valvole di sicurezza per i sistemi di gas medicali.
HTM 02-01 (Regno Unito): Specifica i sistemi di spurgo, le valvole di isolamento e gli allarmi per gli ospedali.
ISO 7396: norma internazionale per le condotte di gas medicali, che pone l'accento sulle valvole di sicurezza e di ritegno.
CGA P-1: Linee guida per la manipolazione sicura dei gas, compresi dischi di rottura e filtri.
OSHA 1910.101: garantisce la sicurezza dello stoccaggio e della manipolazione, imponendo ventilazione ed etichettatura.
ASME B31.3: regola le tubazioni di processo, richiedendo prove di pressione e valvole di sicurezza.
La conformità garantisce che i collettori soddisfino le soglie di sicurezza, con certificazioni di enti come UL o CE.



Installazione e integrazione della sicurezza

Un'installazione corretta integra le funzioni di sicurezza:

Ubicazione: locali ventilati e sicuri con rilevamento del gas.
Tubazioni: acciaio inossidabile con valvole di ritegno.
Allarmi: collegati al monitoraggio centrale.
Test: test di tenuta e pressione secondo NFPA.
L'installazione professionale garantisce il corretto funzionamento di tutti i dispositivi di sicurezza.



Manutenzione per la sicurezza

La manutenzione preserva le caratteristiche di sicurezza:

Controlli giornalieri: monitorare la pressione e gli allarmi.
Mensilmente: ispezionare valvole e filtri.
Annuale: Calibrare i sensori, testare le valvole di sicurezza.
Manipolazione delle bombole: seguire le linee guida CGA per evitare danni.
Una manutenzione regolare previene i guasti e garantisce la conformità.



Casi di studio: caratteristiche di sicurezza in azione

Ospedale negli Stati Uniti: un collettore completamente automatico con allarmi e valvole di sicurezza ha impedito la carenza di ossigeno durante l'esaurimento della bombola, salvando vite umane secondo la norma NFPA 99.
Impianto chimico in Germania: le valvole di ritegno e i sistemi di spurgo hanno impedito la contaminazione da riflusso, evitando un'esplosione.
Laboratorio nel Regno Unito: le valvole di sicurezza e i filtri hanno garantito la manipolazione sicura dei gas corrosivi, in conformità con HTM 02-01.
Questi esempi mostrano come le misure di sicurezza prevengono i disastri.



Tendenze emergenti nelle caratteristiche di sicurezza

L'industria multiforme sta innovando la sicurezza:

Allarmi abilitati per IoT: avvisi remoti tramite app.
Manutenzione predittiva basata sull'intelligenza artificiale: i sensori prevedono i guasti.
Materiali ecocompatibili: design senza fluoropolimeri per garantire sicurezza e sostenibilità.
Sistemi di spurgo avanzati: spurgo automatico per gas UHP.
Rilevamento gas integrato: sensori integrati per le perdite.
Queste tendenze rendono i collettori più sicuri e intelligenti.



Consigli pratici per la scelta di collettori con caratteristiche di sicurezza ottimali

Valutazione dei rischi: identificare i pericoli legati al gas per stabilire le priorità (ad esempio, valvole di sicurezza per alta pressione).
Livello di automazione: completamente automatico per gli ospedali.
Materiale: acciaio inossidabile per gas corrosivi.
Fornitore: scegli marchi affidabili come Pattons Medical o Middlesex Gases.
Budget: bilancia le funzionalità con il TCO.
Consulta gli esperti per soluzioni su misura.



Conclusione

Le caratteristiche di sicurezza sono il fulcro dei collettori di commutazione del gas, garantendo un'erogazione di gas affidabile e ininterrotta, mitigando al contempo rischi come perdite, sovrapressione e contaminazione. Dalle valvole di commutazione automatica e di sicurezza agli allarmi e ai sistemi di spurgo, queste caratteristiche proteggono vite umane e apparecchiature in ambienti critici come gli ospedali. La conformità a standard come NFPA 99 e OSHA è essenziale, con una manutenzione che garantisce la sicurezza a lungo termine. Con l'avanzare di tendenze come IoT e intelligenza artificiale, i collettori diventeranno ancora più sicuri. Comprendendo e dando priorità alle caratteristiche di sicurezza, le strutture possono selezionare collettori che migliorano l'affidabilità operativa e la conformità. Investi oggi in un collettore con robuste caratteristiche di sicurezza per salvaguardare le tue operazioni domani.
