Tutto quello che devi sapere sui sistemi di regolazione della pressione del collettore del gas per prestazioni ottimali

Tutto quello che devi sapere sui sistemi di regolazione della pressione del collettore del gas per prestazioni ottimali

Nel complesso mondo della distribuzione dei gas, sia in laboratori, impianti industriali o ambienti medicali, il mantenimento di un controllo preciso della pressione del gas è fondamentale per la sicurezza, l'efficienza e le prestazioni ottimali. I sistemi di regolazione della pressione dei collettori di gas rappresentano il fulcro di questi impianti, garantendo un'erogazione costante di gas alla pressione desiderata e riducendo i rischi associati alle bombole ad alta pressione. Questi sistemi integrano collettori – che collegano diverse fonti di gas – con regolatori di pressione che riducono e stabilizzano la pressione in uscita, prevenendo fluttuazioni che potrebbero compromettere le operazioni o causare pericoli. In sostanza, i regolatori di pressione dei collettori di gas sono progettati per gestire gas come azoto, ossigeno, argon e miscele speciali, trasformando flussi ad alta pressione potenzialmente instabili in flussi gestibili. Per ottenere prestazioni ottimali, questi sistemi devono garantire un'affidabilità ineccepibile, soprattutto in scenari ad alta richiesta in cui anche minime variazioni di pressione possono falsare i risultati sperimentali, danneggiare le apparecchiature o mettere a rischio il personale. Secondo gli esperti del settore, una corretta regolazione può migliorare l'efficienza del sistema fino al 30%, riducendo gli sprechi energetici e prolungando la durata delle apparecchiature. Con l'avvicinarsi del 2025, i progressi nel monitoraggio intelligente e nei materiali durevoli hanno elevato questi sistemi, rendendoli indispensabili per le applicazioni moderne.

Questa guida completa esplora ogni aspetto, dai fondamenti del funzionamento di questi sistemi alla selezione delle opzioni più adatte alle vostre esigenze. Tratteremo tipologie, caratteristiche principali, suggerimenti per l'installazione, best practice di manutenzione e vantaggi concreti, basandoci sulle più recenti conoscenze dei produttori e sugli standard normativi. Che stiate allestendo un laboratorio di ricerca o ottimizzando un processo industriale, comprendere questi sistemi vi consentirà di raggiungere le massime prestazioni, dando priorità alla sicurezza e al rapporto costo-efficacia. L'evoluzione dei regolatori di pressione del collettore del gas riflette le crescenti esigenze di settori come quello farmaceutico, dei semiconduttori e della produzione di energia. Con l'inasprimento delle normative globali, come quelle OSHA e NFPA, investire in sistemi di alta qualità non è solo consigliabile; è essenziale. Alla fine di questo articolo, sarete in grado di prendere decisioni informate che aumenteranno la produttività e ridurranno al minimo i tempi di fermo.





Comprensione dei regolatori di pressione del collettore del gas

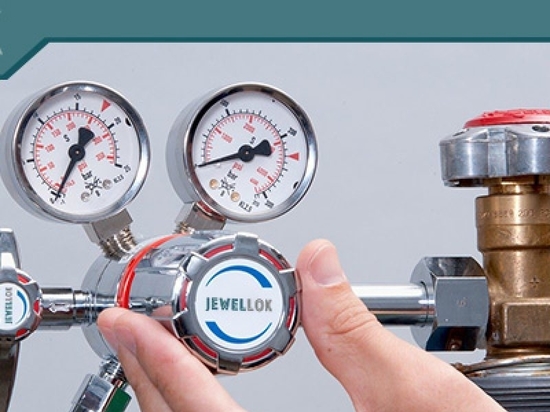

Un sistema di regolazione della pressione del collettore del gas combina un collettore, che distribuisce il gas da più bombole o fonti, con uno o più regolatori di pressione che controllano la pressione di uscita. Il collettore funge da hub centralizzato, consentendo una commutazione fluida tra le alimentazioni di gas per garantire un flusso ininterrotto, mentre il regolatore riduce l'elevata pressione di ingresso (spesso 150-3000 psi) a una pressione di uscita inferiore e utilizzabile (tipicamente 0-500 psi). Come funzionano? I regolatori di pressione funzionano secondo un principio semplice ma ingegnoso: una membrana o un pistone caricato a molla rileva la pressione di uscita e regola una valvola per mantenere l'equilibrio. Quando la domanda aumenta, la valvola si apre maggiormente per consentire il passaggio di più gas; al contrario, limita il flusso in caso di bassa domanda. Nelle configurazioni a collettore, i regolatori sono spesso integrati all'uscita del collettore o su singole linee, garantendo un controllo preciso. Ad esempio, in un regolatore a due stadi, comune nei collettori, il primo stadio riduce significativamente la pressione, mentre il secondo la regola con precisione per renderla stabile, riducendo al minimo il calo di pressione (caduta di pressione sotto carico).

I componenti includono porte di ingresso/uscita, manometri per il monitoraggio, valvole di sicurezza per la protezione da sovrapressione e filtri per prevenire la contaminazione. Nei sistemi automatizzati, sensori e controlli elettronici aggiungono livelli di intelligenza, consentendo regolazioni e avvisi da remoto. Questi sistemi sono vitali in scenari in cui la purezza e l'uniformità del gas sono fondamentali, come la gascromatografia o la saldatura, dove una pressione incoerente potrebbe portare a letture imprecise o giunti deboli. Comprendere l'interazione tra collettore e regolatore è fondamentale: il collettore gestisce la continuità dell'alimentazione, mentre il regolatore garantisce le prestazioni. Per il funzionamento di picco, i sistemi devono tenere conto del tipo di gas: i gas corrosivi richiedono componenti in acciaio inossidabile, mentre i gas inerti potrebbero utilizzare l'ottone. Un'errata comprensione di questo aspetto può causare perdite o inefficienze, sottolineando la necessità di soluzioni personalizzate.



Tipologie di sistemi di regolazione della pressione del collettore del gas

I sistemi di collettori del gas variano in base alla progettazione, all'applicazione e al livello di automazione, ciascuno ottimizzato per specifiche esigenze di prestazioni.

Collettori manuali: semplici ed economici, richiedono la commutazione manuale tra i cilindri. Abbinati a regolatori monostadio, sono adatti per laboratori a basso volume, ma soggetti a errori umani, limitando le massime prestazioni in contesti ad alta richiesta.
Collettori di commutazione semiautomatici: rilevano una bassa pressione e commutano su un'alimentazione di riserva, spesso utilizzando meccanismi di pressione differenziale. Integrati con regolatori a due stadi, offrono una maggiore stabilità per usi industriali come la produzione, dove un flusso costante è fondamentale.
Collettori completamente automatici: ideali per prestazioni ottimali, utilizzano controlli e sensori elettronici per commutazioni fluide e monitoraggio in tempo reale. Diffusi in ospedali e grandi laboratori, integrano regolatori ad alta portata per gestire carichi variabili senza cali di pressione.
Collettori cilindro per cilindro: per installazioni più piccole, collegano singole bombole con regolatori dedicati, garantendo isolamento e sicurezza nella gestione di gas tossici.
Sistemi liquido per liquido o alla rinfusa: utilizzati nelle industrie ad alto volume, questi collettori attingono da serbatoi di liquido, con vaporizzatori e regolatori che mantengono la fase gassosa a pressioni ottimali.

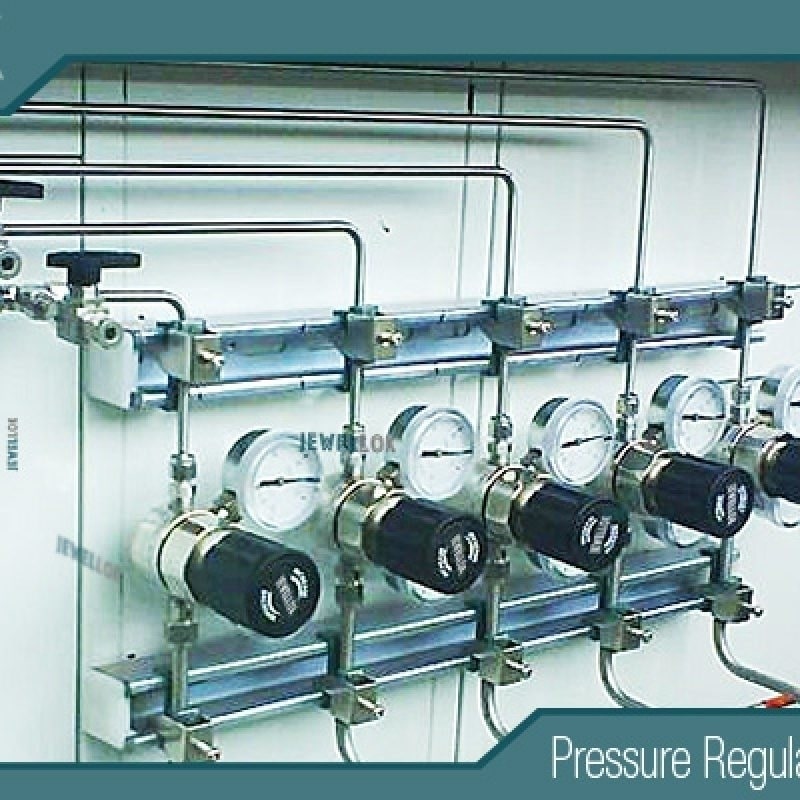

Nei laboratori, i collettori in acciaio inossidabile con regolatori ad alta purezza sono i più utilizzati per la loro resistenza alla corrosione e precisione.

Le applicazioni industriali potrebbero favorire l'alluminio per esigenze di leggerezza. La scelta del tipo di materiale dipende da fattori come il volume del gas, i requisiti di purezza e il budget: i sistemi automatici eccellono in termini di prestazioni, ma a costi più elevati.

Tipo Ideale per Vantaggio chiave Potenziale inconveniente
Manuale Piccoli laboratori Basso costo Intervento manuale
Semi-Automatic Industria media Commutazione affidabile Richiede il ripristino
Completamente automatico Ospedali/Grandi laboratori Flusso ininterrotto Maggiore complessità
Cilindro per cilindro Gas tossici Sicurezza dell'isolamento Scalabilità limitata
Sfuso/Liquido Volume alto EFFICIENZA Complessità di installazione
Questa tabella evidenzia le selezioni per ottenere le massime prestazioni.



Caratteristiche principali per prestazioni ottimali

Per ottenere risultati ottimali, è fondamentale concentrarsi su caratteristiche che migliorino affidabilità, sicurezza ed efficienza. Il controllo di precisione è fondamentale: cercare regolatori con basso droop e alti rapporti di turndown, che garantiscano una pressione stabile a tutte le portate. Materiali come l'acciaio inossidabile 316 resistono alla corrosione, fondamentale per i gas aggressivi. Le caratteristiche di sicurezza includono valvole di sicurezza, dischi di rottura e rilevamento delle perdite. I sistemi intelligenti con integrazione IoT forniscono avvisi di manutenzione predittiva. La portata deve essere adeguata alla domanda: i modelli ad alta portata come quelli di CONCOA gestiscono fino a 5000 SCFh. Per garantire la purezza, gli interni elettrolucidati riducono al minimo la contaminazione in laboratorio. La conformità a standard come NFPA 99 o ISO 13485 garantisce prestazioni sotto controllo. Le caratteristiche di efficienza energetica, come i modelli pilotati, riducono gli sprechi di gas. La scalabilità modulare consente future espansioni senza necessità di revisioni.



I migliori sistemi di regolazione della pressione del gas per collettori nel 2025

 Sulla base di 2025 recensioni, ecco i sistemi leader:

Regolatori di pressione industriali Swagelok: versatili per laboratori e industria, con prestazioni costanti e struttura in acciaio inossidabile. Pro: basso droop, elevata purezza; Contro: prezzo elevato. Ideali per sistemi analitici.
Regolatori Emerson Fisher/Tartarini: azionati da pilota per un'elevata precisione nei collettori. Adatti per gas naturale, con monitoraggio intelligente. Pro: durevoli, conformi; Contro: ideali per installazioni più grandi.
Regolatore per collettori CONCOA serie 6700: flusso elevato per collettori, con controllo costante. Eccellente per gas speciali. Pro: affidabile ad alta pressione; Contro: specializzato.
Valvole di regolazione della pressione Cash Valve: per vapore/gas, con opzioni di contropressione. Pro: applicazioni versatili; contro: manutenzione impegnativa.
Regolatori di alta/bassa pressione BelGAS: ideali per collettori di gas naturale, a basso consumo energetico. Pro: convenienti; contro: adatti solo a gas non corrosivi.
I confronti favoriscono Swagelok per i laboratori, Emerson per l'industria.



Installazione e manutenzione per un funzionamento ottimale

L'installazione inizia con la valutazione del sito: montare in aree ventilate, collegare tramite raccordi compatibili e verificare la presenza di perdite utilizzando manometri. Seguire le linee guida CGA per i collegamenti delle bombole. La manutenzione prevede controlli mensili dei manometri, tarature annuali e sostituzione dei filtri. Utilizzare strumenti come i tester di pressione per verificare l'integrità del collettore. Buone pratiche: formare il personale, integrare con SCADA per il monitoraggio.



Vantaggi e applicazioni nei laboratori e nell'industria

I vantaggi includono tempi di fermo ridotti, maggiore sicurezza e risparmi sui costi, fino al 20% sul consumo di gas. Nei laboratori, garantiscono flussi precisi per gli esperimenti; nell'industria, ottimizzano processi come la saldatura. Caso di studio: un impianto di semiconduttori che utilizza regolatori Swagelok ha ridotto i guasti del 40%. Un altro impianto di erogazione di gas medicali ha evitato interruzioni tramite collettori automatici.



Suggerimenti per l'ottimizzazione delle prestazioni di picco

Seleziona in base al tipo di gas e alle esigenze di portata. Monitora tramite app, passa a regolatori intelligenti ed esegui audit regolari. Abbina bombole di qualità per una maggiore sinergia.



Conclusione

I sistemi di regolazione della pressione del collettore del gas sono essenziali per raggiungere le massime prestazioni in tutti i settori. Conoscendo tipologie, caratteristiche e best practice, è possibile scegliere sistemi come quelli di Swagelok o CONCOA per migliorare le proprie operazioni. Date priorità alla sicurezza e all'efficienza per un successo a lungo termine.

Per maggiori informazioni su tutto ciò che c'è da sapere sui sistemi di regolazione della pressione del collettore del gas per ottenere le massime prestazioni, puoi visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
