Introduzione
Nei moderni laboratori di analisi, negli impianti di ricerca e sviluppo e nelle camere bianche di produzione ad alta tecnologia, la purezza, la sicurezza e l'affidabilità delle forniture di gas non sono negoziabili. I metodi tradizionali che si basano su bombole di gas compresso indipendenti sparse tra le singole postazioni di lavoro presentano rischi significativi per la sicurezza, ingombro nello spazio di lavoro e pressioni di erogazione incoerenti. Ciò ha spinto la transizione a livello industriale verso sistemi centralizzati di tubazioni per gas da laboratorio.
I sistemi centralizzati di fornitura di gas consolidano le fonti di gas, come bombole, dewar e gruppi elettrogeni, in un'area di stoccaggio esterna dedicata e ben ventilata, o locale gas. Da questo centro, i gas ad elevata purezza vengono distribuiti attraverso una complessa rete di tubazioni specializzate fino ai punti di utilizzo (PoU). Tuttavia, la progettazione e l'installazione di una rete di questo tipo rappresentano un'impresa ingegneristica di grande complessità. Un piccolo difetto di progettazione, una scelta errata dei materiali o una regolazione della pressione non corretta possono compromettere risultati analitici sensibili, danneggiare strumentazione costosa o, peggio ancora, innescare incidenti di sicurezza catastrofici.
Per gli appaltatori EPC (Engineering, Procurement, and Construction), gli ingegneri di laboratorio e i direttori tecnici, la padronanza degli standard di progettazione delle tubazioni per gas da laboratorio è fondamentale. Questa guida tecnica esplora i rigorosi principi ingegneristici, la scienza dei materiali e i quadri di sicurezza necessari per progettare sistemi centralizzati di tubazioni per gas da laboratorio di livello mondiale.

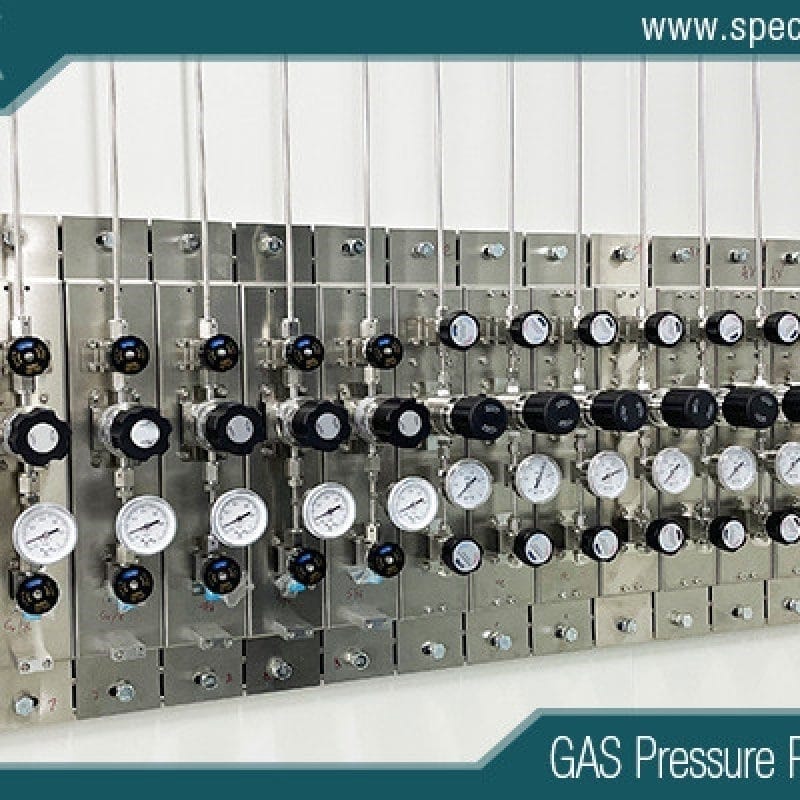

sistema di collettore di gas idrogeno ad alta pressione
Principali norme di progettazione e sicurezza
Il rispetto delle normative internazionali e regionali costituisce la base di qualsiasi progetto di ingegneria centralizzata del gas che si rispetti. Progettare senza attenersi rigorosamente a questi standard non solo comporta sanzioni normative, ma introduce anche rischi operativi inaccettabili.
1. NFPA 55: Norma per lo stoccaggio, l'uso e la manipolazione di gas compressi e fluidi criogenici in contenitori, bombole e serbatoi portatili e fissi.
La norma NFPA 55 è probabilmente lo standard più critico che regola sistemi di gas da laboratorioStabilisce i requisiti per la sicurezza antincendio, le distanze di sicurezza, i tassi di ventilazione per i locali di stoccaggio del gas e l'integrità strutturale degli armadi e dei collettori del gas. Per le tubazioni interne, la norma NFPA 55 definisce le restrizioni sui tipi di materiale in base alle categorie di rischio del gas (ad esempio, gas infiammabili, ossidanti, tossici o corrosivi).
2. Pubblicazioni della Compressed Gas Association (CGA)
Gli standard CGA forniscono indicazioni tecniche dettagliate sui tipi di connessione, le specifiche delle valvole e la gestione dei cilindri. Le pubblicazioni principali includono:
CGA V-1: Norma per le connessioni di ingresso e uscita delle valvole delle bombole di gas compresso (che garantisce la prevenzione di interconnessioni).
CGA G-4.1: Pulizia delle apparecchiature per il servizio con ossigeno (essenziale per prevenire la combustione nelle linee ricche di ossigeno).
CGA P-1: Manipolazione sicura dei gas compressi in contenitori.
3. Norme OSHA (Amministrazione per la sicurezza e la salute sul lavoro)
Gli standard OSHA (come 29 CFR 1910.101 e 1910.103) impongono condizioni di lavoro sicure, una formazione adeguata dei dipendenti, protocolli di risposta alle emergenze e l'uso di attrezzature certificate durante la manipolazione di sostanze chimiche pericolose e gas compressi.
4. Norme ISO
Linee guida dell'Organizzazione internazionale per la standardizzazione, tra cui ISO 11114 (compatibilità dei materiali di bombole e valvole con il contenuto di gas) e vari standard ISO per camere bianche, garantiscono che i componenti del sistema siano armonizzati a livello globale, facilitando la conformità multinazionale senza soluzione di continuità.
Selezione dei materiali per le condotte di gas da laboratorio
L'integrità di una rete centralizzata del gas dipende in larga misura dalle proprietà metallurgiche dell'infrastruttura di tubazioni. A differenza degli impianti idraulici industriali, le tubazioni per il gas di laboratorio non possono utilizzare acciaio o rame di qualità commerciale standard senza rischiare contaminazione, rilascio di particelle e degrado chimico.
Perché i tubi in acciaio inossidabile BA ed EP 316L sono obbligatori
Per i gas ad alta purezza (HP) e ad altissima purezza (UHP) (livelli di purezza da $99.999\%$ a $99.9999%+$), Tubi in acciaio inossidabile BA/EP quelli realizzati in acciaio inossidabile 316L rappresentano lo standard di eccellenza indiscusso.
Acciaio inossidabile di grado 316L: Il basso contenuto di carbonio ($0.03\%$ La resistenza (massima) dell'acciaio inossidabile 316L previene la precipitazione di carburi durante la saldatura orbitale, garantendo che le zone di saldatura rimangano resistenti alla corrosione e strutturalmente integre. Inoltre, il suo contenuto di molibdeno migliora la resistenza alla corrosione per vaiolatura e interstiziale, in particolare quando si maneggiano tracce di umidità o componenti corrosivi.
Tubi ricotti brillanti (BA): I tubi BA vengono ricotti in un forno ad atmosfera controllata e priva di ossigeno. Questo processo produce una finitura superficiale interna brillante e liscia (in genere con una rugosità superficiale di $Ra \le 0.4\,\mu m$ or $15\,\mu in$I tubi BA sono ampiamente utilizzati per gas analitici generici (ad esempio, elio, argon, azoto) dove è richiesta un'elevata purezza standard.
Tubi elettrolucidati (EP): Per applicazioni ad altissima purezza, produzione di semiconduttori e gas estremamente reattivi o corrosivi, è obbligatorio l'utilizzo di tubi EP. La superficie interna subisce un processo di levigatura elettrochimica che elimina picchi e valli microscopici, passiva lo strato di ossido di cromo e ottiene una finitura superficiale eccezionalmente liscia.$Ra \le 0.15\,\mu m$ or $6\,\mu in$Questa rugosità superficiale estremamente bassa riduce al minimo le zone morte, previene l'adsorbimento/desorbimento delle molecole di gas e riduce drasticamente la generazione di particelle e i tempi di asciugatura durante lo spurgo.
Gestione di diversi gas: gas inerti vs. gas reattivi/tossici
Nella scelta del materiale è necessario tenere conto anche della natura chimica del gas da trasportare:
Gas inerti (elio, argon, azoto): L'acciaio inossidabile BA 316L è generalmente sufficiente. Questi gas non reagiscono con le pareti dei tubi, ma è necessario impedire l'ingresso di umidità e aria per mantenerne la purezza.
Gas ossidanti (ossigeno, protossido di azoto): Tutti i componenti, inclusi tubi, raccordi, regolatori e valvole, devono essere sottoposti a una pulizia specifica per l'utilizzo con ossigeno (sgrassatura per rimuovere ogni traccia di idrocarburi) al fine di eliminare i rischi di incendio ed esplosione, in conformità con la norma CGA G-4.1.
Gas infiammabili (idrogeno, acetilene, metano): I sistemi di tubazioni richiedono ventilazione meccanica dedicata, dispositivi antiritorno di fiamma (per l'acetilene) e raccordi saldati a tenuta stagna. L'utilizzo di tubazioni in rame è severamente vietato per l'acetilene a causa del rischio di formazione di composti esplosivi di acetiluro di rame.
Gas corrosivi e tossici (ammoniaca, cloro, acido cloridrico): L'acciaio inossidabile EP 316L è essenziale, spesso integrato da leghe di nichel speciali come l'Hastelloy per ambienti estremi. I sistemi devono essere dotati di tubazioni a doppio contenimento o essere alloggiati in armadi dedicati per l'aspirazione dei gas.
Configurazione del sistema e gestione della pressione
Una configurazione di distribuzione ben progettata bilancia una dinamica dei fluidi ottimale con la sicurezza strutturale, riducendo al minimo le cadute di pressione e mantenendo parametri di erogazione precisi per ogni strumento.
Dimensionamento della condotta principale e calcolo della caduta di pressione
La progettazione di un sistema centralizzato di distribuzione del gas richiede un calcolo accurato delle portate di picco, dei fattori di utilizzo simultaneo e delle cadute di pressione ammissibili. Se una condotta è sottodimensionata, gli strumenti a valle subiranno una riduzione della pressione quando più utenti preleveranno gas contemporaneamente.
Il calcolo della caduta di pressione ($\Delta P$Il calcolo del flusso attraverso la rete di tubazioni si basa su principi di fluidodinamica adattati ai gas comprimibili, come l'equazione di Darcy-Weisbach o formule semplificate per il flusso isotermico:
$$\Delta P = f \cdot \frac{L}{D} \cdot \frac{\rho v^2}{2}$$
Dove:
$f$ = Fattore di attrito di Darcy (dipendente dal numero di Reynolds e dalla rugosità del tubo)
$L$ = Lunghezza equivalente del tubo (compresi raccordi, valvole e curve)
$D$ = Diametro interno del tubo
$v$ = Velocità del gas
Buone pratiche di progettazione: Le velocità del gas all'interno dei collettori principali dovrebbero generalmente essere limitate per evitare vibrazioni indotte dal flusso e perdite di pressione eccessive (in genere mantenute al di sotto $ $ 15 a $20\,m/s$). I diametri esterni standard (OD) per le linee di laboratorio variano comunemente da $1/4$ pollice a $ $ 1 pollice, a seconda della distanza e della richiesta volumetrica.
Fasi di regolazione della pressione del gas
Per garantire sicurezza e stabilità, i sistemi centralizzati del gas utilizzano una filosofia di riduzione della pressione a più stadi:
Controllo primario della pressione (stadio sorgente): Situato nel collettore della fonte del gas o nell'armadio del gas. Questa fase riduce l'alta pressione del cilindro (fino a $ $ 150 a $200\,bar$) a una pressione di distribuzione intermedia (tipicamente $ $ 6 a $10\,bar$Molti collettori avanzati sono dotati di regolatori di commutazione automatica che passano senza soluzione di continuità da una batteria di bombole vuota a una batteria di riserva senza interrompere l'erogazione.
Controllo secondario della pressione (stadio del regolatore di linea): Posizionato a monte dei rami di distribuzione secondaria o entrando in zone di laboratorio specifiche. Ciò riduce ulteriormente la pressione a circa $ $ 3 a $5\,bar$, stabilizzando la linea contro le perdite per attrito a lungo termine.
Controllo del punto di utilizzo (PoU): Situato direttamente sulla postazione di lavoro o all'ingresso dello strumento (ad esempio, cromatografi a gas o spettrometri di massa). Un regolatore a membrana ad alta precisione e una valvola di intercettazione consentono all'utente finale di regolare finemente la pressione di erogazione fino ai requisiti operativi esatti (ad esempio, $ $ 1 a $2\,bar$) subito prima che il gas entri nell'apparecchiatura analitica.
Sistemi di rilevamento e allarme perdite
Anche la rete di tubazioni più robusta e progettata è vulnerabile a incidenti imprevisti. Un'architettura di sicurezza completa deve integrare il monitoraggio attivo, il contenimento automatizzato e i controlli di ventilazione di emergenza.
1. Sensori e rilevatori di gas
Il posizionamento strategico dei sensori di gas elettrochimici, a infrarossi o a perle catalitiche è obbligatorio. I sensori devono essere installati in prossimità di potenziali fonti di perdite:
Armadietti per le fonti di gas e locali per lo stoccaggio delle bombole.
Connessioni del collettore e gruppi regolatori di pressione.
Sotto i banchi di lavoro analitici che utilizzano gas tossici o infiammabili.
A livello del soffitto per i gas più leggeri dell'aria (ad esempio, l'idrogeno) o vicino al pavimento per i gas più pesanti dell'aria (ad esempio, l'argon, l'anidride carbonica).
2. Valvole di intercettazione automatiche (ASV)
I sistemi di sicurezza integrati collegano i sensori di gas direttamente alle valvole pneumatiche di arresto di emergenza (ESV) installate alla fonte del gas. Se un sensore rileva concentrazioni di gas superiori alle soglie di sicurezza preimpostate (ad esempio, $20\%$ al limite inferiore di esplosività per i materiali infiammabili, o ai livelli di pericolo immediato per i materiali tossici), il sistema attiva automaticamente le elettrovalvole per isolare l'alimentazione del gas alle bombole di origine, impedendo perdite continue nell'impianto.
3. Interblocchi di ventilazione
I locali e gli armadi chiusi per il gas devono essere dotati di sistemi di ventilazione meccanica controllata, collegati a interruttori di flusso d'aria e rilevatori di gas. Se il flusso d'aria di ventilazione scende al di sotto dei tassi di ricambio d'aria richiesti, o se viene rilevata una perdita di gas, un sistema di interblocco può contemporaneamente chiudere le valvole di alimentazione del gas in ingresso, attivare allarmi visivi/acustici e azionare ventilatori di emergenza per espellere in sicurezza i vapori pericolosi nell'atmosfera esterna.

Regolatore di pressione del gas speciale monostadio UHP
Conclusione
Ingegneria del gas centralizzata La progettazione di impianti idraulici è molto più di una semplice operazione idraulica; si tratta di una disciplina fondamentale per le infrastrutture scientifiche, che tutela il personale, protegge le apparecchiature analitiche di alto valore e garantisce la ripetibilità degli esperimenti. Attenendosi rigorosamente agli standard globali riconosciuti (come NFPA 55 e CGA), selezionando materiali di prima qualità come i tubi in acciaio inossidabile BA/EP 316L, progettando layout precisi con gestione della caduta di pressione e integrando sistemi di sicurezza avanzati, le imprese di ingegneria, approvvigionamento e costruzione (EPC) e i responsabili di laboratorio possono realizzare impianti a prova di futuro.
Investire oggi in standard professionali di progettazione per le tubazioni dei gas di laboratorio e in un'esecuzione da parte di esperti getta le solide basi per la sicurezza, l'efficienza e la ricerca all'avanguardia di domani.
