Perché la prova di impatto Charpy è così importante?

{{{sourceTextContent.subTitle}}}

Prova di impatto Charpy

{{{sourceTextContent.description}}}

Introduzione
Molte persone credono erroneamente che, se l’acciaio possiede una resistenza sufficiente, sia intrinsecamente sicuro. Tuttavia, trascurano un rischio fatale: anche i materiali ad alta resistenza possono subire improvvisamente fratture fragili senza alcun preavviso, causando incidenti ingegneristici. Il metodo in grado di valutare efficacemente questo rischio è la prova di impatto Charpy. Questa prova misura l’energia assorbita dal materiale prima della frattura, consentendo così di studiare il comportamento duttile e fragile dei materiali metallici a temperatura ambiente, ad alte o basse temperature.

Per condurre con successo una prova di impatto Charpy, è indispensabile una macchina di prova stabile, precisa e conforme alle norme. La macchina di prova Liangong è la scelta ideale per le prove di tenacità dei materiali.

1. Prova di impatto Charpy: “Controllo di sicurezza” per le strutture ingegneristiche

La prova di impatto Charpy consiste nel far cadere un pendolo da un’altezza specificata su un provino intagliato, misurando così l’energia d’impatto assorbita (Ak) e la tenacità all’urto del materiale.

· Elevato assorbimento di energia → Il materiale presenta una buona tenacità e subirà una significativa deformazione plastica prima di rompersi. Si manifesteranno chiari segnali di preallarme ed è meno probabile che si verifichi una rottura improvvisa di tipo fragile.

· Basso assorbimento di energia → Il materiale è altamente fragile, con una deformazione plastica minima o addirittura assente prima della rottura. È soggetto a rotture improvvise senza alcun segno evidente di preallarme.

Tuttavia, le intagliature dei provini per la prova di impatto Charpy non vengono realizzate in modo casuale. Devono essere conformi ai requisiti specificati nelle norme pertinenti (come GB/T 229, ISO 148-1, ASTM E23, ecc.), inclusi la forma, la profondità e la rugosità delle intagliature. A tal fine vengono utilizzate attrezzature di lavorazione specializzate (come il tornio idraulico per intagli di provini di prova di impatto fornito da Liangong Testing, che utilizza una tecnologia brevettata e garantisce pienamente l’accuratezza geometrica degli intagli dei provini per la prova di impatto a pendolo).

Una volta completata la lavorazione dell’intaglio, al fine di verificare ulteriormente se l’intaglio del campione soddisfa i requisiti normativi, è necessario anche un proiettore per intagli di provini da prova di impatto per effettuare un’ispezione e una verifica ingrandite dell’intaglio. (Ad esempio, il proiettore per intagli di provini da prova di impatto fornito da Liangong Testing dispone di propri diritti di proprietà intellettuale e dei relativi brevetti. Lo schermo presenta graduazioni chiare e indica anche l’intervallo di tolleranza, il valore dell’angolo e la linea di profondità. È in grado di rilevare con precisione l’errore dimensionale geometrico dell’intaglio, garantendo che il campione sia conforme agli standard di prova.)

2. I punti chiave che devono essere controllati durante l’esperimento

Temperatura di prova: da -20 ℃, -60 ℃, -110 ℃, fino alle temperature ultra-basse di -196 ℃ e -270 ℃ (Ad esempio, per soddisfare i requisiti di temperatura dei vari materiali sottoposti a prova, Liangong Testing ha sviluppato e prodotto diversi tipi di provatrici di impatto a bassa temperatura. I prodotti standard coprono un intervallo di temperatura di prova compreso tra +600 ℃ e -196 ℃. Inoltre, in base alle esigenze dei clienti, è stata appositamente sviluppata e prodotta anche una macchina per prove di impatto a elio liquido a doppia camera con intervalli di temperatura di -196 ℃ e -270 ℃.)
Intaglio: intaglio a V / intaglio a U (determinato specificatamente in base alle norme e ai requisiti)
Energia assorbita (in joule J): conforme ai requisiti delle specifiche (ad esempio 47 J/60 J/120 J, ecc.)
Morfologia della frattura: frattura fragile (fibrosa, con deformazione plastica) / frattura duttile (lucida e piatta, rottura improvvisa)
Base dei dati: Per ogni lotto di campioni, se sono presenti 3 o più campioni con le stesse specifiche e sottoposti a prova nelle stesse condizioni, il valore medio ottenuto dopo l’eliminazione dei valori anomali deve essere considerato come base per la valutazione della tenacità all’urto del materiale (il numero specifico di campioni e i criteri per l’identificazione dei valori anomali devono essere determinati in base alle norme di prova pertinenti e ai requisiti effettivi della prova).


3. Copertura delle applicazioni chiave in tutti gli scenari
La prova di impatto Charpy è una voce di controllo obbligatoria per i componenti/materiali chiave (soggetti a carichi d’urto e a rischio di frattura fragile) nei seguenti settori (in conformità con i requisiti delle corrispondenti norme nazionali o industriali):
Serbatoi a pressione (componenti sottoposti a pressione), condotte industriali sotto pressione
Acciaio strutturale per l’ingegneria navale, acciaio strutturale chiave per le navi
Apparecchiature per impiego a basse temperature soggette a carichi d’urto
Acciaio strutturale per edifici in climi freddi (come l’acciaio utilizzato per ponti e le strutture portanti di grattacieli)


4. Approfondimenti ingegneristici realistici
I due materiali possono avere lo stesso limite di snervamento e la stessa resistenza alla trazione, ma presentano una differenza significativa nella tenacità all’urto. I due materiali possono avere lo stesso limite di snervamento e la stessa resistenza alla trazione, ma presentano una differenza significativa nella tenacità all’urto. Affidarsi esclusivamente agli indicatori di resistenza non consente di individuare i potenziali rischi di frattura fragile dei materiali. Solo attraverso la prova di impatto Charpy è possibile evidenziare con precisione la differenza di tenacità tra i materiali, gettando così le basi per la prima linea di difesa della sicurezza ingegneristica.

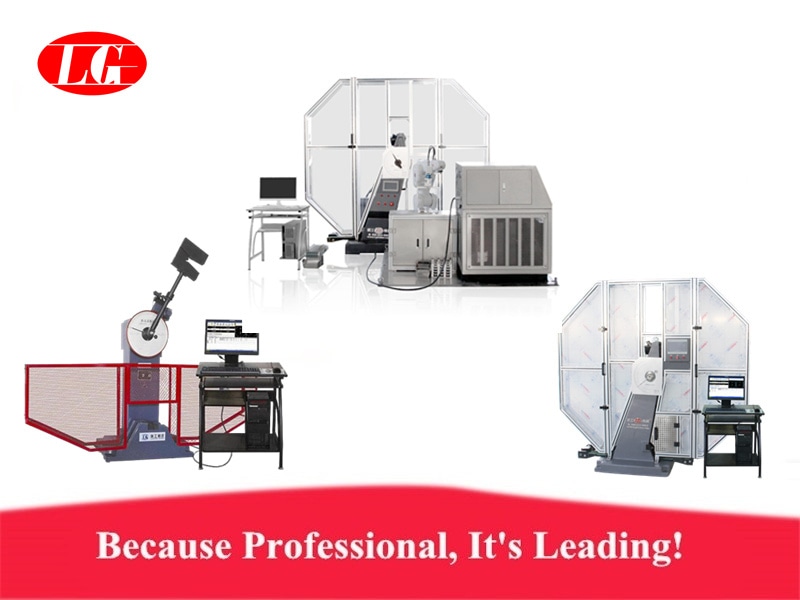

La macchina per prove di impatto Charpy è l’attrezzatura fondamentale per l’esecuzione di questa prova. Pertanto, l’acquisto di una macchina per prove di impatto conforme alle norme pertinenti, in grado di fornire dati accurati, stabile e affidabile, nonché adatta alle effettive esigenze di prova, rappresenta un passo importante per garantire l’accuratezza delle prove sulle prestazioni dei materiali ed evitare rischi per la sicurezza ingegneristica.

La macchina per prove di impatto fornita da Liangong Testing tiene conto sia della stabilità che della precisione di rilevamento nella sua progettazione strutturale. La potenza totale di assorbimento delle perdite per attrito è inferiore allo 0,5% del valore nominale dell’energia (in linea con i requisiti delle norme di prova pertinenti). Il corpo principale e la base dell’apparecchiatura sono realizzati in acciaio fuso, un materiale rigido, stabile, resistente agli urti e non soggetto a deformazioni, che garantisce un funzionamento stabile a lungo termine e una lunga durata.

Inoltre, è disponibile un modello di fascia alta completamente automatico, dotato di un sistema robotizzato e di uno strumento automatico a bassa temperatura, in grado di eseguire prove su larga scala senza intervento umano, compatibile con un funzionamento continuo 24 ore su 24, con un tasso di guasto su 72 ore pari solo allo 0,8%, e in grado di soddisfare efficacemente le esigenze delle prove industriali su larga scala.
