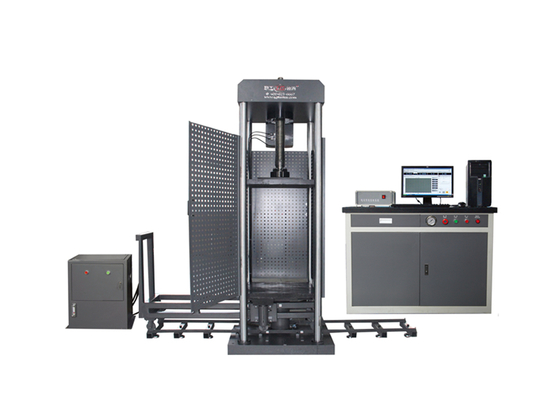

LGPY-055-DD Macchina per prove di compressione a fatica su schiuma spugnosa (tipo elettrico)
{{{sourceTextContent.subTitle}}}
Macchina per prove di compressione a fatica
{{{sourceTextContent.description}}}
Panoramica:
Viene utilizzata principalmente per la prova di compressione alternata di materiali polimerici espansi e per la misurazione del tasso di deformazione residua, al fine di determinare le caratteristiche di fatica dinamica del materiale. Il numero di prove, il valore della forza visualizzato e la frequenza di impatto possono essere impostati liberamente. L’intera macchina è di facile utilizzo e manutenzione. Caratterizzata da un’elevata affidabilità, soddisfa i requisiti di prova previsti dalla norma ISO 3385
Specifiche tecniche dell’apparecchiatura:
1, capacità di carico massima: 0 ~ 2000 N
2, frequenza di compressione alternata: regolabile da 0 a 3 Hz
3, corsa di compressione alternata: 100 mm
4, diametro della piastra di pressione: φ250 mm
5, capacità di carico massima: 2000 N
6, diametro della piastra di pressione: piastra di pressione a falsa anca
7. Materiale della piastra superiore: acciaio al carbonio 45#
8. Dimensioni del pallet di supporto inferiore: 400 mm × 400 mm
9. Materiale del pallet inferiore: acciaio al carbonio 45#
10. La serie di fori di scarico sulla piastra ha un diametro di 6 mm e la distanza tra i fori è di 20 mm
11. Numero di cicli di prova: regolabile da 0,1 a 10 milioni di cicli
12, Modalità di visualizzazione del valore di forza e della frequenza: display touch screen a colori
13, Tipo di alimentazione: trifase, 380 V, 50 Hz
Principio di funzionamento:

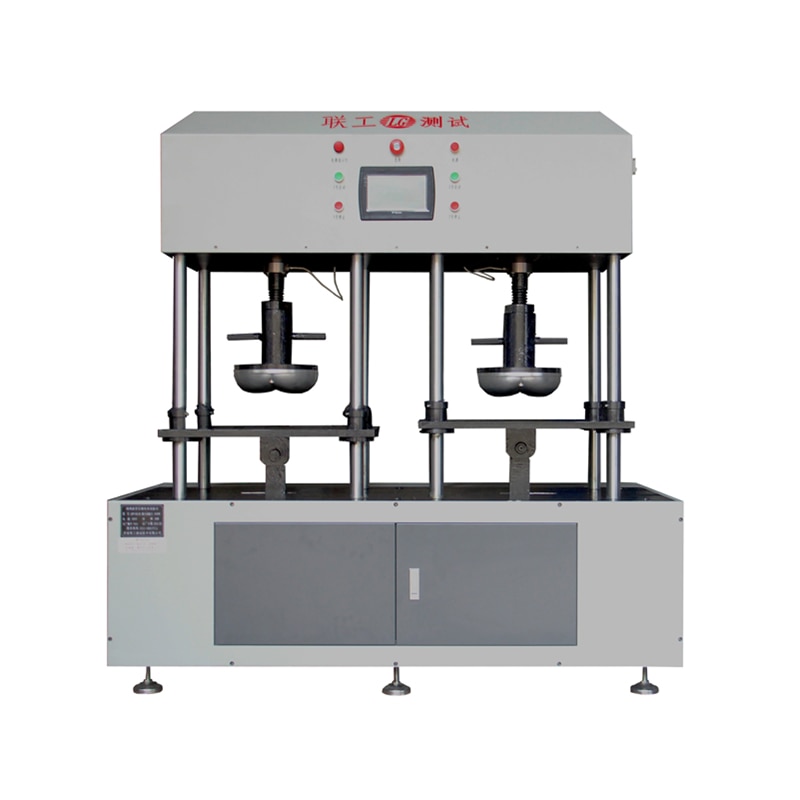

1, Stazione di prova: due stazioni di lavoro (opzionale: stazione singola).
2. Metodo di regolazione dell’ampiezza di prova: l’ampiezza viene regolata manualmente tramite indicatori visivi; il conteggio del numero di cicli avviene tramite contatori, mentre la frequenza viene visualizzata sul frequenzimetro; il sistema di controllo è dotato di funzionalità anti-interferenza.
3, Principio di vibrazione: il motore a regolazione di velocità con conversione di frequenza aziona il meccanismo sincrono per far ruotare la manovella (equivalente alla struttura a camme) e muovere l’asta di guida su e giù. L’estremità superiore dell’asta di guida è collegata a una staffa per il fissaggio del campione di sedile, in modo che il sedile possa vibrare sia verso l’alto che verso il basso. Corsa di 25 mm (regolabile tra 0 e 50 mm a seconda delle esigenze). L’ampiezza di vibrazione viene regolata manualmente ed è presente una scala graduata visibile nella posizione di regolazione.
4. Posizionare sul sedile uno stampo dell’anca che simuli il peso del corpo umano. Lo stampo dell’anca è cavo per consentire l’aggiunta di acqua al fine di regolare il peso.
5. La regolazione della conversione di frequenza può essere impostata direttamente tramite il convertitore di frequenza e conteggiata dal contatore inferiore. La frequenza di carico può essere calcolata in base al tempo. Frequenza non inferiore a 0 Hz-3 Hz (regolabile in base alle esigenze).
6. Quadro di comando: la disposizione è composta principalmente da contatore, pannello di comando dell’inverter, frequenzimetro e pulsanti. È appeso sul lato dell’unità principale, in una posizione comoda per l’operatore.
