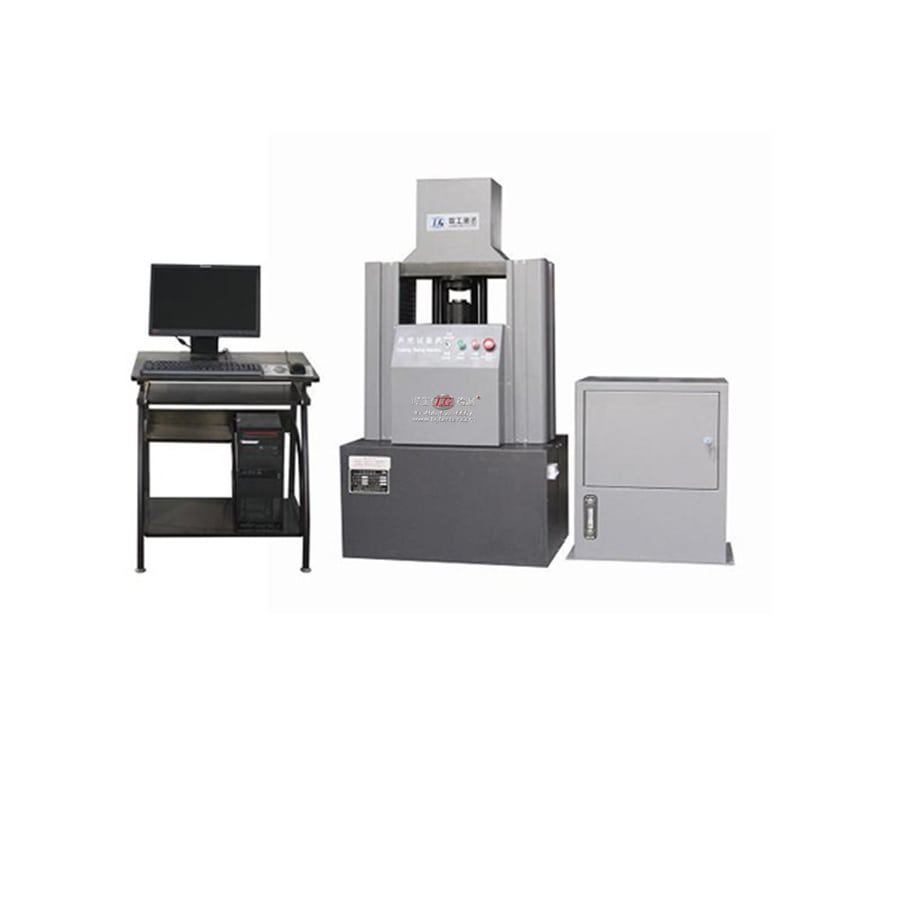

GBW-60B - Macchina per prove di coppatura a controllo computerizzato

{{{sourceTextContent.subTitle}}}

Macchina per prove di coppatura

{{{sourceTextContent.description}}}

La macchina per prove di concavità GBW-60B è un'apparecchiatura specializzata per l'esecuzione di prove di duttilità su lamiere e nastri metallici ed è attualmente l'unica apparecchiatura in grado di valutare le prestazioni di deformazione plastica dei materiali metallici. È conforme alla norma nazionale GB/T 4156 «Materiali metallici - Lamiere e nastri - Prova di cupatura Erichsen» e soddisfa i requisiti del regolamento di verifica JJG583 relativo alle macchine per prove di cupatura.
3. Caratteristiche principali
3.1. La macchina per prove di penetrazione con coppa adotta un nuovo principio strutturale, in grado di garantire un controllo costante della velocità. (In passato, l’energia fornita dal serbatoio dell’olio non consentiva un controllo costante della velocità, inoltre la precisione e l’accuratezza del sensore idraulico erano inferiori).
3.2. La nostra azienda ha prodotto un nuovo tipo di macchina per prove di penetrazione con coppa, che ha già sostituito la precedente fonte di olio con un sistema di carico della velocità a motore servoelettrico permanente; allo stesso tempo, il sensore idraulico è stato sostituito da un sensore di tipo dyadic, migliorando notevolmente la precisione e l’accuratezza del valore di penetrazione.
3.3. Lo strumento di misurazione della sporgenza della coppa è dotato di un sensore di spostamento a reticolo ad alta precisione importato, con un errore di indicazione pari a ≤ ± 0,02 mm, migliorando così la controllabilità e l’accuratezza della macchina.
3.4. Sia dal punto di vista della configurazione hardware che del principio di trasmissione della forza, la macchina è stata notevolmente migliorata rispetto al modello originale; dotata di controllo computerizzato, è in grado di garantire un funzionamento ottimale e di fornire risultati quali report, archiviazione, elaborazione in batch, tracciamento di curve e così via. Gli strumenti di misurazione della coppa misurano il reticolo, garantendo una migliore controllabilità della macchina.
4. Parametri tecnici principali
4.1. Forza di prova massima: 60 kN
4.2. Intervallo della forza di prova: 0,2 kN ~ 60 kN
4.3. Precisione della forza: ± 1%
4.4. Precisione di prova: precisione del valore di imbozzatura ± 0,02 mm
4.5. Velocità di prova: 2~100 mm/min (controllo della velocità costante a qualsiasi velocità)
4.6. Stampo per punzone e coppa: φ20 ± 0,05
Diametro interno del fermo fustella: Φ33 ± 0,1 mm
Diametro interno dello stampo: Φ27 ± 0,05 mm
4.7. Larghezza massima della lamiera: 100 mm
4.8. Spessore del campione in serraggio: 0,05~2 mm (sensori ad alta precisione, consentono di eseguire prove su lamiere ultrasottili)
4.9. Corsa del punzone: 60 mm
4.10. Corsa di serraggio: 40 mm
4.11. Carico massimo del punzone: 60 kN
4.12. Carico massimo di serraggio: 25 kN
4.13. Risoluzione della coppa: 0,01 mm
4.14. Olio idraulico: olio idraulico n. 46
