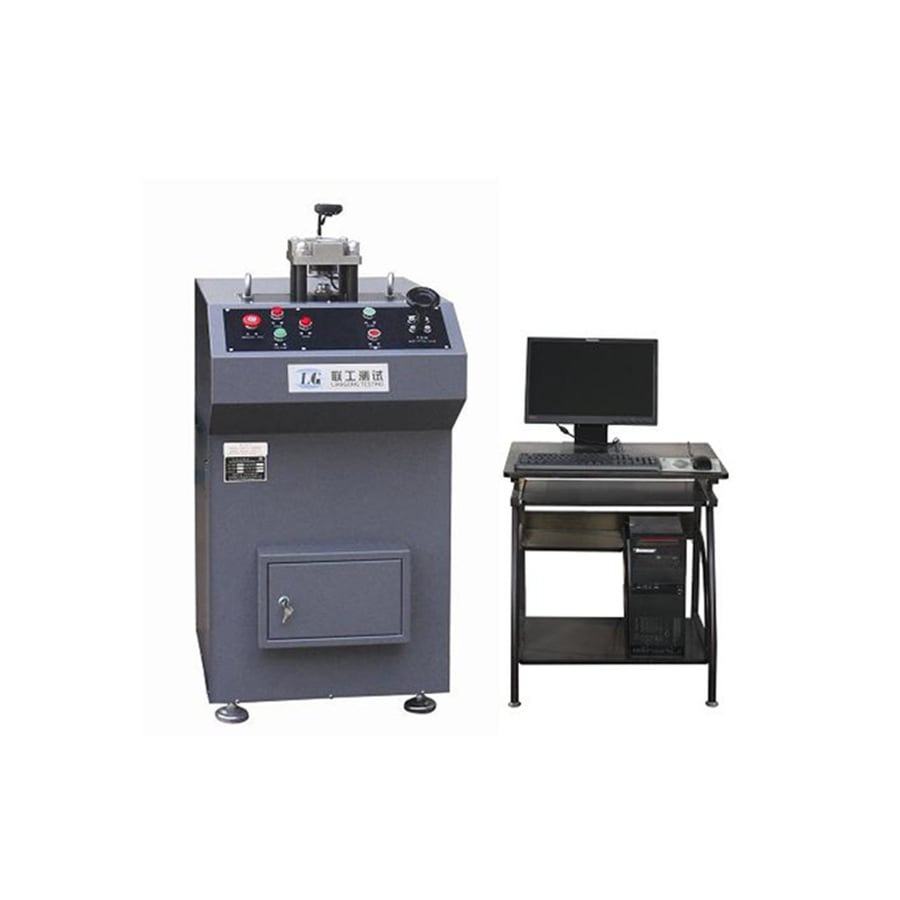

Macchina di prova per coppe di imbutitura con controllo computerizzato GBC-60W

{{{sourceTextContent.subTitle}}}

Macchina per il collaudo di coppe per imbutitura profonda

{{{sourceTextContent.description}}}

Applicazione del dispositivo
Questa macchina è un’apparecchiatura di precisione destinata all’esecuzione di prove di prestazione di processo su lamiere e nastri metallici. Può essere utilizzata per valutare le caratteristiche di deformazione plastica di lamiere e nastri metallici durante il processo di prova. È inoltre impiegabile per verificare l’anisotropia delle lamiere di metalli non ferrosi. È inoltre in grado di testare materiali affini sostituendo gli stampi appropriati.
La prova di imbutitura Erichsen consiste nell’utilizzare una sfera d’acciaio o un punzone sferico di determinate specifiche per applicare pressione su un campione, con una forza di tenuta del grezzo di 10 kN attorno ad esso, fino a quando non si forma una fessura penetrante nel campione. A questo punto, la profondità di penetrazione del punzone (mm) costituisce il valore di imbutitura della lamiera, utilizzato per determinare le prestazioni di deformazione plastica del materiale.
La prova di imbutitura profonda consiste in un processo in cui una striscia di lamiera sottile o un nastro viene trasformata in pezzi circolari mediante una lama da taglio. Il campione viene pressato tra un fermo e uno stampo e, sotto la forza d’impatto applicata dal punzone, subisce una deformazione plastica lungo la direzione radiale, con il risultato che viene ricavata in un’unica operazione una coppa cilindrica. Questo test viene utilizzato per misurare l’anisotropia del materiale, indicata dal tasso di formazione dell’orecchio.
Come provini vengono utilizzati dischi circolari e il rapporto di imbutitura, ovvero il rapporto tra il diametro del disco e il diametro del punzone, è pari a 1,8.
3. Norma di prova:
GB/T 4156 / ISO 20482 Materiali metallici - Lamiere e nastri - Prova di formatura a coppa di Erichsen
GB/T 24183 / ISO 11531 / EN 1669 Materiali metallici - Lamiere e nastri - Prova di formazione del bordo
GB/T 5125 Metodo di prova di imbutitura profonda di metalli non ferrosi
GB/T 9753 / ISO 1520 Vernici e smalti - Prova di imbutitura
GB/T 15825 Formabilità delle lamiere e metodi di prova
