LGZY-30TBT - Macchina per la preparazione di campioni con coppette imbutite

{{{sourceTextContent.subTitle}}}

Macchina per la preparazione di campioni in provette

{{{sourceTextContent.description}}}

Innanzitutto, descrizione del dispositivo:
Al fine di ottenere campioni circolari per coppe di imbutitura profonda, la nostra azienda fornisce un alimentatore pneumatico per stampi, conforme ai requisiti della norma GBT24183-2021 "Materiali metallici - Lamiere e nastri - Prova di orecchiatura", per la produzione di dischi circolari da φ60 mm; lo spessore dei campioni preparati varia da 0,15 a 3 mm. L’utilizzo di un’unica fonte di azionamento per azionare contemporaneamente più componenti garantisce un ritmo di lavorazione uniforme, un’elevata precisione di lavorazione e una maggiore efficienza produttiva.

In secondo luogo, schema strutturale:

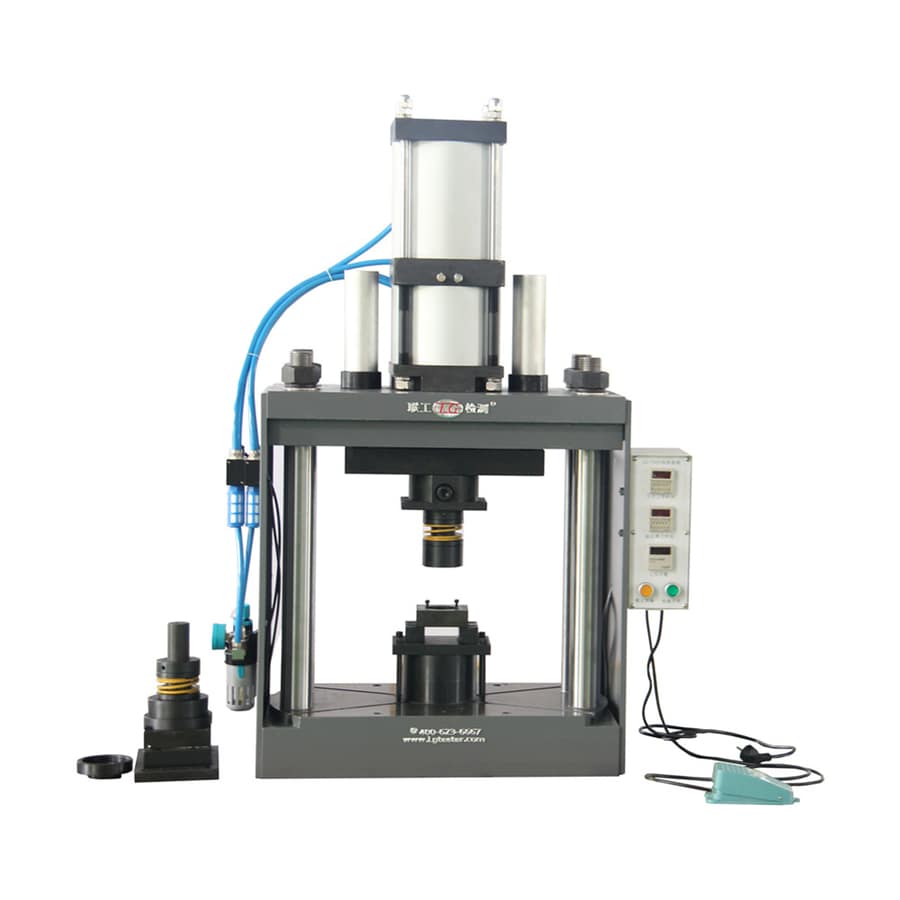

Il dispositivo comprende il corpo di base, la parte di azionamento, la parte di guida, il sistema pneumatico, il sistema di controllo elettrico, il componente dello stampo inferiore, i componenti di montaggio dello stampo superiore, ecc.; Il cilindro pneumatico-idraulico di potenziamento funge da elemento di azionamento; il componente dello stampo inferiore è disposto sulla parte superiore della base; i due lati della base sono dotati di elementi di supporto, sotto i quali è disposta la scanalatura di guida; il componente dello stampo superiore è disposto in modo scorrevole nella colonna di guida; Un lato del componente superiore dello stampo è dotato di un blocco con interruttore a pedale, utilizzato per commutare il percorso dell’aria della valvola di inversione; Durante il funzionamento, è sufficiente far passare manualmente il campione di nastro tagliato a una larghezza di 100 mm attraverso la matrice di pressatura e premere il pulsante dell’«interruttore a pedale» per avviare l’operazione di tranciatura.
