Capire gli anelli collettori ad albero cavo: perché sono necessari nei sistemi a giunto cardanico

{{{sourceTextContent.subTitle}}}

Capire gli anelli colletori ad albero cavo: perché sono necessari nei sistemi a giunto cardanico

{{{sourceTextContent.description}}}

I sistemi a giunto cardanico e pan-tilt-zoom (PTZ) si basano sulla rotazione continua per seguire i bersagli, stabilizzare le telecamere o scansionare un ambiente. Ma la rotazione pone un problema ingegneristico fondamentale: come trasmettere alimentazione, dati e segnali da una base fissa a una piattaforma rotante senza attorcigliare o usurare i cavi?

È qui che entra in gioco l’anello collettore: un connettore elettrico rotante che consente la trasmissione continua attraverso un’interfaccia rotante. Un anello collettore ad albero cavo fa un ulteriore passo avanti, incorporando un foro centrale attraverso il quale cavi aggiuntivi, fibre ottiche o componenti meccanici possono passare direttamente attraverso l’asse di rotazione, anziché essere instradati attorno ad esso.

Per i dispositivi a giunto cardanico, questo design offre un vantaggio pratico: il cablaggio interno per telecamere, sensori o motori di stabilizzazione può passare attraverso il centro dell’unità, mantenendo compatto l’assemblaggio complessivo e riducendo il rischio di grovigli di cavi durante la rotazione.

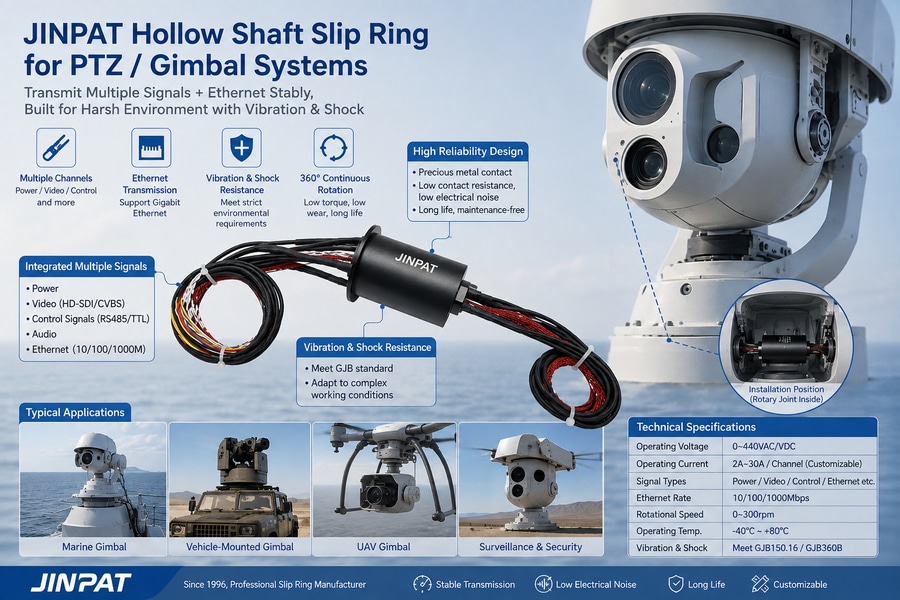

La serie JINPAT LPT applica questo principio aggiungendo l’integrazione di segnali multicanale e un percorso Ethernet dedicato, consentendo ai sistemi a giunto cardanico di trasmettere sia segnali di controllo convenzionali sia dati di rete ad alta velocità attraverso la stessa interfaccia rotante. Ciò è particolarmente rilevante per le moderne telecamere a giunto cardanico che trasmettono video in streaming o grandi volumi di dati dei sensori in tempo reale.

Poiché i gimbal sono spesso montati su piattaforme mobili — droni, veicoli o bracci robotici — sono anche esposti a vibrazioni e urti meccanici durante il funzionamento. Gli anelli collettori utilizzati in questi ambienti necessitano di strutture di contatto interne progettate per resistere alle interruzioni di connessione causate da questo movimento costante, il che rappresenta una considerazione progettuale fondamentale alla base della serie LPT.

In sintesi, gli anelli di contatto ad albero cavo come la serie LPT affrontano due sfide contemporaneamente: un instradamento efficiente dei cavi all’interno dell’asse di rotazione e una trasmissione affidabile di segnali multipli in condizioni di sollecitazioni meccaniche reali.
