Anello collettore per turbine eoliche vs anello collettore per robot industriali | Differenze di progettazione e sfide applicative

{{{sourceTextContent.subTitle}}}

Sfide relative agli scenari applicativi e strategie di progettazione ottimizzata per conduttori rotanti industriali

{{{sourceTextContent.description}}}

L'energia eolica e i robot industriali sono i due scenari applicativi principali più rappresentativi per gli anelli collettori di fascia alta. Queste due tipologie di apparecchiature presentano condizioni operative, parametri ambientali, standard di durata e logica di movimento completamente diversi, il che comporta requisiti essenziali e differenziati per gli anelli collettori in termini di capacità di carico di potenza, adattabilità ambientale, resistenza all'usura e precisione di trasmissione.
Gli anelli collettori generici presenti sul mercato non sono in grado di adattarsi contemporaneamente a questi due scenari estremi. Una scelta indiscriminata può facilmente causare guasti quali corrosione, instabilità del segnale, interruzioni dovute all’usura e rapida riduzione della durata di vita. Partendo da cinque dimensioni fondamentali, tra cui classe di potenza, adattamento ambientale, standard di durata, caratteristiche operative e principali punti critici, questo articolo confronta in modo approfondito le differenze di progettazione e le sfide applicative degli anelli collettori per turbine eoliche e di quelli per robot industriali, e illustra soluzioni personalizzate professionali per fornire un riferimento affidabile per la scelta nel settore.

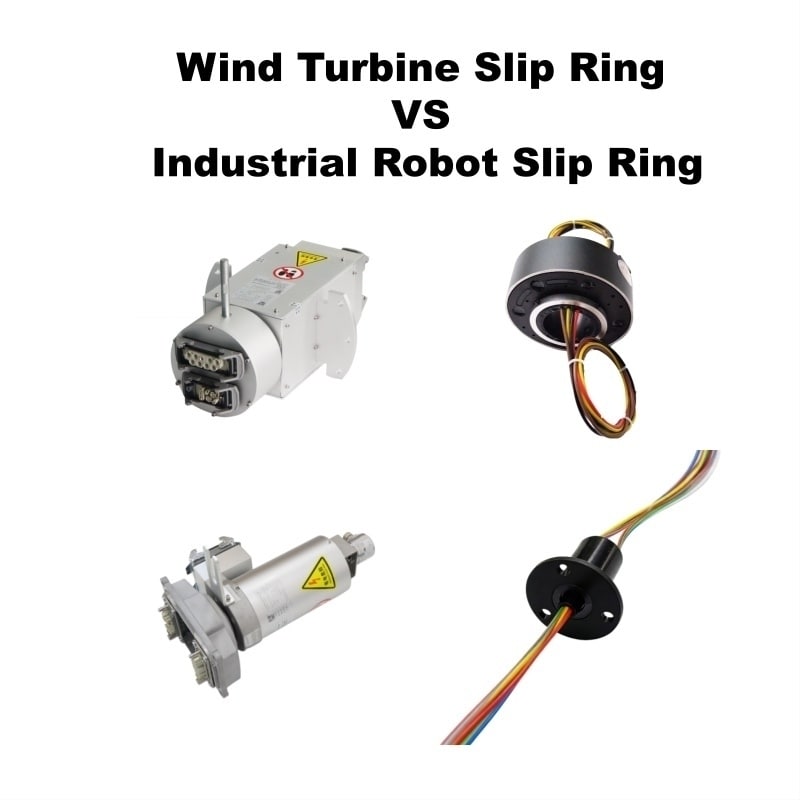

1. Panoramica delle principali differenze di progettazione tra gli anelli collettori dei due scenari
Le apparecchiature eoliche puntano su una durata di servizio estremamente lunga, resistenza a condizioni esterne estreme e trasmissione continua di potenza elevata; mentre i robot industriali puntano sull’adattamento ad ambienti puliti, resistenza alla fatica da movimento alternato ad alta frequenza e trasmissione di segnali ad alta precisione. Le differenze nei parametri fondamentali sono le seguenti:
Confronto Dimensione Anello colletore per turbine eoliche (parchi eolici onshore e offshore) Anello colletore per robot industriali (linea di produzione automatizzata)
Classe di potenza Elevata potenza e carico elevato, adatto ad apparecchiature eoliche di livello megawatt, in grado di supportare la trasmissione continua di correnti elevate e alta tensione Principalmente potenza media e bassa, incentrato sulla trasmissione accurata del segnale con alimentazione ausiliaria a bassa potenza; la precisione del segnale ha la massima priorità
Adattabilità ambientale Condizioni di lavoro esterne difficili, resistente alla corrosione da nebbia salina in mare aperto, all’alternanza di temperature alte e basse, alle tempeste di sabbia, alla pioggia e ad ambienti con elevata umidità Condizioni di lavoro pulite in ambienti interni, adatte a officine prive di polvere/sterili, che richiedono un funzionamento privo di polvere, senza olio, a bassa rumorosità e a zero inquinamento
Requisiti di durata utile Adattati a una durata utile complessiva della macchina di 20 anni, con una vita utile di rotazione di decine di milioni di giri e un ciclo ultra-lungo esente da manutenzione Adatto alla rotazione alternata ad alta frequenza, con una durata di rotazione di milioni di giri; requisiti fondamentali di prestazioni antifatica, anti-intermittenza e antiusura
Caratteristiche operative: rotazione continua a bassa velocità, condizioni di lavoro stabili, funzionamento ininterrotto 24 ore su 24, avviamenti e arresti rari e commutazioni Rotazione alternata multiangolare ad alta velocità, frequenti avviamenti-arresti e commutazioni, ampie fluttuazioni istantanee del carico
Punti critici principali: Corrosione da nebbia salina, invecchiamento dell’isolamento, usura da funzionamento a lungo termine, costi di funzionamento e manutenzione all’aperto estremamente elevati; jitter del segnale, funzionamento a scatti, contaminazione da olio e polvere, guasti da fatica dei contatti causati da frequenti commutazioni

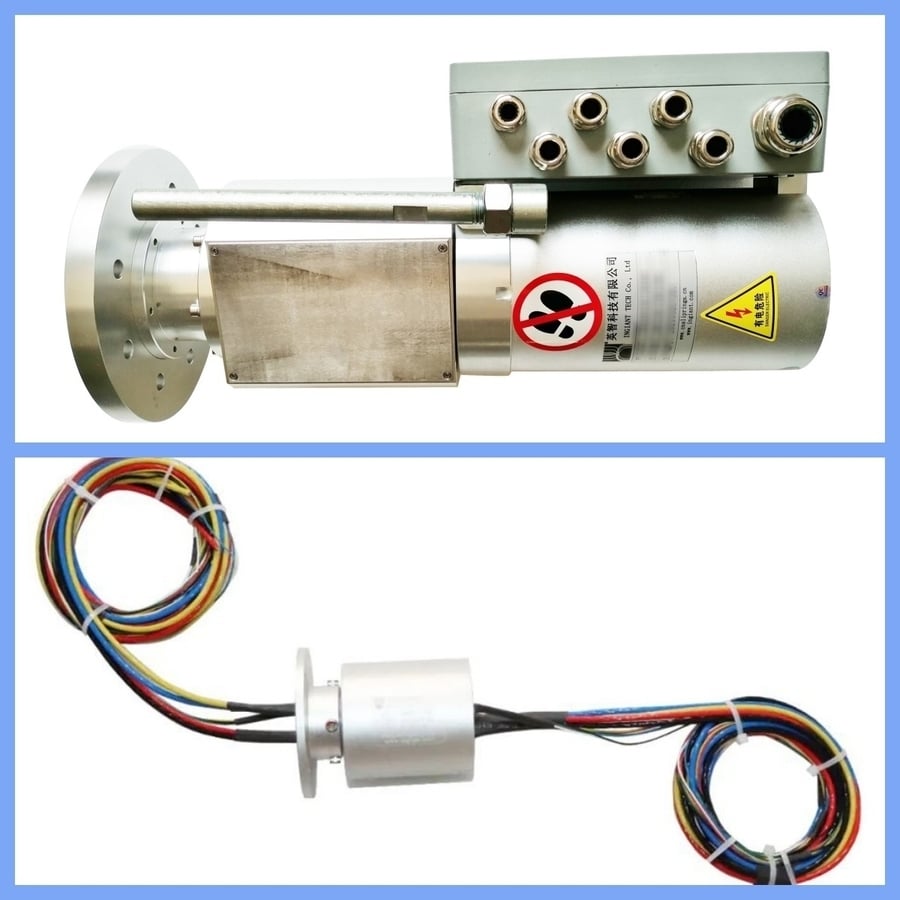

2. Anello di contatto per turbine eoliche: design per impieghi gravosi con resistenza alle condizioni climatiche estreme e durata di servizio ultra-lunga senza necessità di manutenzione
Gli anelli di contatto per turbine eoliche sono installati principalmente sulle parti rotanti della navicella e del mozzo delle turbine eoliche onshore e offshore, svolgendo le funzioni fondamentali di alimentazione ad alta potenza, trasmissione dei segnali di controllo e dei dati dei sensori per i sistemi di regolazione del passo. Le turbine eoliche presentano difficoltà operative e di manutenzione dopo l’installazione, in particolare quelle offshore, che comportano costi di manutenzione dovuti ai fermi macchina estremamente elevati. Pertanto, i concetti progettuali fondamentali degli anelli di contatto per turbine eoliche sono la resistenza a condizioni estreme, una durata di servizio ultra-lunga, bassa manutenzione e un’elevata stabilità dell’isolamento.
Per adattarsi agli ambienti offshore ostili, caratterizzati da elevata presenza di nebbia salina, alta umidità, sbalzi termici drastici ed erosione da tempeste di sabbia, gli anelli collettori professionali per il settore eolico adottano una struttura anticorrosiva integrata e completamente sigillata. L’involucro è realizzato in lega anticorrosiva ad alta resistenza, sottoposta a molteplici processi di passivazione e verniciatura anticorrosiva. La struttura interna di tenuta multistrato isola completamente l’ingresso di vapore acqueo, nebbia salina e polvere, eliminando alla radice la corrosione dei metalli, l’invecchiamento dell’isolamento, le perdite elettriche e i guasti da cortocircuito, garantendo così un funzionamento stabile in qualsiasi condizione climatica.
Per soddisfare i requisiti di una durata di servizio ultra-lunga, con decine di milioni di giri, e di un adattamento completo alla macchina per 20 anni, il prodotto adotta coppie di contatto ad alta resistenza e resistenti all’usura, abbinate a una struttura autolubrificante a lunga durata, che riduce notevolmente le perdite per attrito durante il funzionamento ininterrotto a lungo termine e inibisce efficacemente pericoli latenti quali la deriva della resistenza di contatto e l’invecchiamento da usura. Nel contempo, il circuito di trasmissione ad alta corrente ottimizzato risolve i problemi di generazione di calore, caduta di tensione e scarica durante la trasmissione ad alta potenza, adattandosi perfettamente ai carichi delle turbine eoliche dell’ordine dei megawatt, riducendo notevolmente la frequenza degli arresti per manutenzione delle turbine eoliche e controllando efficacemente i costi complessivi di funzionamento e manutenzione dei progetti eolici.
3. Anello di contatto per robot industriali: design leggero con precisione accurata e resistenza alla fatica ad alta frequenza
Gli anelli di contatto per robot industriali sono ampiamente utilizzati nei robot industriali a 6 assi, nei robot collaborativi, nei robot di smistamento e in altre apparecchiature, al servizio di linee di produzione pulite di fascia alta quali l’elettronica 3C, la produzione di precisione e le industrie alimentari e farmaceutiche. I robot sono caratterizzati da movimenti alternativi ad alta velocità, frequenti avviamenti e arresti e una commutazione flessibile multiangolare. Inoltre, le officine pulite hanno requisiti rigorosi per un funzionamento delle apparecchiature privo di inquinamento, a bassa rumorosità e ad alta precisione. Pertanto, i concetti fondamentali alla base della progettazione degli anelli di contatto per robot sono: pulizia e assenza di inquinamento, precisione e stabilità, resistenza alla fatica ad alta frequenza e jitter del segnale pari a zero.
In termini di adattamento ambientale, gli anelli di contatto dedicati ai robot abbandonano la tradizionale struttura di lubrificazione a grasso e adottano un processo di resistenza all’usura a secco, privo di olio e polvere, senza caduta di detriti né fuoriuscita di olio durante il funzionamento, soddisfacendo pienamente gli standard di pulizia delle officine sterili e prive di polvere ed evitando l’inquinamento secondario dei pezzi di precisione e degli ambienti di produzione. Nel contempo, la struttura leggera e compatta si adatta allo spazio di installazione integrato e ristretto dei robot, mentre le caratteristiche di funzionamento a basso smorzamento riducono efficacemente il consumo energetico delle apparecchiature e i rumori anomali.
Per quanto riguarda l’adattamento delle prestazioni, in vista delle condizioni operative caratterizzate da movimenti alternativi ad alta frequenza con milioni di giri e frequenti commutazioni di avvio-arresto, la struttura di contatto elastica ottimizzata migliora notevolmente la resistenza alla fatica e agli urti delle coppie di contatto, che sono in grado di sopportare fluttuazioni istantanee di carico ad alta frequenza e risolvono completamente problemi comuni quali interruzioni di rotazione, interruzioni del segnale e jitter dei dati. Abbinata al raffinato design di schermatura a dominio completo, isola efficacemente le interferenze elettromagnetiche in officina, garantisce una trasmissione stabile e ad alta precisione dei segnali di servocomando dei robot, di trasmissione visiva e IO, e soddisfa i requisiti di funzionamento automatizzato di precisione.
4. Conclusione: la personalizzazione in base allo scenario è il fulcro del funzionamento stabile degli anelli colletori
Gli anelli colletori per turbine eoliche puntano alla resistenza alla corrosione, alla lunga durata, alla resistenza ai carichi pesanti e all’assenza di manutenzione per adattarsi alle condizioni di lavoro estreme e gravose all’aperto; gli anelli colletori per robot industriali puntano alla pulizia, alla precisione, alla resistenza alla fatica e all’elevata stabilità per adattarsi a scenari di automazione di precisione di alto livello in ambienti interni. Sebbene i due prodotti abbiano un aspetto simile, sono completamente diversi nella scelta dei materiali, nella progettazione strutturale, nel trattamento di processo e nella messa a punto delle prestazioni, senza alcuna soluzione alternativa universale.
Concentrandoci sulla ricerca e sviluppo, sulla personalizzazione e sulla produzione di precisione degli anelli collettori, rifiutiamo la progettazione generica e universale. Forniamo soluzioni esclusive e personalizzate per anelli collettori, mirate a risolvere i punti critici delle condizioni operative di settori specifici quali l’energia eolica, i robot industriali e l’automazione del confezionamento, soddisfacendo con precisione i requisiti di potenza, durata, ambiente e precisione dei diversi scenari e garantendo il funzionamento stabile delle apparecchiature di automazione di fascia alta.
Nelle linee di produzione di automazione del confezionamento per i settori alimentare, dei prodotti chimici di uso quotidiano, farmaceutico e altri, il bus EtherCAT è diventato la soluzione di comunicazione fondamentale per le apparecchiature di confezionamento ad alta velocità, consentendo il collegamento servoassiale multiasse, il posizionamento visivo e il taglio ad alta velocità grazie alle sue elevate prestazioni in tempo reale e all’elevata sincronizzazione. Tuttavia, la maggior parte delle linee di produzione è comunemente soggetta a guasti difficili da risolvere, tra cui interruzioni irregolari del funzionamento delle apparecchiature, errori del bus, perdita di pacchetti di dati e arresti di emergenza.
Tali guasti sono altamente ingannevoli. L’apparecchiatura può riprendersi temporaneamente dopo il riavvio e non è possibile individuarne la causa tramite le convenzionali procedure di ricerca guasti elettriche, ispezione dei circuiti e debug del programma, creando problemi alle operazioni di produzione e alla manutenzione per un lungo periodo. Un gran numero di casi sul campo dimostra che la maggior parte dei guasti intermittenti di disconnessione e arresto EtherCAT delle macchine da imballaggio non è causata da problemi di sistema o di circuito, ma da una trasmissione instabile del segnale degli anelli di contatto in condizioni di funzionamento con rotazione ad alta velocità. Questo articolo presenta un’analisi completa di come gli anelli di contatto personalizzati eliminino completamente i guasti di comunicazione nelle linee di confezionamento, seguendo la logica “Problema-Soluzione-Risultato” attraverso un caso di progetto reale.
1. Contesto del progetto e fenomeni di guasto riscontrati in loco
Diverse linee di produzione ad alta velocità per il confezionamento di prodotti in confezioni a cuscino di una grande azienda nazionale del settore dei prodotti chimici di uso quotidiano erano originariamente dotate di anelli di contatto generici di una marca importata. Dopo un anno di funzionamento stabile, le apparecchiature hanno iniziato a presentare frequenti guasti intermittenti, con i seguenti sintomi tipici:
1. Durante il funzionamento continuo ad alta velocità delle apparecchiature, si verificano frequenti allarmi di sistema, tra cui errori del bus EtherCAT, perdita di frame di dati e stazioni slave offline;
2. I guasti si verificano in modo casuale senza regole fisse e, nei casi più gravi, provocano l’arresto di emergenza dell’intera macchina, interrompendo il ritmo di produzione;
3. L’apparecchiatura si ripristina temporaneamente dopo il riavvio, e il personale addetto al funzionamento e alla manutenzione non riesce a individuare anomalie dopo aver controllato i cavi di rete, le interfacce, i parametri dei servomotori e i codici di programma.
I guasti ripetuti nel lungo periodo comportano direttamente una riduzione del tasso di funzionamento della linea di produzione, un aumento dei prodotti difettosi (ad esempio imballaggi disallineati e tagli errati), un aumento continuo delle perdite di materia prima, dei costi di manodopera per la manutenzione e delle perdite dovute ai fermi macchina, il che incide gravemente sulla produzione su larga scala e stabile dell’azienda.
2. Analisi approfondita delle cause alla radice
Attraverso test di isolamento gerarchico, monitoraggio dinamico dei segnali e verifica tramite simulazione delle condizioni operative, il nostro team tecnico ha infine confermato la causa principale del guasto: gli anelli di contatto ordinari per uso generico, con struttura e materiali comuni, non sono in grado di adattarsi alle condizioni operative di comunicazione in tempo reale ad alta frequenza di EtherCAT.
Quando la macchina confezionatrice funziona ad alta velocità per un lungo periodo, il contatto a punto singolo degli anelli di contatto ordinari genera lievi vibrazioni e un'eccentricità radiale, con conseguente fluttuazione dinamica della resistenza di contatto. Poiché il bus EtherCAT richiede una continuità e una stabilità del segnale estremamente elevate, anche minime variazioni di resistenza causano l’interruzione istantanea del segnale e la perdita di frame di dati, portando infine a errori del bus e all’arresto dell’apparecchiatura. In breve, gli anelli di contatto tradizionali soddisfano solo i requisiti di base per l’alimentazione elettrica e sono del tutto inadatti agli scenari di trasmissione ad alta precisione dei bus industriali ad alta velocità.
3. Soluzione personalizzata mirata per anelli collettori
Tenendo conto delle caratteristiche operative delle macchine per l’imballaggio, tra cui il funzionamento continuo 24 ore su 24, la rotazione ad alta velocità, la trasmissione in tempo reale EtherCAT e l’ambiente elettromagnetico complesso, abbiamo lanciato una soluzione speciale di anelli di contatto di precisione per i bus EtherCAT delle macchine per l’imballaggio, al fine di risolvere i principali punti critici da tre punti di vista: struttura, materiale e prestazioni anti-interferenza:
(1) La struttura a contatto elastico parallelo multipunto elimina la disconnessione istantanea
Abbandonando il tradizionale design a contatto singolo, la struttura a contatto elastico parallelo multipunto compensa efficacemente le vibrazioni e la deviazione radiale generate dal funzionamento ad alta velocità, mantiene un contatto stabile durante tutto il funzionamento, elimina completamente i rischi nascosti di cattivo contatto istantaneo e interruzione del segnale in condizioni di lavoro ad alta velocità e garantisce la continuità della trasmissione a livello fisico.
(2) Il materiale di contatto placcato in oro e resistente all’usura stabilizza la trasmissione del segnale ad alta frequenza
Grazie all’adozione di un materiale di contatto placcato in oro ad alta purezza e resistente all’usura, che presenta i vantaggi fondamentali di una resistenza di contatto estremamente bassa, fluttuazioni minime della resistenza, resistenza all’usura e alla fatica, si adatta perfettamente alle caratteristiche di trasmissione del segnale differenziale ad alta frequenza di EtherCAT ed elimina le interruzioni del bus, i guasti di sincronizzazione e gli errori di disconnessione causati dalle variazioni di resistenza.
(3) La schermatura personalizzata e il design anti-interferenza si adattano all’ambiente complesso delle linee di produzione
Tenendo conto della disposizione fitta di servomotori e convertitori di frequenza nelle linee di produzione di imballaggi, abbiamo ottimizzato la struttura del cablaggio interno e integrato uno strato dedicato di schermatura del segnale per isolare efficacemente le interferenze elettromagnetiche (EMC), garantire l’integrità e le prestazioni in tempo reale della trasmissione dati EtherCAT ed evitare anomalie di comunicazione causate da fattori ambientali esterni.
4. Risultati operativi sul campo e valore per il cliente
Dopo l’installazione e la sostituzione degli anelli di contatto personalizzati, tutti i guasti del bus EtherCAT delle apparecchiature sono stati completamente eliminati al termine di 12 mesi di verifica con funzionamento continuo a pieno carico. Non si sono verificati perdite di pacchetti di dati, errori del bus o arresti improvvisi, e il tasso di successo della comunicazione è rimasto stabilmente al 100%.
In termini di efficienza produttiva, il tasso di funzionamento effettivo della linea di produzione è aumentato di oltre il 12% e il tasso di difetti di imballaggio è sceso al di sotto dello 0,1%. Ciò ha eliminato completamente la perdita di capacità produttiva e lo spreco di materiale causati da arresti non programmati. Nel contempo, il ciclo di funzionamento a lungo termine senza necessità di manutenzione degli anelli di contatto personalizzati è stato notevolmente esteso, il che riduce in modo significativo la frequenza delle ispezioni delle apparecchiature e i costi di funzionamento e manutenzione, realizzando concretamente il duplice obiettivo di un funzionamento stabile delle apparecchiature e di una riduzione dei costi di produzione e miglioramento dell’efficienza per le imprese.
5. Conclusione
La maggior parte dei guasti di comunicazione EtherCAT delle macchine da imballaggio non è causata da problemi al sistema elettrico o al codice di programma, ma da guasti latenti derivanti dalla mancata corrispondenza tra anelli di contatto per uso generico e le condizioni operative di un bus ad alta precisione. Anziché cercare ciecamente di risolvere i problemi elettrici, la scelta di anelli di contatto professionali dedicati ai bus, con struttura ottimizzata e bassa fluttuazione di resistenza, rappresenta la soluzione ottimale per eliminare rapidamente e completamente tali guasti. Concentrandoci su soluzioni personalizzate di anelli di contatto per apparecchiature di automazione, forniamo soluzioni esclusive per linee di produzione di imballaggio ad alta velocità e scenari di trasmissione bus di precisione, per aiutare le imprese a realizzare un funzionamento delle apparecchiature efficiente, stabile e con un basso numero di guasti.
