Anello di contatto a foro passante: il hub di alimentazione e segnale per apparecchiature rotanti a 360°

{{{sourceTextContent.subTitle}}}

Guida alla scelta delle dimensioni standard da 12,7 mm a 100 mm e analisi di cinque aree di applicazione principali

{{{sourceTextContent.description}}}

Nel mondo delle apparecchiature di automazione esiste un componente discreto ma fondamentale: fornisce alimentazione continua alle piattaforme girevoli, trasmette ininterrottamente segnali di controllo alle piattaforme girevoli delle macchine incartatrici e trasmette in modo stabile potenza ai meccanismi rotanti delle macchine riempitrici. Si tratta dell’anello colletore a foro passante, noto anche come anello colletore ad albero cavo o anello colletore a foro passante.

Questo articolo classifica i parametri dei prodotti relativi agli anelli colletori standard con foro passante in base alle dimensioni del diametro interno, che vanno da 12,7 mm a 100 mm, e ne illustra in modo sistematico le applicazioni in vari settori industriali, fornendo una guida alla scelta per i produttori di apparecchiature.

Principio di funzionamento e valore fondamentale degli anelli colletori a foro passante
La caratteristica principale di un anello colletore a foro passante è il foro centrale passante. È costituito da un rotore (estremità rotante) e da uno statore (estremità fissa) che ruotano l’uno rispetto all’altro. L’anello interno è fissato tramite viti di fissaggio, mentre l’anello esterno è posizionato tramite una flangia, consentendone il montaggio diretto sull’albero motore dell’apparecchiatura rotante senza alterarne la struttura meccanica originale.

Quando l’apparecchiatura richiede una rotazione continua di 360°, l’anello di contatto utilizza un design con fili di contatto multipli placcati in oro super-duro e metalli preziosi per trasmettere in modo stabile potenza, segnali, dati e fluidi pneumatici/idraulici tra l’estremità rotante e quella fissa, risolvendo completamente il problema dell’aggrovigliamento dei cavi durante la rotazione.

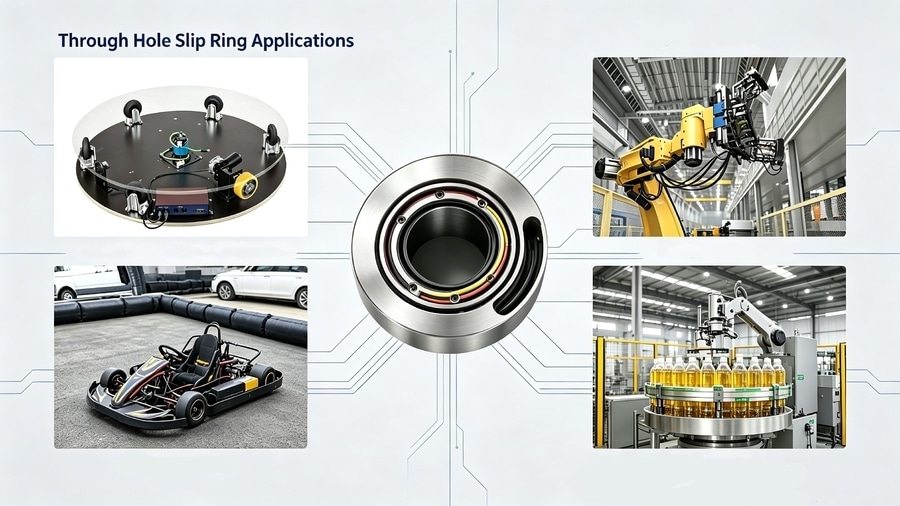

Principali campi di applicazione
1. Apparecchiature con piattaforma girevole
Piattaforme girevoli per radar, piattaforme girevoli per la videosorveglianza, piattaforme girevoli per esposizioni, meccanismi di rotazione per lanciamissili, piattaforme girevoli per telescopi astronomici: la caratteristica comune di questi dispositivi è la necessità di una rotazione continua a 360° o con angoli arbitrari, durante la trasmissione di più canali di alimentazione e segnali.

Consigli per la scelta:

• Piccole telecamere PTZ di sicurezza, piattaforme girevoli per esposizioni → serie con diametro interno da 12,7 a 38 mm, 6-48 circuiti, tipo ad alta velocità da 1000 giri/min
• Piattaforma girevole di medie dimensioni per radar, antenna satellitare montata su veicoli o navi → serie con diametro interno da 50 a 80 mm, da 6 a 120 circuiti, trasmissione mista
• Radar militari di grandi dimensioni, piattaforme girevoli per la misurazione e il controllo aerospaziale → serie con diametro interno di 100 mm, 1-120 circuiti, diametro esterno di 190 mm, supporta la trasmissione mista di segnali e potenza, integrabile con giunti rotanti in fibra ottica (FORJ) e giunti rotanti ad alta frequenza
Le applicazioni tipiche degli anelli di contatto con diametro interno di 100 mm coprono chiaramente scenari di utilizzo intensivo delle piattaforme girevoli, quali vari radar, antenne satellitari per veicoli, cavi satellitari per navi, piattaforme girevoli, realtà virtuale 3D e apparecchiature VR.

2. Macchina avvolgitrice (macchinari per l’imballaggio e l’avvolgimento)
Durante la rotazione della piattaforma girevole di una macchina avvolgitrice, è necessario azionare il motore della piattaforma e, contemporaneamente, trasmettere i segnali del sistema di controllo al meccanismo di pre-stiramento del telaio del film all’estremità rotante.

Consigli per la scelta:

• Serie micro con diametro interno di 12,7 mm: chiaramente applicabile in macchine per l’imballaggio, confezionatrici automatiche per stuzzicadenti, piegatrici automatiche per scatole, macchine di assemblaggio automatiche, distributori intelligenti, applicatori di pellicole per telefoni cellulari, luci LED rotanti, ecc.
• Serie con diametro interno da 25,4-38 mm: 12-48 circuiti opzionali, corrente di 5 A/10 A per circuito, alloggiamento in lega di alluminio, grado di protezione IP54; il modello ad alta velocità da 1000 giri/min soddisfa le esigenze delle linee di produzione di avvolgimento ad alta velocità
• Ibrido pneumatico-elettrico: integrabile con giunti rotanti pneumatici, consentendo al piatto rotante della macchina confezionatrice di ricevere contemporaneamente sia alimentazione elettrica che aria compressa
3. Macchine riempitrici
Il piatto rotante di una riempitrice rotativa presenta decine di stazioni di riempimento, ciascuna delle quali richiede un azionamento motorizzato indipendente, un controllo tramite elettrovalvola e un feedback del segnale del sensore.

Consigli per la scelta:

• Piccoli attuatori di riempimento (teste di tappatura, torrette di etichettatura, tavole rotanti per ispezione visiva CCD) → 12,7 mm
• Tavole rotanti di riempimento di medie dimensioni → serie con diametro interno da 50-60 mm, 24-72 circuiti, corrente mista da 2 A a 25 A
• Ambienti a contatto con alimenti: tipo impermeabile IP65 opzionale, supporta l’integrazione con giunti rotanti idraulici per ottenere una trasmissione tre in uno di alimentazione + segnale + fluido di pulizia
Le applicazioni tipiche degli anelli colletori con diametro interno di 100 mm nel settore del confezionamento includono anche macchine per il soffiaggio di bottiglie, macchine per l’ispezione di lampade e altre apparecchiature rotanti.

4. Robot
Il sesto asse (albero rotante dell’effettore terminale) dei robot industriali, i giunti rotanti dei caricatori AGV, i giunti dei robot collaborativi, i robot per l’ispezione delle condutture: questi sono tutti scenari applicativi tipici per gli anelli collettori a foro passante.

Consigli per la scelta:

• Estremità/giunto del robot → serie micro con diametro interno di 12,7 mm: diametro esterno minimo di soli 53 mm (Tipo I) / 60 mm (Tipo II), peso ridotto, basso momento d’inerzia, supporta da 6 a 48 circuiti, da 2 A a 20 A
• Applicati con successo in robot con telecamera per condotte, telecamere di sorveglianza subacquee, rilevatori per condotte, endoscopi industriali, apparecchiature di ispezione visiva CCD, sistemi di visione artificiale per apparecchiature intelligenti
• L’elenco delle applicazioni tipiche per la serie con diametro interno di 100 mm include chiaramente anche vari robot e manipolatori e consente l’integrazione di servosistemi, encoder, CANBUS, Profibus, USB 2.0, Gigabit Ethernet, HD-SDI e altri protocolli di segnale
5. Linee di produzione automatizzate
Le moderne linee di produzione automatizzate sono costituite da più stazioni rotanti collegate in serie: tavole rotanti (Index Table), linee di assemblaggio automatiche, avvolgitrici per batterie al litio, etichettatrici rotanti, dosatrici, avvitatrici, ecc. Ogni stazione rotante richiede un azionamento indipendente e un feedback del segnale. Gli anelli collettori a foro passante sono il componente fondamentale per ottenere una rotazione continua su più stazioni ed eliminare l’aggrovigliamento dei cavi, garantendo un funzionamento ininterrotto 24 ore su 24 dell’intera linea.

Consigli per la scelta:

• Micro stazioni rotanti (macchine dosatrici, etichettatrici, luci rotanti a LED, applicatori di pellicole per telefoni cellulari) → serie con diametro interno di 12,7 mm, 6-48 circuiti, 2 A-20 A, risposta ad alta velocità a 1000 giri/min
• Tavole rotanti di medie dimensioni/piatti rotanti per linee di assemblaggio → serie con diametro interno da 25,4 a 60 mm, 12-108 circuiti, 5 A-25 A, in grado di soddisfare le esigenze di alimentazione mista di sensori e componenti pneumatici a più stazioni
• Grandi apparecchiature rotanti per linee di produzione automatizzate (avvolgitrici per batterie al litio, stazioni rotanti per il taglio dei poli magnetici, tavole rotanti per centri di lavorazione CNC) → serie con diametro interno da 80 a 100 mm, da 6 a 120 circuiti, supporta segnali bus di campo industriali (Profibus, Modbus, Gigabit Ethernet, ecc.) combinati con la trasmissione di potenza
La serie micro da 12,7 mm trova chiara applicazione nelle apparecchiature delle linee di produzione automatizzate, quali macchine di assemblaggio automatiche, dosatrici intelligenti e piegatrici di scatole completamente automatiche; la serie da 100 mm supporta 129 circuiti di trasmissione mista di bus di campo industriali, soddisfacendo i complessi requisiti di segnale delle grandi linee di produzione automatizzate.

6. Altri importanti campi di applicazione
Oltre ai cinque scenari principali sopra citati, gli anelli colletori a foro passante sono ampiamente utilizzati anche in:

Campo di applicazione Intervallo di dimensioni consigliato Scenari tipici
Macchine edili Diametro interno 50-100 mm Cuscinetti di rotazione per gru, piattaforme girevoli per autobetoniere, macchine edili elettriche
Energia eolica Diametro interno 80-100 mm Sistema di regolazione del passo delle turbine eoliche, controllo del mozzo
Avvolgicavi Diametro interno 80-100 mm Gru portuali / gru da cantiere, avvolgicavi per escavatori da miniera
Settore marittimo e offshore Diametro interno 30-100 mm (tipo IP65) Radar di bordo, cavi satellitari di bordo, palloni vincolati
Radar di sicurezza con diametro interno da 60-100 mm: piattaforme girevoli per il monitoraggio di sicurezza, apparecchiature di simulazione VR di ultima generazione
Attrezzature per parchi di divertimento con diametro interno da 60-100 mm: giostre, meccanismi di rotazione per montagne russe, dispositivi di intrattenimento
Settore medico e farmaceutico: diametro interno 12,7-100 mm; meccanismi rotanti per apparecchiature mediche, apparecchiature farmaceutiche automatizzate
Attrezzature per fiere: diametro interno 25-60 mm; palchi rotanti, schermi rotanti, ristoranti girevoli
3D virtuale / VR: diametro interno 70-100 mm. 3D virtuale, apparecchiature VR, piattaforme di addestramento simulativo
L’elenco ufficiale delle applicazioni per gli anelli di contatto con diametro interno di 100 mm comprende: vari radar, apparecchiature di sicurezza, attrezzature per il divertimento, robot e manipolatori, palloni vincolati, apparecchiature eoliche, macchine per il soffiaggio di bottiglie, macchine per l’ispezione di lampade, vari piatti girevoli, attrezzature per parchi di divertimento, realtà virtuale 3D/VR, antenne satellitari per veicoli e navi, avvolgicavi, attrezzature per la pulizia delle finestre, schermi rotanti/ristoranti girevoli, macchinari elettrici da costruzione, ecc.

Guida rapida alla scelta delle dimensioni:

Intervallo di diametro interno Scenari di applicazione tipici
12,7-25,4 mm Micro/Piccolo​ Macchine confezionatrici, riempitrici, articolazioni di robot, apparecchiature di ispezione visiva e altre piccole stazioni rotanti
38 mm Piccole​ Tavole rotanti di piccole e medie dimensioni, avvolgitrici, tavole rotanti di riempimento, tavole rotanti per centri di lavorazione CNC, avvolgicavi, porte girevoli
50 mm Medie​ Rotazione di macchinari edili di medie dimensioni, regolazione del passo delle turbine eoliche, grandi linee di riempimento, tavole rotanti CNC, attrezzature marine
60 mm Medio Rotazione di macchinari edili di medie dimensioni, regolazione del passo delle turbine eoliche, grandi linee di riempimento, tavole rotanti CNC, piattaforme girevoli per il monitoraggio di sicurezza, attrezzature per parchi di divertimento
70 mm Medio Grandi tavole rotanti per radar, cuscinetti di rotazione per gru, tavole rotanti di prova per treni ad alta velocità, apparecchiature virtuali 3D/VR
80 mm Medio​ Piastre girevoli per radar di grandi dimensioni, cuscinetti di rotazione per gru, avvolgicavi per macchinari portuali, regolazione del passo delle turbine eoliche, settore marittimo e offshore
90 mm Grande​ Piastre girevoli per radar di grandi dimensioni, cuscinetti di rotazione per gru, avvolgicavi per macchinari portuali, regolazione del passo delle turbine eoliche, settore marittimo e offshore
100 mm (grandi) - Vari radar, apparecchiature di sicurezza, robot e manipolatori, palloni vincolati, apparecchiature eoliche, avvolgicavi, 3D/VR virtuale, antenne satellitari per veicoli/navi, attrezzature per parchi di divertimento, macchinari elettrici da cantiere

Suggerimenti per la scelta
L’anello colletore con diametro interno di 100 mm supporta 129 canali di trasmissione mista su bus di campo industriali, compatibili con segnali analogici, RS232/RS485, Profibus, Modbus, USB 2.0, Gigabit Ethernet, HD-SDI 1080P e altri protocolli di segnale. Se i modelli standard non soddisfano appieno le vostre esigenze in termini di apertura, numero di circuiti, corrente, livello di protezione o tipo di segnale, è possibile ricorrere a una personalizzazione approfondita, che include l’integrazione ibrida di giunti rotanti pneumatici/idraulici, giunti rotanti in fibra ottica (FORJ) e giunti rotanti RF.
